Ролик на платформе

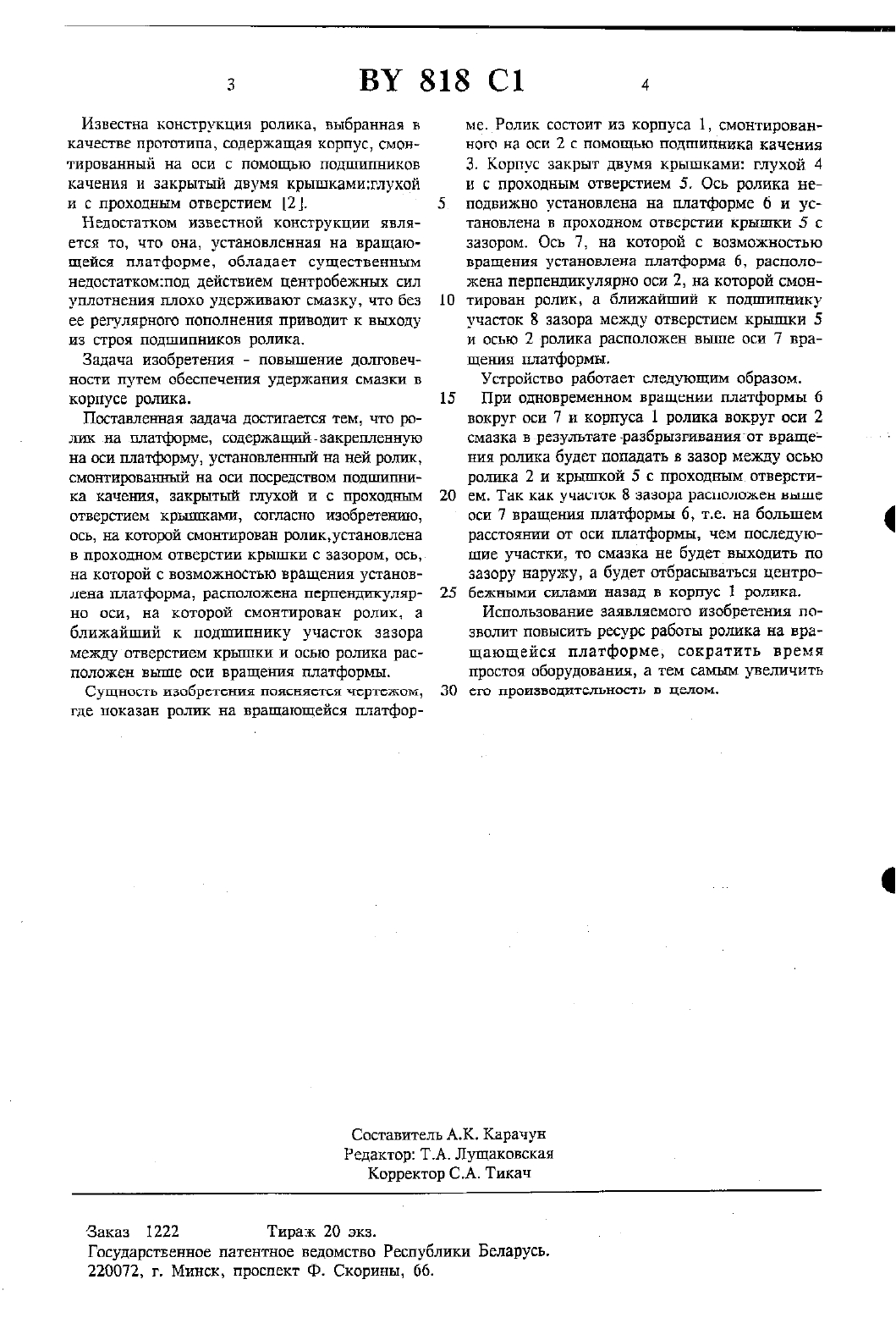

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬРолик на платформе, содержащий закрепленную на оси платформу, установленный на ней роликюмонтированный на оси посредством подшишшка качения, закрытый глухой и с проходным отверстием крышками, отличающийся тем,что ось, на которой смонтирован ролик, установлена в проходном отверстии Крышки с зазором, ось,на которой с возможностью вращения установлена платформа, расположена перпендикулярно оси, на которой смонтирован ролик, а ближайший к подшипнику ролика участок зазора между отверстием крышки и осью ролика расположен выше оси вращения платформы.(71) Заявитель Белорусский металлургичесшш завод (В)(73) Патентообладатель Белорусский металлургический завод (ВЧ)Изобретение относится к области механики,в частности к конструкции ролика, расположенного на вращающейся платформе.Ролик на вращающейся платформе находит применение в тросонавивочных станках, обо рудовании для свивки прядей и канатов и другом оборудовании.Известна конструкция ролика, содержащая корпус, смонтированный на оси с помощью подшипников качения 1.Недостатком известной конструкции является отсутствие уплотнений, что неизбежно приводит к утечке смазки из корпуса, а тем самымк снижению ресурса работы подшипников.Известна конструкция ролика, выбранная в качестве прототипа, содержащая корпус, смонтированный на оси с помощью подшипников качения и закрытый двумя крышкамшглухой и с проходным отверстием П.Недостатком известной конструкции является то, что она, установленная на вращающейся платформе, обладает существенным недостаткомшод действием центробежных сил уплотнения плохо удерживают смазку, что без ее регулярною пополнения приводит к выходу из строя подшипников ролика.Задача изобретения - повышение долговечНОСТИ ПУТЕМ ОБЕСПЕЧЕНИЯ удержания СМНЗКИ В корпусе ролика.Поставленная задача достигается тем, что ротак на платформе, содержащий-закрепленную на оси платформу, установленный на ней ролик,смонтированный на оси посредством подцшпника качетшя, закрытый глухой и с проходным отверстием крышками, согласно изобретению,ось, на которой смонтирован ролик,установлепа в проходном отверстии крышки с зазором, ось,на которой с возможностью вращения установЛена штатформа, расположена перпендикулярно оси, на которой смонтирован ролик, а ближайший к подшипнику участок зазора между отверстием крышки и осью ролика расположен вьтше оси вращетшя платформы.Сущность изобретения поясняется чертежом,где показан ролик на вращающейся платфор 10ме. Ролик состоит из корпуса 1, смонтированного на оси 2 с помощью подшипника качения 3. Корпус закрыт двумя крышками глухой 4 и с проходным отверстием 5. Ось ролика неподвижно установлена на платформе 6 и установлена в проходном отверстии крышки 5 с зазором. Ось 7, на которой с возможностью вращения установлена платформа 6, расположена перпендикулярно оси 2, на которой смонтирован ролик, а ближайший к подшипнику участок 8 зазора между отверстием крышки 5 и осью 2 ролика расположен выше оси 7 вращения платформы.Устройство работает следующим образом.При одновременном вращении платформы 6 вокруг оси 7 и корпуса 1 ролика вокруг оси 2 смазка в результате разбрызгиванияст вращее ния ролика будет попадать в зазор между осью ролика 2 и крышкой 5 с проходным отверстием. Так как участок 8 зазора расположен выше оси 7 вращения платформы 6, т.е. на большем расстоянии от оси платформы, чем последующие участки, то смазка не будет выходить по зазору наружу, а будет отбрасываться центробежными силами назад в корпус 1 ролика.Использование заявляемого изобретения позволит повысить ресурс работы ролика на вращающейся платформе, сократить время простоя оборудования, а тем самым увеличить его производительность в целом.Государственное патентное ведомство Республики Беларусь.
