Закалочное устройство для быстрого охлаждения тонкостенных заготовок

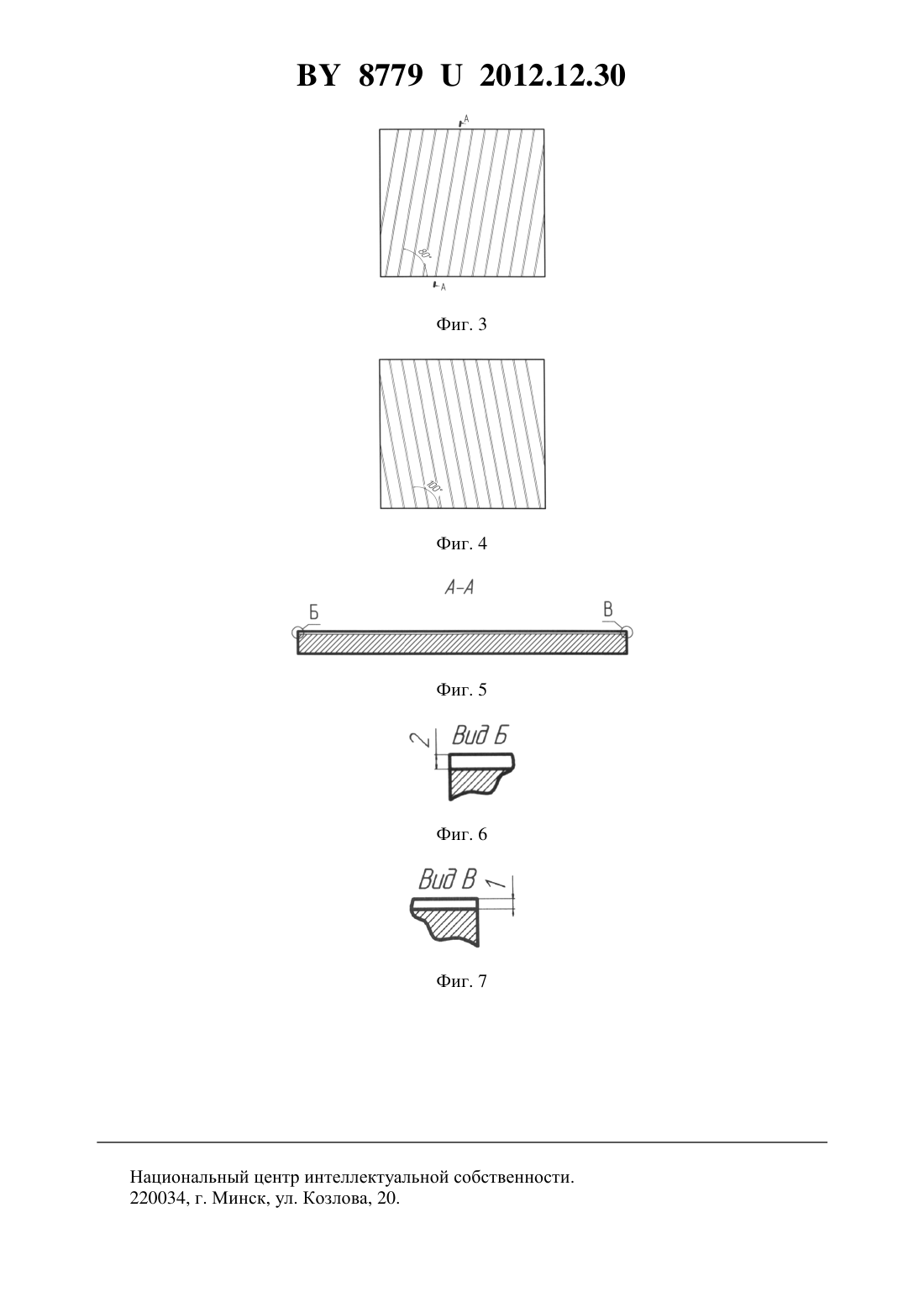

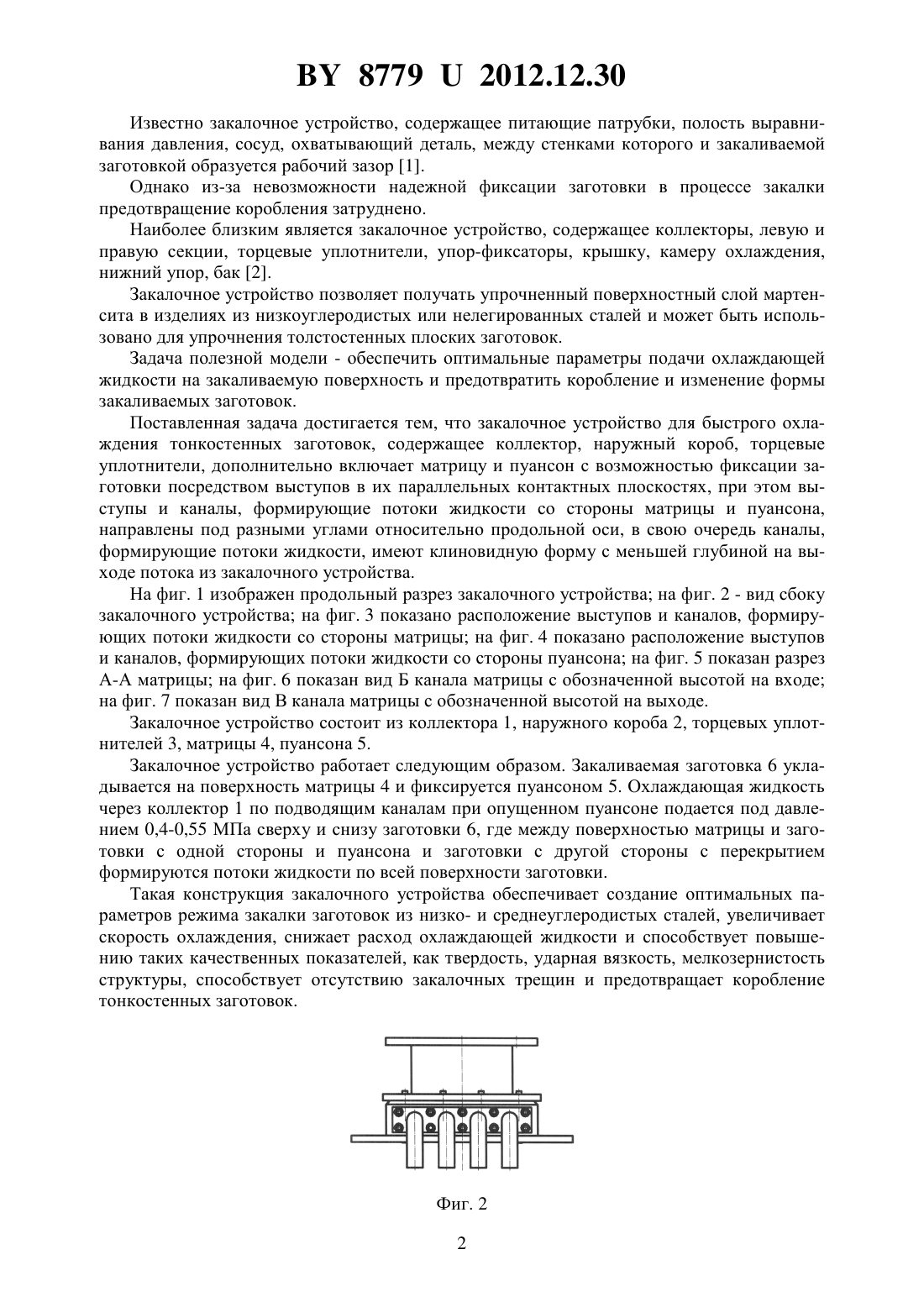

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАКАЛОЧНОЕ УСТРОЙСТВО ДЛЯ БЫСТРОГО ОХЛАЖДЕНИЯ ТОНКОСТЕННЫХ ЗАГОТОВОК(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Бетеня Григорий Филиппович Литовчик Дмитрий Петрович Декевич Павел Антонович Рогожинский Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Закалочное устройство для быстрого охлаждения тонкостенных заготовок, содержащее коллектор, наружный короб, торцевые уплотнители, отличающееся тем, что дополнительно включает матрицу и пуансон с возможностью фиксации заготовки посредством выступов в их параллельных контактных плоскостях, при этом выступы и каналы, формирующие потоки жидкости со стороны матрицы и пуансона, направлены под разными углами относительно продольной оси. 2. Закалочное устройство для быстрого охлаждения тонкостенных заготовок, по п. 1,отличающееся тем, что каналы, формирующие потоки жидкости, имеют клиновидную форму с меньшей глубиной на выходе потока из закалочного устройства.(56) 1. Шепеляковский К.З. Упрочнение деталей машин поверхностной закалкой при индукционном нагреве. - М. Машиностроение, 1972. - 288 с. 2. Патент РБ 7095, МПК 721 1/62, 2011. Фиг. 1 Техническое решение относится к термической обработке сталей и предназначено для использования при закалке тонкостенных заготовок рабочих органов сельскохозяйственных машин, таких как диск, нож, грудь отвала, крыло отвала, лемех-копач и др. из низкои среднеуглеродистых или нелегированных сталей, требующих повышенных скоростей охлаждения. 87792012.12.30 Известно закалочное устройство, содержащее питающие патрубки, полость выравнивания давления, сосуд, охватывающий деталь, между стенками которого и закаливаемой заготовкой образуется рабочий зазор 1. Однако из-за невозможности надежной фиксации заготовки в процессе закалки предотвращение коробления затруднено. Наиболее близким является закалочное устройство, содержащее коллекторы, левую и правую секции, торцевые уплотнители, упор-фиксаторы, крышку, камеру охлаждения,нижний упор, бак 2. Закалочное устройство позволяет получать упрочненный поверхностный слой мартенсита в изделиях из низкоуглеродистых или нелегированных сталей и может быть использовано для упрочнения толстостенных плоских заготовок. Задача полезной модели - обеспечить оптимальные параметры подачи охлаждающей жидкости на закаливаемую поверхность и предотвратить коробление и изменение формы закаливаемых заготовок. Поставленная задача достигается тем, что закалочное устройство для быстрого охлаждения тонкостенных заготовок, содержащее коллектор, наружный короб, торцевые уплотнители, дополнительно включает матрицу и пуансон с возможностью фиксации заготовки посредством выступов в их параллельных контактных плоскостях, при этом выступы и каналы, формирующие потоки жидкости со стороны матрицы и пуансона,направлены под разными углами относительно продольной оси, в свою очередь каналы,формирующие потоки жидкости, имеют клиновидную форму с меньшей глубиной на выходе потока из закалочного устройства. На фиг. 1 изображен продольный разрез закалочного устройства на фиг. 2 - вид сбоку закалочного устройства на фиг. 3 показано расположение выступов и каналов, формирующих потоки жидкости со стороны матрицы на фиг. 4 показано расположение выступов и каналов, формирующих потоки жидкости со стороны пуансона на фиг. 5 показан разрез А-А матрицы на фиг. 6 показан вид Б канала матрицы с обозначенной высотой на входе на фиг. 7 показан вид В канала матрицы с обозначенной высотой на выходе. Закалочное устройство состоит из коллектора 1, наружного короба 2, торцевых уплотнителей 3, матрицы 4, пуансона 5. Закалочное устройство работает следующим образом. Закаливаемая заготовка 6 укладывается на поверхность матрицы 4 и фиксируется пуансоном 5. Охлаждающая жидкость через коллектор 1 по подводящим каналам при опущенном пуансоне подается под давлением 0,4-0,55 МПа сверху и снизу заготовки 6, где между поверхностью матрицы и заготовки с одной стороны и пуансона и заготовки с другой стороны с перекрытием формируются потоки жидкости по всей поверхности заготовки. Такая конструкция закалочного устройства обеспечивает создание оптимальных параметров режима закалки заготовок из низко- и среднеуглеродистых сталей, увеличивает скорость охлаждения, снижает расход охлаждающей жидкости и способствует повышению таких качественных показателей, как твердость, ударная вязкость, мелкозернистость структуры, способствует отсутствию закалочных трещин и предотвращает коробление тонкостенных заготовок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
