Устройство для лечения контрактур коленного сустава

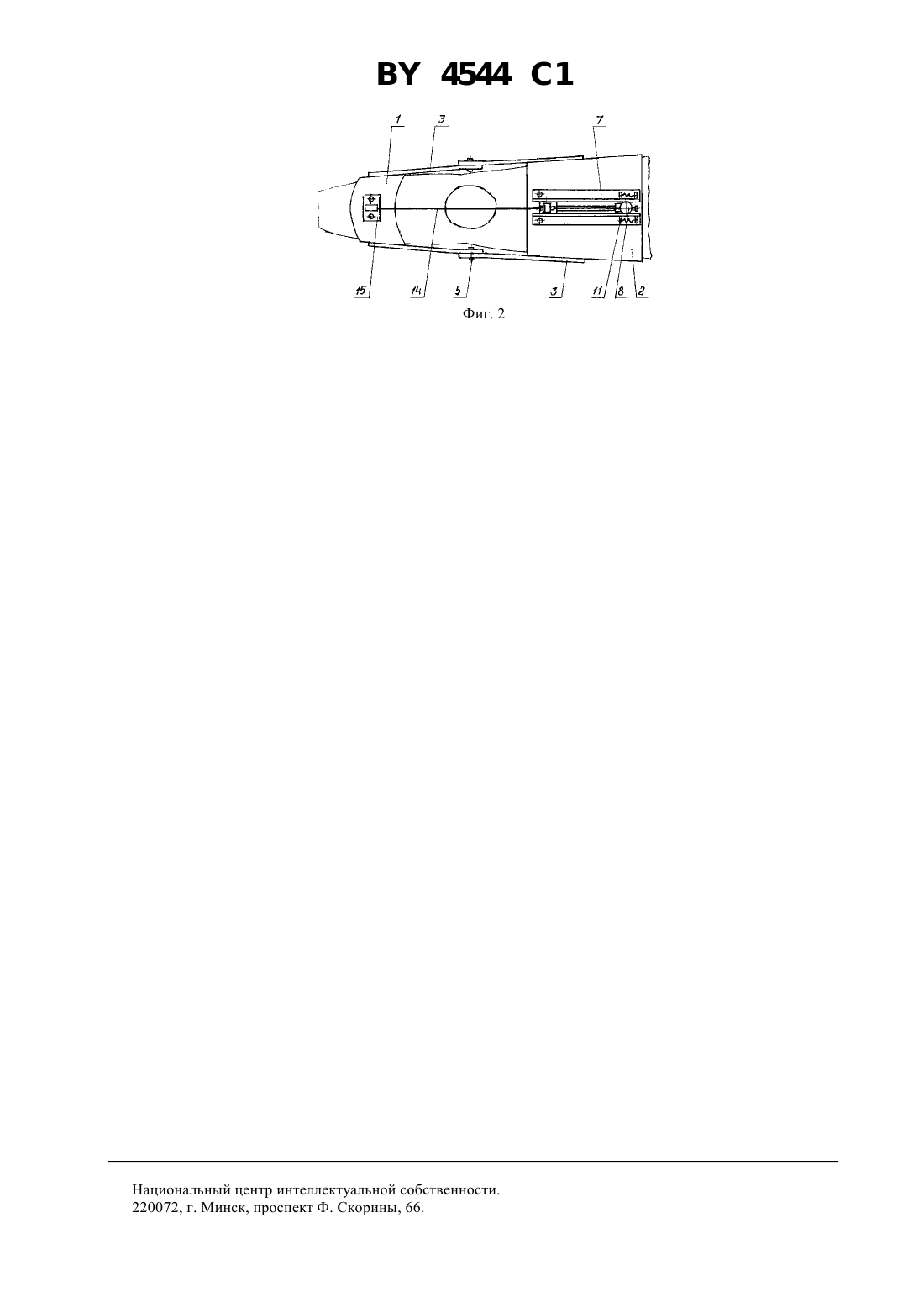

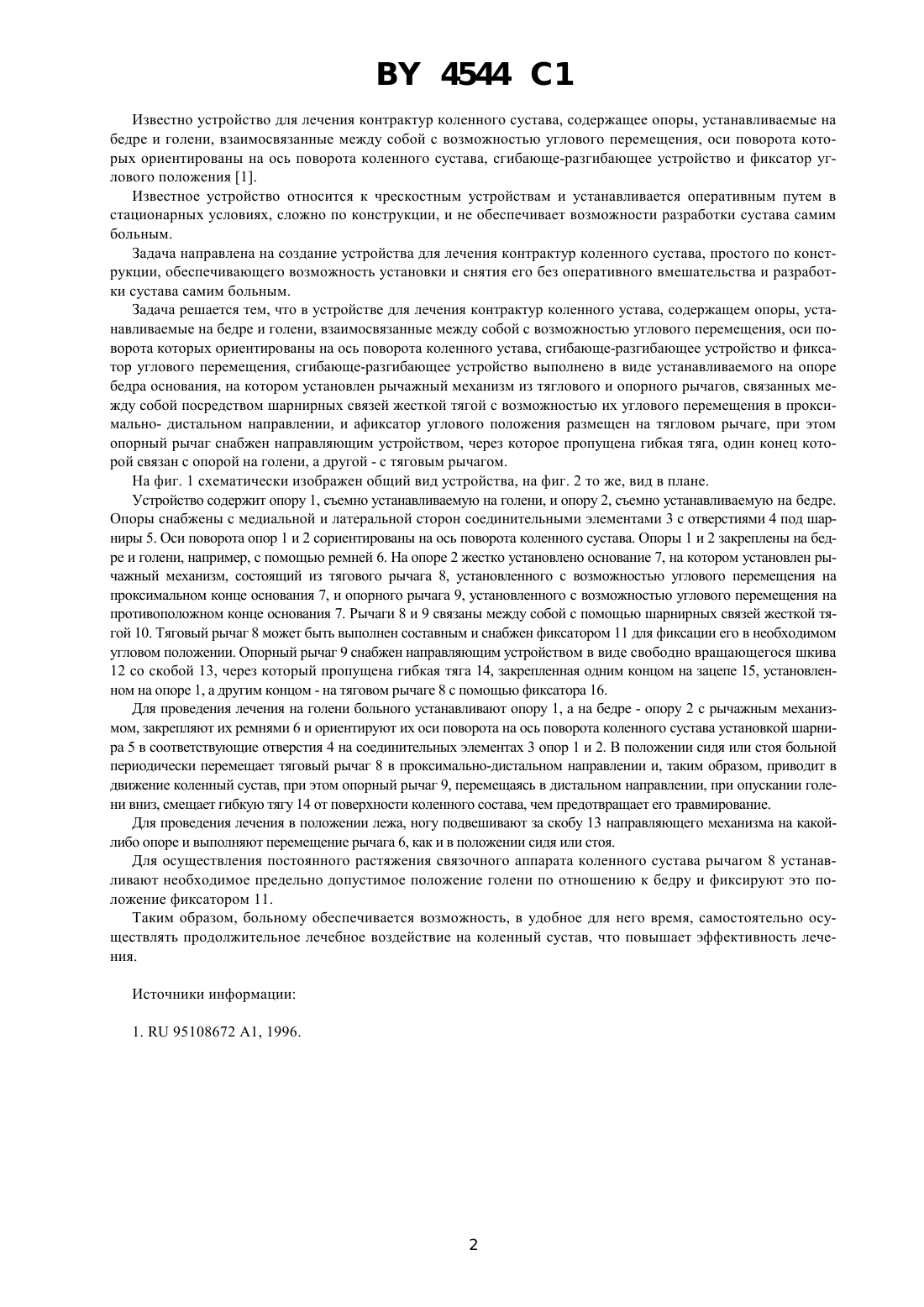

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ КОНТРАКТУР КОЛЕННОГО СУСТАВА(71) Заявитель Республиканское унитарное предприятие Белорусский протезно-ортопедический восстановительный центр(73) Патентообладатель Республиканское унитарное предприятие Белорусский протезноортопедический восстановительный центр(57) Устройство для лечения контрактур коленного сустава, содержащее опоры, устанавливаемые на бедре и голени, взаимосвязанные между собой с возможностью углового перемещения, оси поворота которых сориентированы на ось поворота коленного сустава, сгибающе-разгибающее устройство и фиксатор углового положения, отличающееся тем, что сгибающе-разгибающее устройство выполнено в виде съемно установленного на опоре бедра основания, на котором установлен рычажный механизм из тягового и опорного рычагов, связанных между собой посредством шарнирных связей жесткой тягой с возможностью углового перемещения в проксимально-дистальном направлении, а фиксатор углового положения размещен на тяговом рычаге, при этом опорный рычаг снабжен направляющим устройством, через которое пропущена гибкая тяга, один конец которой связан с опорой голени, а другой - с тяговым рычагом. Фиг. 1 Устройство относятся к медицинской технике, а именно к травматологии и ортопедии и предназначено для восстановления движений в коленном суставе после травм, операций и при деформирующих артрозах. 4544 1 Известно устройство для лечения контрактур коленного сустава, содержащее опоры, устанавливаемые на бедре и голени, взаимосвязанные между собой с возможностью углового перемещения, оси поворота которых ориентированы на ось поворота коленного сустава, сгибающе-разгибающее устройство и фиксатор углового положения 1. Известное устройство относится к чрескостным устройствам и устанавливается оперативным путем в стационарных условиях, сложно по конструкции, и не обеспечивает возможности разработки сустава самим больным. Задача направлена на создание устройства для лечения контрактур коленного сустава, простого по конструкции, обеспечивающего возможность установки и снятия его без оперативного вмешательства и разработки сустава самим больным. Задача решается тем, что в устройстве для лечения контрактур коленного устава, содержащем опоры, устанавливаемые на бедре и голени, взаимосвязанные между собой с возможностью углового перемещения, оси поворота которых ориентированы на ось поворота коленного устава, сгибающе-разгибающее устройство и фиксатор углового перемещения, сгибающе-разгибающее устройство выполнено в виде устанавливаемого на опоре бедра основания, на котором установлен рычажный механизм из тяглового и опорного рычагов, связанных между собой посредством шарнирных связей жесткой тягой с возможностью их углового перемещения в проксимально- дистальном направлении, и афиксатор углового положения размещен на тягловом рычаге, при этом опорный рычаг снабжен направляющим устройством, через которое пропущена гибкая тяга, один конец которой связан с опорой на голени, а другой - с тяговым рычагом. На фиг. 1 схематически изображен общий вид устройства, на фиг. 2 то же, вид в плане. Устройство содержит опору 1, съемно устанавливаемую на голени, и опору 2, съемно устанавливаемую на бедре. Опоры снабжены с медиальной и латеральной сторон соединительными элементами 3 с отверстиями 4 под шарниры 5. Оси поворота опор 1 и 2 сориентированы на ось поворота коленного сустава. Опоры 1 и 2 закреплены на бедре и голени, например, с помощью ремней 6. На опоре 2 жестко установлено основание 7, на котором установлен рычажный механизм, состоящий из тягового рычага 8, установленного с возможностью углового перемещения на проксимальном конце основания 7, и опорного рычага 9, установленного с возможностью углового перемещения на противоположном конце основания 7. Рычаги 8 и 9 связаны между собой с помощью шарнирных связей жесткой тягой 10. Тяговый рычаг 8 может быть выполнен составным и снабжен фиксатором 11 для фиксации его в необходимом угловом положении. Опорный рычаг 9 снабжен направляющим устройством в виде свободно вращающегося шкива 12 со скобой 13, через который пропущена гибкая тяга 14, закрепленная одним концом на зацепе 15, установленном на опоре 1, а другим концом - на тяговом рычаге 8 с помощью фиксатора 16. Для проведения лечения на голени больного устанавливают опору 1, а на бедре - опору 2 с рычажным механизмом, закрепляют их ремнями 6 и ориентируют их оси поворота на ось поворота коленного сустава установкой шарнира 5 в соответствующие отверстия 4 на соединительных элементах 3 опор 1 и 2. В положении сидя или стоя больной периодически перемещает тяговый рычаг 8 в проксимально-дистальном направлении и, таким образом, приводит в движение коленный сустав, при этом опорный рычаг 9, перемещаясь в дистальном направлении, при опускании голени вниз, смещает гибкую тягу 14 от поверхности коленного состава, чем предотвращает его травмирование. Для проведения лечения в положении лежа, ногу подвешивают за скобу 13 направляющего механизма на какойлибо опоре и выполняют перемещение рычага 6, как и в положении сидя или стоя. Для осуществления постоянного растяжения связочного аппарата коленного сустава рычагом 8 устанавливают необходимое предельно допустимое положение голени по отношению к бедру и фиксируют это положение фиксатором 11. Таким образом, больному обеспечивается возможность, в удобное для него время, самостоятельно осуществлять продолжительное лечебное воздействие на коленный сустав, что повышает эффективность лечения. Источники информации 1.95108672 А 1, 1996. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
