Держатель-насадка М.М. Дятлова для остеосинтеза крестцово-подвздошного сустава

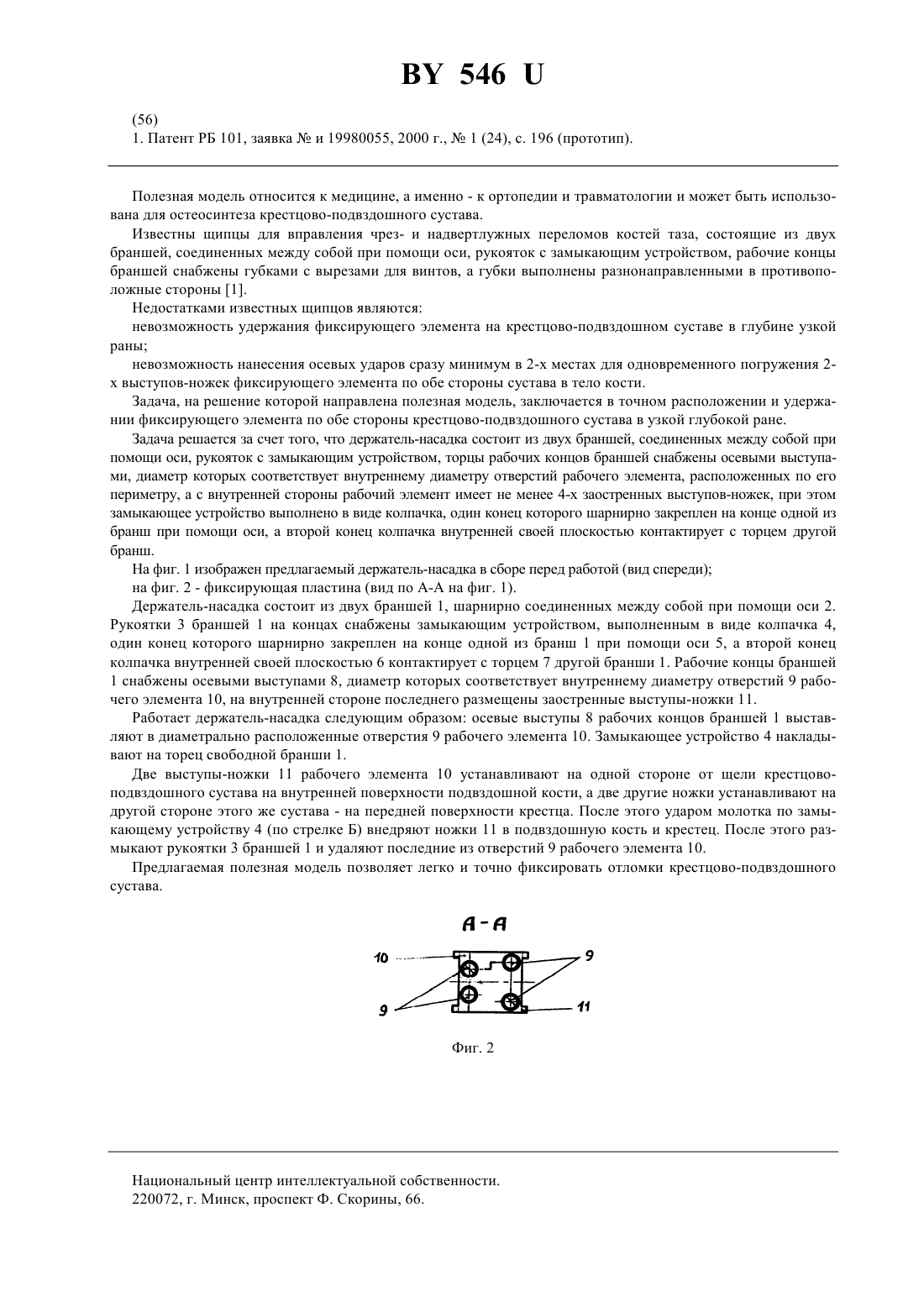

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДЕРЖАТЕЛЬ-НАСАДКА М.М. ДЯТЛОВА ДЛЯ ОСТЕОСИНТЕЗА КРЕСТЦОВО-ПОДВЗДОШНОГО СУСТАВА(71) Заявитель Гомельский государственный медицинский институт(73) Патентообладатель Гомельский государственный медицинский институт(57) Держатель-насадка для остеосинтеза крестцово-подвздошного сустава, состоящая из двух браншей, соединенных между собой при помощи оси, рукояток с замыкающим устройством и рабочих концов браншей, отличающаяся тем,что торцы рабочих концов браншей снабжены осевыми выступами, диаметр которых соответствует внутреннему диаметру отверстий рабочего элемента, расположенных по его периметру, а с внутренней стороны рабочий элемент имеет не менее 4-х заостренных выступов-ножек, при этом замыкающее устройство выполнено в виде колпачка, один конец которого шарнирно закреплен на конце одной из бранш при помощи оси, а второй конец колпачка внутренней своей плоскостью контактирует с торцем другой бранш. Полезная модель относится к медицине, а именно - к ортопедии и травматологии и может быть использована для остеосинтеза крестцово-подвздошного сустава. Известны щипцы для вправления чрез- и надвертлужных переломов костей таза, состоящие из двух браншей, соединенных между собой при помощи оси, рукояток с замыкающим устройством, рабочие концы браншей снабжены губками с вырезами для винтов, а губки выполнены разнонаправленными в противоположные стороны 1. Недостатками известных щипцов являются невозможность удержания фиксирующего элемента на крестцово-подвздошном суставе в глубине узкой раны невозможность нанесения осевых ударов сразу минимум в 2-х местах для одновременного погружения 2 х выступов-ножек фиксирующего элемента по обе стороны сустава в тело кости. Задача, на решение которой направлена полезная модель, заключается в точном расположении и удержании фиксирующего элемента по обе стороны крестцово-подвздошного сустава в узкой глубокой ране. Задача решается за счет того, что держатель-насадка состоит из двух браншей, соединенных между собой при помощи оси, рукояток с замыкающим устройством, торцы рабочих концов браншей снабжены осевыми выступами, диаметр которых соответствует внутреннему диаметру отверстий рабочего элемента, расположенных по его периметру, а с внутренней стороны рабочий элемент имеет не менее 4-х заостренных выступов-ножек, при этом замыкающее устройство выполнено в виде колпачка, один конец которого шарнирно закреплен на конце одной из бранш при помощи оси, а второй конец колпачка внутренней своей плоскостью контактирует с торцем другой бранш. На фиг. 1 изображен предлагаемый держатель-насадка в сборе перед работой (вид спереди) на фиг. 2 - фиксирующая пластина (вид по А-А на фиг. 1). Держатель-насадка состоит из двух браншей 1, шарнирно соединенных между собой при помощи оси 2. Рукоятки 3 браншей 1 на концах снабжены замыкающим устройством, выполненным в виде колпачка 4,один конец которого шарнирно закреплен на конце одной из бранш 1 при помощи оси 5, а второй конец колпачка внутренней своей плоскостью 6 контактирует с торцем 7 другой бранши 1. Рабочие концы браншей 1 снабжены осевыми выступами 8, диаметр которых соответствует внутреннему диаметру отверстий 9 рабочего элемента 10, на внутренней стороне последнего размещены заостренные выступы-ножки 11. Работает держатель-насадка следующим образом осевые выступы 8 рабочих концов браншей 1 выставляют в диаметрально расположенные отверстия 9 рабочего элемента 10. Замыкающее устройство 4 накладывают на торец свободной бранши 1. Две выступы-ножки 11 рабочего элемента 10 устанавливают на одной стороне от щели крестцовоподвздошного сустава на внутренней поверхности подвздошной кости, а две другие ножки устанавливают на другой стороне этого же сустава - на передней поверхности крестца. После этого ударом молотка по замыкающему устройству 4 (по стрелке Б) внедряют ножки 11 в подвздошную кость и крестец. После этого размыкают рукоятки 3 браншей 1 и удаляют последние из отверстий 9 рабочего элемента 10. Предлагаемая полезная модель позволяет легко и точно фиксировать отломки крестцово-подвздошного сустава. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 2
