Устройство для ликвидации разгибательной контрактуры голеностопного сустава

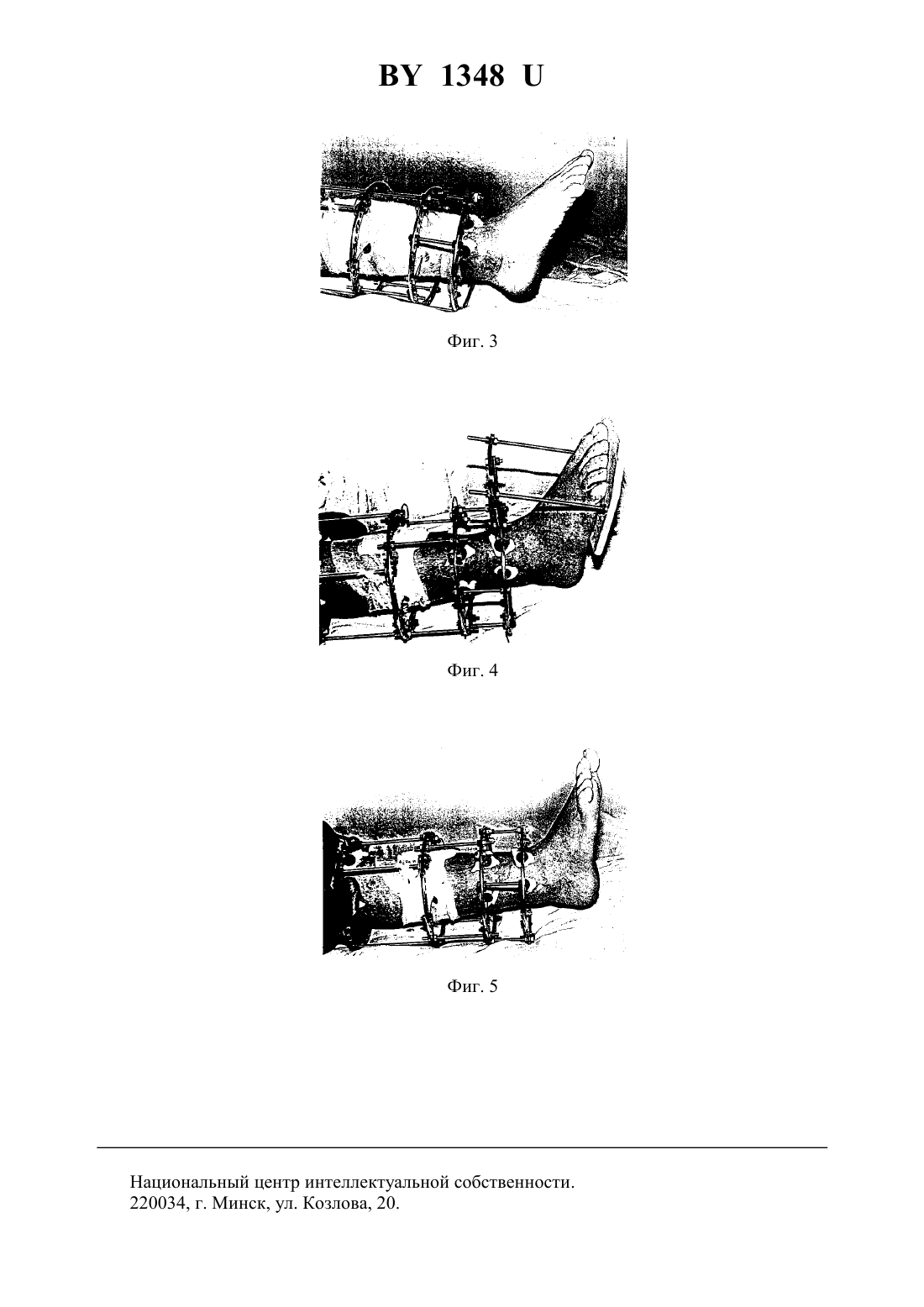

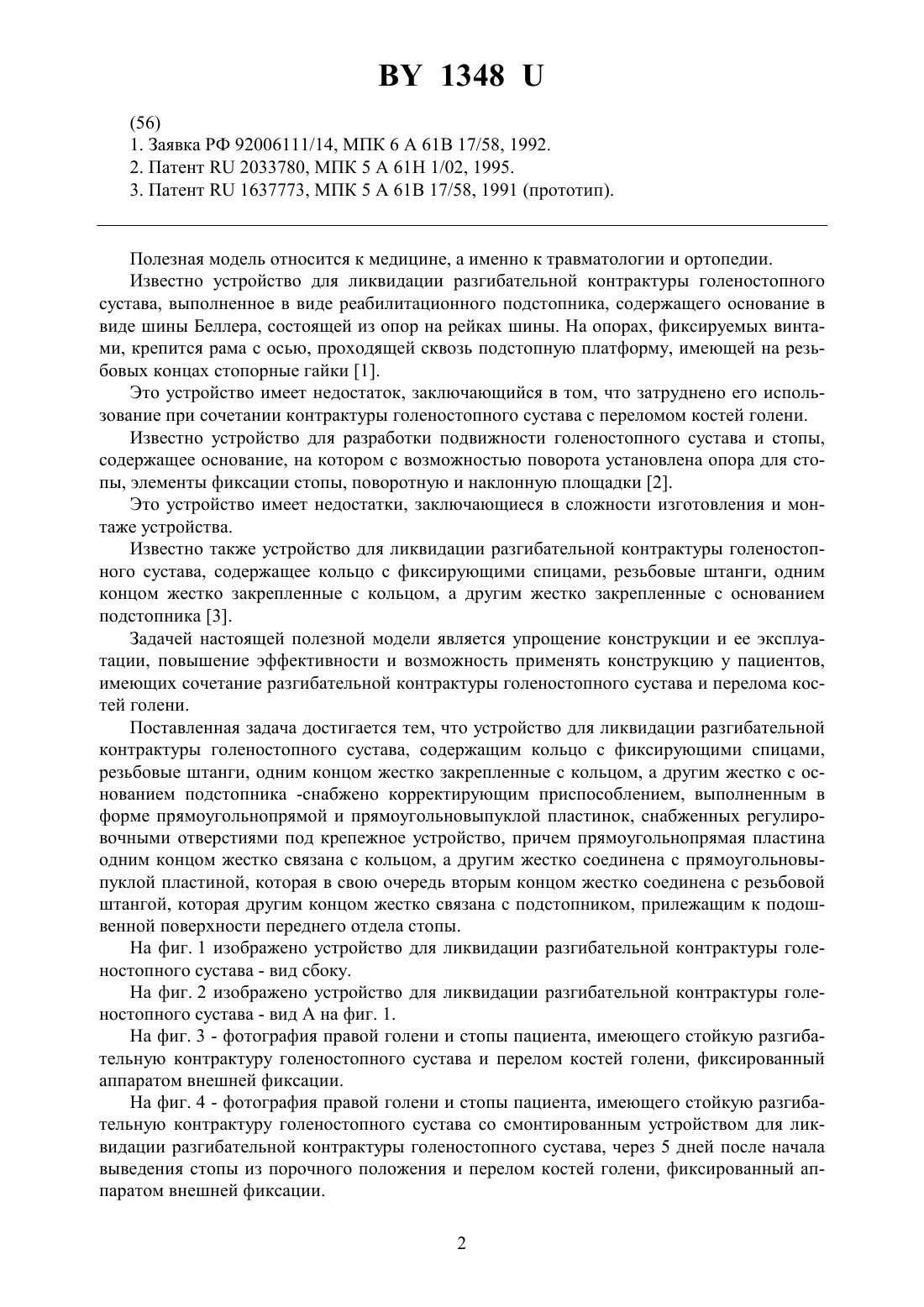

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЛИКВИДАЦИИ РАЗГИБАТЕЛЬНОЙ КОНТРАКТУРЫ ГОЛЕНОСТОПНОГО СУСТАВА(71) Заявитель Государственное учреждение Белорусский научно-исследовательский институт травматологии и ортопедии(72) Авторы Белоенко Евгений Дмитриевич Горбачев Сергей Юрьевич Линов Александр Леонидович(73) Патентообладатель Государственное учреждение Белорусский научно-исследовательский институт травматологии и ортопедии(57) Устройство для ликвидации разгибательной контрактуры голеностопного сустава, содержащее кольцо с фиксирующими спицами, резьбовые штанги, одним концом жестко закрепленными с кольцом, а другим жестко с основанием подстопника, отличающееся тем, что устройство снабжено корректирующим приспособлением, выполненным в форме прямоугольнопрямой и прямоугольновыпуклой пластинок, снабженных регулировочными отверстиями под крепежное устройство, причем прямоугольнопрямая пластина одним концом жестко связана с кольцом, а другим жестко соединена с прямоугольновыпуклой пластиной, которая в свою очередь вторым концом жестко соединена с резьбовой штангой, которая другим концом жестко связана с подстопником, прилежащим к подошвенной поверхности переднего отдела стопы. Полезная модель относится к медицине, а именно к травматологии и ортопедии. Известно устройство для ликвидации разгибательной контрактуры голеностопного сустава, выполненное в виде реабилитационного подстопника, содержащего основание в виде шины Беллера, состоящей из опор на рейках шины. На опорах, фиксируемых винтами, крепится рама с осью, проходящей сквозь подстопную платформу, имеющей на резьбовых концах стопорные гайки 1. Это устройство имеет недостаток, заключающийся в том, что затруднено его использование при сочетании контрактуры голеностопного сустава с переломом костей голени. Известно устройство для разработки подвижности голеностопного сустава и стопы,содержащее основание, на котором с возможностью поворота установлена опора для стопы, элементы фиксации стопы, поворотную и наклонную площадки 2. Это устройство имеет недостатки, заключающиеся в сложности изготовления и монтаже устройства. Известно также устройство для ликвидации разгибательной контрактуры голеностопного сустава, содержащее кольцо с фиксирующими спицами, резьбовые штанги, одним концом жестко закрепленные с кольцом, а другим жестко закрепленные с основанием подстопника 3. Задачей настоящей полезной модели является упрощение конструкции и ее эксплуатации, повышение эффективности и возможность применять конструкцию у пациентов,имеющих сочетание разгибательной контрактуры голеностопного сустава и перелома костей голени. Поставленная задача достигается тем, что устройство для ликвидации разгибательной контрактуры голеностопного сустава, содержащим кольцо с фиксирующими спицами,резьбовые штанги, одним концом жестко закрепленные с кольцом, а другим жестко с основанием подстопника -снабжено корректирующим приспособлением, выполненным в форме прямоугольнопрямой и прямоугольновыпуклой пластинок, снабженных регулировочными отверстиями под крепежное устройство, причем прямоугольнопрямая пластина одним концом жестко связана с кольцом, а другим жестко соединена с прямоугольновыпуклой пластиной, которая в свою очередь вторым концом жестко соединена с резьбовой штангой, которая другим концом жестко связана с подстопником, прилежащим к подошвенной поверхности переднего отдела стопы. На фиг. 1 изображено устройство для ликвидации разгибательной контрактуры голеностопного сустава - вид сбоку. На фиг. 2 изображено устройство для ликвидации разгибательной контрактуры голеностопного сустава - вид А на фиг. 1. На фиг. 3 - фотография правой голени и стопы пациента, имеющего стойкую разгибательную контрактуру голеностопного сустава и перелом костей голени, фиксированный аппаратом внешней фиксации. На фиг. 4 - фотография правой голени и стопы пациента, имеющего стойкую разгибательную контрактуру голеностопного сустава со смонтированным устройством для ликвидации разгибательной контрактуры голеностопного сустава, через 5 дней после начала выведения стопы из порочного положения и перелом костей голени, фиксированный аппаратом внешней фиксации. 2 1348 На фиг. 5 - фотография правой голени и стопы пациента с устраненной разгибательной контрактурой голеностопного сустава (голеностопный сустав в среднефизиологичном положении), имеющего перелом костей голени, фиксированный аппаратом внешней фиксации. Устройство содержит подстопник 1, который жестко с помощью резьбовых штанг 2 и гаек 3 присоединен к прямоугольновыпуклым пластинкам 4, которые в свою очередь посредством крепежного устройства, например болта 5, жестко связаны с прямоугольнопрямыми пластинками 6 имеющими регулировочные отверстия 7. Прямоугольнопрямые пластинки посредством болтов 8 жестко соединены с кольцом 9. Кольцо фиксируется спицами 10. Устройство для ликвидации разгибательной контрактуры голеностопного сустава предназначено для выведения стопы из положения стойкого подошвенного сгибания (эквинус стопы) путем дозированной нагрузки на сустав. Устройство используют следующим образом. После закрепления прямоугольнопрямых пластинок 6 болтами 8 к кольцу 9, прямоугольновыпуклые пластинки 4 жестко крепятся болтами 5 в одно из регулировочных отверстий 7, ориентируясь на длину стопы пациента. Подстопник 1 располагают по подошвенной поверхности переднего отдела стопы и жестко с помощью резьбовых штанг 2 и гаек 3 крепят к прямоугольновыпуклым пластинкам 4. Разгибание стопы в голеностопном суставе осуществляют с помощью гаек 3, вращением на 360 ежедневно или через день,уменьшая расстояние между подстопником 1 и прямоугольновыпуклыми пластинками 4. Эту манипуляцию может проводить как лечащий врач, так и сам больной выводя стопу в голеностопном суставе в среднефизиологичное положение. Таким образом, использование в устройстве корректирующего приспособления выполненного в форме прямоугольнопрямой 6 и прямоугольновыпуклой 4 пластинок, использование подстопника, прилежащего к подошвенной поверхности только переднего отдела стопы упрощает конструкцию и ее эксплуатацию, повышая эффективность и дает возможность применять конструкцию у пациентов, имеющих сочетание разгибательной контрактуры голеностопного сустава и перелома костей голени. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
