Катушка для намотки длинномерного материала

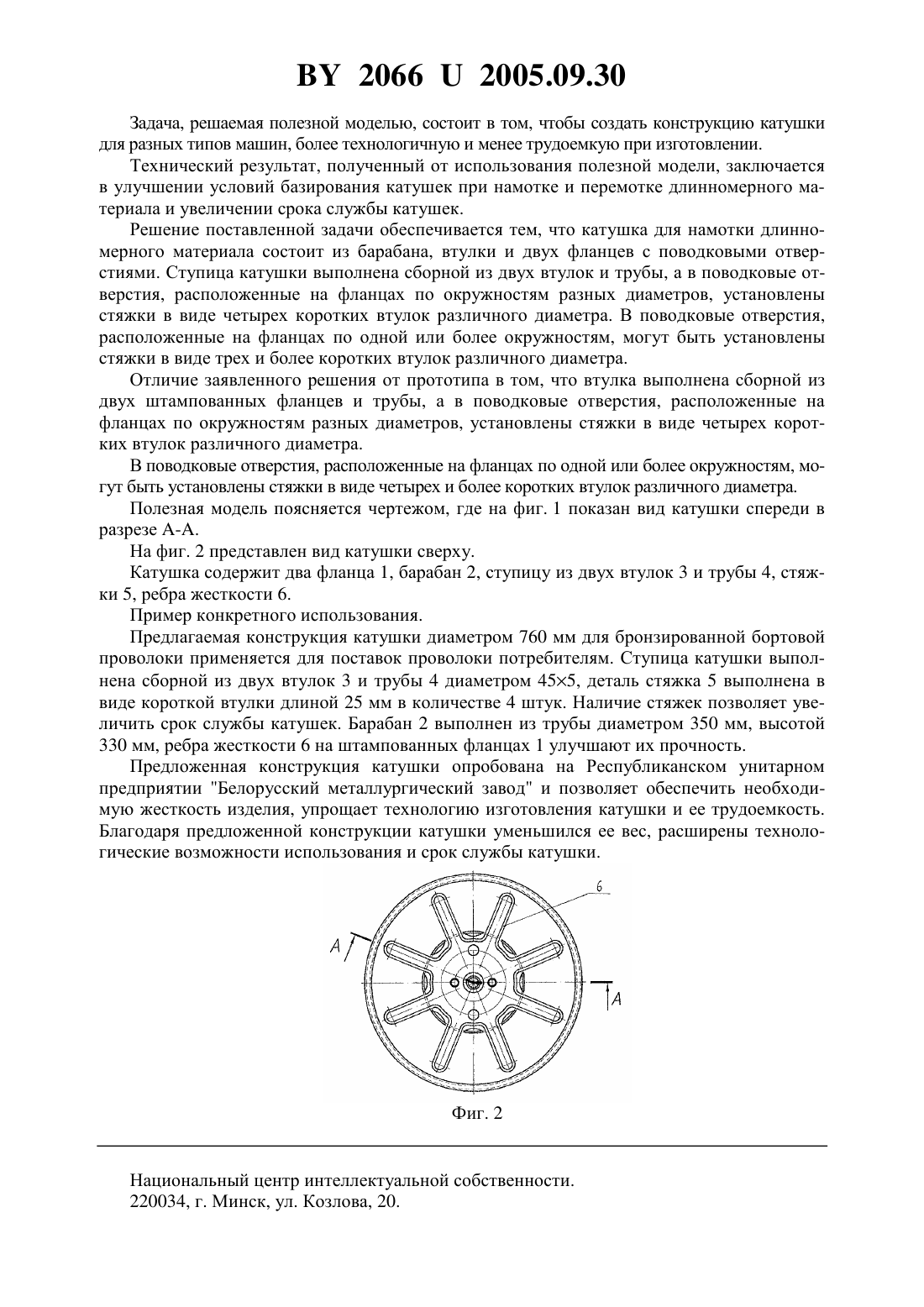

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КАТУШКА ДЛЯ НАМОТКИ ДЛИННОМЕРНОГО МАТЕРИАЛА(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Ненашев Александр Владимирович Белозарович Эдуард Иванович Громыко Александр Владимирович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) 1. Катушка для намотки длинномерного материала, состоящая из барабана, втулки и двух фланцев с поводковыми отверстиями, отличающаяся тем, что ступица катушки выполнена сборной из двух втулок и трубы, а в поводковые отверстия, расположенные на фланцах по окружностям разных диаметров, установлены стяжки в виде четырех коротких втулок различного диаметра. 2. Катушка по п. 1, отличающаяся тем, что в поводковые отверстия, расположенные на фланцах по одной или более окружностям, установлены стяжки в виде четырех и более коротких втулок различного диаметра. Фиг. 1 Полезная модель относится к области металлургии, в частности к производству металлокорда, а точнее к катушкам для намотки длинномерного материала (проволоки, металлокорда и т.п.). В качестве прототипа принята катушка для намотки проволоки 1, состоящая из барабана, трубы, двух фланцев с тремя поводковыми отверстиями. Недостаток прототипа в том, что катушка трудоемка в изготовлении и ее невозможно применять на различных типах машин. 20662005.09.30 Задача, решаемая полезной моделью, состоит в том, чтобы создать конструкцию катушки для разных типов машин, более технологичную и менее трудоемкую при изготовлении. Технический результат, полученный от использования полезной модели, заключается в улучшении условий базирования катушек при намотке и перемотке длинномерного материала и увеличении срока службы катушек. Решение поставленной задачи обеспечивается тем, что катушка для намотки длинномерного материала состоит из барабана, втулки и двух фланцев с поводковыми отверстиями. Ступица катушки выполнена сборной из двух втулок и трубы, а в поводковые отверстия, расположенные на фланцах по окружностям разных диаметров, установлены стяжки в виде четырех коротких втулок различного диаметра. В поводковые отверстия,расположенные на фланцах по одной или более окружностям, могут быть установлены стяжки в виде трех и более коротких втулок различного диаметра. Отличие заявленного решения от прототипа в том, что втулка выполнена сборной из двух штампованных фланцев и трубы, а в поводковые отверстия, расположенные на фланцах по окружностям разных диаметров, установлены стяжки в виде четырех коротких втулок различного диаметра. В поводковые отверстия, расположенные на фланцах по одной или более окружностям, могут быть установлены стяжки в виде четырех и более коротких втулок различного диаметра. Полезная модель поясняется чертежом, где на фиг. 1 показан вид катушки спереди в разрезе -. На фиг. 2 представлен вид катушки сверху. Катушка содержит два фланца 1, барабан 2, ступицу из двух втулок 3 и трубы 4, стяжки 5, ребра жесткости 6. Пример конкретного использования. Предлагаемая конструкция катушки диаметром 760 мм для бронзированной бортовой проволоки применяется для поставок проволоки потребителям. Ступица катушки выполнена сборной из двух втулок 3 и трубы 4 диаметром 455, деталь стяжка 5 выполнена в виде короткой втулки длиной 25 мм в количестве 4 штук. Наличие стяжек позволяет увеличить срок службы катушек. Барабан 2 выполнен из трубы диаметром 350 мм, высотой 330 мм, ребра жесткости 6 на штампованных фланцах 1 улучшают их прочность. Предложенная конструкция катушки опробована на Республиканском унитарном предприятии Белорусский металлургический завод и позволяет обеспечить необходимую жесткость изделия, упрощает технологию изготовления катушки и ее трудоемкость. Благодаря предложенной конструкции катушки уменьшился ее вес, расширены технологические возможности использования и срок службы катушки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
