Катушка пластиковая

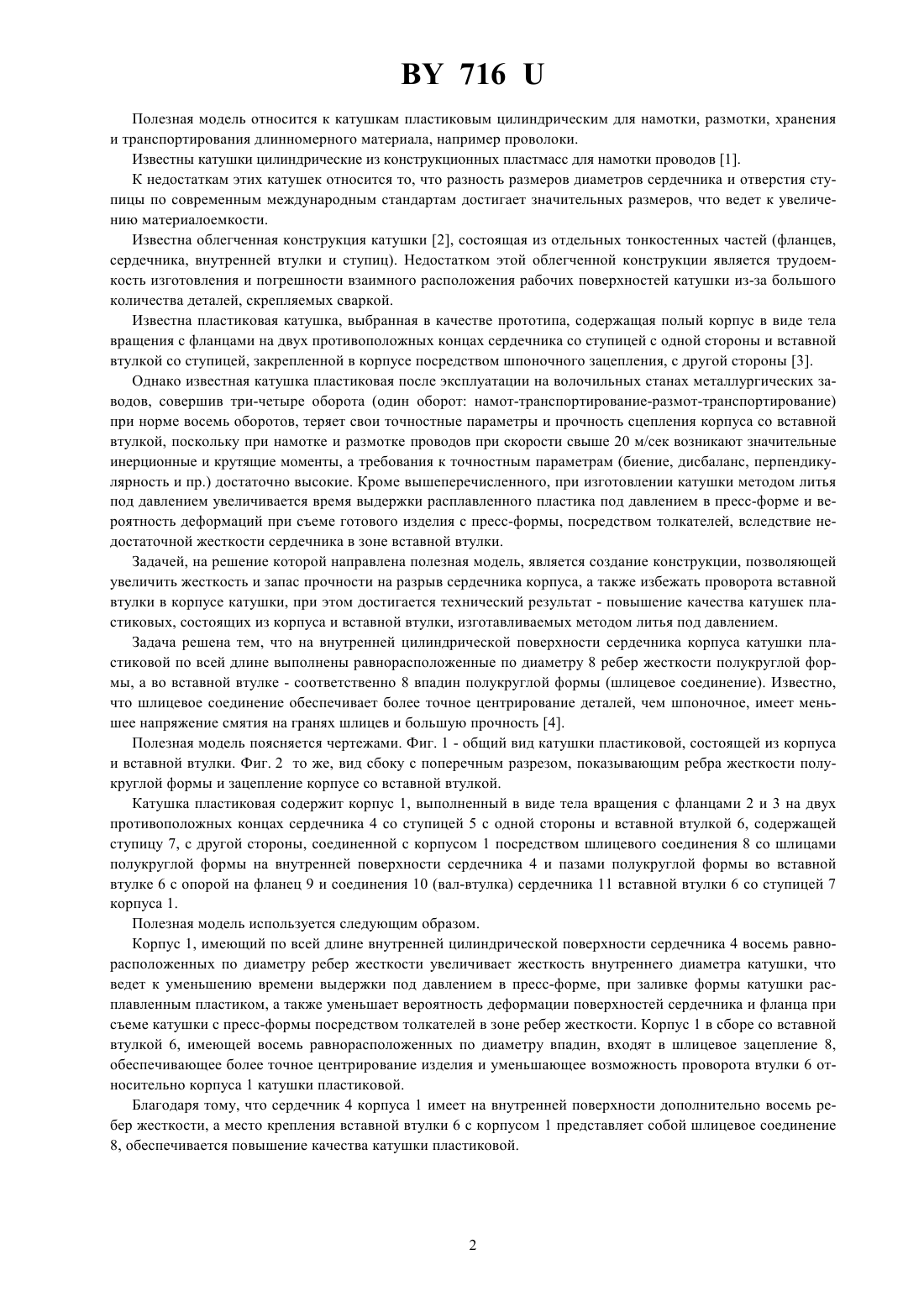

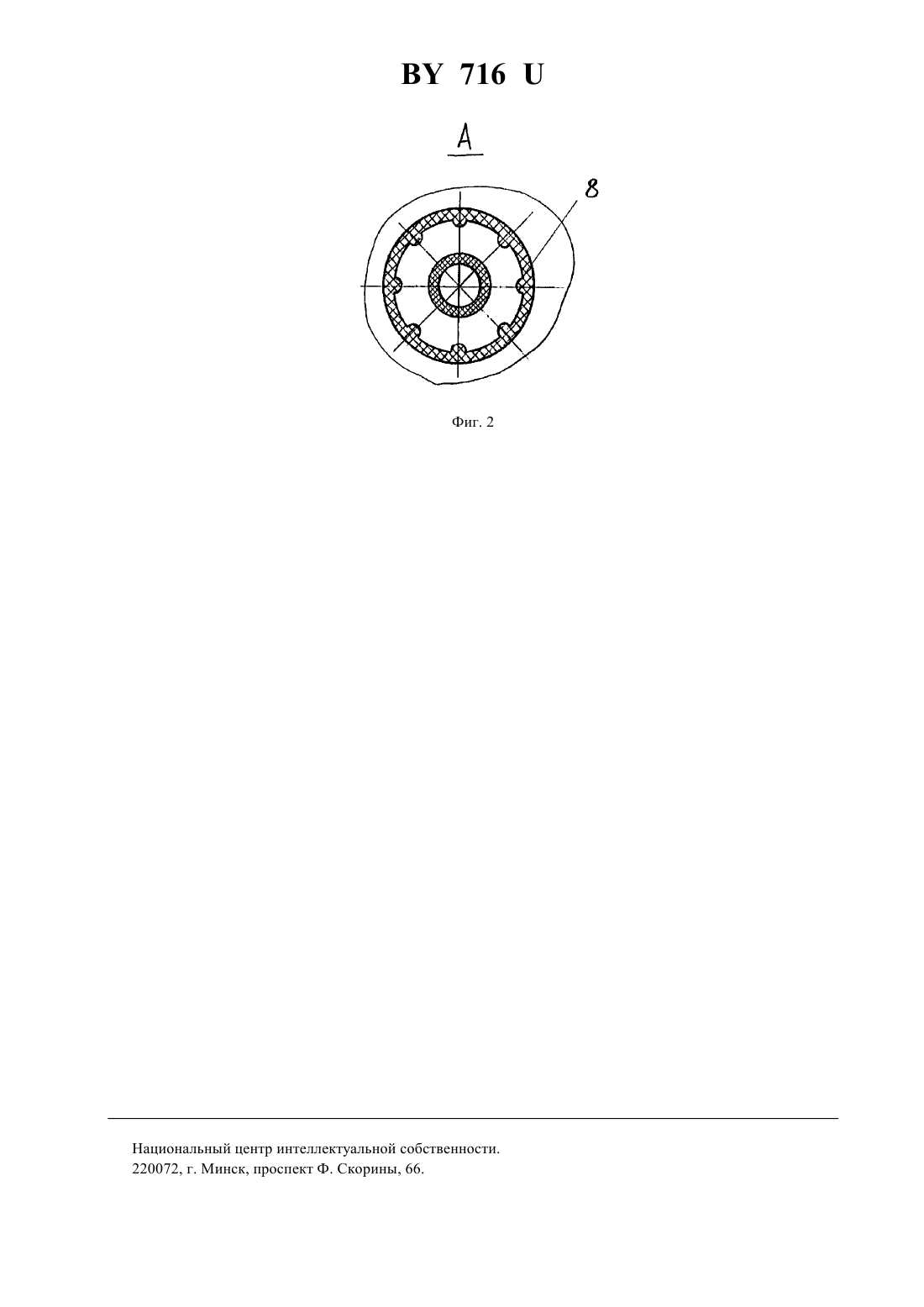

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество БЕЛАГРОСТРОЙИНДУСТРИЯ(73) Патентообладатель Закрытое акционерное общество БЕЛАГРОСТРОЙИНДУСТРИЯ(57) Катушка пластиковая, содержащая корпус в виде тела вращения с фланцами на двух противоположных концах сердечника со ступицей с одной стороны и входящая в зацепление с корпусом вставная втулка со ступицей с другой стороны, отличающаяся тем, что на внутренней цилиндрической поверхности сердечника корпуса по всей длине выполнены восемь равнорасположенных по диаметру ребер жесткости полукруглой формы, а во вставной втулке - восемь равнорасположенных по диаметру пазов полукруглой формы.(56) 1. ТУ 16-507.000-82. Разработаны Всесоюзным научно-исследовательским проектно-технологическим институтом кабельной промышленности в 1982. 2. Патент ДЕ 3823334 А 1. 3. ДИН 46397, утвержден комитетом технических норм и стандартов ФРГ в июне 1983 (прототип). 4. Справочник металлиста / Под ред. д-ра технических наук проф. М.П. Новикова - М. Машиностроение,1977. - С. 285. 716 Полезная модель относится к катушкам пластиковым цилиндрическим для намотки, размотки, хранения и транспортирования длинномерного материала, например проволоки. Известны катушки цилиндрические из конструкционных пластмасс для намотки проводов 1. К недостаткам этих катушек относится то, что разность размеров диаметров сердечника и отверстия ступицы по современным международным стандартам достигает значительных размеров, что ведет к увеличению материалоемкости. Известна облегченная конструкция катушки 2, состоящая из отдельных тонкостенных частей (фланцев,сердечника, внутренней втулки и ступиц). Недостатком этой облегченной конструкции является трудоемкость изготовления и погрешности взаимного расположения рабочих поверхностей катушки из-за большого количества деталей, скрепляемых сваркой. Известна пластиковая катушка, выбранная в качестве прототипа, содержащая полый корпус в виде тела вращения с фланцами на двух противоположных концах сердечника со ступицей с одной стороны и вставной втулкой со ступицей, закрепленной в корпусе посредством шпоночного зацепления, с другой стороны 3. Однако известная катушка пластиковая после эксплуатации на волочильных станах металлургических заводов, совершив три-четыре оборота (один оборот намот-транспортирование-размот-транспортирование) при норме восемь оборотов, теряет свои точностные параметры и прочность сцепления корпуса со вставной втулкой, поскольку при намотке и размотке проводов при скорости свыше 20 м/сек возникают значительные инерционные и крутящие моменты, а требования к точностным параметрам (биение, дисбаланс, перпендикулярность и пр.) достаточно высокие. Кроме вышеперечисленного, при изготовлении катушки методом литья под давлением увеличивается время выдержки расплавленного пластика под давлением в пресс-форме и вероятность деформаций при съеме готового изделия с пресс-формы, посредством толкателей, вследствие недостаточной жесткости сердечника в зоне вставной втулки. Задачей, на решение которой направлена полезная модель, является создание конструкции, позволяющей увеличить жесткость и запас прочности на разрыв сердечника корпуса, а также избежать проворота вставной втулки в корпусе катушки, при этом достигается технический результат - повышение качества катушек пластиковых, состоящих из корпуса и вставной втулки, изготавливаемых методом литья под давлением. Задача решена тем, что на внутренней цилиндрической поверхности сердечника корпуса катушки пластиковой по всей длине выполнены равнорасположенные по диаметру 8 ребер жесткости полукруглой формы, а во вставной втулке - соответственно 8 впадин полукруглой формы (шлицевое соединение). Известно,что шлицевое соединение обеспечивает более точное центрирование деталей, чем шпоночное, имеет меньшее напряжение смятия на гранях шлицев и большую прочность 4. Полезная модель поясняется чертежами. Фиг. 1 - общий вид катушки пластиковой, состоящей из корпуса и вставной втулки. Фиг. 2 то же, вид сбоку с поперечным разрезом, показывающим ребра жесткости полукруглой формы и зацепление корпусе со вставной втулкой. Катушка пластиковая содержит корпус 1, выполненный в виде тела вращения с фланцами 2 и 3 на двух противоположных концах сердечника 4 со ступицей 5 с одной стороны и вставной втулкой 6, содержащей ступицу 7, с другой стороны, соединенной с корпусом 1 посредством шлицевого соединения 8 со шлицами полукруглой формы на внутренней поверхности сердечника 4 и пазами полукруглой формы во вставной втулке 6 с опорой на фланец 9 и соединения 10 (вал-втулка) сердечника 11 вставной втулки 6 со ступицей 7 корпуса 1. Полезная модель используется следующим образом. Корпус 1, имеющий по всей длине внутренней цилиндрической поверхности сердечника 4 восемь равнорасположенных по диаметру ребер жесткости увеличивает жесткость внутреннего диаметра катушки, что ведет к уменьшению времени выдержки под давлением в пресс-форме, при заливке формы катушки расплавленным пластиком, а также уменьшает вероятность деформации поверхностей сердечника и фланца при съеме катушки с пресс-формы посредством толкателей в зоне ребер жесткости. Корпус 1 в сборе со вставной втулкой 6, имеющей восемь равнорасположенных по диаметру впадин, входят в шлицевое зацепление 8,обеспечивающее более точное центрирование изделия и уменьшающее возможность проворота втулки 6 относительно корпуса 1 катушки пластиковой. Благодаря тому, что сердечник 4 корпуса 1 имеет на внутренней поверхности дополнительно восемь ребер жесткости, а место крепления вставной втулки 6 с корпусом 1 представляет собой шлицевое соединение 8, обеспечивается повышение качества катушки пластиковой. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
