Распределительное устройство

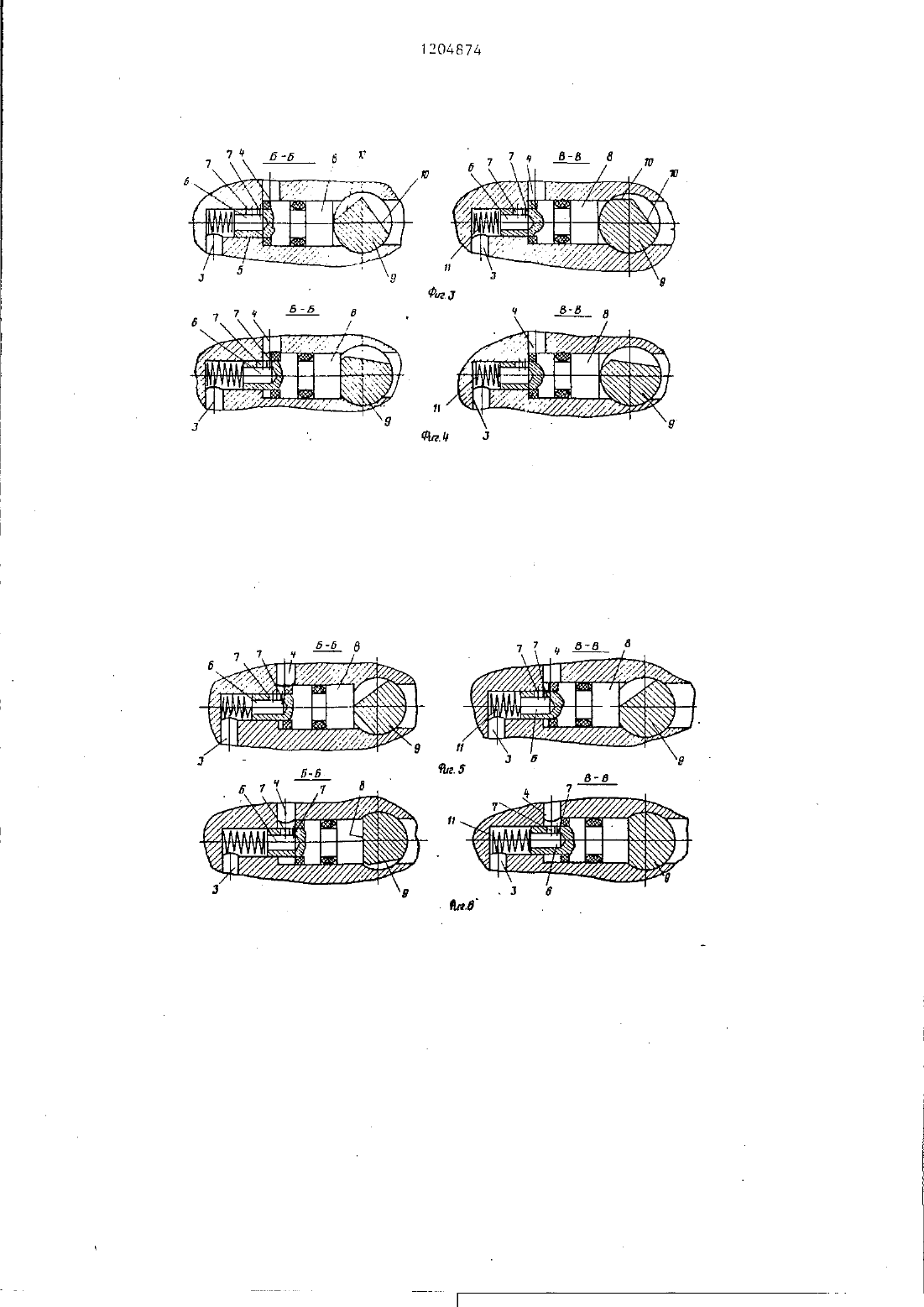

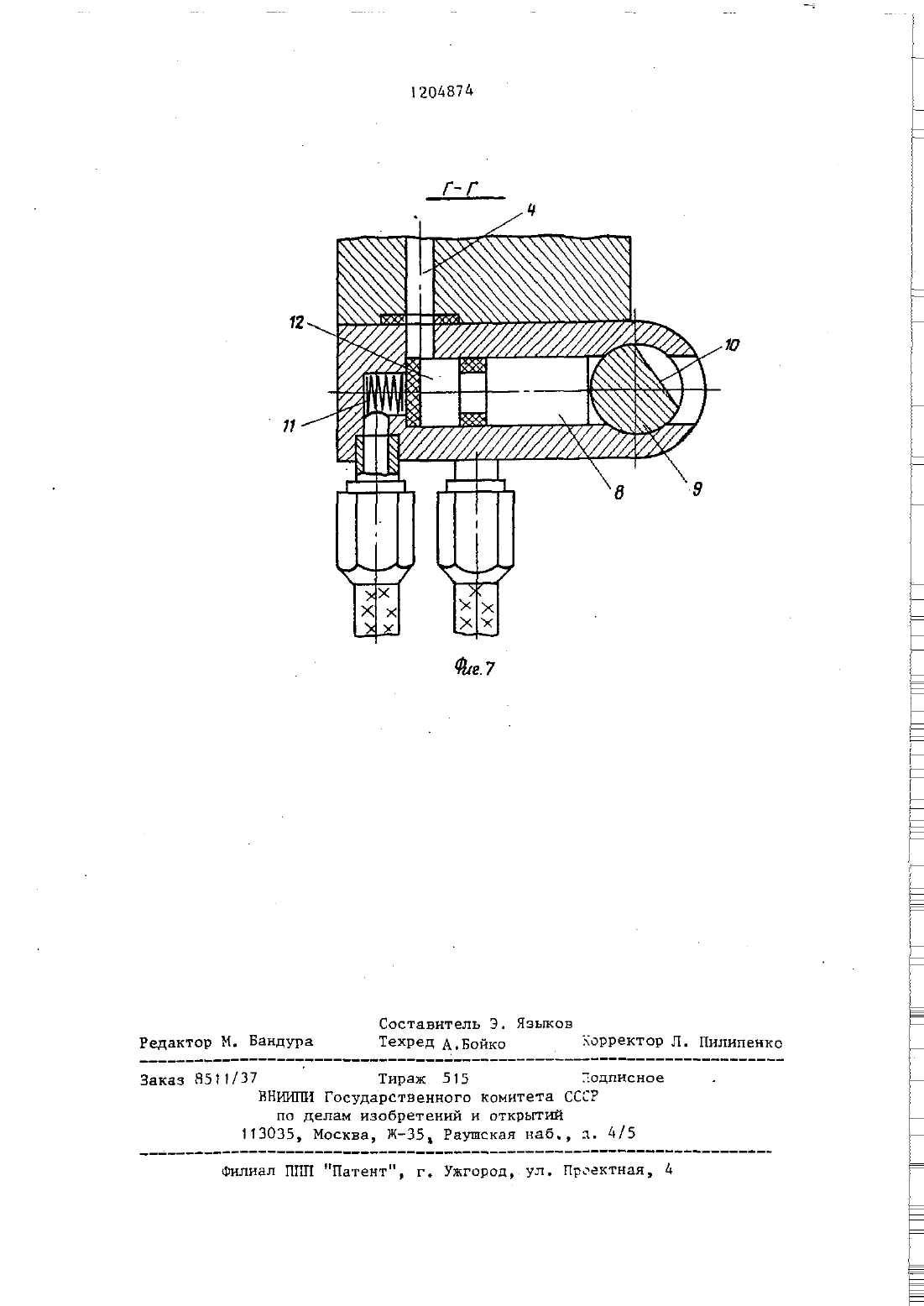

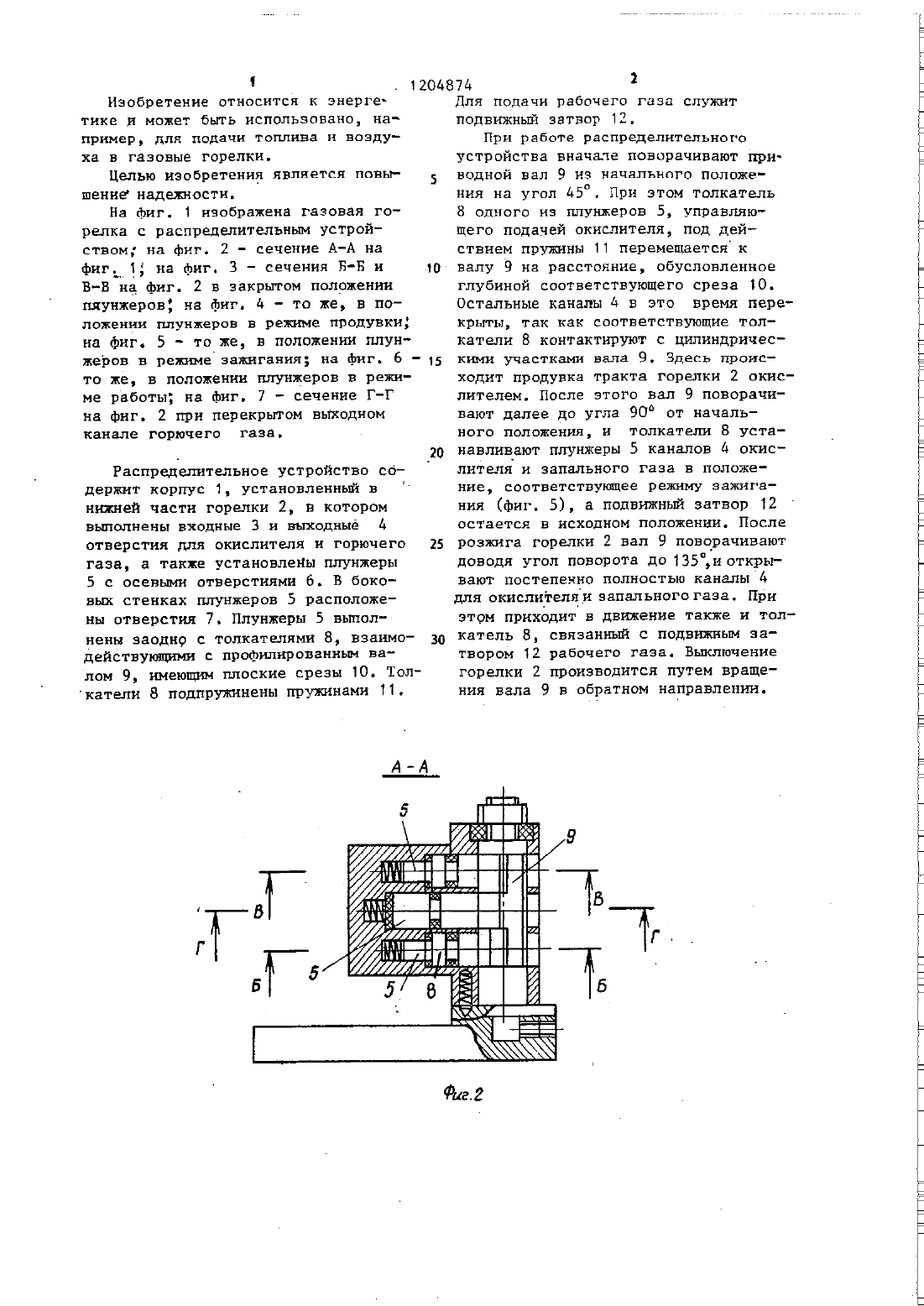

БЕЛАРУСЬ ПАТЕНТ на 22 е за, вгосмддестввнный номитвт сссР по ДЕЛАМ ИЗОБРЕТЕНИЙ и ОТКРЫТИЙ(71) Белорусское республиканское научнопронзводственное объединение порошковой метаЛЛУРГИИ(56) Авторское свидетельство СССР Ш 866322, кл. Р 16 К 19/00, 1980. Авторское свидетельство СССР Ю 8 д 054 б, кл. 16 К 11/02, 1979.(за) (57) РАСПРЕДЕЛИТЕЛЬНЫЕ устройство нескольких сред, преимущественно ДЛЯс входными вышоднъми каналами и узлами их коммутации для каждой среды, а также профилированны прнвод ной вал и контактирующие с ним подппужиненные толкатели, взаимодействующие с узлами коммутации, о т п и ч ат ю щ е е с я тем, что, с целью повьшекия надежности, каждьй узел коммуд тацни выполнен в виде соединенногоним радиальные сверления в боковой стенке подключены соответственно к своим входному н вьшодному каналам корпуса.изобретение относится к энергетике и может быть использовано, например, для подачи топлива н воздуха в газовые горелки.Целью изобретения является повы 5 шение надежности.На фиг. 1 изображена газовая горелка с распределительны устройством на фиг. 2 - сечение АА на фиг 1 на фиг. 3 сечения Б-Б и 10 В-В на фиг. 2 в закрытом положении плунжеров на фиг. 4 - то же, В ПОложении плунжеров в режиме продувки на фиг. 5 - то же, в положении плунжеров в режиме зажигания на фиг. 6 -15 то же, в положении плункеров в режиме работы на фиг. 7 - сечение Г-Г на фиг. 2 при перекрытом выходном канале горючего газа.Распределтелъное устройство содшшп 1 шшшс 1,утшюшюшшав нижней части горелки 2, в котором выполнены входные 3 и выходные Д отверстия для окислителя и горючего 25 газа, а также установлены плунжеры 5 с осевыми отверстиями 6. В боковыш стенках плунжеров 5 расположены отверстия 7. Плунжеры 5 выполнены заодно с толкателям 8, взаимо 30 действующим с профилированны ва лом 9, имеюшм плоские срезы 10. Толкатали 8 подПРУЖННЕНЫ пружинами 11Для подачи рабочего газа служит подвижны затвор 42.При работа распределительного устройства вначале поворачивают приводной вал 9 из начального положения на угол д 5. Прн этом толкатель 8 одного на плунжеров 5, управляющего поданей окислителя, под действием пружины 11 перемещается к валу 9 на расстояние, обусловленное глубиной соответствующего среза 10. Остальные каналы 4 В это время перекрыты, так как соответствующие толкатели 8 контактируют с цилиндрическии участками вала 9. Здесь происходит продувка тракта горелки 2 окислителем. После этого вал 9 поворачивают далее до угла 90 от начального положенин и толкатели 8 устанавливают плунжеры 5 каналов 4 окислителя и запального газа в положение, соответствующее режиму зажигания (фнг. 5), а подвижный затвор 12 остается в исходном положении. После розжига горелки 2 вал 9 поворачивают доводя угол поворота до 1352 открывают постепенно полностью каналы д для окислитепддтэапапьногогаза. При этом приходит в движение также и толкатель 8, связанны с подвиным затвором 12 рабочего газа. Выключение горелки 2 производится путем вращения вала 9 в обратном направлении.ТШПНГГГ ТГПГ ТГ ГТТИНВНИИ Государственного комитет о делам изобр ний и открьп 11 5, Москва, Ж д Раушская наб., Ц. д/5ННН ПЮГЩТТГПТМГ ПТГТТ Ч Г ГТТИ ГТПТЩ
