Распределительное устройство газовой горелки

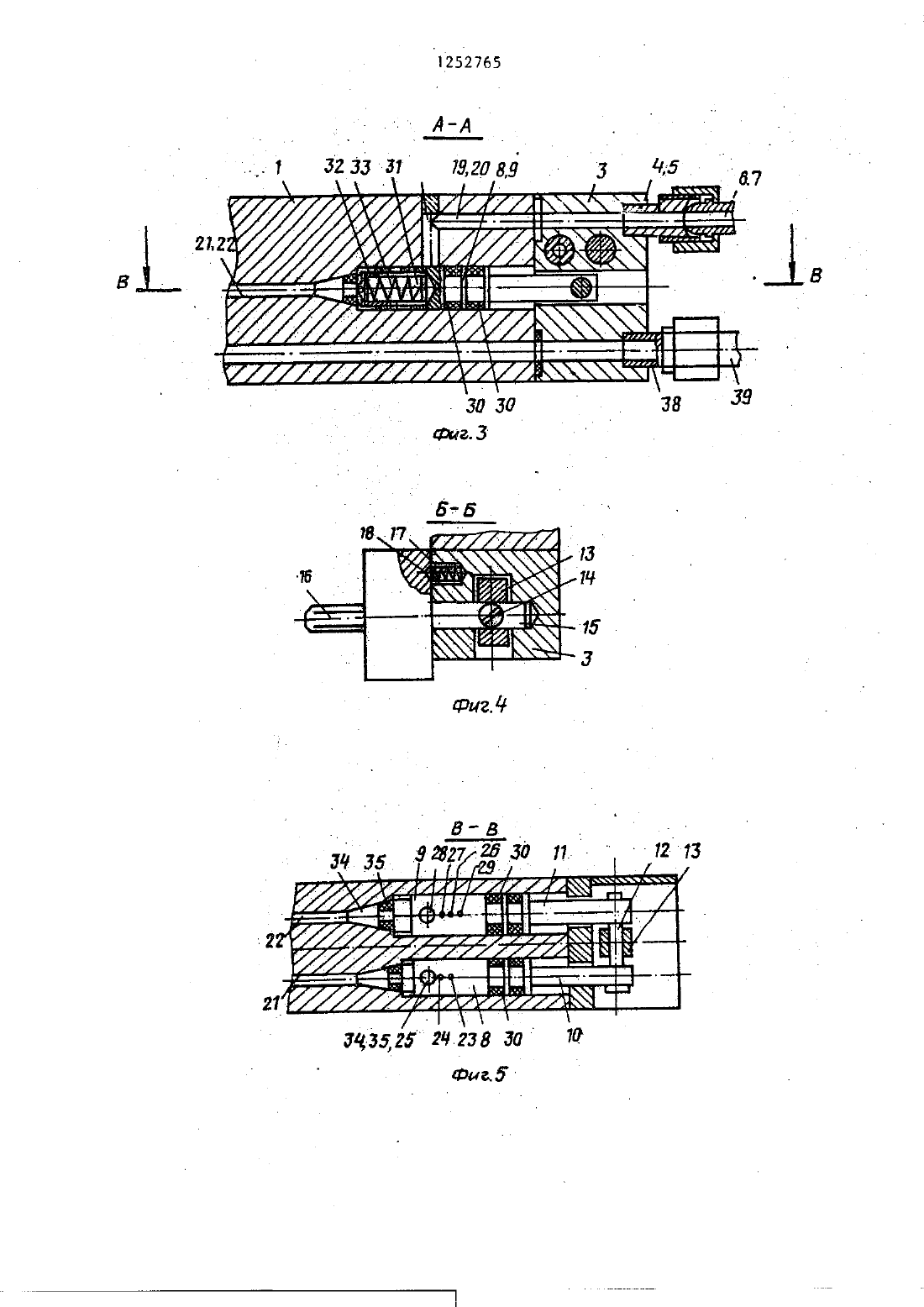

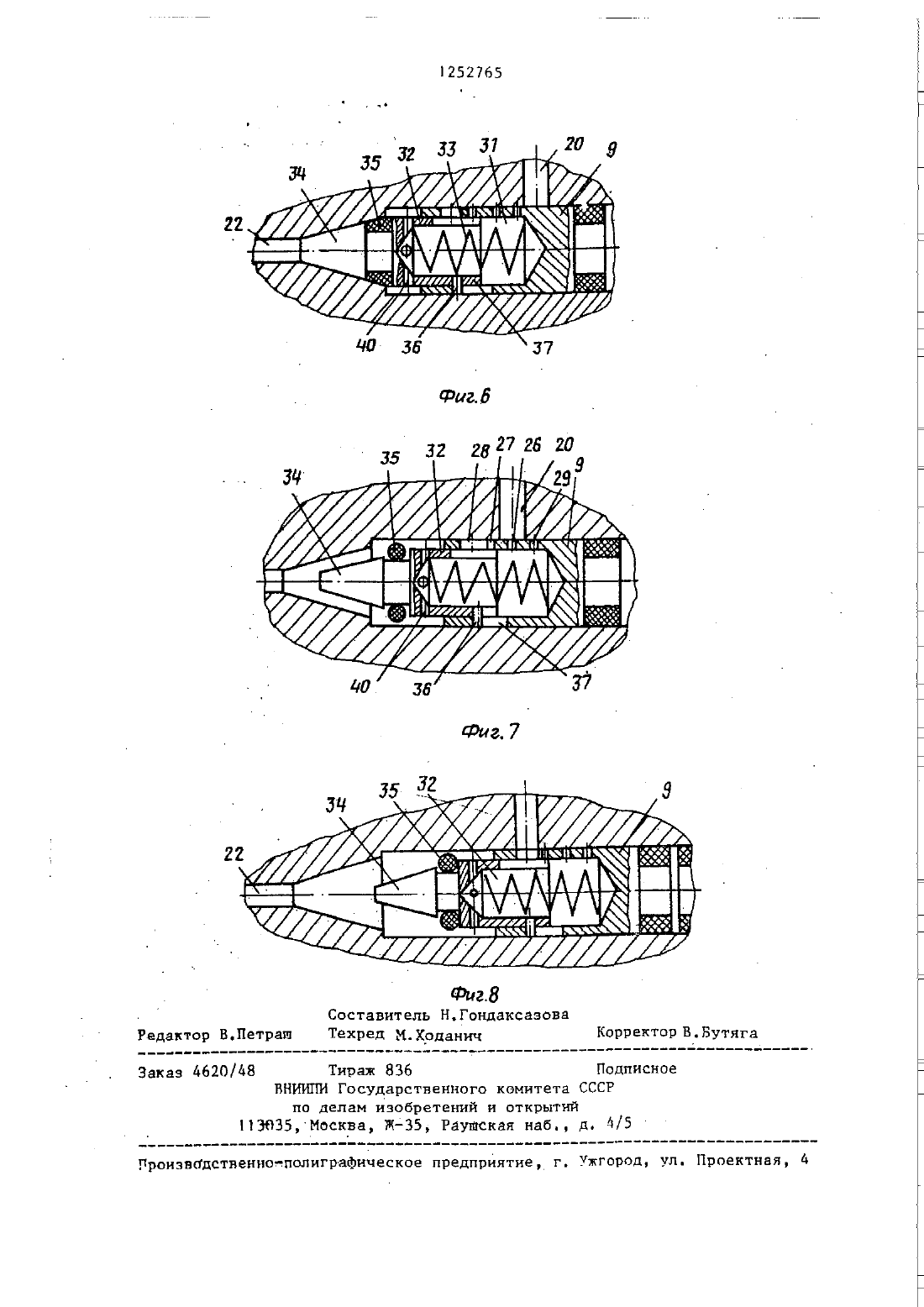

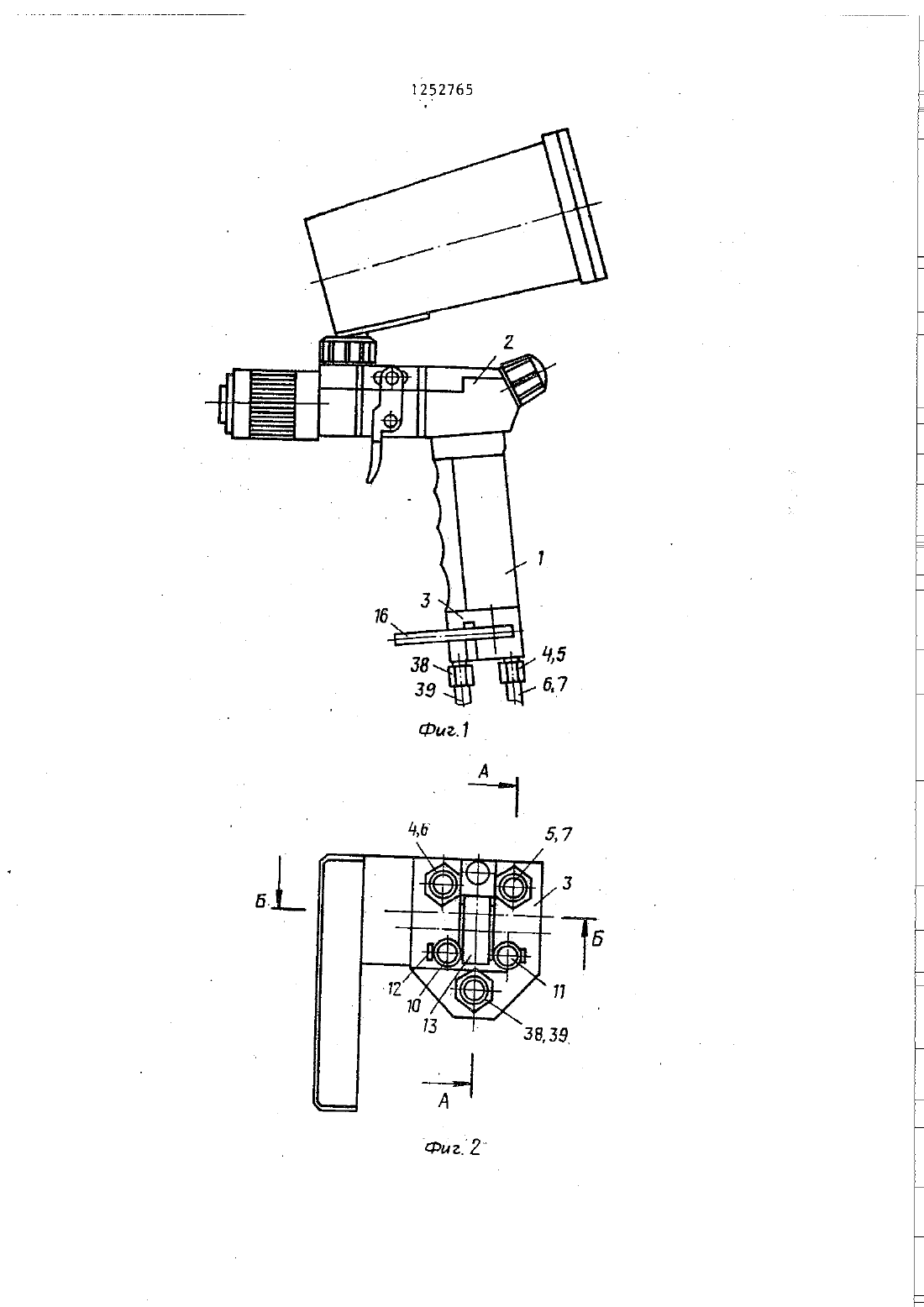

Изобретение относится к средствам регулирования соотношения двух смешиваемъш потоков, аименно к устройствам длл управления подачей газов в газовой горелке.Цель изобретения - повышение надежности устройства за счет плавной подачи газов и повышение безопасности. Чна фиг. 1 изображена газовая горелка-с распределительны устройством, смонтированным в ниней части рукоятки, общий вид на фиг. 2 распределительное устройство газовой горелки, общий вид на фиг. З разрез А-А на-фиг. 2 (положение плун жера, управляющего подачей газа-окислителя, ЗакрытЫЧ 5- на фиг. 56 1 разрез Б-Б на фиг. 2 На фиг. 5 разрез ВВ на фигЗ (положение 1плунжера Чзакрытод) нафиг. 6 плунжер, управляющйгазом-окислителем в положении Закрыто, сечение на фигъ 7 - то же, в положении За-. жигание на фиг. 8 то же, в положении Открыто.Распределительное устройство газовой горелки, содержит корпус 1, в качестве которого использована нижняя часть рукоятки газовой горелки 2. На корпусе 1 укреплена кршка кронштейн 3 со штуцерани 4 И 5 и трубопроводами 6 и 7 подвода горючего газа и газа-окислителя В корпусе 1 фиг 3 и 5) выполнены отверстия,в которых размещены плунжер 8,управ ляющмй подачей горючего газа, и плунжер 9, управлнюшй подачей газаони слителя, соедненные при помощи штоков 10 и 11, оси 12 н рычага 13,аакрепленного стопорным винтом 1 д на оси 15, с приводом, вьшолненным в виде рукоятки 16 управления (Фиг.2 н д).Для фиксации плунжеров 8 и 9 при включении горелки в крЫшкекронштей не 3 (фиг. д) установлен подпружинен ный штифт 17, вэаимодгйствующй с ячейками 18 во фланце рукоятки-16.В корпусе 1 (фиг. 3) выполнены входные каналы 19 и 20 н выходные каналы 21 и 22 (фиг. 3 и 53 для лодвода и отвода газов, в плунжеретврадиальные отверстия 23-25, а в плунжере 9 - радиальные отверстии 26-28. Кроне того, в плунжера 9, управляющем подачей газа-окислителя, выполнено дополнительное радиальное 3 твер 10стие 29. Все радиальные отверстия имеют различную пропускную способность. Плунлеры 8 и 9 по наружной цлиндрической поБВВКН 0 СтИуплотнены с помощью колец 30. 90 стороны их передних торцов выолнеиы растопки 31, в которых установлены соосно н с возможностью возвратно-поступательнога перемещения полые цилиндры 32,подпружиненные относительно плунжеров пружинами 33. Для герметизации выходных канвДлов 21 и 22 при выключенииг 0 релки ии начальные части вкорпусе 1 и передние части Зд клапанов выполненыконусообразными. На конусообразиыи частях Зд клапанов 32 установленыуплотнительные кольца 35, выполненные из эластичного материала.Для ограничения воэвратнопосту пательного перемещения полых цилиндров (фиг. 61 в теле Цилиндра установлен штифт 36, взаимодействующш с пазом 37 плунжеров 8 н 9.Уи 2) закреплены также штуцер 38 и трубопровод 39 подвода сжатого газа, который может быть использован для охлаждения напыпяемой детали или обжатия факела пламени при работе горелки. .Полости-в цилиндрах 32 снабжены дополнительныи отверстиями 40,расположенным между уплотнительными элементам 35 И торцами плунжеРов 8 и 9.Устройство работает следующим образом.В закрытом положении Щфиг. 3 н Ы плунжеры В и 9 фиксирУЮтся в крайнем левом положении и через пружины 33 воздействуют на полые цилиндры 32. При этом передние конусообразиые части клапанов 34 с уплотнительными кольцами 35 входят в конусообразные части выходны каналов 21 н 22, перекрывают их, и-газы из входт ных каналов 19 и 20 в горелку не поступают.При повороте рукоятки 16 управления вниз (фнг.1 подпружиненныи штифт 1 выходит из ячейки 18, и плунжеры З н 9 перемещаются вправо. При этом дополнительное радиальное отверстие 29 (фиг. 7) проходит в зону входного канала 19 и открьша ет доступ гаэаокислителя через полость в цилиндре 32, дополнитель ТТ 1 птдч-Т ЩТ Ч ТТГ3 1 ное отверстие 60 и выходной канал 22 в каналы горелки 2. Происходит продувка каналов горелки (не показано) от остатков горючего газа, частии пыли, грязи и т.п. 5При дальнейшем повороте рукоятки 16 управления плунжеры 8 н 9 перемещаются вправо до промежуточного положения Зажигание (фиг. 5 и 7). 10 Положение плунжера 8 аналогично положению плунжера 9 на фиг. 7. Радиальные отверстия 23 и 26 при этом располагаются в зоне входных каналов 19 и 20, а горючий газ и газ. 5 окислитель через полости И дополнительные отверстия 0 В полых цилинд рах 32 и выходные каналы 21 н 22 поступают В строго выбранном соотношении, исклчающем хлопок при зажи- 20 гении, в зону сгорания не показа но . Здесь газы поджигают Н, плав но поворачивая рукоятку 16 из положенил Зажигание в положение Открыто (фиг. 8), перемещают плйнже- 25 ры 8 и 9 далее вправо. Происходитпоследовательное соединение радиальных отверстий 2 д и 25 на плунжере 8с этим радиальных отверстий 27 и 28 39 на плунжера 9 с входным каналом 20. Расход горючего газа через выходной канал 2, а газаокислителя через выходной канал 22 равномерно увеличивается до заданного значения.35 Передние торцы плунжеров 8 и 9 при работе не выодят вправо за предел входны каналов 19 и4 Выключение горелки происходит в обратном порядке.Ф 0 р м у л а И з о б р е те н и я Распределительное устройство га зовой горелки, содержащее корпус,между каналами входа н выхода газаокнслителя и каналами входа и выхода горючего газа которого размещеныплунжеры для подачи газаокиспителя и горючего газа, причем внутри плунвратно-поетупательного перемещения полые ципидры, на хоторыхсо стороны выходных каналов установлены клапаны, подшружиненные относительно ппунжеров соединенных штоками с приводом,-а в плунжера для подачи газаокислителя выполнено первоеради альное отверстие для соединения с каналом входа газа-окислителя о т тем, что, с целью повышения надежности устройстве за счет плавной подачи газов и повышения безопасности, в.плунжерах выполнены радиальные отверстия с равличиой пропускной способностью для соединения с каналами входа, при этом радиальные отверстия, выполненные в плунжера для подачи газа-окислителя,расположены по ходу подачи газаокн слителя за первым радиальным отверстием, а в полых цилиндрах выполнен дополнительно каналы, причем каналы входа сообщены с каналам выхода через радиальные отверстия в плунжерах полости и дополнительные каналы полых.цилнндров И клапаны.
