Устройство для термической резки

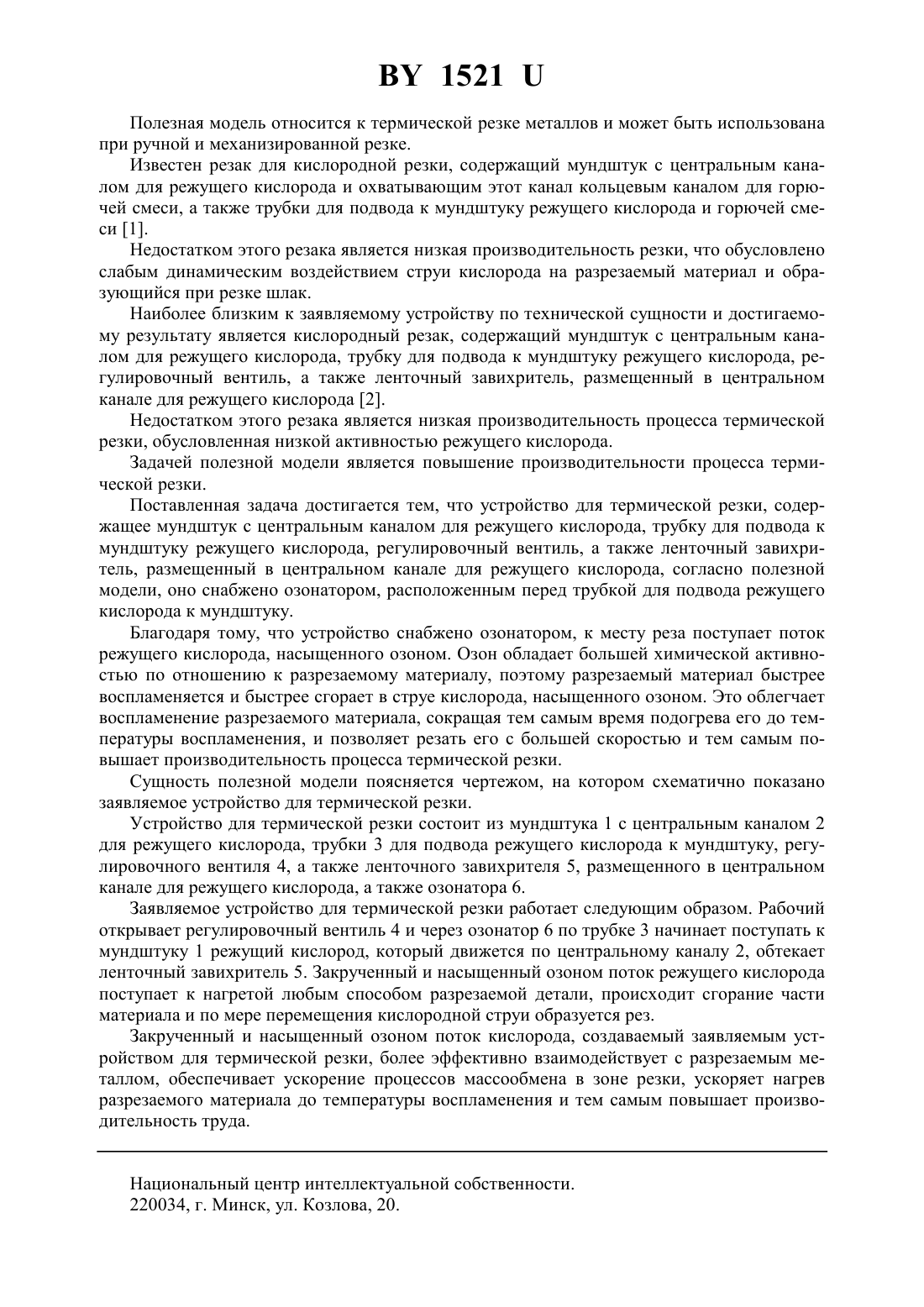

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ТЕРМИЧЕСКОЙ РЕЗКИ(71) Заявители Павлюк Сергей Сергеевич Цумарев Юрий Алексеевич Латыпова Елена Юрьевна Мешкова Екатерина Владимировна Кибкова Диана Петровна(72) Авторы Павлюк Сергей Сергеевич Цумарев Юрий Алексеевич Латыпова Елена Юрьевна Мешкова Екатерина Владимировна Кибкова Диана Петровна(73) Патентообладатели Павлюк Сергей Сергеевич Цумарев Юрий Алексеевич Латыпова Елена Юрьевна Мешкова Екатерина Владимировна Кибкова Диана Петровна(57) Устройство для термической резки, содержащее мундштук с центральным каналом для режущего кислорода, трубку для подвода к мундштуку режущего кислорода, регулировочный вентиль, а также ленточный завихритель, размещенный в центральном канале для режущего кислорода, отличающееся тем, что оно снабжено озонатором, расположенным перед трубкой для подвода режущего кислорода к мундштуку. 1521 Полезная модель относится к термической резке металлов и может быть использована при ручной и механизированной резке. Известен резак для кислородной резки, содержащий мундштук с центральным каналом для режущего кислорода и охватывающим этот канал кольцевым каналом для горючей смеси, а также трубки для подвода к мундштуку режущего кислорода и горючей смеси 1. Недостатком этого резака является низкая производительность резки, что обусловлено слабым динамическим воздействием струи кислорода на разрезаемый материал и образующийся при резке шлак. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является кислородный резак, содержащий мундштук с центральным каналом для режущего кислорода, трубку для подвода к мундштуку режущего кислорода, регулировочный вентиль, а также ленточный завихритель, размещенный в центральном канале для режущего кислорода 2. Недостатком этого резака является низкая производительность процесса термической резки, обусловленная низкой активностью режущего кислорода. Задачей полезной модели является повышение производительности процесса термической резки. Поставленная задача достигается тем, что устройство для термической резки, содержащее мундштук с центральным каналом для режущего кислорода, трубку для подвода к мундштуку режущего кислорода, регулировочный вентиль, а также ленточный завихритель, размещенный в центральном канале для режущего кислорода, согласно полезной модели, оно снабжено озонатором, расположенным перед трубкой для подвода режущего кислорода к мундштуку. Благодаря тому, что устройство снабжено озонатором, к месту реза поступает поток режущего кислорода, насыщенного озоном. Озон обладает большей химической активностью по отношению к разрезаемому материалу, поэтому разрезаемый материал быстрее воспламеняется и быстрее сгорает в струе кислорода, насыщенного озоном. Это облегчает воспламенение разрезаемого материала, сокращая тем самым время подогрева его до температуры воспламенения, и позволяет резать его с большей скоростью и тем самым повышает производительность процесса термической резки. Сущность полезной модели поясняется чертежом, на котором схематично показано заявляемое устройство для термической резки. Устройство для термической резки состоит из мундштука 1 с центральным каналом 2 для режущего кислорода, трубки 3 для подвода режущего кислорода к мундштуку, регулировочного вентиля 4, а также ленточного завихрителя 5, размещенного в центральном канале для режущего кислорода, а также озонатора 6. Заявляемое устройство для термической резки работает следующим образом. Рабочий открывает регулировочный вентиль 4 и через озонатор 6 по трубке 3 начинает поступать к мундштуку 1 режущий кислород, который движется по центральному каналу 2, обтекает ленточный завихритель 5. Закрученный и насыщенный озоном поток режущего кислорода поступает к нагретой любым способом разрезаемой детали, происходит сгорание части материала и по мере перемещения кислородной струи образуется рез. Закрученный и насыщенный озоном поток кислорода, создаваемый заявляемым устройством для термической резки, более эффективно взаимодействует с разрезаемым металлом, обеспечивает ускорение процессов массообмена в зоне резки, ускоряет нагрев разрезаемого материала до температуры воспламенения и тем самым повышает производительность труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
