Кислородный резак

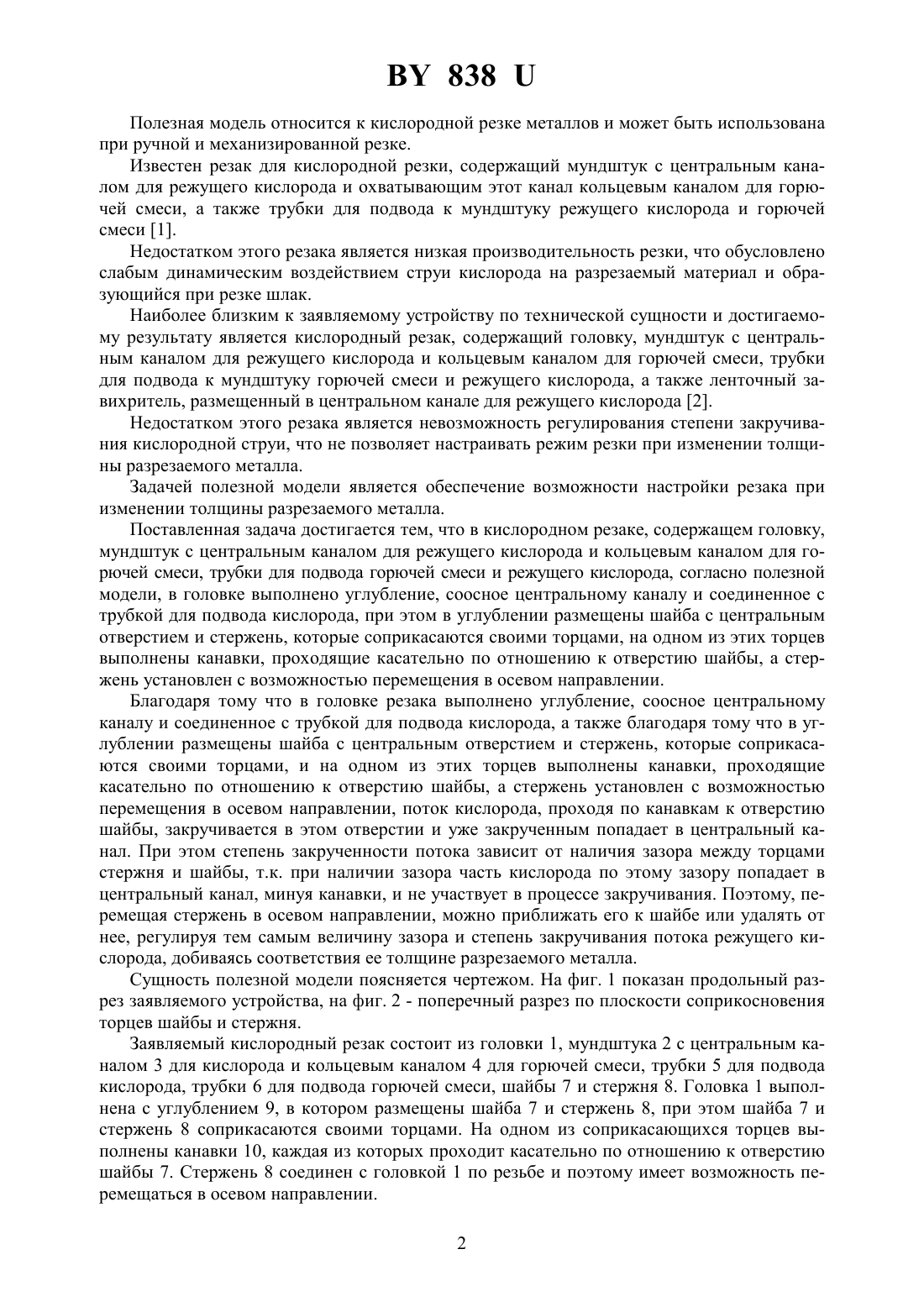

(71) Заявители Павлюк Сергей Сергеевич Цумарев Юрий Алексеевич Латыпова Елена Юрьевна(72) Авторы Павлюк Сергей Сергеевич Цумарев Юрий Алексеевич Латыпова Елена Юрьевна(73) Патентообладатели Павлюк Сергей Сергеевич Цумарев Юрий Алексеевич Латыпова Елена Юрьевна(57) 1. Кислородный резак, содержащий головку, мундштук с центральным каналом для режущего кислорода и кольцевым каналом для горючей смеси, трубки для подвода кислорода и горючей смеси, отличающийся тем, что в головке выполнено углубление, соосное центральному каналу и соединенное с трубкой для подвода кислорода, при этом в углублении размещены шайба с центральным отверстием и стержень, которые соприкасаются своими торцами, на одном из этих торцев выполнены канавки, проходящие касательно по отношению к отверстию шайбы. 2. Кислородный резак по п. 1, отличающийся тем, что стержень установлен в углублении с возможностью перемещения в осевом направлении. 838 Полезная модель относится к кислородной резке металлов и может быть использована при ручной и механизированной резке. Известен резак для кислородной резки, содержащий мундштук с центральным каналом для режущего кислорода и охватывающим этот канал кольцевым каналом для горючей смеси, а также трубки для подвода к мундштуку режущего кислорода и горючей смеси 1. Недостатком этого резака является низкая производительность резки, что обусловлено слабым динамическим воздействием струи кислорода на разрезаемый материал и образующийся при резке шлак. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является кислородный резак, содержащий головку, мундштук с центральным каналом для режущего кислорода и кольцевым каналом для горючей смеси, трубки для подвода к мундштуку горючей смеси и режущего кислорода, а также ленточный завихритель, размещенный в центральном канале для режущего кислорода 2. Недостатком этого резака является невозможность регулирования степени закручивания кислородной струи, что не позволяет настраивать режим резки при изменении толщины разрезаемого металла. Задачей полезной модели является обеспечение возможности настройки резака при изменении толщины разрезаемого металла. Поставленная задача достигается тем, что в кислородном резаке, содержащем головку,мундштук с центральным каналом для режущего кислорода и кольцевым каналом для горючей смеси, трубки для подвода горючей смеси и режущего кислорода, согласно полезной модели, в головке выполнено углубление, соосное центральному каналу и соединенное с трубкой для подвода кислорода, при этом в углублении размещены шайба с центральным отверстием и стержень, которые соприкасаются своими торцами, на одном из этих торцев выполнены канавки, проходящие касательно по отношению к отверстию шайбы, а стержень установлен с возможностью перемещения в осевом направлении. Благодаря тому что в головке резака выполнено углубление, соосное центральному каналу и соединенное с трубкой для подвода кислорода, а также благодаря тому что в углублении размещены шайба с центральным отверстием и стержень, которые соприкасаются своими торцами, и на одном из этих торцев выполнены канавки, проходящие касательно по отношению к отверстию шайбы, а стержень установлен с возможностью перемещения в осевом направлении, поток кислорода, проходя по канавкам к отверстию шайбы, закручивается в этом отверстии и уже закрученным попадает в центральный канал. При этом степень закрученности потока зависит от наличия зазора между торцами стержня и шайбы, т.к. при наличии зазора часть кислорода по этому зазору попадает в центральный канал, минуя канавки, и не участвует в процессе закручивания. Поэтому, перемещая стержень в осевом направлении, можно приближать его к шайбе или удалять от нее, регулируя тем самым величину зазора и степень закручивания потока режущего кислорода, добиваясь соответствия ее толщине разрезаемого металла. Сущность полезной модели поясняется чертежом. На фиг. 1 показан продольный разрез заявляемого устройства, на фиг. 2 - поперечный разрез по плоскости соприкосновения торцев шайбы и стержня. Заявляемый кислородный резак состоит из головки 1, мундштука 2 с центральным каналом 3 для кислорода и кольцевым каналом 4 для горючей смеси, трубки 5 для подвода кислорода, трубки 6 для подвода горючей смеси, шайбы 7 и стержня 8. Головка 1 выполнена с углублением 9, в котором размещены шайба 7 и стержень 8, при этом шайба 7 и стержень 8 соприкасаются своими торцами. На одном из соприкасающихся торцев выполнены канавки 10, каждая из которых проходит касательно по отношению к отверстию шайбы 7. Стержень 8 соединен с головкой 1 по резьбе и поэтому имеет возможность перемещаться в осевом направлении. 2 838 Заявляемый кислородный резак работает следующим образом. При подаче горючей смеси по трубке 6 к кольцевому каналу 4 и ее сгорании происходит подогрев разрезаемого материала до температуры воспламенения, после чего по трубке 5 начинают подавать режущий кислород, который по центральному каналу поступает к нагретой разрезаемой детали. При этом происходит сгорание части материала и по мере перемещения резака образуется рез. Поток режущего кислорода из трубки 5 попадает в полость между углублением 9 и стержнем 8 и далее по касательным канавкам 10 в центральное отверстие шайбы 7. Благодаря вводу потока в отверстие шайбы 7 по касательной к этому отверстию поток закручивается и выходит из канала 3 закрученным. Это улучшает условия сгорания разрезаемого металла и удаления образующегося шлака за счет кривизны траекторий частиц струи, а также вовлечения в процесс резки задней части этой струи. Поворачивая стержень 8, соединенный с головкой 1 по резьбе, можно удалять торец этого стержня от торца шайбы 7 и создавать зазор между упомянутыми торцами. Тогда часть кислорода устремится к центральному каналу 3, минуя канавки 10, и соответственно не будет участвовать в закручивании потока режущего кислорода. Степень закрученности уменьшится, а шаг увеличится. Увеличивая зазор между торцами шайбы 7 и стержня 8 можно уменьшать долю кислорода, который движется по канавкам 10, и увеличивать шаг закрутки, а уменьшая величину зазора, наоборот, уменьшать этот шаг. Максимальная степень закручивания потока кислорода, которая должна применяться при минимальной толщине разрезаемого металла, создается при плотном поджатии стержня 8 к шайбе 7. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
