Быстрая струбцина

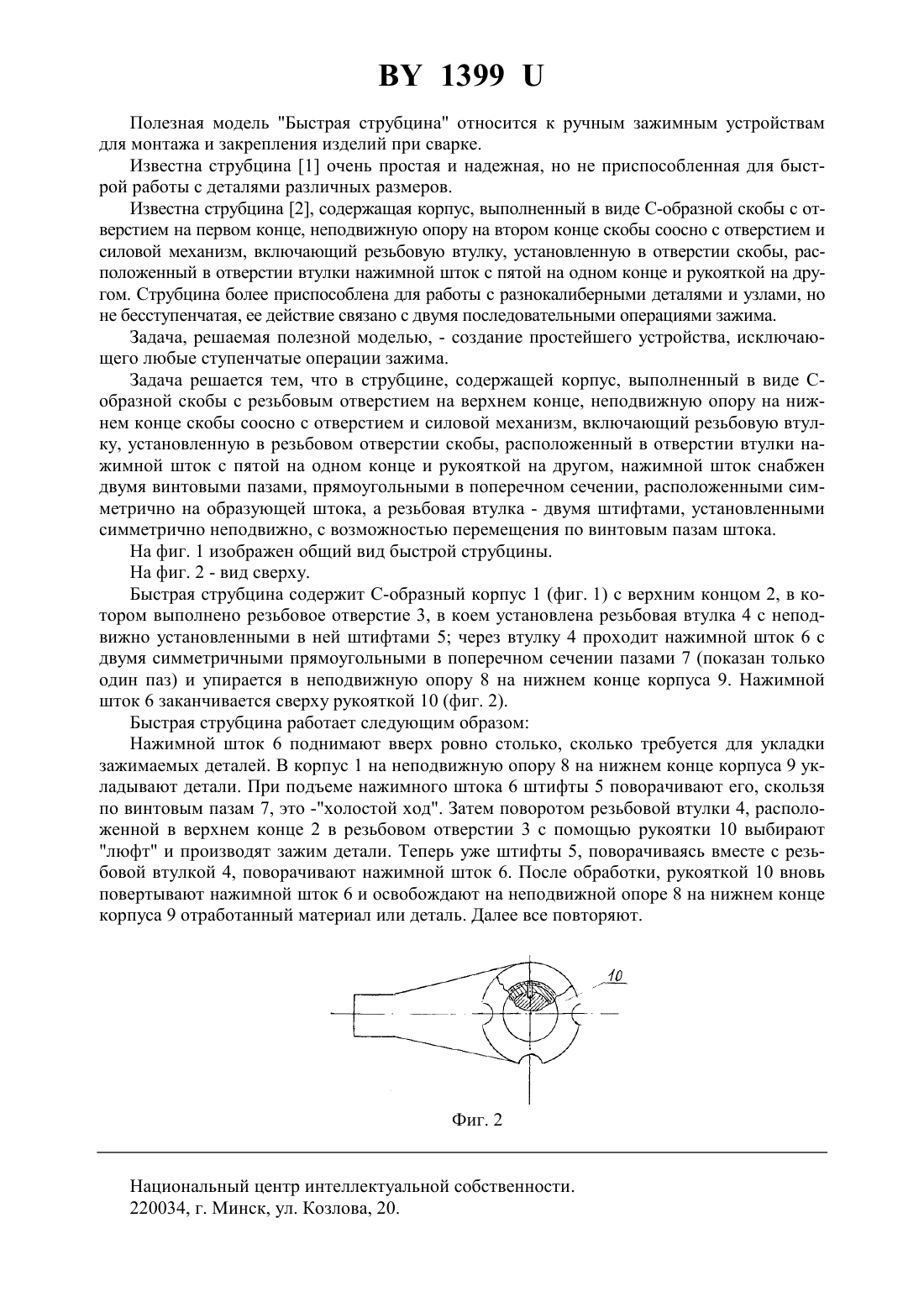

(72) Авторы Новик Наталия Вячеславовна Романенков Владимир Андреевич(57) Быстрая струбцина, содержащая корпус, выполненный в виде С-образной скобы с резьбовым отверстием на верхнем конце, неподвижную опору на нижнем конце скобы соосно с отверстием и силовой механизм, включающий резьбовую втулку, установленную в резьбовом отверстии скобы, расположенный в отверстии втулки нажимной шток с пятой на одном конце и рукояткой на другом и штифты, отличающаяся тем, что нажимной шток снабжен двумя винтовыми пазами, прямоугольными в поперечном сечении, расположенными симметрично на образующей штока, а резьбовая втулка - двумя штифтами,установленными симметрично неподвижно, с возможностью перемещения по винтовым пазам штока. 1399 Полезная модель Быстрая струбцина относится к ручным зажимным устройствам для монтажа и закрепления изделий при сварке. Известна струбцина 1 очень простая и надежная, но не приспособленная для быстрой работы с деталями различных размеров. Известна струбцина 2, содержащая корпус, выполненный в виде С-образной скобы с отверстием на первом конце, неподвижную опору на втором конце скобы соосно с отверстием и силовой механизм, включающий резьбовую втулку, установленную в отверстии скобы, расположенный в отверстии втулки нажимной шток с пятой на одном конце и рукояткой на другом. Струбцина более приспособлена для работы с разнокалиберными деталями и узлами, но не бесступенчатая, ее действие связано с двумя последовательными операциями зажима. Задача, решаемая полезной моделью, - создание простейшего устройства, исключающего любые ступенчатые операции зажима. Задача решается тем, что в струбцине, содержащей корпус, выполненный в виде Собразной скобы с резьбовым отверстием на верхнем конце, неподвижную опору на нижнем конце скобы соосно с отверстием и силовой механизм, включающий резьбовую втулку, установленную в резьбовом отверстии скобы, расположенный в отверстии втулки нажимной шток с пятой на одном конце и рукояткой на другом, нажимной шток снабжен двумя винтовыми пазами, прямоугольными в поперечном сечении, расположенными симметрично на образующей штока, а резьбовая втулка - двумя штифтами, установленными симметрично неподвижно, с возможностью перемещения по винтовым пазам штока. На фиг. 1 изображен общий вид быстрой струбцины. На фиг. 2 - вид сверху. Быстрая струбцина содержит С-образный корпус 1 (фиг. 1) с верхним концом 2, в котором выполнено резьбовое отверстие 3, в коем установлена резьбовая втулка 4 с неподвижно установленными в ней штифтами 5 через втулку 4 проходит нажимной шток 6 с двумя симметричными прямоугольными в поперечном сечении пазами 7 (показан только один паз) и упирается в неподвижную опору 8 на нижнем конце корпуса 9. Нажимной шток 6 заканчивается сверху рукояткой 10 (фиг. 2). Быстрая струбцина работает следующим образом Нажимной шток 6 поднимают вверх ровно столько, сколько требуется для укладки зажимаемых деталей. В корпус 1 на неподвижную опору 8 на нижнем конце корпуса 9 укладывают детали. При подъеме нажимного штока 6 штифты 5 поворачивают его, скользя по винтовым пазам 7, это -холостой ход. Затем поворотом резьбовой втулки 4, расположенной в верхнем конце 2 в резьбовом отверстии 3 с помощью рукоятки 10 выбирают люфт и производят зажим детали. Теперь уже штифты 5, поворачиваясь вместе с резьбовой втулкой 4, поворачивают нажимной шток 6. После обработки, рукояткой 10 вновь повертывают нажимной шток 6 и освобождают на неподвижной опоре 8 на нижнем конце корпуса 9 отработанный материал или деталь. Далее все повторяют. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
