Гидравлический домкрат

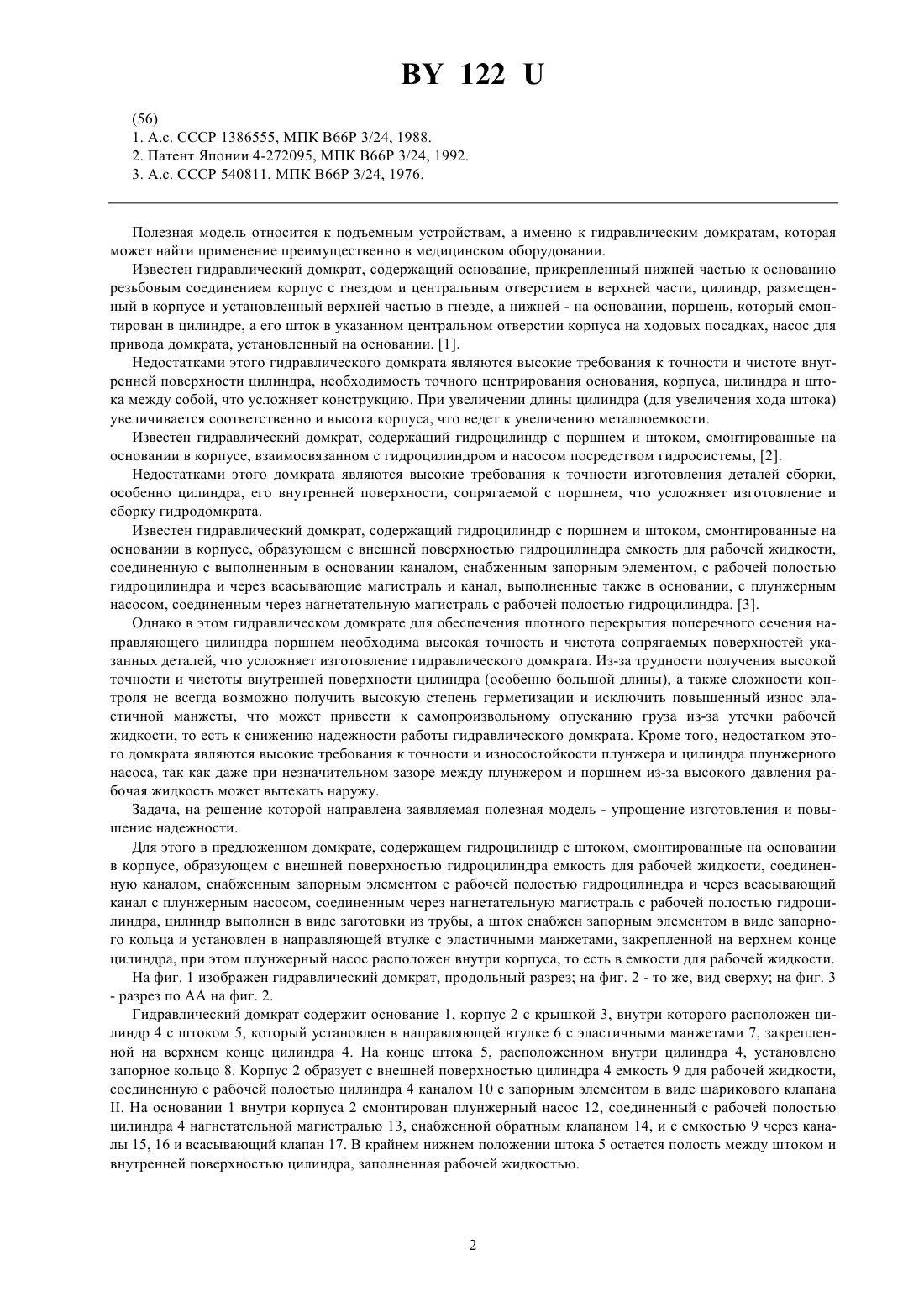

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатели Староверов Николай Викторович, Парфенович Владимир Владимирович, Прохорчик Геннадий Леонидович(57) 1. Гидравлический домкрат, содержащий гидроцилиндр с штоком, смонтированные на основании в корпусе, образующем с внешней поверхностью гидроцилиндра емкость для рабочей жидкости, соединенную с выполненным в основании каналом, снабженным запорным элементом, с рабочей полостью гидроцилиндра и через всасывающий канал, выполненный также в основании, с плунжерным насосом, соединенным через нагнетательную магистраль с рабочей полостью гидроцилиндра, отличающийся тем, что гидроцилиндр выполнен в виде заготовки из трубы, а шток снабжен запорным элементом, например, в виде запорного кольца и установлен в направляющей втулке с эластичными манжетами, смонтированной на верхнем конце гидроцилиндра. 2. Гидравлический домкрат по п.1, отличающийся тем, что плунжерный насос установлен внутри корпуса домкрата. Полезная модель относится к подъемным устройствам, а именно к гидравлическим домкратам, которая может найти применение преимущественно в медицинском оборудовании. Известен гидравлический домкрат, содержащий основание, прикрепленный нижней частью к основанию резьбовым соединением корпус с гнездом и центральным отверстием в верхней части, цилиндр, размещенный в корпусе и установленный верхней частью в гнезде, а нижней - на основании, поршень, который смонтирован в цилиндре, а его шток в указанном центральном отверстии корпуса на ходовых посадках, насос для привода домкрата, установленный на основании. 1. Недостатками этого гидравлического домкрата являются высокие требования к точности и чистоте внутренней поверхности цилиндра, необходимость точного центрирования основания, корпуса, цилиндра и штока между собой, что усложняет конструкцию. При увеличении длины цилиндра (для увеличения хода штока) увеличивается соответственно и высота корпуса, что ведет к увеличению металлоемкости. Известен гидравлический домкрат, содержащий гидроцилиндр с поршнем и штоком, смонтированные на основании в корпусе, взаимосвязанном с гидроцилиндром и насосом посредством гидросистемы, 2. Недостатками этого домкрата являются высокие требования к точности изготовления деталей сборки,особенно цилиндра, его внутренней поверхности, сопрягаемой с поршнем, что усложняет изготовление и сборку гидродомкрата. Известен гидравлический домкрат, содержащий гидроцилиндр с поршнем и штоком, смонтированные на основании в корпусе, образующем с внешней поверхностью гидроцилиндра емкость для рабочей жидкости,соединенную с выполненным в основании каналом, снабженным запорным элементом, с рабочей полостью гидроцилиндра и через всасывающие магистраль и канал, выполненные также в основании, с плунжерным насосом, соединенным через нагнетательную магистраль с рабочей полостью гидроцилиндра. 3. Однако в этом гидравлическом домкрате для обеспечения плотного перекрытия поперечного сечения направляющего цилиндра поршнем необходима высокая точность и чистота сопрягаемых поверхностей указанных деталей, что усложняет изготовление гидравлического домкрата. Из-за трудности получения высокой точности и чистоты внутренней поверхности цилиндра (особенно большой длины), а также сложности контроля не всегда возможно получить высокую степень герметизации и исключить повышенный износ эластичной манжеты, что может привести к самопроизвольному опусканию груза из-за утечки рабочей жидкости, то есть к снижению надежности работы гидравлического домкрата. Кроме того, недостатком этого домкрата являются высокие требования к точности и износостойкости плунжера и цилиндра плунжерного насоса, так как даже при незначительном зазоре между плунжером и поршнем из-за высокого давления рабочая жидкость может вытекать наружу. Задача, на решение которой направлена заявляемая полезная модель - упрощение изготовления и повышение надежности. Для этого в предложенном домкрате, содержащем гидроцилиндр с штоком, смонтированные на основании в корпусе, образующем с внешней поверхностью гидроцилиндра емкость для рабочей жидкости, соединенную каналом, снабженным запорным элементом с рабочей полостью гидроцилиндра и через всасывающий канал с плунжерным насосом, соединенным через нагнетательную магистраль с рабочей полостью гидроцилиндра, цилиндр выполнен в виде заготовки из трубы, а шток снабжен запорным элементом в виде запорного кольца и установлен в направляющей втулке с эластичными манжетами, закрепленной на верхнем конце цилиндра, при этом плунжерный насос расположен внутри корпуса, то есть в емкости для рабочей жидкости. На фиг. 1 изображен гидравлический домкрат, продольный разрез на фиг. 2 - то же, вид сверху на фиг. 3- разрез по АА на фиг. 2. Гидравлический домкрат содержит основание 1, корпус 2 с крышкой 3, внутри которого расположен цилиндр 4 с штоком 5, который установлен в направляющей втулке 6 с эластичными манжетами 7, закрепленной на верхнем конце цилиндра 4. На конце штока 5, расположенном внутри цилиндра 4, установлено запорное кольцо 8. Корпус 2 образует с внешней поверхностью цилиндра 4 емкость 9 для рабочей жидкости,соединенную с рабочей полостью цилиндра 4 каналом 10 с запорным элементом в виде шарикового клапана. На основании 1 внутри корпуса 2 смонтирован плунжерный насос 12, соединенный с рабочей полостью цилиндра 4 нагнетательной магистралью 13, снабженной обратным клапаном 14, и с емкостью 9 через каналы 15, 16 и всасывающий клапан 17. В крайнем нижнем положении штока 5 остается полость между штоком и внутренней поверхностью цилиндра, заполненная рабочей жидкостью. 122 Домкрат работает следующим образом. При движении плунжера 18 вниз рабочая жидкость из цилиндра насоса 12 через открывающийся шариковый клапан 14 и нагнетательную магистраль 13 поступает в рабочий цилиндр 4, перемещая вверх шток 5 вместе с грузом под давлением рабочей жидкости в его торец. При движении плунжера 18 вверх рабочая жидкость из емкости 9 засасывается в цилиндр насоса 12 через всасывающий клапан 17 и каналы 15, 16. Для спуска груза толкателем 19 воздействуют на шарик клапана , клапан открывается и рабочая жидкость возвращается в емкость 9. Скорость спуска груза регулируется большим или меньшим открытием клапана 11. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
