Устройство переменного слива

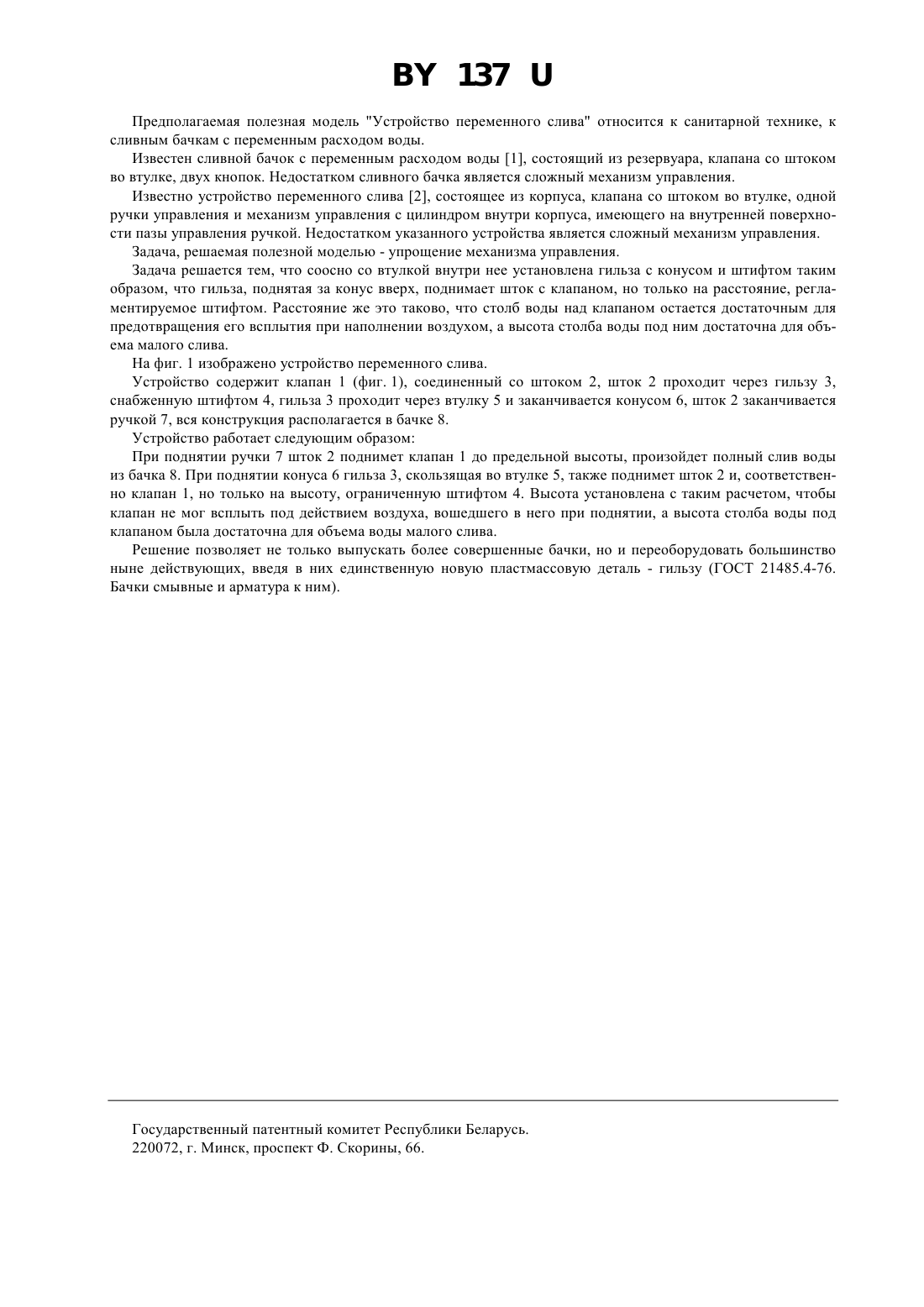

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Устройство переменного слива, содержащее бачок, клапан, соединенный с ручкой посредством штока,установленного во втулке, отличающееся тем, что соосно со втулкой внутри нее установлена с возможностью перемещения по ней гильза, снабженная в верхней части конусом, в нижней части штифтом, причем расстояние между штифтом и втулкой таково, что при подъеме клапана с помощью гильзы, высота столба воды над клапаном достаточна для предотвращения его всплытия при наполнении воздухом, а высота столба воды под ним достаточна для объема малого слива. 137 Предполагаемая полезная модель Устройство переменного слива относится к санитарной технике, к сливным бачкам с переменным расходом воды. Известен сливной бачок с переменным расходом воды 1, состоящий из резервуара, клапана со штоком во втулке, двух кнопок. Недостатком сливного бачка является сложный механизм управления. Известно устройство переменного слива 2, состоящее из корпуса, клапана со штоком во втулке, одной ручки управления и механизм управления с цилиндром внутри корпуса, имеющего на внутренней поверхности пазы управления ручкой. Недостатком указанного устройства является сложный механизм управления. Задача, решаемая полезной моделью - упрощение механизма управления. Задача решается тем, что соосно со втулкой внутри нее установлена гильза с конусом и штифтом таким образом, что гильза, поднятая за конус вверх, поднимает шток с клапаном, но только на расстояние, регламентируемое штифтом. Расстояние же это таково, что столб воды над клапаном остается достаточным для предотвращения его всплытия при наполнении воздухом, а высота столба воды под ним достаточна для объема малого слива. На фиг. 1 изображено устройство переменного слива. Устройство содержит клапан 1 (фиг. 1), соединенный со штоком 2, шток 2 проходит через гильзу 3,снабженную штифтом 4, гильза 3 проходит через втулку 5 и заканчивается конусом 6, шток 2 заканчивается ручкой 7, вся конструкция располагается в бачке 8. Устройство работает следующим образом При поднятии ручки 7 шток 2 поднимет клапан 1 до предельной высоты, произойдет полный слив воды из бачка 8. При поднятии конуса 6 гильза 3, скользящая во втулке 5, также поднимет шток 2 и, соответственно клапан 1, но только на высоту, ограниченную штифтом 4. Высота установлена с таким расчетом, чтобы клапан не мог всплыть под действием воздуха, вошедшего в него при поднятии, а высота столба воды под клапаном была достаточна для объема воды малого слива. Решение позволяет не только выпускать более совершенные бачки, но и переоборудовать большинство ныне действующих, введя в них единственную новую пластмассовую деталь - гильзу (ГОСТ 21485.4-76. Бачки смывные и арматура к ним). Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
