Устройство переменного слива

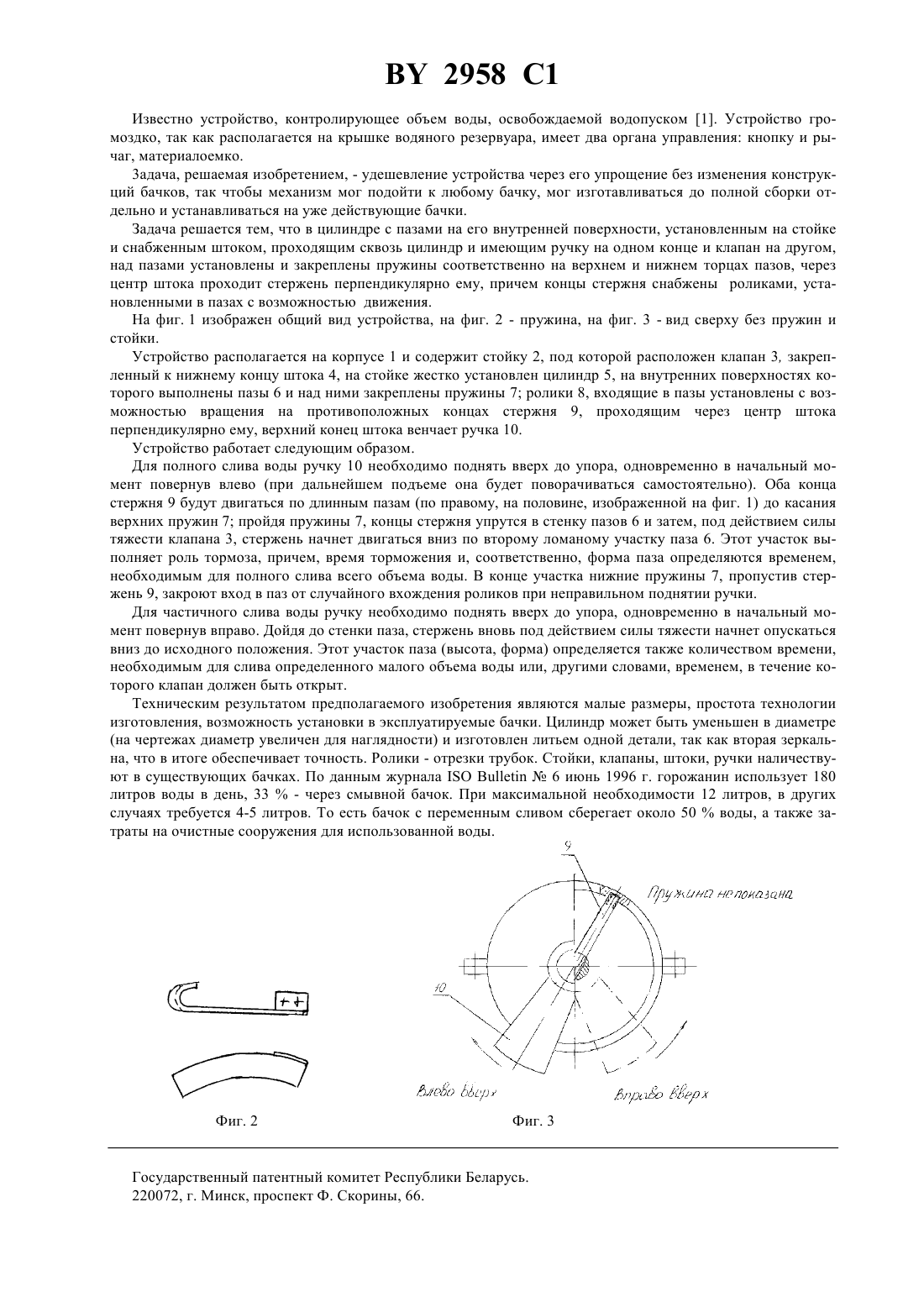

03 3/12 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатели Денисов Леонид Сергеевич,Романенков Владимир Андреевич(57) Устройство переменного слива, содержащее стойку, установленный на ней цилиндр с пазами на его внутренней поверхности, шток, проходящий сквозь цилиндр, с ручкой на одном конце и клапаном на другом, отличающееся тем, что оно снабжено пружинами, установленными над пазами и закрепленными соответственно на верхнем и нижнем торцах пазов, а также стержнем, проходящим через центр штока перпендикулярно ему, причем концы стержня снабжены роликами, установленными в пазах с возможностью движения.(56) 1.2682140 1, МКИ 5 Е 03 1/14, 1993. Устройство относится к санитарной технике, а именно к устройствам регулирования расхода воды в смывных бачках. Известен смывной бачок с устройством переменного слива. Устройство очень сложное. 2958 1 Известно устройство, контролирующее объем воды, освобождаемой водопуском 1. Устройство громоздко, так как располагается на крышке водяного резервуара, имеет два органа управления кнопку и рычаг, материалоемко. 3 адача, решаемая изобретением, - удешевление устройства через его упрощение без изменения конструкций бачков, так чтобы механизм мог подойти к любому бачку, мог изготавливаться до полной сборки отдельно и устанавливаться на уже действующие бачки. Задача решается тем, что в цилиндре с пазами на его внутренней поверхности, установленным на стойке и снабженным штоком, проходящим сквозь цилиндр и имеющим ручку на одном конце и клапан на другом,над пазами установлены и закреплены пружины соответственно на верхнем и нижнем торцах пазов, через центр штока проходит стержень перпендикулярно ему, причем концы стержня снабжены роликами, установленными в пазах с возможностью движения. На фиг. 1 изображен общий вид устройства, на фиг. 2 - пружина, на фиг. 3 - вид сверху без пружин и стойки. Устройство располагается на корпусе 1 и содержит стойку 2, под которой расположен клапан 3, закрепленный к нижнему концу штока 4, на стойке жестко установлен цилиндр 5, на внутренних поверхностях которого выполнены пазы 6 и над ними закреплены пружины 7 ролики 8, входящие в пазы установлены с возможностью вращения на противоположных концах стержня 9, проходящим через центр штока перпендикулярно ему, верхний конец штока венчает ручка 10. Устройство работает следующим образом. Для полного слива воды ручку 10 необходимо поднять вверх до упора, одновременно в начальный момент повернув влево (при дальнейшем подъеме она будет поворачиваться самостоятельно). Оба конца стержня 9 будут двигаться по длинным пазам (по правому, на половине, изображенной на фиг. 1) до касания верхних пружин 7 пройдя пружины 7, концы стержня упрутся в стенку пазов 6 и затем, под действием силы тяжести клапана 3, стержень начнет двигаться вниз по второму ломаному участку паза 6. Этот участок выполняет роль тормоза, причем, время торможения и, соответственно, форма паза определяются временем,необходимым для полного слива всего объема воды. В конце участка нижние пружины 7, ппустив стержень 9, закроют вход в паз от случайного вхождения роликов при неправильном поднятии ручки. Для частичного слива воды ручку необходимо поднять вверх до упора, одновременно в начальный момент повернув вправо. Дойдя до стенки паза, стержень вновь под действием силы тяжести начнет опускаться вниз до исходного положения. Этот участок паза (высота, форма) определяется также количеством времени,необходимым для слива определенного малого объема воды или, другими словами, временем, в течение которого клапан должен быть открыт. Техническим результатом предполагаемого изобретения являются малые размеры, простота технологии изготовления, возможность установки в эксплуатируемые бачки. Цилиндр может быть уменьшен в диаметре(на чертежах диаметр увеличен для наглядности) и изготовлен литьем одной детали, так как вторая зеркальна, что в итоге обеспечивает точность. Ролики - отрезки трубок. Стойки, клапаны, штоки, ручки наличествуют в существующих бачках. По данным журнала 6 июнь 1996 г. горожанин использует 180 литров воды в день, 33- через смывной бачок. При максимальной необходимости 12 литров, в других случаях требуется 4-5 литров. То есть бачок с переменным сливом сберегает около 50 воды, а также затраты на очистные сооружения для использованной воды. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
