Стоматологический инструмент для пломбирования зубов амальгамой

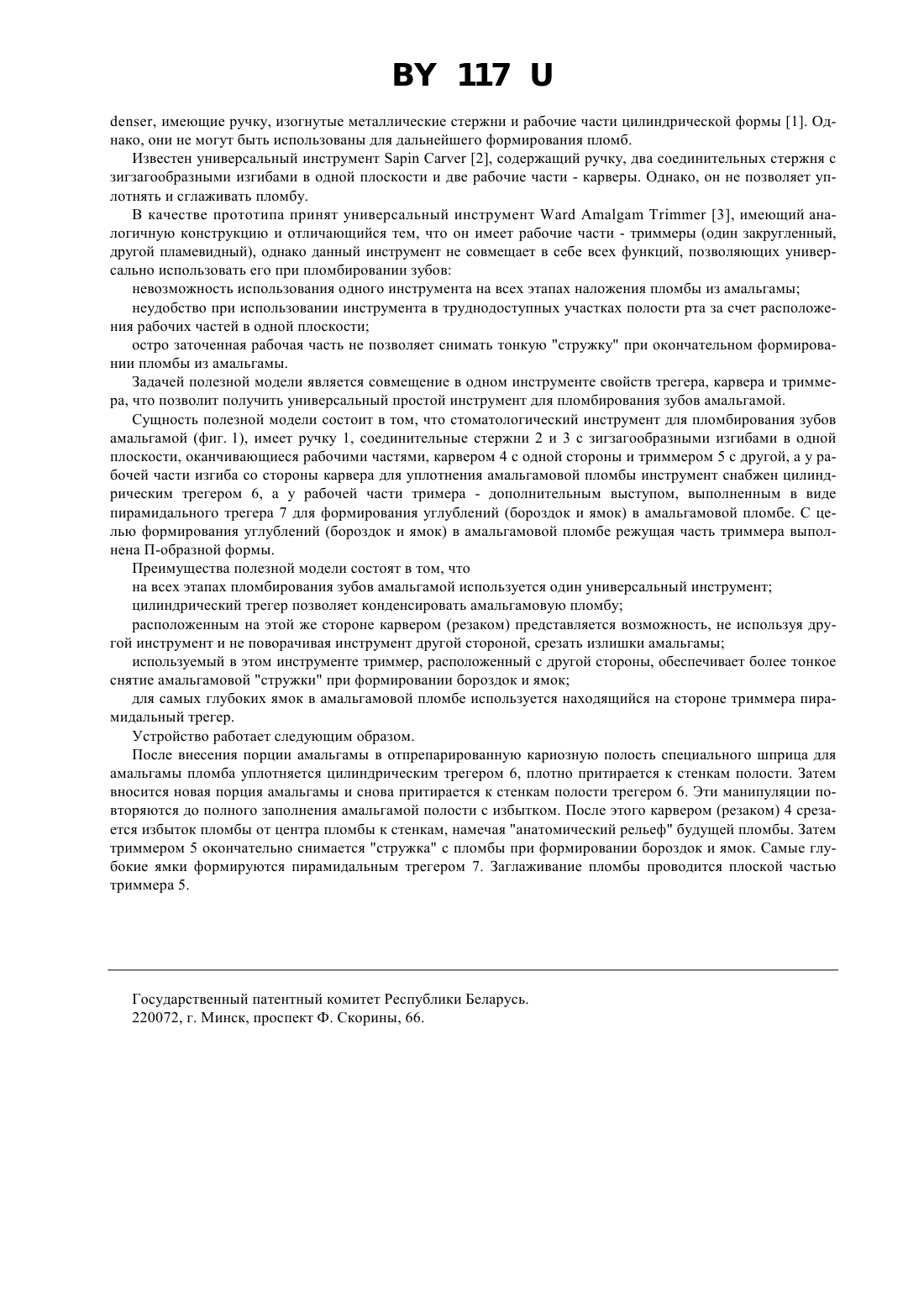

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СТОМАТОЛОГИЧЕСКИЙ ИНСТРУМЕНТ ДЛЯ ПЛОМБИРОВАНИЯ ЗУБОВ АМАЛЬГАМОЙ(71) Заявитель Минский государственный медицинский институт(73) Патентообладатель Минский государственный медицинский институт(57) 1. Стоматологический инструмент для пломбирования зубов амальгамой, содержащий ручку, соединительные стержни с зигзагообразными изгибами в одной плоскости с рабочими частями карвером с одной стороны, триммером с другой, отличающийся тем, что у основания рабочей части карвера расположен цилиндрический трегер, а у основания рабочей части триммер снабжен дополнительным выступом, выполненным в виде пирамидального трегера. 2. Инструмент по п. 1, отличающийся тем, что режущая часть триммера затачивается П-образно.(56) 1.93/94, р. 156 (-), рекламный проспект фирмы ,, . 2., 1989, . 10.2, рекламный проспект фирмы , . 3.1992, .286041-02, рекламный проспект фирмы. Полезная модель относится к области медицины, а именно к терапевтической стоматологии, и может применяться для пломбирования зубов амальгамой. При пломбировании зубов амальгамой поэтапно используются специальные инструменты плагеры, трегеры и штопферы для уплотнения, карверы для срезания излишков пломбы, бэнешеры для сглаживания и триммеры для формирования бороздок и ямок, постоянная смена инструмента составляет некоторые трудности у стоматолога при выполнении операций. Повышенные требования эргономики при сложных анатомических условиях полости рта, при длительных реставрационных работах, выполняемых стоматологом, необходимо создание одного универсального инструмента, позволяющего максимально использовать его на всех этапах при выполнении операций пломбирования зубов амальгамой. Известны универсальные инструменты для уплотнения амальгамовых пломб -117, имеющие ручку, изогнутые металлические стержни и рабочие части цилиндрической формы 1. Однако, они не могут быть использованы для дальнейшего формирования пломб. Известен универсальный инструмент 2, содержащий ручку, два соединительных стержня с зигзагообразными изгибами в одной плоскости и две рабочие части - карверы. Однако, он не позволяет уплотнять и сглаживать пломбу. В качестве прототипа принят универсальный инструмент 3, имеющий аналогичную конструкцию и отличающийся тем, что он имеет рабочие части - триммеры (один закругленный,другой пламевидный), однако данный инструмент не совмещает в себе всех функций, позволяющих универсально использовать его при пломбировании зубов невозможность использования одного инструмента на всех этапах наложения пломбы из амальгамы неудобство при использовании инструмента в труднодоступных участках полости рта за счет расположения рабочих частей в одной плоскости остро заточенная рабочая часть не позволяет снимать тонкую стружку при окончательном формировании пломбы из амальгамы. Задачей полезной модели является совмещение в одном инструменте свойств трегера, карвера и триммера, что позволит получить универсальный простой инструмент для пломбирования зубов амальгамой. Сущность полезной модели состоит в том, что стоматологический инструмент для пломбирования зубов амальгамой (фиг. 1), имеет ручку 1, соединительные стержни 2 и 3 с зигзагообразными изгибами в одной плоскости, оканчивающиеся рабочими частями, карвером 4 с одной стороны и триммером 5 с другой, а у рабочей части изгиба со стороны карвера для уплотнения амальгамовой пломбы инструмент снабжен цилиндрическим трегером 6, а у рабочей части тримера - дополнительным выступом, выполненным в виде пирамидального трегера 7 для формирования углублений (бороздок и ямок) в амальгамовой пломбе. С целью формирования углублений (бороздок и ямок) в амальгамовой пломбе режущая часть триммера выполнена П-образной формы. Преимущества полезной модели состоят в том, что на всех этапах пломбирования зубов амальгамой используется один универсальный инструмент цилиндрический трегер позволяет конденсировать амальгамовую пломбу расположенным на этой же стороне карвером (резаком) представляется возможность, не используя другой инструмент и не поворачивая инструмент другой стороной, срезать излишки амальгамы используемый в этом инструменте триммер, расположенный с другой стороны, обеспечивает более тонкое снятие амальгамовой стружки при формировании бороздок и ямок для самых глубоких ямок в амальгамовой пломбе используется находящийся на стороне триммера пирамидальный трегер. Устройство работает следующим образом. После внесения порции амальгамы в отпрепарированную кариозную полость специального шприца для амальгамы пломба уплотняется цилиндрическим трегером 6, плотно притирается к стенкам полости. Затем вносится новая порция амальгамы и снова притирается к стенкам полости трегером 6. Эти манипуляции повторяются до полного заполнения амальгамой полости с избытком. После этого карвером (резаком) 4 срезается избыток пломбы от центра пломбы к стенкам, намечая анатомический рельеф будущей пломбы. Затем триммером 5 окончательно снимается стружка с пломбы при формировании бороздок и ямок. Самые глубокие ямки формируются пирамидальным трегером 7. Заглаживание пломбы проводится плоской частью триммера 5. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
