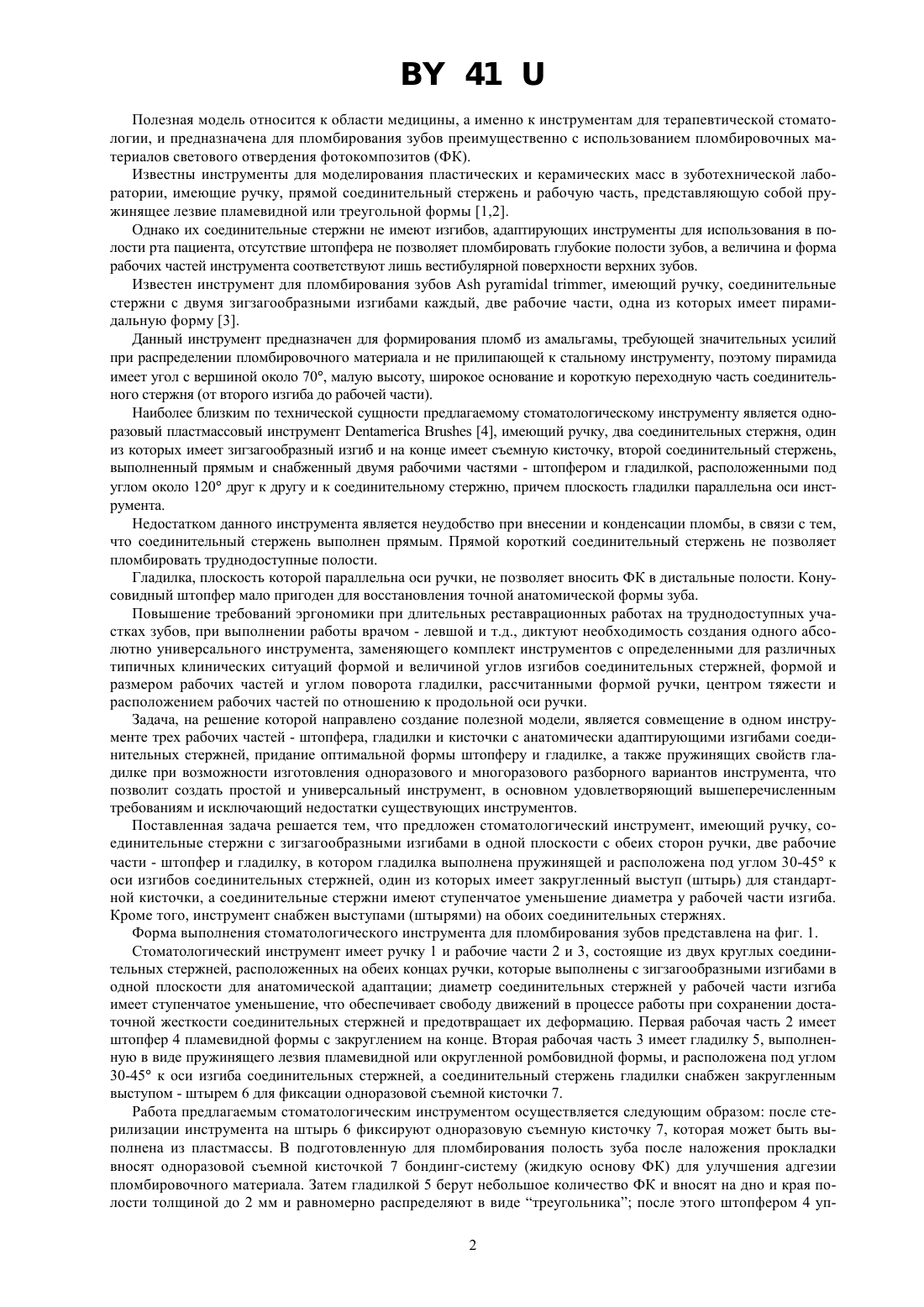

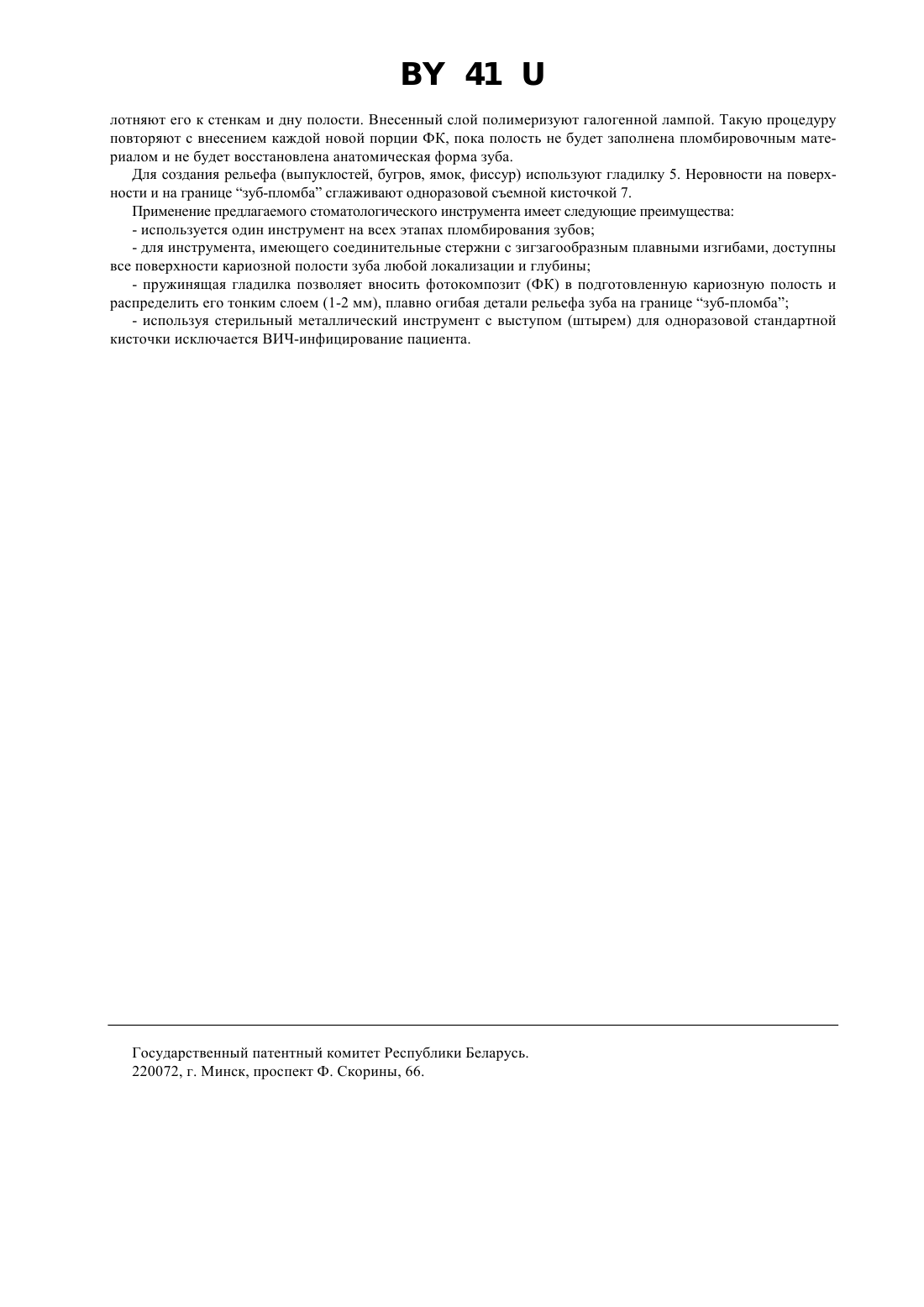

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СТОМАТОЛОГИЧЕСКИЙ ИНСТРУМЕНТ ДЛЯ ПЛОМБИРОВАНИЯ ЗУБОВ(71) Заявитель Минский государственный медицинский институт(73) Патентообладатель Минский государственный медицинский институт(57) 1. Стоматологический инструмент для пломбирования зубов, содержащий ручку, соединительные стержни с изгибами в одной плоскости с обеих сторон ручки, две рабочие части - штопфер и гладилку, отличающийся тем, что изгибы соединительных стержней имеют зигзагообразную форму, а гладилка выполнена пружинящей и расположена под углом 30-45 к оси изгибов соединительных стержней, и на ближнем к гладилке закругленном изгибе соединительного стержня расположен штырь для присоединения стандартной кисточки. 2. Стоматологический инструмент для пломбирования зубов по п.1, отличающийся тем, что одна из рабочих частей - штопфер выполнена пламевидной формы с закруглением на конце. 3. Стоматологический инструмент для пломбирования зубов по п.1, отличающийся тем, что одна из рабочих частей - гладилка выполнена в виде пружинящего лезвия пламевидной или округленной ромбовидной формы. 41 Полезная модель относится к области медицины, а именно к инструментам для терапевтической стоматологии, и предназначена для пломбирования зубов преимущественно с использованием пломбировочных материалов светового отвердения фотокомпозитов (ФК). Известны инструменты для моделирования пластических и керамических масс в зуботехнической лаборатории, имеющие ручку, прямой соединительный стержень и рабочую часть, представляющую собой пружинящее лезвие пламевидной или треугольной формы 1,2. Однако их соединительные стержни не имеют изгибов, адаптирующих инструменты для использования в полости рта пациента, отсутствие штопфера не позволяет пломбировать глубокие полости зубов, а величина и форма рабочих частей инструмента соответствуют лишь вестибулярной поверхности верхних зубов. Известен инструмент для пломбирования зубов, имеющий ручку, соединительные стержни с двумя зигзагообразными изгибами каждый, две рабочие части, одна из которых имеет пирамидальную форму 3. Данный инструмент предназначен для формирования пломб из амальгамы, требующей значительных усилий при распределении пломбировочного материала и не прилипающей к стальному инструменту, поэтому пирамида имеет угол с вершиной около 70, малую высоту, широкое основание и короткую переходную часть соединительного стержня (от второго изгиба до рабочей части). Наиболее близким по технической сущности предлагаемому стоматологическому инструменту является одноразовый пластмассовый инструмент 4, имеющий ручку, два соединительных стержня, один из которых имеет зигзагообразный изгиб и на конце имеет съемную кисточку, второй соединительный стержень,выполненный прямым и снабженный двумя рабочими частями - штопфером и гладилкой, расположенными под углом около 120 друг к другу и к соединительному стержню, причем плоскость гладилки параллельна оси инструмента. Недостатком данного инструмента является неудобство при внесении и конденсации пломбы, в связи с тем,что соединительный стержень выполнен прямым. Прямой короткий соединительный стержень не позволяет пломбировать труднодоступные полости. Гладилка, плоскость которой параллельна оси ручки, не позволяет вносить ФК в дистальные полости. Конусовидный штопфер мало пригоден для восстановления точной анатомической формы зуба. Повышение требований эргономики при длительных реставрационных работах на труднодоступных участках зубов, при выполнении работы врачом - левшой и т.д., диктуют необходимость создания одного абсолютно универсального инструмента, заменяющего комплект инструментов с определенными для различных типичных клинических ситуаций формой и величиной углов изгибов соединительных стержней, формой и размером рабочих частей и углом поворота гладилки, рассчитанными формой ручки, центром тяжести и расположением рабочих частей по отношению к продольной оси ручки. Задача, на решение которой направлено создание полезной модели, является совмещение в одном инструменте трех рабочих частей - штопфера, гладилки и кисточки с анатомически адаптирующими изгибами соединительных стержней, придание оптимальной формы штопферу и гладилке, а также пружинящих свойств гладилке при возможности изготовления одноразового и многоразового разборного вариантов инструмента, что позволит создать простой и универсальный инструмент, в основном удовлетворяющий вышеперечисленным требованиям и исключающий недостатки существующих инструментов. Поставленная задача решается тем, что предложен стоматологический инструмент, имеющий ручку, соединительные стержни с зигзагообразными изгибами в одной плоскости с обеих сторон ручки, две рабочие части - штопфер и гладилку, в котором гладилка выполнена пружинящей и расположена под углом 30-45 к оси изгибов соединительных стержней, один из которых имеет закругленный выступ (штырь) для стандартной кисточки, а соединительные стержни имеют ступенчатое уменьшение диаметра у рабочей части изгиба. Кроме того, инструмент снабжен выступами (штырями) на обоих соединительных стержнях. Форма выполнения стоматологического инструмента для пломбирования зубов представлена на фиг. 1. Стоматологический инструмент имеет ручку 1 и рабочие части 2 и 3, состоящие из двух круглых соединительных стержней, расположенных на обеих концах ручки, которые выполнены с зигзагообразными изгибами в одной плоскости для анатомической адаптации диаметр соединительных стержней у рабочей части изгиба имеет ступенчатое уменьшение, что обеспечивает свободу движений в процессе работы при сохранении достаточной жесткости соединительных стержней и предотвращает их деформацию. Первая рабочая часть 2 имеет штопфер 4 пламевидной формы с закруглением на конце. Вторая рабочая часть 3 имеет гладилку 5, выполненную в виде пружинящего лезвия пламевидной или округленной ромбовидной формы, и расположена под углом 30-45 к оси изгиба соединительных стержней, а соединительный стержень гладилки снабжен закругленным выступом - штырем 6 для фиксации одноразовой съемной кисточки 7. Работа предлагаемым стоматологическим инструментом осуществляется следующим образом после стерилизации инструмента на штырь 6 фиксируют одноразовую съемную кисточку 7, которая может быть выполнена из пластмассы. В подготовленную для пломбирования полость зуба после наложения прокладки вносят одноразовой съемной кисточкой 7 бондинг-систему (жидкую основу ФК) для улучшения адгезии пломбировочного материала. Затем гладилкой 5 берут небольшое количество ФК и вносят на дно и края полости толщиной до 2 мм и равномерно распределяют в виде треугольника после этого штопфером 4 уп 2 41 лотняют его к стенкам и дну полости. Внесенный слой полимеризуют галогенной лампой. Такую процедуру повторяют с внесением каждой новой порции ФК, пока полость не будет заполнена пломбировочным материалом и не будет восстановлена анатомическая форма зуба. Для создания рельефа (выпуклостей, бугров, ямок, фиссур) используют гладилку 5. Неровности на поверхности и на границе зуб-пломба сглаживают одноразовой съемной кисточкой 7. Применение предлагаемого стоматологического инструмента имеет следующие преимущества- используется один инструмент на всех этапах пломбирования зубов- для инструмента, имеющего соединительные стержни с зигзагообразным плавными изгибами, доступны все поверхности кариозной полости зуба любой локализации и глубины- пружинящая гладилка позволяет вносить фотокомпозит (ФК) в подготовленную кариозную полость и распределить его тонким слоем (1-2 мм), плавно огибая детали рельефа зуба на границе зуб-пломба- используя стерильный металлический инструмент с выступом (штырем) для одноразовой стандартной кисточки исключается ВИЧ-инфицирование пациента. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.

МПК / Метки

МПК: A61C 3/08

Метки: пломбирования, стоматологический, инструмент, зубов
