Инъектор стоматологический

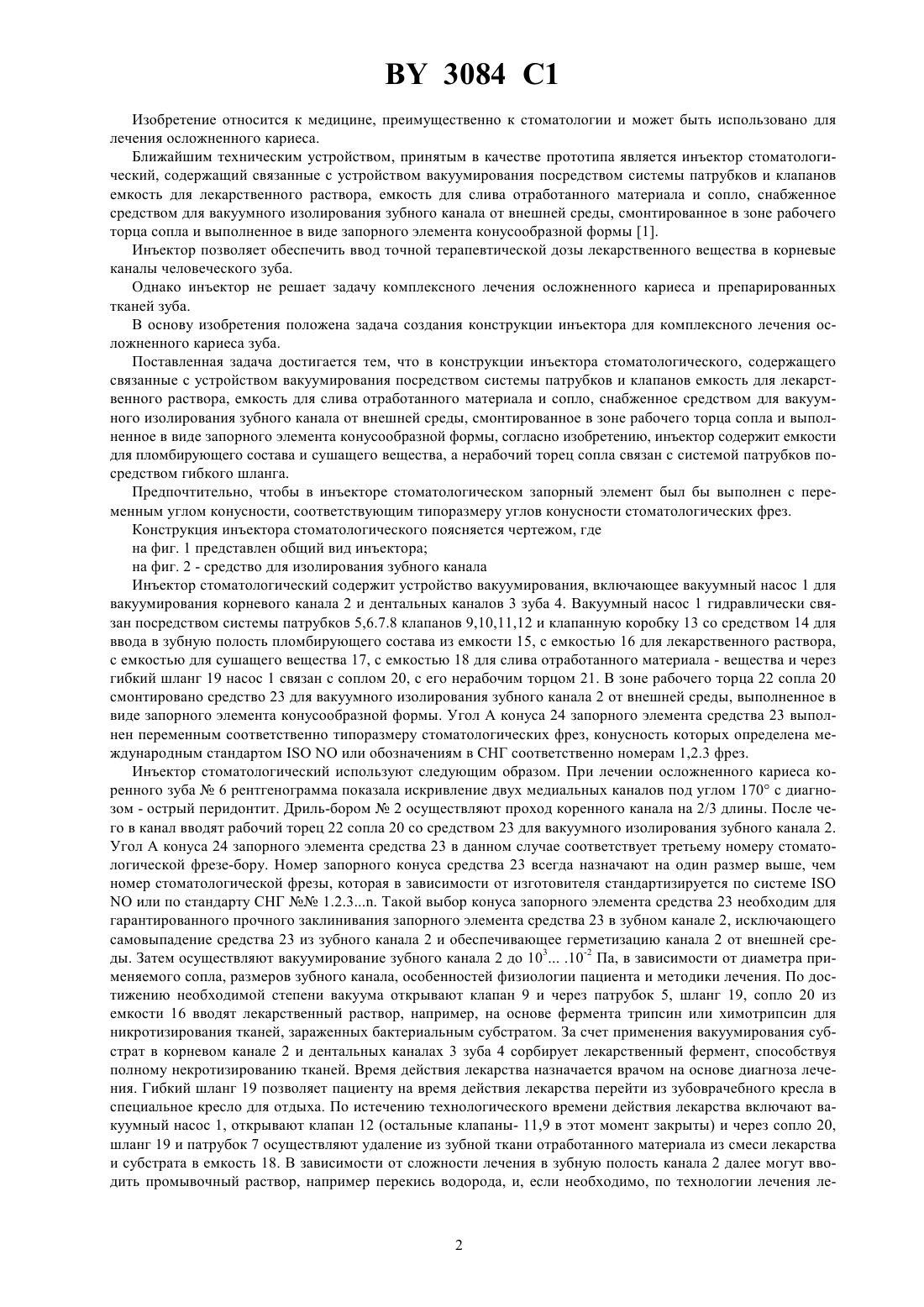

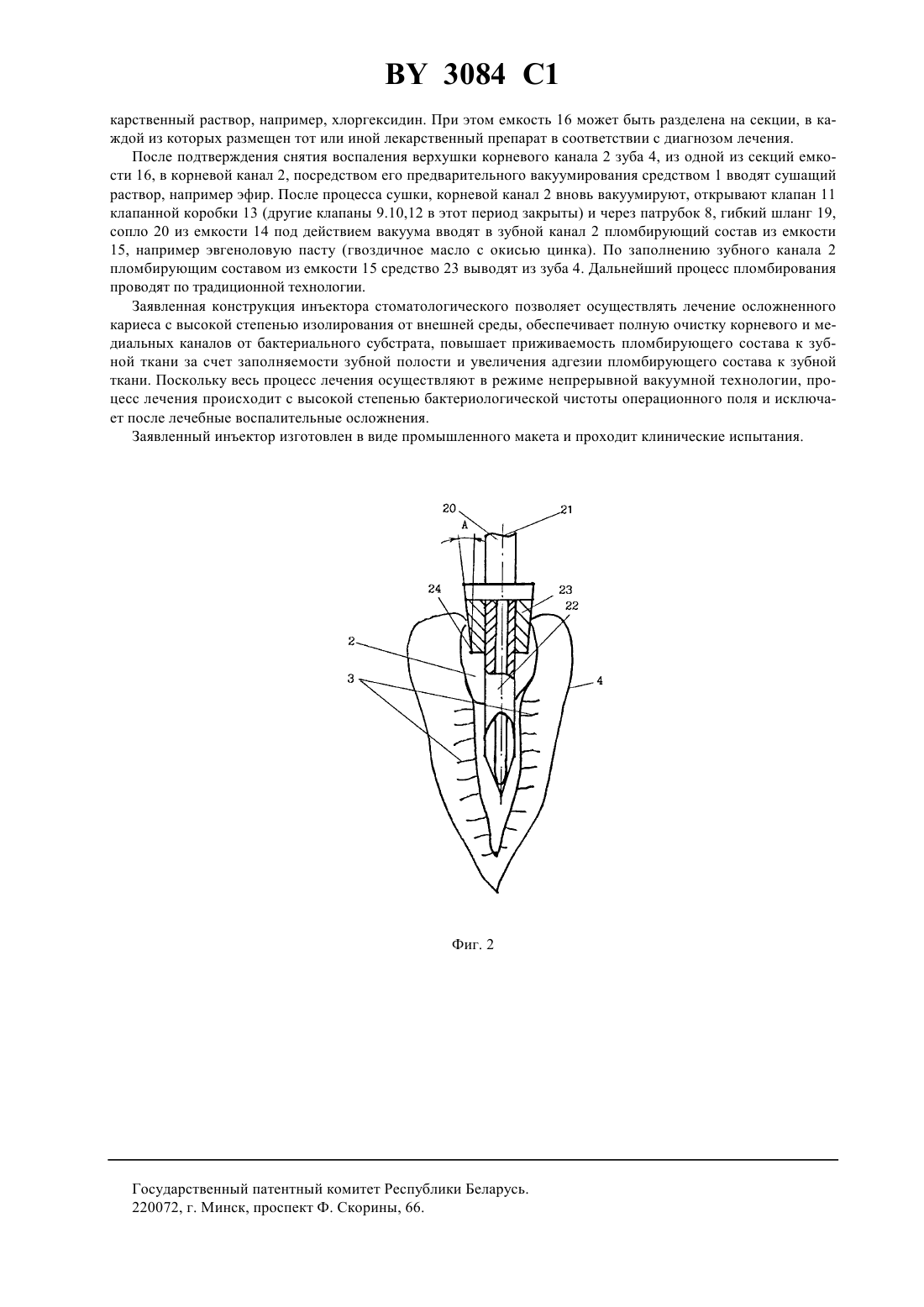

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Бабич Андрей Николаевич(57) 1. Инъектор стоматологический, содержащий связанные с устройством вакуумирования посредством системы патрубков и клапанов емкость для лекарственного раствора, емкость для слива отработанного материала и сопло, снабженное средством для вакуумного изолирования зубного канала от внешней среды,смонтированное в зоне рабочего торца сопла и выполненное в виде запорного элемента конусообразной формы, отличающийся тем, что он содержит емкости для пломбирующего состава и сушащего вещества, а нерабочий торец сопла связан с системой патрубков посредством гибкого шланга. 2. Инъектор по п.1, отличающийся тем, что запорный элемент выполнен с переменным углом конусности, соответствующим типоразмеру углов конусности стоматологических фрез. 3084 1 Изобретение относится к медицине, преимущественно к стоматологии и может быть использовано для лечения осложненного кариеса. Ближайшим техническим устройством, принятым в качестве прототипа является инъектор стоматологический, содержащий связанные с устройством вакуумирования посредством системы патрубков и клапанов емкость для лекарственного раствора, емкость для слива отработанного материала и сопло, снабженное средством для вакуумного изолирования зубного канала от внешней среды, смонтированное в зоне рабочего торца сопла и выполненное в виде запорного элемента конусообразной формы 1. Инъектор позволяет обеспечить ввод точной терапевтической дозы лекарственного вещества в корневые каналы человеческого зуба. Однако инъектор не решает задачу комплексного лечения осложненного кариеса и препарированных тканей зуба. В основу изобретения положена задача создания конструкции инъектора для комплексного лечения осложненного кариеса зуба. Поставленная задача достигается тем, что в конструкции инъектора стоматологического, содержащего связанные с устройством вакуумирования посредством системы патрубков и клапанов емкость для лекарственного раствора, емкость для слива отработанного материала и сопло, снабженное средством для вакуумного изолирования зубного канала от внешней среды, смонтированное в зоне рабочего торца сопла и выполненное в виде запорного элемента конусообразной формы, согласно изобретению, инъектор содержит емкости для пломбирующего состава и сушащего вещества, а нерабочий торец сопла связан с системой патрубков посредством гибкого шланга. Предпочтительно, чтобы в инъекторе стоматологическом запорный элемент был бы выполнен с переменным углом конусности, соответствующим типоразмеру углов конусности стоматологических фрез. Конструкция инъектора стоматологического поясняется чертежом, где на фиг. 1 представлен общий вид инъектора на фиг. 2 - средство для изолирования зубного канала Инъектор стоматологический содержит устройство вакуумирования, включающее вакуумный насос 1 для вакуумирования корневого канала 2 и дентальных каналов 3 зуба 4. Вакуумный насос 1 гидравлически связан посредством системы патрубков 5,6.7.8 клапанов 9,10,11,12 и клапанную коробку 13 со средством 14 для ввода в зубную полость пломбирующего состава из емкости 15, с емкостью 16 для лекарственного раствора,с емкостью для сушащего вещества 17, с емкостью 18 для слива отработанного материала - вещества и через гибкий шланг 19 насос 1 связан с соплом 20, с его нерабочим торцом 21. В зоне рабочего торца 22 сопла 20 смонтировано средство 23 для вакуумного изолирования зубного канала 2 от внешней среды, выполненное в виде запорного элемента конусообразной формы. Угол А конуса 24 запорного элемента средства 23 выполнен переменным соответственно типоразмеру стоматологических фрез, конусность которых определена международным стандартомили обозначениям в СНГ соответственно номерам 1,2.3 фрез. Инъектор стоматологический используют следующим образом. При лечении осложненного кариеса коренного зуба 6 рентгенограмма показала искривление двух медиальных каналов под углом 170 с диагнозом - острый перидонтит. Дриль-бором 2 осуществляют проход коренного канала на 2/3 длины. После чего в канал вводят рабочий торец 22 сопла 20 со средством 23 для вакуумного изолирования зубного канала 2. Угол А конуса 24 запорного элемента средства 23 в данном случае соответствует третьему номеру стоматологической фрезе-бору. Номер запорного конуса средства 23 всегда назначают на один размер выше, чем номер стоматологической фрезы, которая в зависимости от изготовителя стандартизируется по системеили по стандарту СНГ 1.2.3. Такой выбор конуса запорного элемента средства 23 необходим для гарантированного прочного заклинивания запорного элемента средства 23 в зубном канале 2, исключающего самовыпадение средства 23 из зубного канала 2 и обеспечивающее герметизацию канала 2 от внешней среды. Затем осуществляют вакуумирование зубного канала 2 до 103 .10-2 Па, в зависимости от диаметра применяемого сопла, размеров зубного канала, особенностей физиологии пациента и методики лечения. По достижению необходимой степени вакуума открывают клапан 9 и через патрубок 5, шланг 19, сопло 20 из емкости 16 вводят лекарственный раствор, например, на основе фермента трипсин или химотрипсин для никротизирования тканей, зараженных бактериальным субстратом. За счет применения вакуумирования субстрат в корневом канале 2 и дентальных каналах 3 зуба 4 сорбирует лекарственный фермент, способствуя полному некротизированию тканей. Время действия лекарства назначается врачом на основе диагноза лечения. Гибкий шланг 19 позволяет пациенту на время действия лекарства перейти из зубоврачебного кресла в специальное кресло для отдыха. По истечению технологического времени действия лекарства включают вакуумный насос 1, открывают клапан 12 (остальные клапаны- 11,9 в этот момент закрыты) и через сопло 20,шланг 19 и патрубок 7 осуществляют удаление из зубной ткани отработанного материала из смеси лекарства и субстрата в емкость 18. В зависимости от сложности лечения в зубную полость канала 2 далее могут вводить промывочный раствор, например перекись водорода, и, если необходимо, по технологии лечения ле 2 3084 1 карственный раствор, например, хлоргексидин. При этом емкость 16 может быть разделена на секции, в каждой из которых размещен тот или иной лекарственный препарат в соответствии с диагнозом лечения. После подтверждения снятия воспаления верхушки корневого канала 2 зуба 4, из одной из секций емкости 16, в корневой канал 2, посредством его предварительного вакуумирования средством 1 вводят сушащий раствор, например эфир. После процесса сушки, корневой канал 2 вновь вакуумируют, открывают клапан 11 клапанной коробки 13 (другие клапаны 9.10,12 в этот период закрыты) и через патрубок 8, гибкий шланг 19,сопло 20 из емкости 14 под действием вакуума вводят в зубной канал 2 пломбирующий состав из емкости 15, например эвгеноловую пасту (гвоздичное масло с окисью цинка). По заполнению зубного канала 2 пломбирующим составом из емкости 15 средство 23 выводят из зуба 4. Дальнейший процесс пломбирования проводят по традиционной технологии. Заявленная конструкция инъектора стоматологического позволяет осуществлять лечение осложненного кариеса с высокой степенью изолирования от внешней среды, обеспечивает полную очистку корневого и медиальных каналов от бактериального субстрата, повышает приживаемость пломбирующего состава к зубной ткани за счет заполняемости зубной полости и увеличения адгезии пломбирующего состава к зубной ткани. Поскольку весь процесс лечения осуществляют в режиме непрерывной вакуумной технологии, процесс лечения происходит с высокой степенью бактериологической чистоты операционного поля и исключает после лечебные воспалительные осложнения. Заявленный инъектор изготовлен в виде промышленного макета и проходит клинические испытания. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
