Промывочная головка

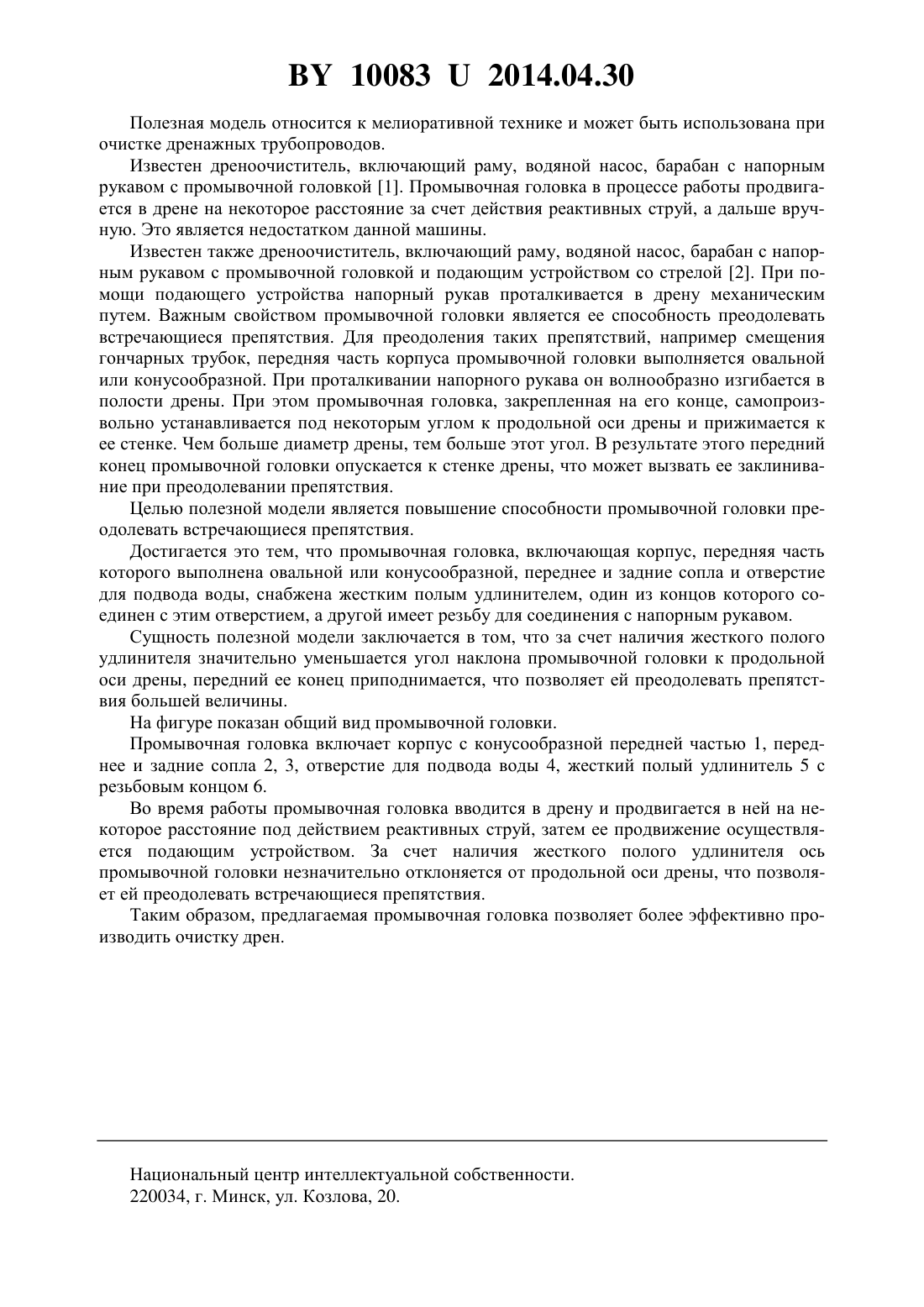

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Болбышко Валерий Александрович Погодин Николай Никитич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Промывочная головка, включающая корпус, передняя часть которого выполнена овальной или конусообразной, переднее и задние сопла и отверстие для подвода воды, отличающаяся тем, что она снабжена жестким полым удлинителем, один из концов которого соединен с отверстием для подвода воды, а другой имеет резьбу для соединения с напорным рукавом.(56) 1. Скотников В.А., Можейко Л.И., Мащенский А.А., Кладов Н.П. Машины для строительства и содержания осушительных дрен. - М. Машиностроение, 1973. - С. 133-137. 2. Патент Великобритании 2037392, 1980. 100832014.04.30 Полезная модель относится к мелиоративной технике и может быть использована при очистке дренажных трубопроводов. Известен дреноочиститель, включающий раму, водяной насос, барабан с напорным рукавом с промывочной головкой 1. Промывочная головка в процессе работы продвигается в дрене на некоторое расстояние за счет действия реактивных струй, а дальше вручную. Это является недостатком данной машины. Известен также дреноочиститель, включающий раму, водяной насос, барабан с напорным рукавом с промывочной головкой и подающим устройством со стрелой 2. При помощи подающего устройства напорный рукав проталкивается в дрену механическим путем. Важным свойством промывочной головки является ее способность преодолевать встречающиеся препятствия. Для преодоления таких препятствий, например смещения гончарных трубок, передняя часть корпуса промывочной головки выполняется овальной или конусообразной. При проталкивании напорного рукава он волнообразно изгибается в полости дрены. При этом промывочная головка, закрепленная на его конце, самопроизвольно устанавливается под некоторым углом к продольной оси дрены и прижимается к ее стенке. Чем больше диаметр дрены, тем больше этот угол. В результате этого передний конец промывочной головки опускается к стенке дрены, что может вызвать ее заклинивание при преодолевании препятствия. Целью полезной модели является повышение способности промывочной головки преодолевать встречающиеся препятствия. Достигается это тем, что промывочная головка, включающая корпус, передняя часть которого выполнена овальной или конусообразной, переднее и задние сопла и отверстие для подвода воды, снабжена жестким полым удлинителем, один из концов которого соединен с этим отверстием, а другой имеет резьбу для соединения с напорным рукавом. Сущность полезной модели заключается в том, что за счет наличия жесткого полого удлинителя значительно уменьшается угол наклона промывочной головки к продольной оси дрены, передний ее конец приподнимается, что позволяет ей преодолевать препятствия большей величины. На фигуре показан общий вид промывочной головки. Промывочная головка включает корпус с конусообразной передней частью 1, переднее и задние сопла 2, 3, отверстие для подвода воды 4, жесткий полый удлинитель 5 с резьбовым концом 6. Во время работы промывочная головка вводится в дрену и продвигается в ней на некоторое расстояние под действием реактивных струй, затем ее продвижение осуществляется подающим устройством. За счет наличия жесткого полого удлинителя ось промывочной головки незначительно отклоняется от продольной оси дрены, что позволяет ей преодолевать встречающиеся препятствия. Таким образом, предлагаемая промывочная головка позволяет более эффективно производить очистку дрен. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
