Дреноочиститель

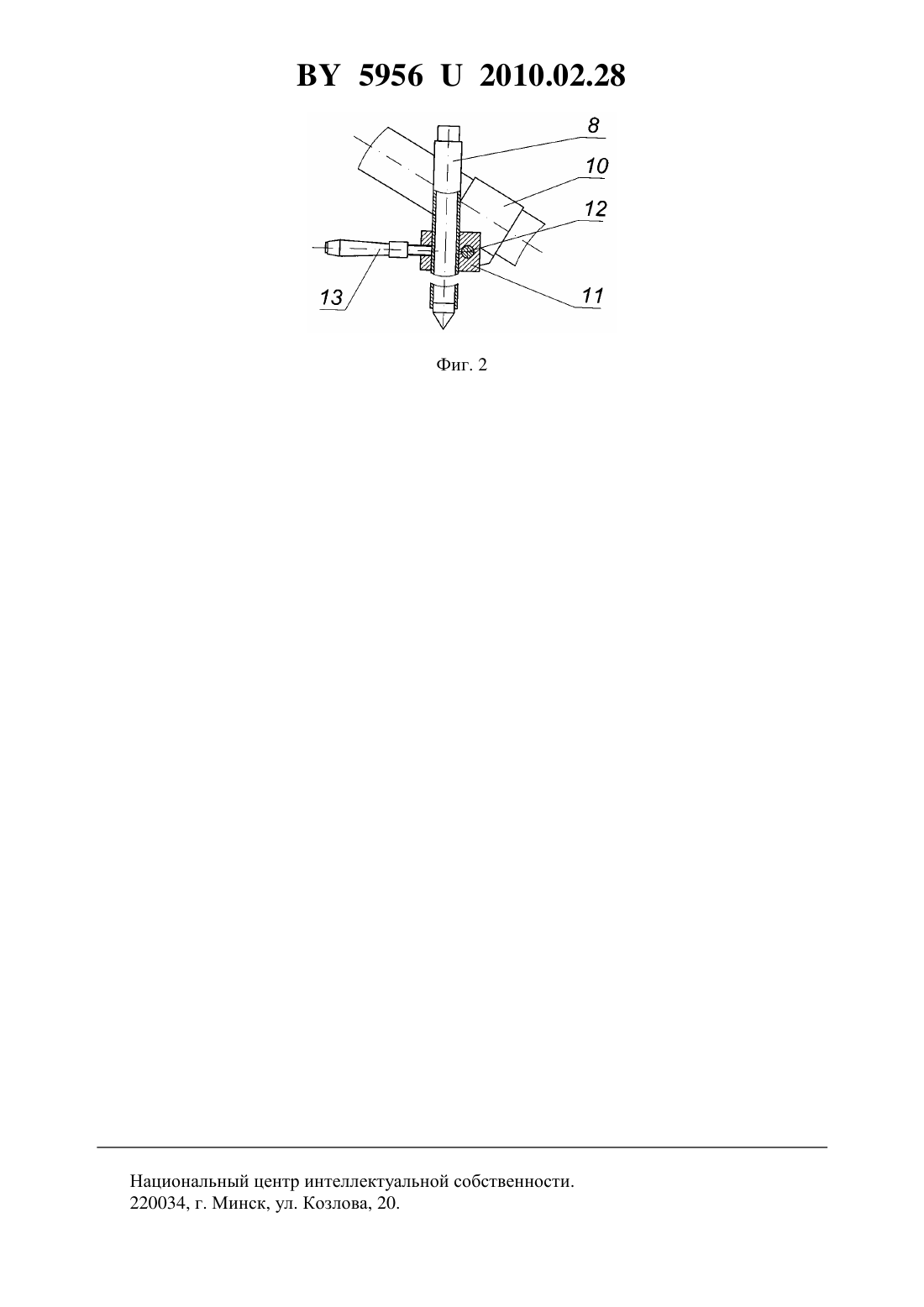

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Болбышко Валерий Александрович Погодин Николай Никитич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Дреноочиститель, включающий раму, водяной насос, барабан с напорным рукавом с промывочной головкой, подающее устройство, отличающийся тем, что он снабжен направляющей, выполненной в виде трубы и опорными штырями, на которых закреплена направляющая на откосе канала, при этом опорные штыри содержат устройство для фиксации направляющей на необходимой высоте, а напорный рукав проходит через направляющую.(56) 1. Скотников В.А., Можейко Л.И., Мащенский А.А., Кладов Н.П. Машины для строительства и содержания осушительных дрен. - М. Машиностроение, 1973. - С. 133-137. 2. Патент Великобритании 2037392, 1980. Полезная модель относится к мелиоративной технике и может быть использована при очистке дренажных трубопроводов. Известен дреноочиститель, включающий раму, водяной насос, барабан с напорным рукавом с промывочной головкой 1. Промывочная головка в процессе работы продвига 59562010.02.28 ется в дрене на некоторое расстояние за счет действия реактивных струй, а дальше вручную. Это является недостатком данной машины. Известен также дреноочиститель, включающий раму, водяной насос, барабан с напорным рукавом с промывочной головкой и подающим устройством со стрелой 2. При помощи подающего устройства напорный рукав проталкивается в дрену механическим путем. При очистке дреноочиститель находится на берме канала и расстояние от устья дрены до него может достигать более 10 м. Установка стрелы с такой консолью значительно усложняет и утяжеляет его конструкцию, затрудняет управление. Поэтому при очистке дрен на каналах с большой шириной и глубиной подача напорного рукава в дрену осуществляется вручную. Задачей полезной модели является упрощение конструкции дреноочистителя, снижение ее материалоемкости, а также исключение ручного труда. Достигается это тем, что дреноочиститель, включающий раму, водяной насос, барабан с напорным рукавом с промывочной головкой и подающее устройство снабжен направляющей, выполненной в виде трубы и опорными штырями, на которых закреплена направляющая на откосе канала, при этом опорные штыри содержат устройство для фиксации направляющей на необходимой высоте, а напорный рукав проходит через направляющую. Сущность полезной модели заключается в том, что дреноочиститель не должен оборудоваться сложной металлоемкой стрелой большой длины, а на откосе канала устанавливается простая и легкая направляющая любой длины и через нее в дрену подающим устройством подается напорный рукав. На фиг. 1 показан общий вид дреноочистителя в рабочем положении. На фиг. 2 показан разрез устройства для фиксации направляющей закрепленного на штыре. Дреноочиститель включает раму 1, водяной насос 2, барабан 3 с напорным рукавом 4 с промывочной головкой 5, подающее устройство 6, направляющую 7, опорные штыри 8,устройство для фиксации 9 направляющей. Устройство для фиксации направляющей состоит из хомута 10, закрепленного на направляющей, корпуса 11, установленного на штыре, причем хомут и корпус соединены осью 12, а корпус фиксируется на штыре посредством откидного винта 13. Для того чтобы произвести очистку дрены дреноочиститель, устанавливают на берме канала напротив устья дрены. Затем устанавливают штыри 8 и с помощью устройства для фиксации 9 закрепляют направляющую 7 на необходимой высоте. Направляющая может состоять из одной или нескольких труб в зависимости от расстояния от устья дрены до дреноочистителя. При этом, чтобы избежать большого зазора между устьем дрены и направляющей используются трубы различной длины. После этого напорный рукав 4 с промывочной головкой 5 вводят в направляющую и затем в дрену. Включают водяной насос 2,с помощью подающего устройства 6 напорный рукав 4 проталкивается в дрену и происходит ее очистка высоконапорными струями воды, истекающими из промывочной головки 5. Таким образом, предлагаемый дреноочиститель при простой конструкции и низкой материалоемкости позволяет производить очистку дрен на каналах любых параметров без применения ручного труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
