Огнепреградитель
Номер патента: 4488
Опубликовано: 30.06.2002
Авторы: Цыганов Валерий Анатольевич, Рагунович Сергей Петрович, Каспер Юрий Владимирович, Нестеров Анатолий Кузьмич
Текст
62 4/00, 62 4/02 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) Огнепреградитель, содержащий корпус, имеющий входной и выходной патрубки, огнепреграждающий элемент, ускоритель пламени, камеру, размещенную по оси корпуса и выполненную со стороны возникновения пламени в виде сопла Лаваля, отличающийся тем, что между корпусом и огнепреграждающим элементом установлена цилиндрическая обечайка, жестко связанная с огнепреграждающим элементом с возможностью перемещения вдоль стенок корпуса вместе с камерой вниз, при этом к камере, со стороны подаваемого газа, прикреплен поршень, а корпус снабжен защелкой для поршня и пружиной, расположенной между нижней частью корпуса и камерой. Изобретение относится к противопожарной технике, в частности к устройствам, предотвращающим распространение пламени в трубопроводах и резервуарах. Известен огнепреградитель, содержащий огнепреграждающий элемент (а.с. СССР 1273139, опубл. 01.08.86). Недостатком огнепреградителя является длительный период возобновления его работы, связанный с нагреванием и остыванием жидкости, двигающей поршни. Наиболее близким по технической сущности является устройство (а.с. СССР 1512628, опубл. 07.10.89), где огнепреградитель снабжен камерой, размещенной на оси корпуса и выполненной со стороны возникновения пламени в виде сопла Лаваля. Специально организованная ударная волна в камере Лаваля образует огнепреграждающий слой и гасит наступающее пламя. Недостатком данного устройства является вероятность повторного зажигания газа при прохождении его через нагретые поверхности. Техническая задача изобретения - повышение надежности огнезащиты. Технический результат достигается тем, что в огнепреградителе, содержащем корпус, имеющем входной и выходной патрубки, огнепреграждающий элемент, ускоритель пламени, камеру, размещенную по оси корпуса и выполненную со стороны возникновения пламени в виде сопла Лаваля, между корпусом и огнепреграждающим элементом установлена цилиндрическая обечайка, жестко связанная с огнепреграждающим элементом с возможностью перемещения вдоль стенок корпуса вместе с камерой вниз, при этом к камере, со стороны подаваемого газа, прикреплен поршень, а корпус снабжен защелкой для поршня и пружиной, расположенной между нижней частью корпуса и камерой. На фиг. 1 изображен общий вид огнепреградителя при нормальной подаче газа на фиг. 2 - фрагмент огнепреградителя при перекрытии газа. Огнепреградитель содержит корпус 1 с входным 2 и выходным 3 патрубками, огнепреграждающий элемент 4, камеру 5, цилиндрическую обечайку 6, ускоритель пламени 7, выполненный в виде трубы. Ускоритель пламени 7 крепится к корпусу 1 посредством штанги 8. Поршень 9 прикреплен к нижней части камеры 5, защелка 10 выведена в наружную часть корпуса 1, пружина 11 расположена между нижней частью корпуса и камерой 5. Огнепреградитель работает следующим образом. При нормальной подаче газа последний через входной патрубок 2 поступает в корпус 1 огнепреградителя, проходит огнепреграждающий элемент 4 и, заполняя пространство камеры 5, направляется к потребителю через выходной патрубок 3. При загорании газа со стороны потребителя через патрубок 3 в корпус 1 огнепреградителя входит пламя и поджигает газ в ускорителе пламени 7, где спокойное горение переходит во взрыв. Из нижнего конца ускорителя пламени 7 выходит волна сжатия, что вызывает воспламенение в камере 5. Поток продуктов реакции горения, выходя из камеры 5, образует нереагирующий слой между движущимся к огнепреграждающему элементу 4 фронтом пламени и выходящим из него новым газом, что и приводит к тушению пламени. Под действием реактивных сил камера 5, огнепреграждающий элемент 4 и обечайка 6 перемещаются вниз,поршень 9 перекрывает входной патрубок 2. Защелка 10 фиксирует положение поршня 9. При снятии с зажима защелки 10 пружина 11 возвращает камеру 5 в исходное положение. При образовании нереагирующих продуктов в камере и выходе их через камеру (сверхзвуковой взрыв) жестко соединенные огнепреграждающий элемент 4, камера 5 и цилиндрическая обечайка 6 резко подаются вниз и поршень 9 перекрывает выходной патрубок 3 газа. Зажим 10 закрепляет поршень у камеры. Газ перекрывается, его новое возгорание невозможно, исключается длительное нагревание поверхностей огнепреграждающего элемента. В связи с этим нерабочее время огнепреградителя уменьшается. Представленный огнепреградитель отличается надежностью и быстродействием защиты. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.

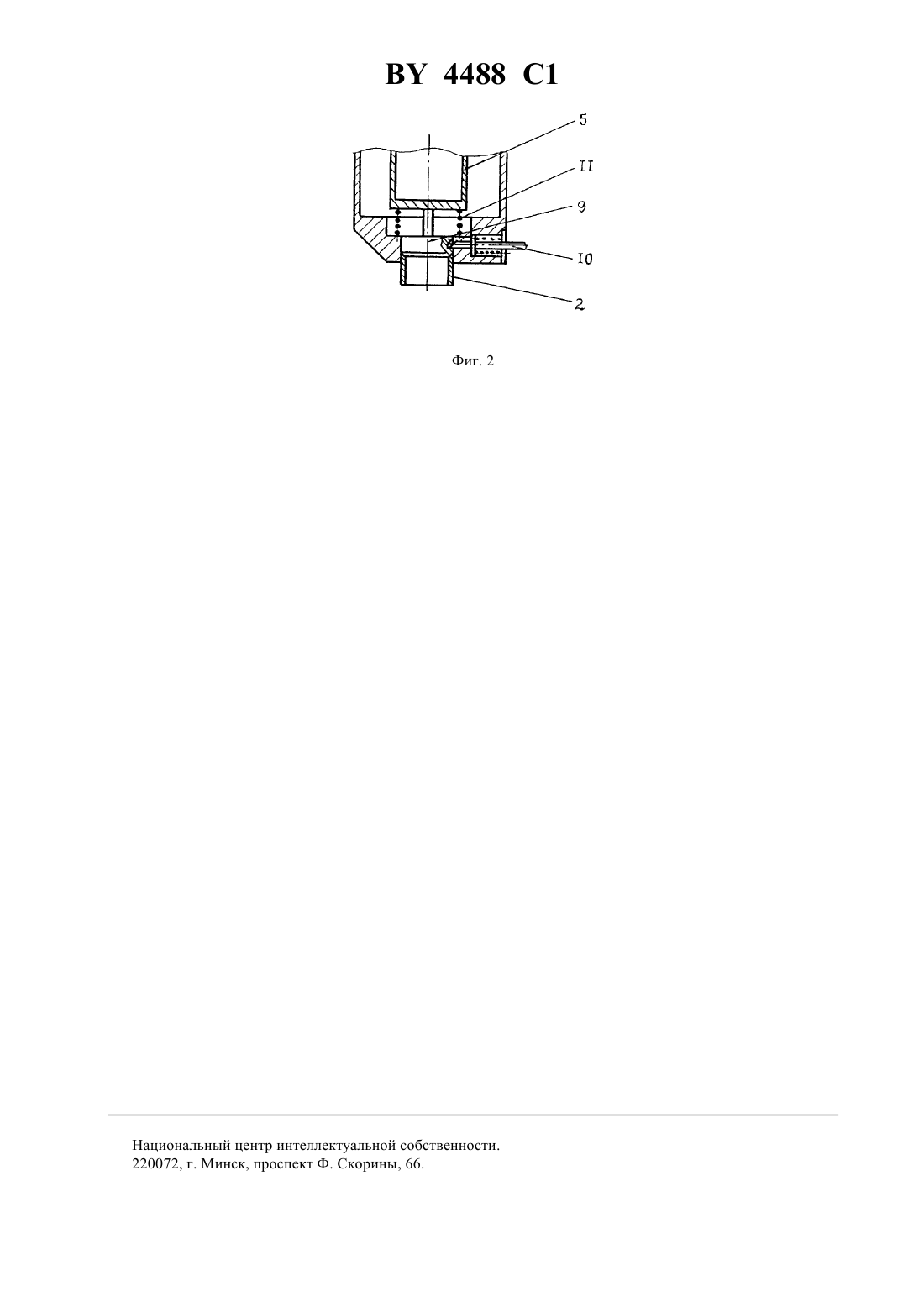

МПК / Метки
МПК: A62C 4/02, A62C 4/00, A62C 3/04
Метки: огнепреградитель
