Огнепреградитель

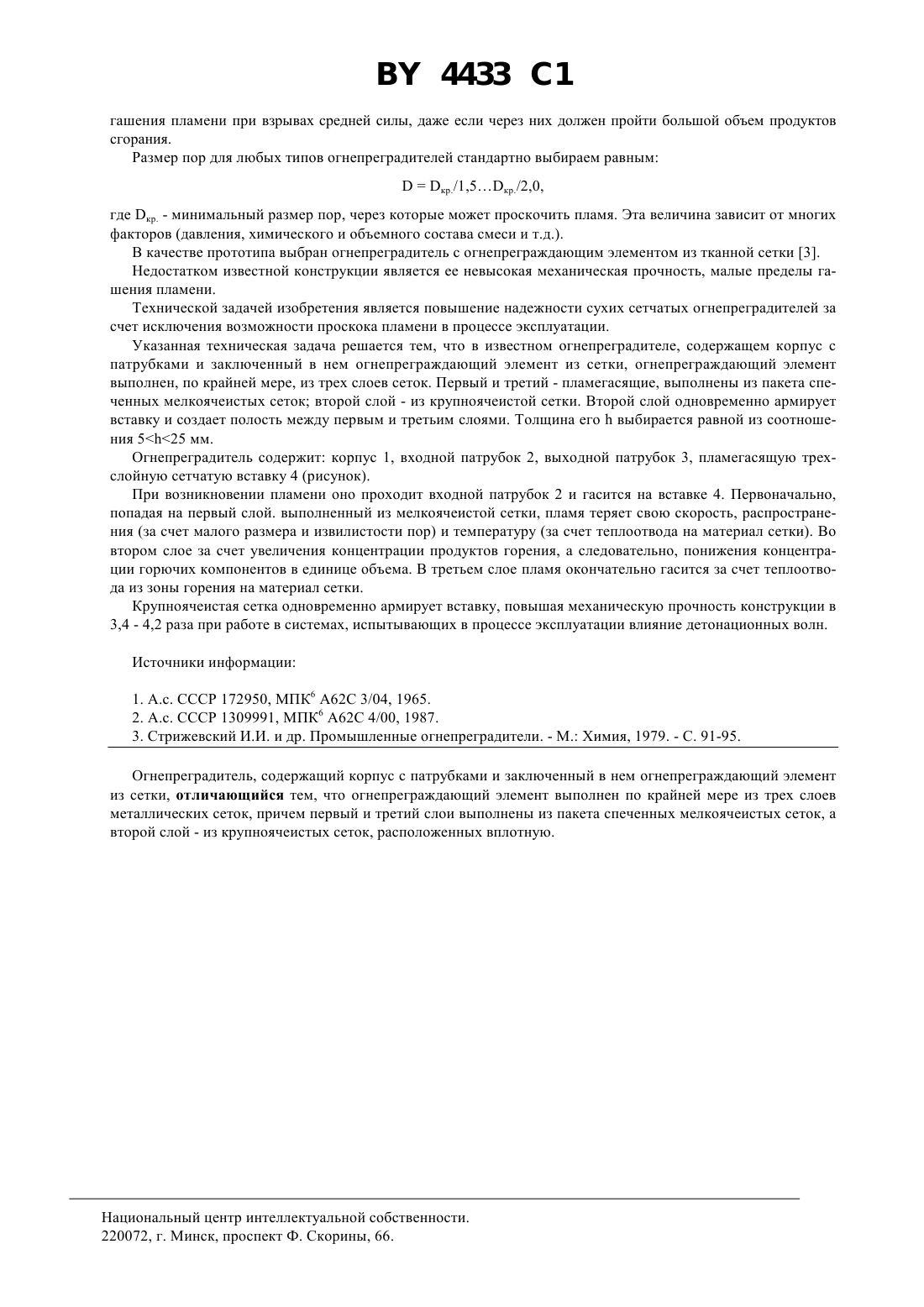

(71) Заявитель Научно-исследовательский институт порошковой металлургии с опытным производством(73) Патентообладатель Научно-исследовательский институт порошковой металлургии с опытным производством(57) Изобретение относится к противопожарной технике и может быть использовано в устройствах, ограничивающих распространение огня. Изобретение направлено на повышение надежности сухих сетчатых огнепреградителей. Огнепреградитель содержит корпус с патрубками и заключенный в нем огнепреграждающий элемент из сетки, выполненный, по крайней мере, из трех слоев металлических сеток, причем первый и третий слои выполнены из пакета спеченных мелкоячеистых сеток, а второй слой - из крупноячеистых сеток, расположенных вплотную. Изобретение относится к противопожарной технике, а именно к устройствам, ограничивающим возможность распространения огня. Известны сухие огнепреградители, состоящие из корпуса с размещенной внутри него пламегасящей вставки из перфорированных дисков 1, шарообразных гранул 2, сетки 3 и др. Тип вставки выбирается исходя из конкретных условий работы. Так, перфорированные диски используют при высоких давлениях и бедных смесях, шарообразные гранулы применяют в системах газоснабжения большой производительности,сетчатые огнепреградители как достаточно дешевые и простые по конструкции могут использоваться для 4433 1 гашения пламени при взрывах средней силы, даже если через них должен пройти большой объем продуктов сгорания. Размер пор для любых типов огнепреградителей стандартно выбираем равнымкр./1,5 кр./2,0,где кр. - минимальный размер пор, через которые может проскочить пламя. Эта величина зависит от многих факторов (давления, химического и объемного состава смеси и т.д.). В качестве прототипа выбран огнепреградитель с огнепреграждающим элементом из тканной сетки 3. Недостатком известной конструкции является ее невысокая механическая прочность, малые пределы гашения пламени. Технической задачей изобретения является повышение надежности сухих сетчатых огнепреградителей за счет исключения возможности проскока пламени в процессе эксплуатации. Указанная техническая задача решается тем, что в известном огнепреградителе, содержащем корпус с патрубками и заключенный в нем огнепреграждающий элемент из сетки, огнепреграждающий элемент выполнен, по крайней мере, из трех слоев сеток. Первый и третий - пламегасящие, выполнены из пакета спеченных мелкоячеистых сеток второй слой - из крупноячеистой сетки. Второй слой одновременно армирует вставку и создает полость между первым и третьим слоями. Толщина еговыбирается равной из соотношения 525 мм. Огнепреградитель содержит корпус 1, входной патрубок 2, выходной патрубок 3, пламегасящую трехслойную сетчатую вставку 4 (рисунок). При возникновении пламени оно проходит входной патрубок 2 и гасится на вставке 4. Первоначально,попадая на первый слой. выполненный из мелкоячеистой сетки, пламя теряет свою скорость, распространения (за счет малого размера и извилистости пор) и температуру (за счет теплоотвода на материал сетки). Во втором слое за счет увеличения концентрации продуктов горения, а следовательно, понижения концентрации горючих компонентов в единице объема. В третьем слое пламя окончательно гасится за счет теплоотвода из зоны горения на материал сетки. Крупноячеистая сетка одновременно армирует вставку, повышая механическую прочность конструкции в 3,4 - 4,2 раза при работе в системах, испытывающих в процессе эксплуатации влияние детонационных волн. Источники информации 1. А.с. СССР 172950, МПК 6 А 62 С 3/04, 1965. 2. А.с. СССР 1309991, МПК 6 А 62 С 4/00, 1987. 3. Стрижевский И.И. и др. Промышленные огнепреградители. - М. Химия, 1979. - С. 91-95. Огнепреградитель, содержащий корпус с патрубками и заключенный в нем огнепреграждающий элемент из сетки, отличающийся тем, что огнепреграждающий элемент выполнен по крайней мере из трех слоев металлических сеток, причем первый и третий слои выполнены из пакета спеченных мелкоячеистых сеток, а второй слой - из крупноячеистых сеток, расположенных вплотную. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
