Валково-тарельчатая мельница

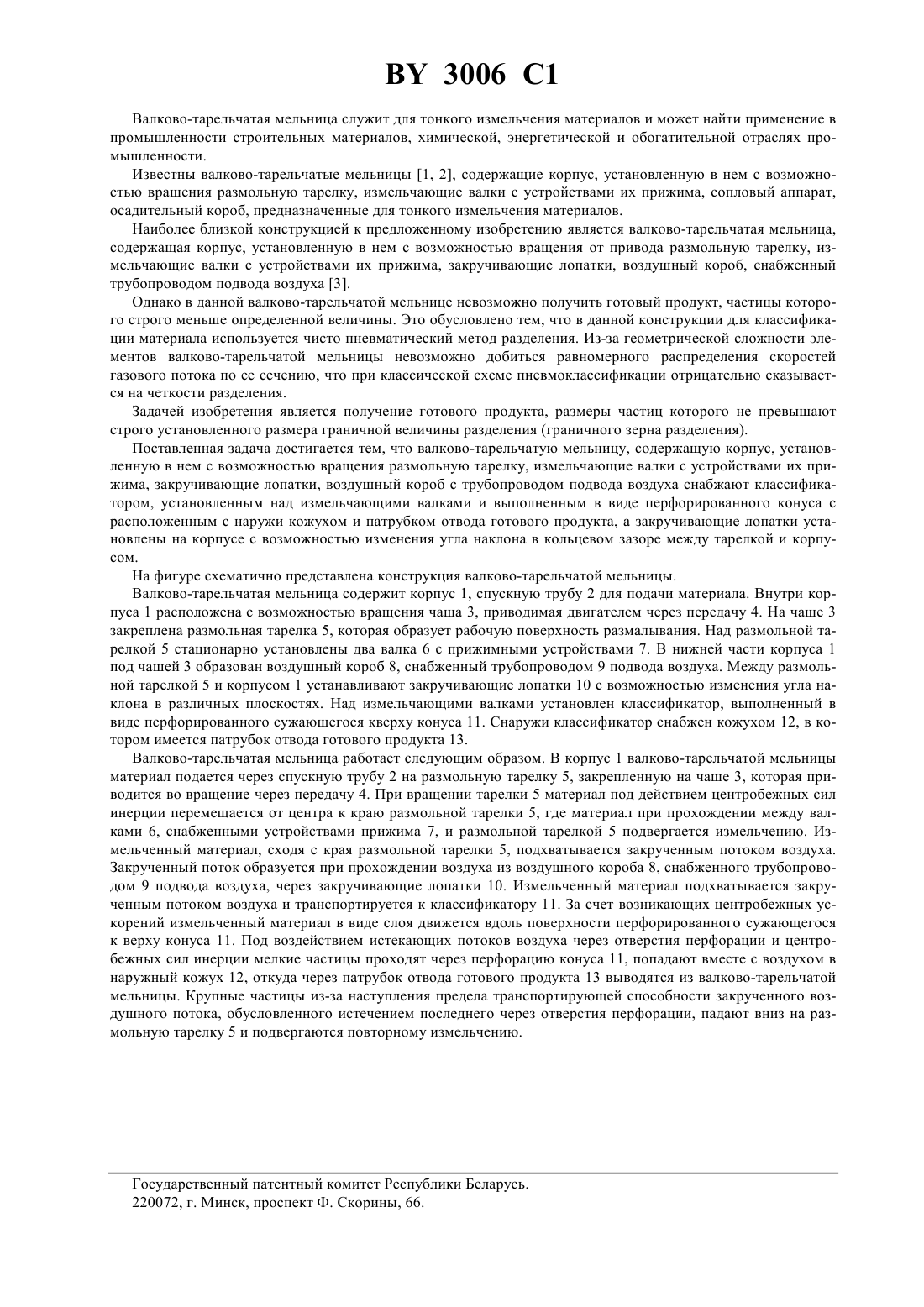

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Производственный кооператив Технолог(73) Патентообладатель Производственный кооператив Технолог(57) Валково-тарельчатая мельница, содержащая корпус, установленную в нем с возможностью вращения размольную тарелку, измельчающие валки с устройствами их прижима, закручивающие лопатки, воздушный короб с трубопроводом подвода воздуха, отличающаяся тем, что она снабжена классификатором, установленным над измельчающими валками и выполненным в виде перфорированного конуса с расположенным снаружи кожухом и патрубком отвода готового продукта, а закручивающие лопатки установлены на корпусе с возможностью изменения угла наклона в кольцевом зазоре между тарелкой и корпусом. 3006 1 Валково-тарельчатая мельница служит для тонкого измельчения материалов и может найти применение в промышленности строительных материалов, химической, энергетической и обогатительной отраслях промышленности. Известны валково-тарельчатые мельницы 1, 2, содержащие корпус, установленную в нем с возможностью вращения размольную тарелку, измельчающие валки с устройствами их прижима, сопловый аппарат,осадительный короб, предназначенные для тонкого измельчения материалов. Наиболее близкой конструкцией к предложенному изобретению является валково-тарельчатая мельница,содержащая корпус, установленную в нем с возможностью вращения от привода размольную тарелку, измельчающие валки с устройствами их прижима, закручивающие лопатки, воздушный короб, снабженный трубопроводом подвода воздуха 3. Однако в данной валково-тарельчатой мельнице невозможно получить готовый продукт, частицы которого строго меньше определенной величины. Это обусловлено тем, что в данной конструкции для классификации материала используется чисто пневматический метод разделения. Из-за геометрической сложности элементов валково-тарельчатой мельницы невозможно добиться равномерного распределения скоростей газового потока по ее сечению, что при классической схеме пневмоклассификации отрицательно сказывается на четкости разделения. Задачей изобретения является получение готового продукта, размеры частиц которого не превышают строго установленного размера граничной величины разделения (граничного зерна разделения). Поставленная задача достигается тем, что валково-тарельчатую мельницу, содержащую корпус, установленную в нем с возможностью вращения размольную тарелку, измельчающие валки с устройствами их прижима, закручивающие лопатки, воздушный короб с трубопроводом подвода воздуха снабжают классификатором, установленным над измельчающими валками и выполненным в виде перфорированного конуса с расположенным с наружи кожухом и патрубком отвода готового продукта, а закручивающие лопатки установлены на корпусе с возможностью изменения угла наклона в кольцевом зазоре между тарелкой и корпусом. На фигуре схематично представлена конструкция валково-тарельчатой мельницы. Валково-тарельчатая мельница содержит корпус 1, спускную трубу 2 для подачи материала. Внутри корпуса 1 расположена с возможностью вращения чаша 3, приводимая двигателем через передачу 4. На чаше 3 закреплена размольная тарелка 5, которая образует рабочую поверхность размалывания. Над размольной тарелкой 5 стационарно установлены два валка 6 прижимными устройствами 7. В нижней части корпуса 1 под чашей 3 образован воздушный короб 8, снабженный трубопроводом 9 подвода воздуха. Между размольной тарелкой 5 и корпусом 1 устанавливают закручивающие лопатки 10 с возможностью изменения угла наклона в различных плоскостях. Над измельчающими валками установлен классификатор, выполненный в виде перфорированного сужающегося кверху конуса 11. Снаружи классификатор снабжен кожухом 12, в котором имеется патрубок отвода готового продукта 13. Валково-тарельчатая мельница работает следующим образом. В корпус 1 валково-тарельчатой мельницы материал подается через спускную трубу 2 на размольную тарелку 5, закрепленную на чаше 3, которая приводится во вращение через передачу 4. При вращении тарелки 5 материал под действием центробежных сил инерции перемещается от центра к краю размольной тарелки 5, где материал при прохождении между валками 6, снабженными устройствами прижима 7, и размольной тарелкой 5 подвергается измельчению. Измельченный материал, сходя с края размольной тарелки 5, подхватывается закрученным потоком воздуха. Закрученный поток образуется при прохождении воздуха из воздушного короба 8, снабженного трубопроводом 9 подвода воздуха, через закручивающие лопатки 10. Измельченный материал подхватывается закрученным потоком воздуха и транспортируется к классификатору 11. За счет возникающих центробежных ускорений измельченный материал в виде слоя движется вдоль поверхности перфорированного сужающегося к верху конуса 11. Под воздействием истекающих потоков воздуха через отверстия перфорации и центробежных сил инерции мелкие частицы проходят через перфорацию конуса 11, попадают вместе с воздухом в наружный кожух 12, откуда через патрубок отвода готового продукта 13 выводятся из валково-тарельчатой мельницы. Крупные частицы из-за наступления предела транспортирующей способности закрученного воздушного потока, обусловленного истечением последнего через отверстия перфорации, падают вниз на размольную тарелку 5 и подвергаются повторному измельчению. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
