Вибрационная мельница

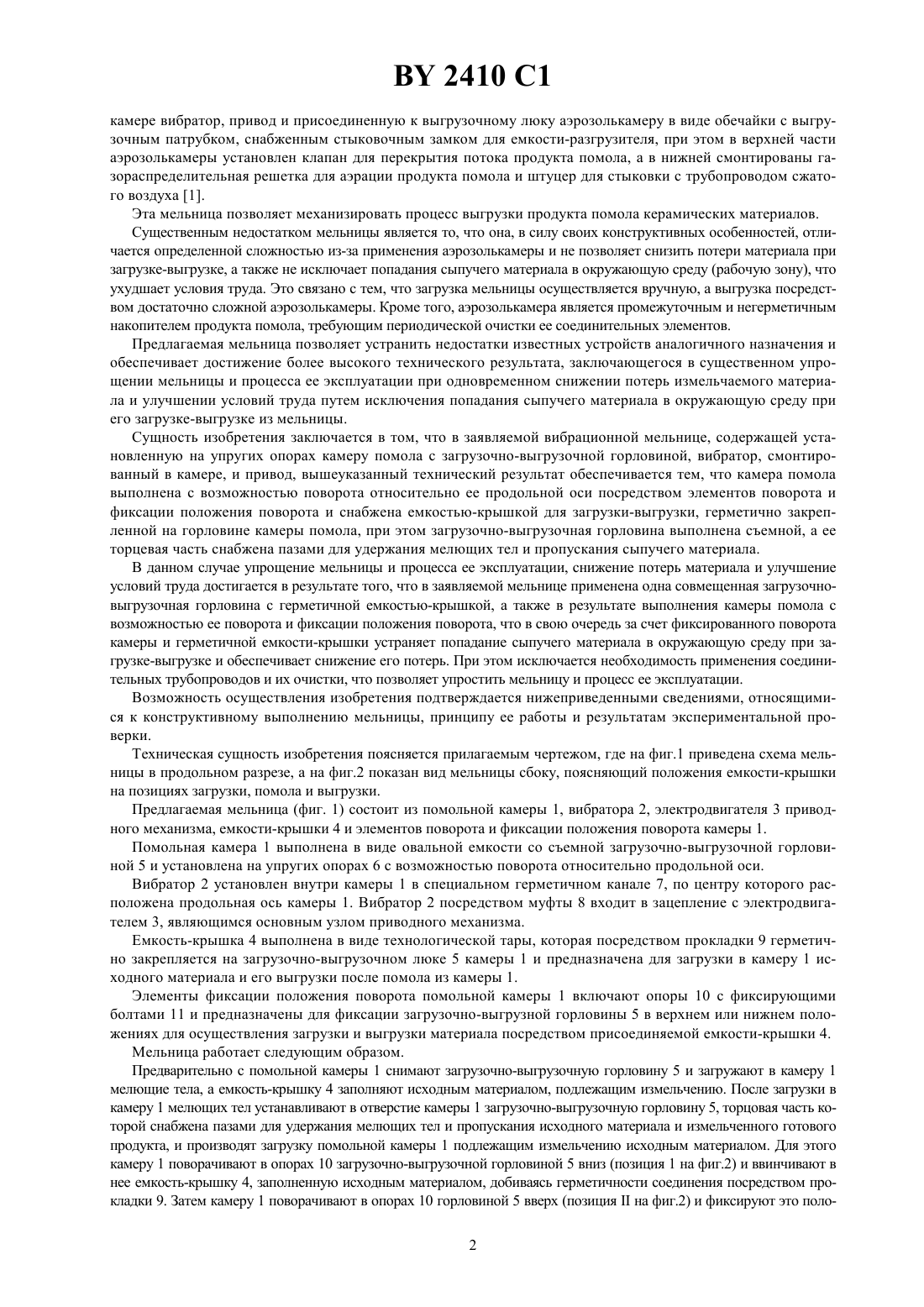

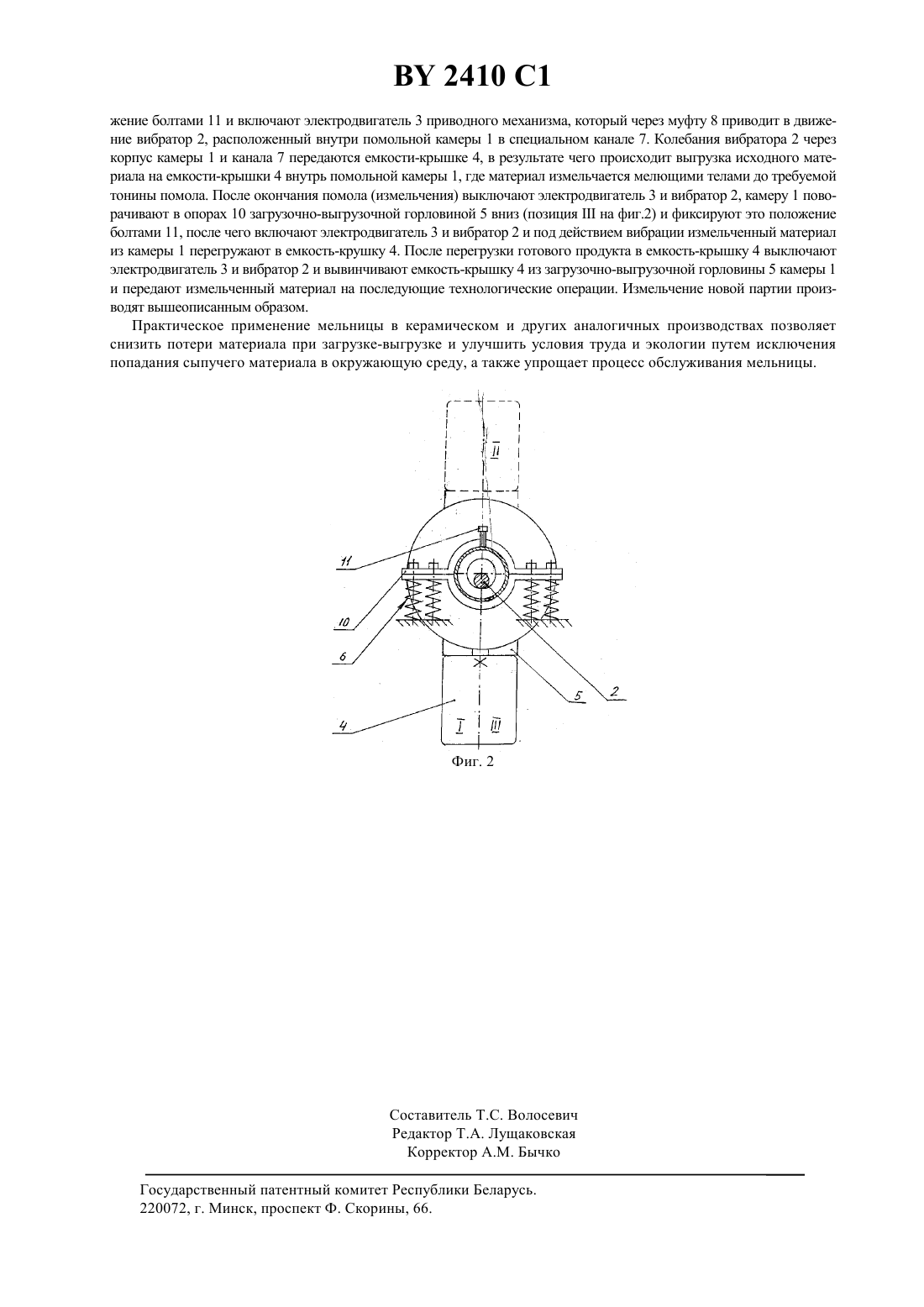

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Витебский завод радиодеталей производственного объединения Монолит(73) Патентообладатель Витебский завод радиодеталей производственного объединения Монолит(57) Вибрационная мельница, содержащая установленную на упругих опорах камеру помола с загрузочновыгрузочной горловиной, вибратор, смонтированный в камере, и привод, отличающаяся тем, что камера помола выполнена с возможностью поворота относительно ее продольной оси посредством элементов поворота и фиксации положения поворота и снабжена емкостью-крышкой для загрузки-выгрузки, герметично закрепленной на горловине камеры помола, при этом загрузочно-выгрузочная горловина выполнена съемной,а ее торцевая часть снабжена пазами для удержания мелющих тел и пропускания сыпучего материала. Изобретение относится к области измельчения материалов, в частности к вибромельницам периодического действия, и может быть использовано в керамическом и других производствах для измельчения сыпучих материалов. Известна выбрационная мельница, содержащая установленные на упругих опорах камеры, расположенный между ними вибратор и люки, состоящие из наружного и внутреннего коробок в виде коробки с выпускным патрубком, при этом внутренний короб снабжен регулируемыми заслонками и поворотным диском, а наружный короб загрузочного люка снабжен двумя конусообразными патрубками. Данная мельница достаточно эффективна в производстве строительных материалов, но в то же время она не может быть применена для эффективного измельчения керамических материалов и не исключает их попадания в окружающую среду при загрузке-выгрузке мельницы. Наиболее близкой по технической сущности к изобретению является вибрационная мельница, содержащая установленную на упругой опоре камеру помола с загрузочно-выгрузочным люком, смонтированный в 2410 1 камере вибратор, привод и присоединенную к выгрузочному люку аэрозолькамеру в виде обечайки с выгрузочным патрубком, снабженным стыковочным замком для емкости-разгрузителя, при этом в верхней части аэрозолькамеры установлен клапан для перекрытия потока продукта помола, а в нижней смонтированы газораспределительная решетка для аэрации продукта помола и штуцер для стыковки с трубопроводом сжатого воздуха 1. Эта мельница позволяет механизировать процесс выгрузки продукта помола керамических материалов. Существенным недостатком мельницы является то, что она, в силу своих конструктивных особенностей, отличается определенной сложностью из-за применения аэрозолькамеры и не позволяет снизить потери материала при загрузке-выгрузке, а также не исключает попадания сыпучего материала в окружающую среду (рабочую зону), что ухудшает условия труда. Это связано с тем, что загрузка мельницы осуществляется вручную, а выгрузка посредством достаточно сложной аэрозолькамеры. Кроме того, аэрозолькамера является промежуточным и негерметичным накопителем продукта помола, требующим периодической очистки ее соединительных элементов. Предлагаемая мельница позволяет устранить недостатки известных устройств аналогичного назначения и обеспечивает достижение более высокого технического результата, заключающегося в существенном упрощении мельницы и процесса ее эксплуатации при одновременном снижении потерь измельчаемого материала и улучшении условий труда путем исключения попадания сыпучего материала в окружающую среду при его загрузке-выгрузке из мельницы. Сущность изобретения заключается в том, что в заявляемой вибрационной мельнице, содержащей установленную на упругих опорах камеру помола с загрузочно-выгрузочной горловиной, вибратор, смонтированный в камере, и привод, вышеуказанный технический результат обеспечивается тем, что камера помола выполнена с возможностью поворота относительно ее продольной оси посредством элементов поворота и фиксации положения поворота и снабжена емкостью-крышкой для загрузки-выгрузки, герметично закрепленной на горловине камеры помола, при этом загрузочно-выгрузочная горловина выполнена съемной, а ее торцевая часть снабжена пазами для удержания мелющих тел и пропускания сыпучего материала. В данном случае упрощение мельницы и процесса ее эксплуатации, снижение потерь материала и улучшение условий труда достигается в результате того, что в заявляемой мельнице применена одна совмещенная загрузочновыгрузочная горловина с герметичной емкостью-крышкой, а также в результате выполнения камеры помола с возможностью ее поворота и фиксации положения поворота, что в свою очередь за счет фиксированного поворота камеры и герметичной емкости-крышки устраняет попадание сыпучего материала в окружающую среду при загрузке-выгрузке и обеспечивает снижение его потерь. При этом исключается необходимость применения соединительных трубопроводов и их очистки, что позволяет упростить мельницу и процесс ее эксплуатации. Возможность осуществления изобретения подтверждается нижеприведенными сведениями, относящимися к конструктивному выполнению мельницы, принципу ее работы и результатам экспериментальной проверки. Техническая сущность изобретения поясняется прилагаемым чертежом, где на фиг.1 приведена схема мельницы в продольном разрезе, а на фиг.2 показан вид мельницы сбоку, поясняющий положения емкости-крышки на позициях загрузки, помола и выгрузки. Предлагаемая мельница (фиг. 1) состоит из помольной камеры 1, вибратора 2, электродвигателя 3 приводного механизма, емкости-крышки 4 и элементов поворота и фиксации положения поворота камеры 1. Помольная камера 1 выполнена в виде овальной емкости со съемной загрузочно-выгрузочной горловиной 5 и установлена на упругих опорах 6 с возможностью поворота относительно продольной оси. Вибратор 2 установлен внутри камеры 1 в специальном герметичном канале 7, по центру которого расположена продольная ось камеры 1. Вибратор 2 посредством муфты 8 входит в зацепление с электродвигателем 3, являющимся основным узлом приводного механизма. Емкость-крышка 4 выполнена в виде технологической тары, которая посредством прокладки 9 герметично закрепляется на загрузочно-выгрузочном люке 5 камеры 1 и предназначена для загрузки в камеру 1 исходного материала и его выгрузки после помола из камеры 1. Элементы фиксации положения поворота помольной камеры 1 включают опоры 10 с фиксирующими болтами 11 и предназначены для фиксации загрузочно-выгрузной горловины 5 в верхнем или нижнем положениях для осуществления загрузки и выгрузки материала посредством присоединяемой емкости-крышки 4. Мельница работает следующим образом. Предварительно с помольной камеры 1 снимают загрузочно-выгрузочную горловину 5 и загружают в камеру 1 мелющие тела, а емкость-крышку 4 заполняют исходным материалом, подлежащим измельчению. После загрузки в камеру 1 мелющих тел устанавливают в отверстие камеры 1 загрузочно-выгрузочную горловину 5, торцовая часть которой снабжена пазами для удержания мелющих тел и пропускания исходного материала и измельченного готового продукта, и производят загрузку помольной камеры 1 подлежащим измельчению исходным материалом. Для этого камеру 1 поворачивают в опорах 10 загрузочно-выгрузочной горловиной 5 вниз (позиция 1 на фиг.2) и ввинчивают в нее емкость-крышку 4, заполненную исходным материалом, добиваясь герметичности соединения посредством прокладки 9. Затем камеру 1 поворачивают в опорах 10 горловиной 5 вверх (позицияна фиг.2) и фиксируют это поло 2 2410 1 жение болтами 11 и включают электродвигатель 3 приводного механизма, который через муфту 8 приводит в движение вибратор 2, расположенный внутри помольной камеры 1 в специальном канале 7. Колебания вибратора 2 через корпус камеры 1 и канала 7 передаются емкости-крышке 4, в результате чего происходит выгрузка исходного материала на емкости-крышки 4 внутрь помольной камеры 1, где материал измельчается мелющими телами до требуемой тонины помола. После окончания помола (измельчения) выключают электродвигатель 3 и вибратор 2, камеру 1 поворачивают в опорах 10 загрузочно-выгрузочной горловиной 5 вниз (позицияна фиг.2) и фиксируют это положение болтами 11, после чего включают электродвигатель 3 и вибратор 2 и под действием вибрации измельченный материал из камеры 1 перегружают в емкость-крушку 4. После перегрузки готового продукта в емкость-крышку 4 выключают электродвигатель 3 и вибратор 2 и вывинчивают емкость-крышку 4 из загрузочно-выгрузочной горловины 5 камеры 1 и передают измельченный материал на последующие технологические операции. Измельчение новой партии производят вышеописанным образом. Практическое применение мельницы в керамическом и других аналогичных производствах позволяет снизить потери материала при загрузке-выгрузке и улучшить условия труда и экологии путем исключения попадания сыпучего материала в окружающую среду, а также упрощает процесс обслуживания мельницы. оставитель Т.С. Волосевич Редактор Т.А. Лущаковская Корректор А.М. Бычко Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
