Самоходный смеситель-раздатчик кормов

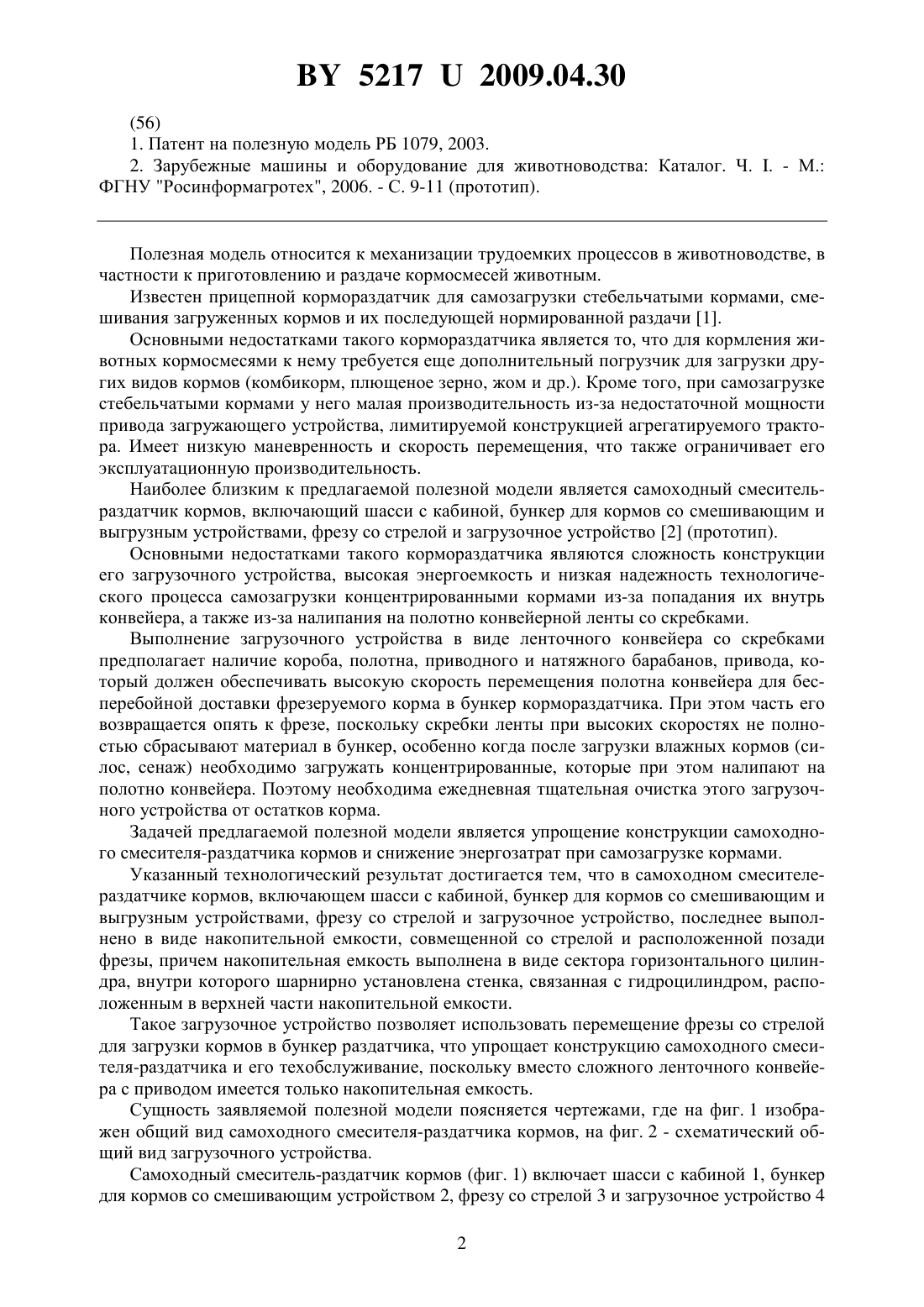

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Китиков Вадим Олегович Башко Юрий Александрович Жандаренко Олег Борисович Близнюк Александр Сергеевич Швед Сергей Владимирович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Самоходный смеситель-раздатчик кормов, включающий шасси с кабиной, бункер для кормов со смешивающим устройством, фрезу со стрелой и загрузочное устройство,отличающийся тем, что загрузочное устройство выполнено в виде накопительной емкости, совмещенной со стрелой и расположенной позади фрезы. 2. Самоходный смеситель-раздатчик кормов по п. 1, отличающийся тем, что накопительная емкость представляет собой сектор горизонтального цилиндра, внутри которого шарнирно установлена стенка, связанная с гидроцилиндром, расположенным в верхней части накопительной емкости.(56) 1. Патент на полезную модель РБ 1079, 2003. 2. Зарубежные машины и оборудование для животноводства Каталог. Ч. . - М. ФГНУ Росинформагротех, 2006. - С. 9-11 (прототип). Полезная модель относится к механизации трудоемких процессов в животноводстве, в частности к приготовлению и раздаче кормосмесей животным. Известен прицепной кормораздатчик для самозагрузки стебельчатыми кормами, смешивания загруженных кормов и их последующей нормированной раздачи 1. Основными недостатками такого кормораздатчика является то, что для кормления животных кормосмесями к нему требуется еще дополнительный погрузчик для загрузки других видов кормов (комбикорм, плющеное зерно, жом и др.). Кроме того, при самозагрузке стебельчатыми кормами у него малая производительность из-за недостаточной мощности привода загружающего устройства, лимитируемой конструкцией агрегатируемого трактора. Имеет низкую маневренность и скорость перемещения, что также ограничивает его эксплуатационную производительность. Наиболее близким к предлагаемой полезной модели является самоходный смесительраздатчик кормов, включающий шасси с кабиной, бункер для кормов со смешивающим и выгрузным устройствами, фрезу со стрелой и загрузочное устройство 2 (прототип). Основными недостатками такого кормораздатчика являются сложность конструкции его загрузочного устройства, высокая энергоемкость и низкая надежность технологического процесса самозагрузки концентрированными кормами из-за попадания их внутрь конвейера, а также из-за налипания на полотно конвейерной ленты со скребками. Выполнение загрузочного устройства в виде ленточного конвейера со скребками предполагает наличие короба, полотна, приводного и натяжного барабанов, привода, который должен обеспечивать высокую скорость перемещения полотна конвейера для бесперебойной доставки фрезеруемого корма в бункер кормораздатчика. При этом часть его возвращается опять к фрезе, поскольку скребки ленты при высоких скоростях не полностью сбрасывают материал в бункер, особенно когда после загрузки влажных кормов (силос, сенаж) необходимо загружать концентрированные, которые при этом налипают на полотно конвейера. Поэтому необходима ежедневная тщательная очистка этого загрузочного устройства от остатков корма. Задачей предлагаемой полезной модели является упрощение конструкции самоходного смесителя-раздатчика кормов и снижение энергозатрат при самозагрузке кормами. Указанный технологический результат достигается тем, что в самоходном смесителераздатчике кормов, включающем шасси с кабиной, бункер для кормов со смешивающим и выгрузным устройствами, фрезу со стрелой и загрузочное устройство, последнее выполнено в виде накопительной емкости, совмещенной со стрелой и расположенной позади фрезы, причем накопительная емкость выполнена в виде сектора горизонтального цилиндра, внутри которого шарнирно установлена стенка, связанная с гидроцилиндром, расположенным в верхней части накопительной емкости. Такое загрузочное устройство позволяет использовать перемещение фрезы со стрелой для загрузки кормов в бункер раздатчика, что упрощает конструкцию самоходного смесителя-раздатчика и его техобслуживание, поскольку вместо сложного ленточного конвейера с приводом имеется только накопительная емкость. Сущность заявляемой полезной модели поясняется чертежами, где на фиг. 1 изображен общий вид самоходного смесителя-раздатчика кормов, на фиг. 2 - схематический общий вид загрузочного устройства. Самоходный смеситель-раздатчик кормов (фиг. 1) включает шасси с кабиной 1, бункер для кормов со смешивающим устройством 2, фрезу со стрелой 3 и загрузочное устройство 4 2(фиг. 2), выполненное в виде накопительной емкости 5, совмещенной со стрелой и расположенной позади фрезы 3. Накопительная емкость 5 представляет собой сектор горизонтального цилиндра 6,внутри которого шарнирно установлена стенка 7, поворачивающаяся с помощью гидроцилиндра 8, размещенного в верхней части накопительной емкости 5. Фреза 3 с накопительной емкостью 5 шарнирно закреплены на шасси 1. Подъем и опускание их осуществляется с помощью гидроцилиндра 8. Для ограничения продвижения фрезы в корм служат боковины 9. Самоходный смеситель-раздатчик кормов работает следующим образом. При самозагрузке силоса, сенажа, складируемых вне помещений, самоходный смеситель-раздатчик с вращающейся фрезой 3, опущенной в крайнее нижнее положение (фиг. 2,положение ), подъезжает к стенке складируемого корма до упора в нее боковин 10 кожуха фрезы 3. После чего самоходный смеситель-кормораздатчик останавливается. Затем с помощью гидроцилиндра 9 фреза 3 с накопительной емкостью 5 поднимается в крайнее верхнее положение (положение ). При этом отрезаемый с помощью фрезы 3 корм подается к центру фрезы и затем в накопительную емкость 5. При этом стенка 7 этой емкости находится в крайнем верхнем положении, а при достижении крайнего верхнего положениякорм накопительной емкости 5 высыпается в бункер 2. Объем накопительной емкости 5 рассчитывается на объем корма, фрезеруемого за один подъем фрезы при максимальной высоте складирования (3-4 м). При складировании кормов в помещениях, имеющих ограниченную высоту (3-4 м),фреза 3 с накопительной емкостью при самозагрузке поднимается только на высоту складируемого корма (фиг. 2 положение ). После чего для освобождения корма, находящегося в накопительной емкости 5, и загрузки его в бункер 2 включается гидроцилиндр 8,который поворачивает шарнирно установленную стенку 7 в другое крайнее положение,тем самым выталкивая его из накопительной емкости 5 в бункер 2. После загрузки всех кормов в бункер 2 включается на 57 мин перемешивающее устройство, и таким образом осуществляется приготовление кормосмеси. Затем самоходный смеситель-раздатчик с приготовленной кормосмесью направляется в помещение с животными, где происходит нормированная раздача кормосмеси животным с помощью смешивающего и выгрузного устройств. Преимущество предлагаемой полезной модели состоит в том, что упрощается конструкция загрузочного устройства, так как нет необходимости иметь конвейерную ленту со скребками и гидромотор привода конвейерного транспортера. При этом снижаются энергозатраты при самозагрузке кормами, поскольку загрузка кормов в кормораздатчик осуществляется только при поднятии фрезы, и не требуются дополнительные энергозатраты на привод конвейерного транспортера, как у прототипа, особенно в случае самого энергоемкого процесса самозагрузки силосом или сенажом. Исключаются потери концентрированных кормов, поскольку нет обратного перебрасывания корма и их налипания на рабочие органы. Кроме того, упрощается процесс ежедневного техобслуживания загрузочного устройства за счет сокращения времени на очистку от остатков корма. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
