Центробежная мельница
Номер патента: 3011
Опубликовано: 30.09.1999
Авторы: Радашкевич Сергей Викторович, Володько Владимир Станиславович, Левданский Эдуард Игнатьевич, Левданский Александр Эдуардович, Демидчик Иосиф Иосифович
Текст

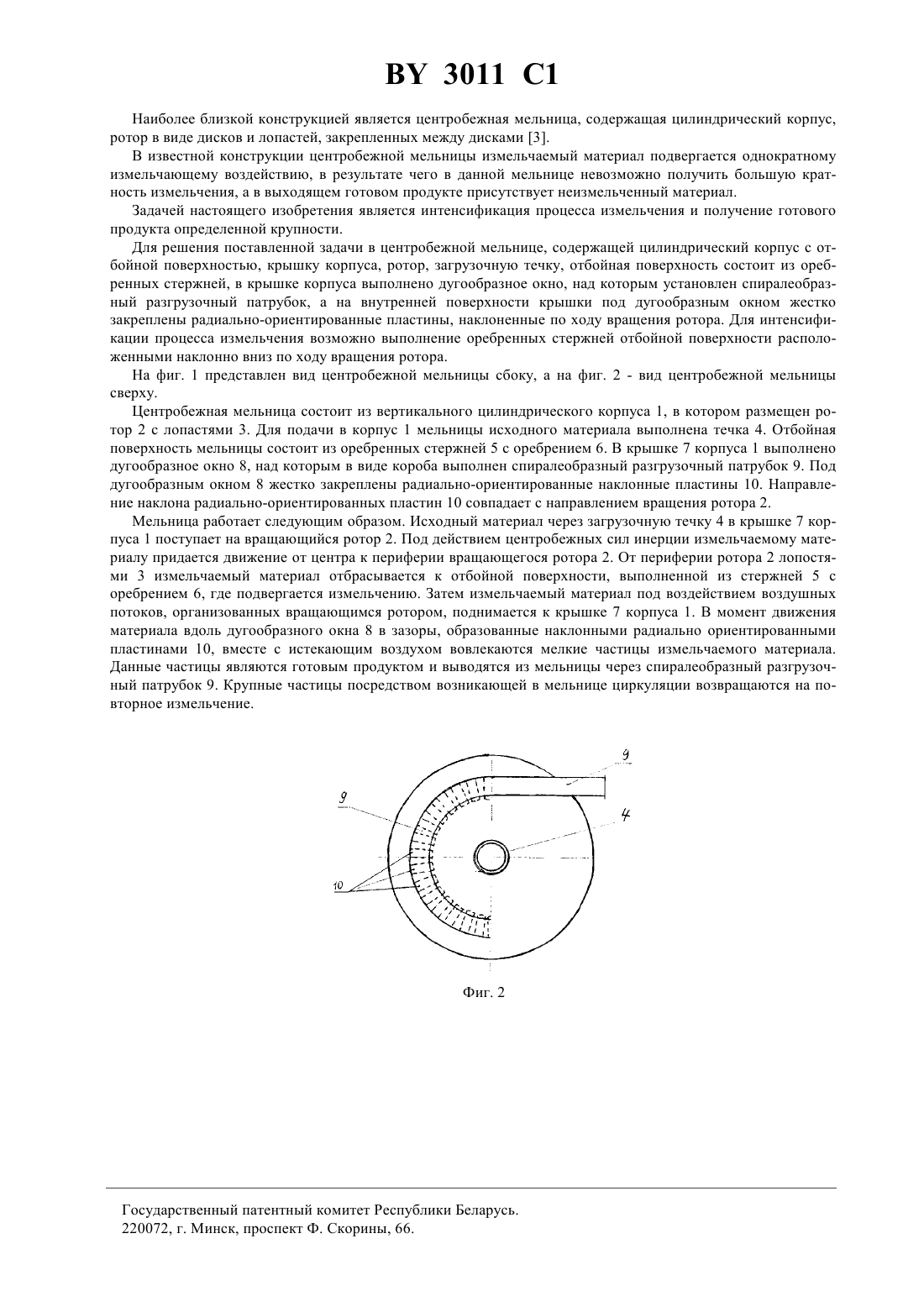

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Производственный кооператив Технолог(73) Патентообладатель Производственный кооператив Технолог(57) 1. Центробежная мельница, содержащая цилиндрический корпус с отбойной поверхностью, крышку корпуса, ротор, загрузочную течку, отличающаяся тем, что отбойная поверхность мельницы состоит из оребренных стержней, в крышке корпуса выполнено дугообразное окно, над которым установлен спиралеобразный разгрузочный патрубок, а на внутренней поверхности крышки под дугообразным окном жестко закреплены радиально-ориентированные пластины, наклоненные по ходу вращения ротора. 2. Мельница по п. 1, отличающаяся тем, что оребренные стержни расположены наклонно вниз по ходу вращения ротора. Фиг. 1 Центробежная мельница относится к устройствам для измельчения материалов и может быть применена в химической, строительной, горнорудной, пищевой и других отраслях промышленности. Известны измельчающие устройства, содержащие цилиндрический корпус, разгонное приспособление, отбойную поверхность, в которых материал подвергается однократному измельчению и выводится из мельницы или подается на нижерасположенное разгонное приспособление 1-2. 3011 1 Наиболее близкой конструкцией является центробежная мельница, содержащая цилиндрический корпус,ротор в виде дисков и лопастей, закрепленных между дисками 3. В известной конструкции центробежной мельницы измельчаемый материал подвергается однократному измельчающему воздействию, в результате чего в данной мельнице невозможно получить большую кратность измельчения, а в выходящем готовом продукте присутствует неизмельченный материал. Задачей настоящего изобретения является интенсификация процесса измельчения и получение готового продукта определенной крупности. Для решения поставленной задачи в центробежной мельнице, содержащей цилиндрический корпус с отбойной поверхностью, крышку корпуса, ротор, загрузочную течку, отбойная поверхность состоит из оребренных стержней, в крышке корпуса выполнено дугообразное окно, над которым установлен спиралеобразный разгрузочный патрубок, а на внутренней поверхности крышки под дугообразным окном жестко закреплены радиально-ориентированные пластины, наклоненные по ходу вращения ротора. Для интенсификации процесса измельчения возможно выполнение оребренных стержней отбойной поверхности расположенными наклонно вниз по ходу вращения ротора. На фиг. 1 представлен вид центробежной мельницы сбоку, а на фиг. 2 - вид центробежной мельницы сверху. Центробежная мельница состоит из вертикального цилиндрического корпуса 1, в котором размещен ротор 2 с лопастями 3. Для подачи в корпус 1 мельницы исходного материала выполнена течка 4. Отбойная поверхность мельницы состоит из оребренных стержней 5 с оребрением 6. В крышке 7 корпуса 1 выполнено дугообразное окно 8, над которым в виде короба выполнен спиралеобразный разгрузочный патрубок 9. Под дугообразным окном 8 жестко закреплены радиально-ориентированные наклонные пластины 10. Направление наклона радиально-ориентированных пластин 10 совпадает с направлением вращения ротора 2. Мельница работает следующим образом. Исходный материал через загрузочную течку 4 в крышке 7 корпуса 1 поступает на вращающийся ротор 2. Под действием центробежных сил инерции измельчаемому материалу придается движение от центра к периферии вращающегося ротора 2. От периферии ротора 2 лопостями 3 измельчаемый материал отбрасывается к отбойной поверхности, выполненной из стержней 5 с оребрением 6, где подвергается измельчению. Затем измельчаемый материал под воздействием воздушных потоков, организованных вращающимся ротором, поднимается к крышке 7 корпуса 1. В момент движения материала вдоль дугообразного окна 8 в зазоры, образованные наклонными радиально ориентированными пластинами 10, вместе с истекающим воздухом вовлекаются мелкие частицы измельчаемого материала. Данные частицы являются готовым продуктом и выводятся из мельницы через спиралеобразный разгрузочный патрубок 9. Крупные частицы посредством возникающей в мельнице циркуляции возвращаются на повторное измельчение. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: B02C 13/08, B02C 7/08
Метки: центробежная, мельница
