Номер патента: 2787

Опубликовано: 30.06.1999

Автор: Куксенков Василий Андреевич

Скачать PDF файл.

Текст

Смотреть все

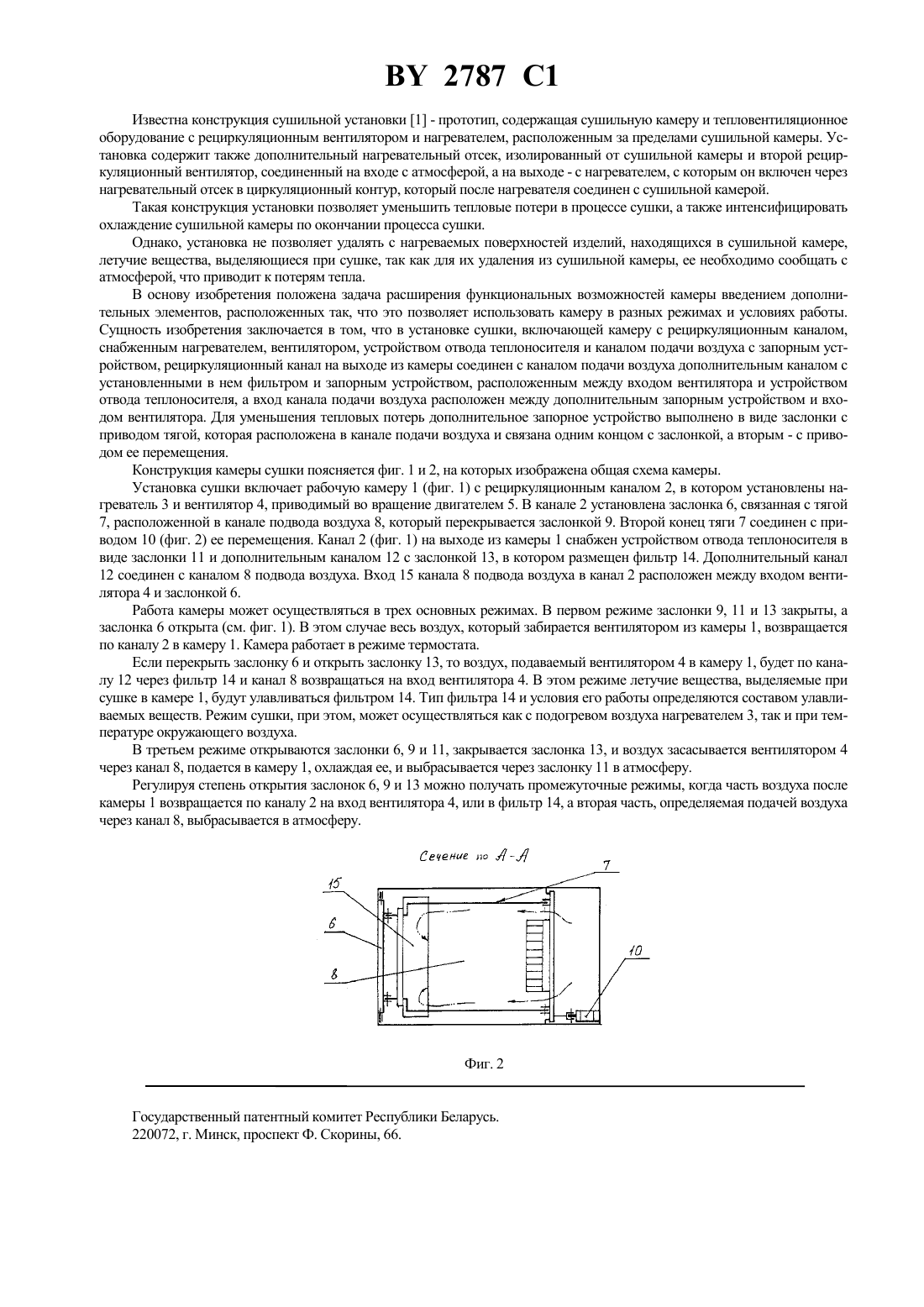

26 21/04 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Завод полупроводниковых приборов им. Ф.Э.Дзержинского НПО Интеграл(73) Патентообладатель Завод полупроводниковых приборов им. Ф.Э. Дзержинского НПО Интеграл(57) 1.Установка сушки, включающая камеру с рециркуляционным каналом, снабженным нагревателем, вентилятором, устройством отвода теплоносителя и каналом подачи воздуха с запорным устройством, отличающаяся тем,что рециркуляционный канал на выходе из камеры соединен с каналом подачи воздуха дополнительным каналом,с установленными в нем фильтром и запорным устройством, и снабжен дополнительным запорным устройством,расположенным между входом вентилятора и устройством отвода теплоносителя, а вход канала подачи воздуха расположен между вышеуказанным дополнительным запорным устройством и входом вентилятора. 2. Установка сушки по п.1, отличающаяся тем, что дополнительное запорное устройство выполнено в виде заслонки с тягой, расположенной в канале подачи воздуха и связанной одним концом с заслонкой, а вторым - с приводом ее перемещения. Изобретение относится к технике сушки и может быть использовано при сушке различных изделий, в качестве камеры тепла в других отраслях промышленности, в частности, для суховоздушной стерилизации в медицине. 2787 1 Известна конструкция сушильной установки 1 - прототип, содержащая сушильную камеру и тепловентиляционное оборудование с рециркуляционным вентилятором и нагревателем, расположенным за пределами сушильной камеры. Установка содержит также дополнительный нагревательный отсек, изолированный от сушильной камеры и второй рециркуляционный вентилятор, соединенный на входе с атмосферой, а на выходе - с нагревателем, с которым он включен через нагревательный отсек в циркуляционный контур, который после нагревателя соединен с сушильной камерой. Такая конструкция установки позволяет уменьшить тепловые потери в процессе сушки, а также интенсифицировать охлаждение сушильной камеры по окончании процесса сушки. Однако, установка не позволяет удалять с нагреваемых поверхностей изделий, находящихся в сушильной камере,летучие вещества, выделяющиеся при сушке, так как для их удаления из сушильной камеры, ее необходимо сообщать с атмосферой, что приводит к потерям тепла. В основу изобретения положена задача расширения функциональных возможностей камеры введением дополнительных элементов, расположенных так, что это позволяет использовать камеру в разных режимах и условиях работы. Сущность изобретения заключается в том, что в установке сушки, включающей камеру с рециркуляционным каналом,снабженным нагревателем, вентилятором, устройством отвода теплоносителя и каналом подачи воздуха с запорным устройством, рециркуляционный канал на выходе из камеры соединен с каналом подачи воздуха дополнительным каналом с установленными в нем фильтром и запорным устройством, расположенным между входом вентилятора и устройством отвода теплоносителя, а вход канала подачи воздуха расположен между дополнительным запорным устройством и входом вентилятора. Для уменьшения тепловых потерь дополнительное запорное устройство выполнено в виде заслонки с приводом тягой, которая расположена в канале подачи воздуха и связана одним концом с заслонкой, а вторым - с приводом ее перемещения. Конструкция камеры сушки поясняется фиг. 1 и 2, на которых изображена общая схема камеры. Установка сушки включает рабочую камеру 1 (фиг. 1) с рециркуляционным каналом 2, в котором установлены нагреватель 3 и вентилятор 4, приводимый во вращение двигателем 5. В канале 2 установлена заслонка 6, связанная с тягой 7, расположенной в канале подвода воздуха 8, который перекрывается заслонкой 9. Второй конец тяги 7 соединен с приводом 10 (фиг. 2) ее перемещения. Канал 2 (фиг. 1) на выходе из камеры 1 снабжен устройством отвода теплоносителя в виде заслонки 11 и дополнительным каналом 12 с заслонкой 13, в котором размещен фильтр 14. Дополнительный канал 12 соединен с каналом 8 подвода воздуха. Вход 15 канала 8 подвода воздуха в канал 2 расположен между входом вентилятора 4 и заслонкой 6. Работа камеры может осуществляться в трех основных режимах. В первом режиме заслонки 9, 11 и 13 закрыты, а заслонка 6 открыта (см. фиг. 1). В этом случае весь воздух, который забирается вентилятором из камеры 1, возвращается по каналу 2 в камеру 1. Камера работает в режиме термостата. Если перекрыть заслонку 6 и открыть заслонку 13, то воздух, подаваемый вентилятором 4 в камеру 1, будет по каналу 12 через фильтр 14 и канал 8 возвращаться на вход вентилятора 4. В этом режиме летучие вещества, выделяемые при сушке в камере 1, будут улавливаться фильтром 14. Тип фильтра 14 и условия его работы определяются составом улавливаемых веществ. Режим сушки, при этом, может осуществляться как с подогревом воздуха нагревателем 3, так и при температуре окружающего воздуха. В третьем режиме открываются заслонки 6, 9 и 11, закрывается заслонка 13, и воздух засасывается вентилятором 4 через канал 8, подается в камеру 1, охлаждая ее, и выбрасывается через заслонку 11 в атмосферу. Регулируя степень открытия заслонок 6, 9 и 13 можно получать промежуточные режимы, когда часть воздуха после камеры 1 возвращается по каналу 2 на вход вентилятора 4, или в фильтр 14, а вторая часть, определяемая подачей воздуха через канал 8, выбрасывается в атмосферу. Фиг. 2 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.

МПК / Метки

МПК: F26B 21/04, F26B 9/06

Метки: сушки, установка
