Очистка зерноуборочного комбайна

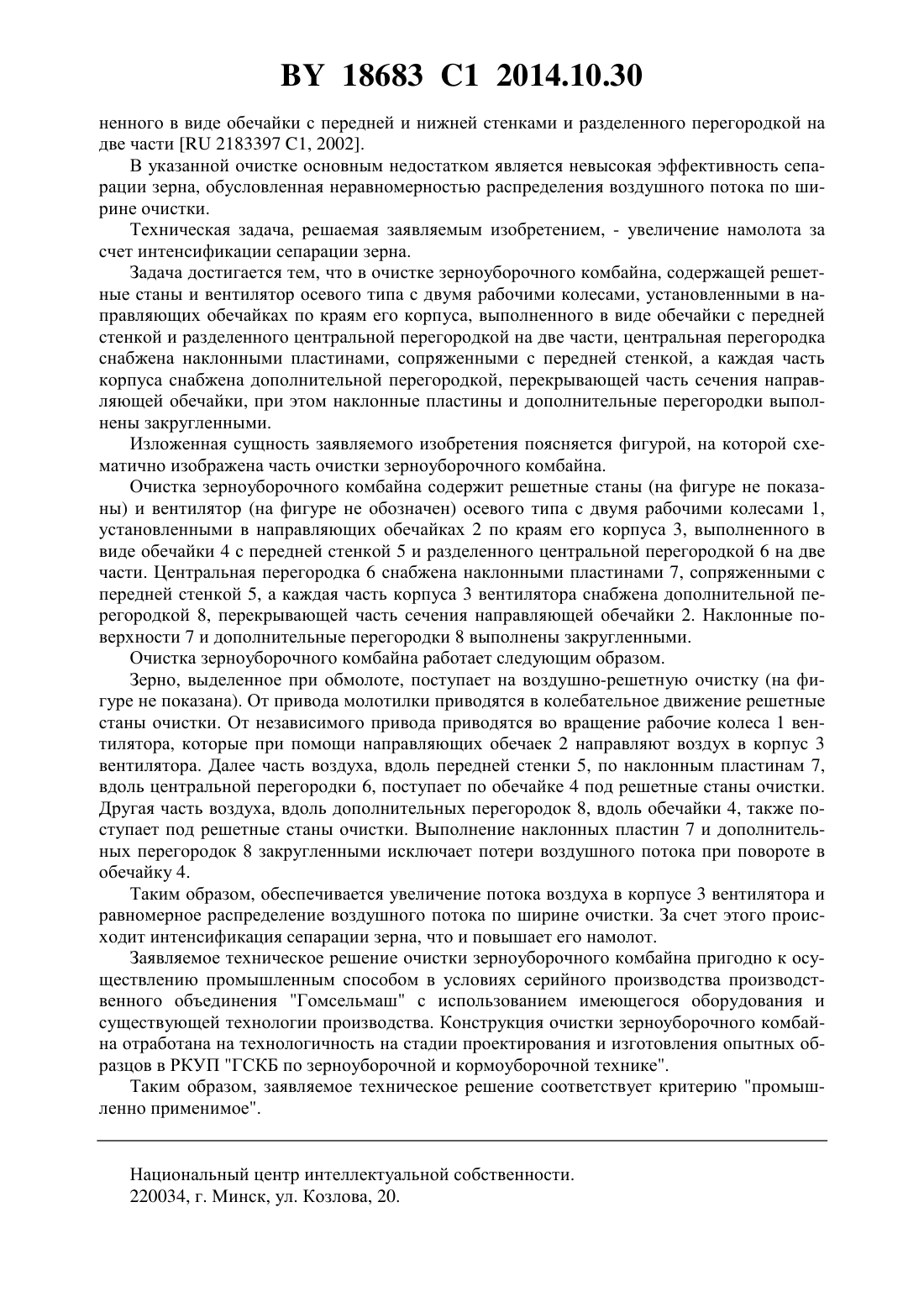

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Поздняков Юрий Михайлович Вырский Алексей Николаевич Чупрынин Юрий Вячеславович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Очистка зерноуборочного комбайна, содержащая решетные станы и вентилятор осевого типа с двумя рабочими колесами, установленными в направляющих обечайках по краям его корпуса, выполненного в виде обечайки с передней стенкой и разделенного центральной перегородкой на две части, отличающаяся тем, что центральная перегородка снабжена наклонными пластинами, сопряженными с передней стенкой, а каждая часть корпуса снабжена дополнительной перегородкой, перекрывающей часть сечения направляющей обечайки, при этом наклонные пластины и дополнительные перегородки выполнены закругленными. Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в устройствах для очистки зерна зерноуборочных комбайнов. Известна очистка зерноуборочного комбайна, содержащая решетные станы и вентилятор осевого типа с двумя рабочими колесами, установленными по краям корпуса, выпол 18683 1 2014.10.30 ненного в виде обечайки с передней и нижней стенками и разделенного перегородкой на две части 2183397 1, 2002. В указанной очистке основным недостатком является невысокая эффективность сепарации зерна, обусловленная неравномерностью распределения воздушного потока по ширине очистки. Техническая задача, решаемая заявляемым изобретением, - увеличение намолота за счет интенсификации сепарации зерна. Задача достигается тем, что в очистке зерноуборочного комбайна, содержащей решетные станы и вентилятор осевого типа с двумя рабочими колесами, установленными в направляющих обечайках по краям его корпуса, выполненного в виде обечайки с передней стенкой и разделенного центральной перегородкой на две части, центральная перегородка снабжена наклонными пластинами, сопряженными с передней стенкой, а каждая часть корпуса снабжена дополнительной перегородкой, перекрывающей часть сечения направляющей обечайки, при этом наклонные пластины и дополнительные перегородки выполнены закругленными. Изложенная сущность заявляемого изобретения поясняется фигурой, на которой схематично изображена часть очистки зерноуборочного комбайна. Очистка зерноуборочного комбайна содержит решетные станы (на фигуре не показаны) и вентилятор (на фигуре не обозначен) осевого типа с двумя рабочими колесами 1,установленными в направляющих обечайках 2 по краям его корпуса 3, выполненного в виде обечайки 4 с передней стенкой 5 и разделенного центральной перегородкой 6 на две части. Центральная перегородка 6 снабжена наклонными пластинами 7, сопряженными с передней стенкой 5, а каждая часть корпуса 3 вентилятора снабжена дополнительной перегородкой 8, перекрывающей часть сечения направляющей обечайки 2. Наклонные поверхности 7 и дополнительные перегородки 8 выполнены закругленными. Очистка зерноуборочного комбайна работает следующим образом. Зерно, выделенное при обмолоте, поступает на воздушно-решетную очистку (на фигуре не показана). От привода молотилки приводятся в колебательное движение решетные станы очистки. От независимого привода приводятся во вращение рабочие колеса 1 вентилятора, которые при помощи направляющих обечаек 2 направляют воздух в корпус 3 вентилятора. Далее часть воздуха, вдоль передней стенки 5, по наклонным пластинам 7,вдоль центральной перегородки 6, поступает по обечайке 4 под решетные станы очистки. Другая часть воздуха, вдоль дополнительных перегородок 8, вдоль обечайки 4, также поступает под решетные станы очистки. Выполнение наклонных пластин 7 и дополнительных перегородок 8 закругленными исключает потери воздушного потока при повороте в обечайку 4. Таким образом, обеспечивается увеличение потока воздуха в корпусе 3 вентилятора и равномерное распределение воздушного потока по ширине очистки. За счет этого происходит интенсификация сепарации зерна, что и повышает его намолот. Заявляемое техническое решение очистки зерноуборочного комбайна пригодно к осуществлению промышленным способом в условиях серийного производства производственного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства. Конструкция очистки зерноуборочного комбайна отработана на технологичность на стадии проектирования и изготовления опытных образцов в РКУП ГСКБ по зерноуборочной и кормоуборочной технике. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
