Выгрузное устройство зерноуборочного комбайна

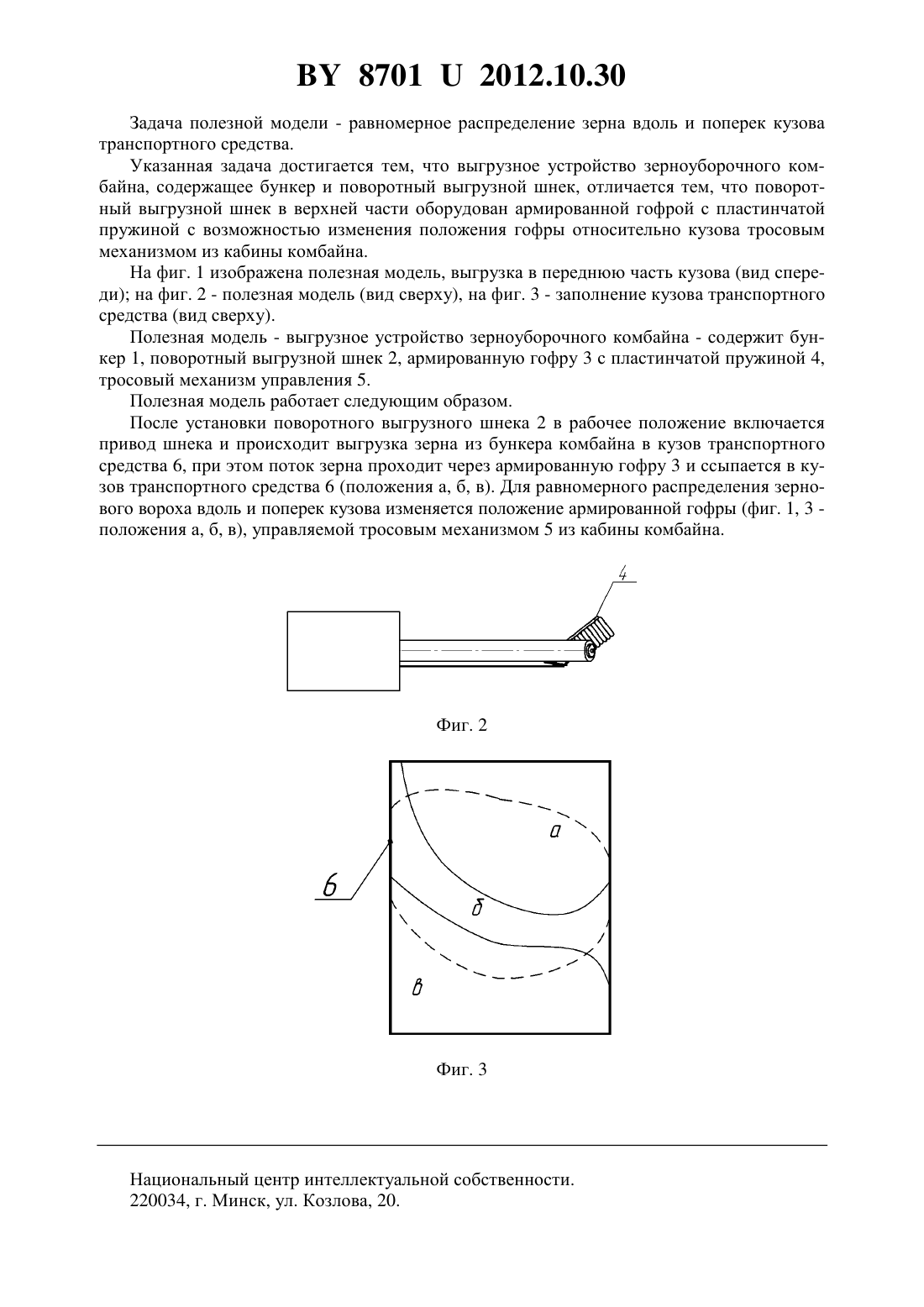

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВЫГРУЗНОЕ УСТРОЙСТВО ЗЕРНОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Гончарко Алексей Александрович Шило Иван Николаевич Тимошенко Василий Яковлевич Новиков Анатолий Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Выгрузное устройство зерноуборочного комбайна, включающее бункер, поворотный выгрузной шнек, отличающееся тем, что выгрузной шнек в верхней части оборудован армированной гофрой с пластинчатой пружиной с возможностью изменения положения гофры относительно кузова тросовым механизмом из кабины комбайна.(56) 1. Размыслович И.О., Сташинский Р.С. , Ходасевич В.И. и др. Практикум по сельскохозяйственным машинам. - Минск Ураджай, 1997. - С. 528. Полезная модель относится преимущественно к сельскохозяйственной технике, в частности к зерноуборочным комбайнам. Известно выгрузное устройство зерна зерноуборочного комбайна, состоящее из корпуса, поворотного выгрузного шнека, прорезиненного лотка 1. Выгрузное устройство зерноуборочного комбайна предназначено для выгрузки зерна из бункера комбайна в транспортное средство как во время движения, так и на остановках. Недостатком выгрузного устройства зерноуборочного комбайна является неравномерное заполнение вдоль и поперек кузова транспортного средства. 87012012.10.30 Задача полезной модели - равномерное распределение зерна вдоль и поперек кузова транспортного средства. Указанная задача достигается тем, что выгрузное устройство зерноуборочного комбайна, содержащее бункер и поворотный выгрузной шнек, отличается тем, что поворотный выгрузной шнек в верхней части оборудован армированной гофрой с пластинчатой пружиной с возможностью изменения положения гофры относительно кузова тросовым механизмом из кабины комбайна. На фиг. 1 изображена полезная модель, выгрузка в переднюю часть кузова (вид спереди) на фиг. 2 - полезная модель (вид сверху), на фиг. 3 - заполнение кузова транспортного средства (вид сверху). Полезная модель - выгрузное устройство зерноуборочного комбайна - содержит бункер 1, поворотный выгрузной шнек 2, армированную гофру 3 с пластинчатой пружиной 4,тросовый механизм управления 5. Полезная модель работает следующим образом. После установки поворотного выгрузного шнека 2 в рабочее положение включается привод шнека и происходит выгрузка зерна из бункера комбайна в кузов транспортного средства 6, при этом поток зерна проходит через армированную гофру 3 и ссыпается в кузов транспортного средства 6 (положения а, б, в). Для равномерного распределения зернового вороха вдоль и поперек кузова изменяется положение армированной гофры (фиг. 1, 3 положения а, б, в), управляемой тросовым механизмом 5 из кабины комбайна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
