Бункер зерноуборочного комбайна

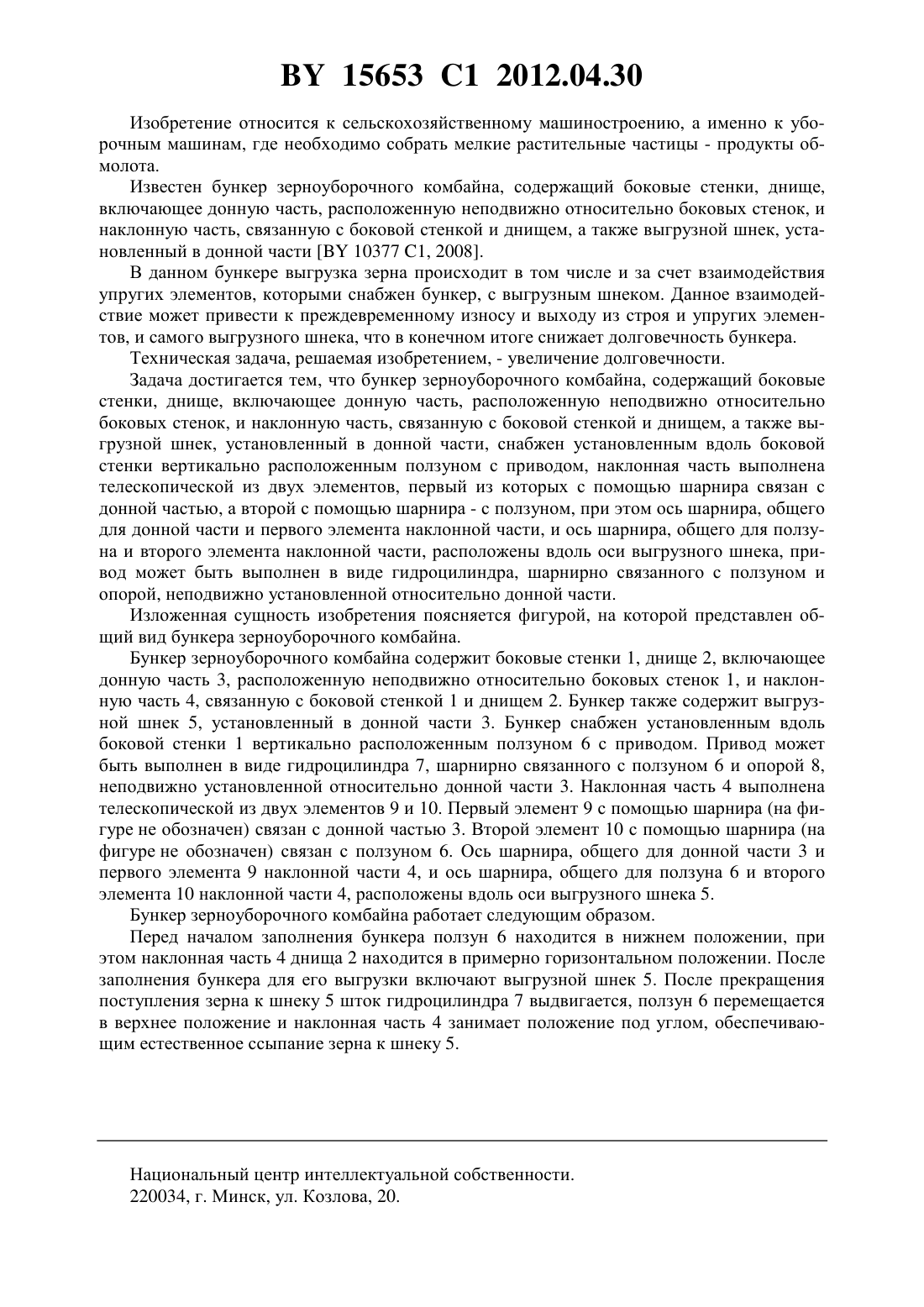

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Вырский Алексей Николаевич Чупрынин Юрий Вячеславович Меженников Александр Павлович Джасов Дмитрий Викторович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) 1. Бункер зерноуборочного комбайна, содержащий боковые стенки, днище, включающее донную часть, расположенную неподвижно относительно боковых стенок, и наклонную часть, связанную с боковой стенкой и днищем, а также выгрузной шнек,установленный в донной части, отличающийся тем, что снабжен установленным вдоль боковой стенки вертикально расположенным ползуном с приводом, наклонная часть выполнена телескопической из двух элементов, первый из которых с помощью шарнира связан с донной частью, а второй с помощью шарнира - с ползуном. 2. Бункер по п. 1, отличающийся тем, что ось шарнира, общего для донной части и первого элемента наклонной части, и ось шарнира, общего для ползуна и второго элемента наклонной части, расположены вдоль оси выгрузного шнека. 3. Бункер по п. 1, отличающийся тем, что привод выполнен в виде гидроцилиндра,шарнирно связанного с ползуном и опорой, неподвижно установленной относительно донной части. 15653 1 2012.04.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к уборочным машинам, где необходимо собрать мелкие растительные частицы - продукты обмолота. Известен бункер зерноуборочного комбайна, содержащий боковые стенки, днище,включающее донную часть, расположенную неподвижно относительно боковых стенок, и наклонную часть, связанную с боковой стенкой и днищем, а также выгрузной шнек, установленный в донной части 10377 1, 2008. В данном бункере выгрузка зерна происходит в том числе и за счет взаимодействия упругих элементов, которыми снабжен бункер, с выгрузным шнеком. Данное взаимодействие может привести к преждевременному износу и выходу из строя и упругих элементов, и самого выгрузного шнека, что в конечном итоге снижает долговечность бункера. Техническая задача, решаемая изобретением, - увеличение долговечности. Задача достигается тем, что бункер зерноуборочного комбайна, содержащий боковые стенки, днище, включающее донную часть, расположенную неподвижно относительно боковых стенок, и наклонную часть, связанную с боковой стенкой и днищем, а также выгрузной шнек, установленный в донной части, снабжен установленным вдоль боковой стенки вертикально расположенным ползуном с приводом, наклонная часть выполнена телескопической из двух элементов, первый из которых с помощью шарнира связан с донной частью, а второй с помощью шарнира - с ползуном, при этом ось шарнира, общего для донной части и первого элемента наклонной части, и ось шарнира, общего для ползуна и второго элемента наклонной части, расположены вдоль оси выгрузного шнека, привод может быть выполнен в виде гидроцилиндра, шарнирно связанного с ползуном и опорой, неподвижно установленной относительно донной части. Изложенная сущность изобретения поясняется фигурой, на которой представлен общий вид бункера зерноуборочного комбайна. Бункер зерноуборочного комбайна содержит боковые стенки 1, днище 2, включающее донную часть 3, расположенную неподвижно относительно боковых стенок 1, и наклонную часть 4, связанную с боковой стенкой 1 и днищем 2. Бункер также содержит выгрузной шнек 5, установленный в донной части 3. Бункер снабжен установленным вдоль боковой стенки 1 вертикально расположенным ползуном 6 с приводом. Привод может быть выполнен в виде гидроцилиндра 7, шарнирно связанного с ползуном 6 и опорой 8,неподвижно установленной относительно донной части 3. Наклонная часть 4 выполнена телескопической из двух элементов 9 и 10. Первый элемент 9 с помощью шарнира (на фигуре не обозначен) связан с донной частью 3. Второй элемент 10 с помощью шарнира (на фигуре не обозначен) связан с ползуном 6. Ось шарнира, общего для донной части 3 и первого элемента 9 наклонной части 4, и ось шарнира, общего для ползуна 6 и второго элемента 10 наклонной части 4, расположены вдоль оси выгрузного шнека 5. Бункер зерноуборочного комбайна работает следующим образом. Перед началом заполнения бункера ползун 6 находится в нижнем положении, при этом наклонная часть 4 днища 2 находится в примерно горизонтальном положении. После заполнения бункера для его выгрузки включают выгрузной шнек 5. После прекращения поступления зерна к шнеку 5 шток гидроцилиндра 7 выдвигается, ползун 6 перемещается в верхнее положение и наклонная часть 4 занимает положение под углом, обеспечивающим естественное ссыпание зерна к шнеку 5. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
