Бункер зерноуборочного комбайна для сбора продуктов обмолота

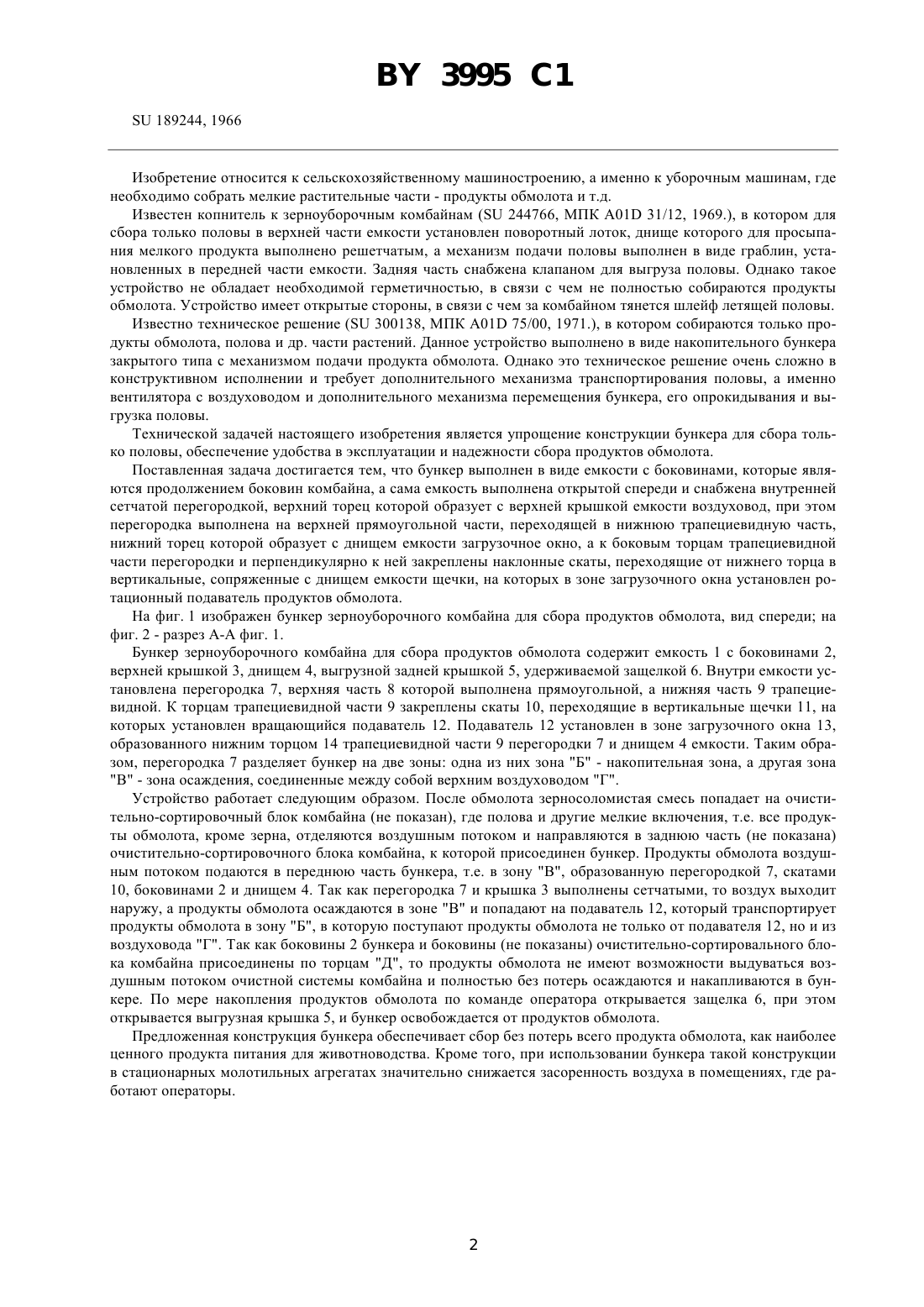

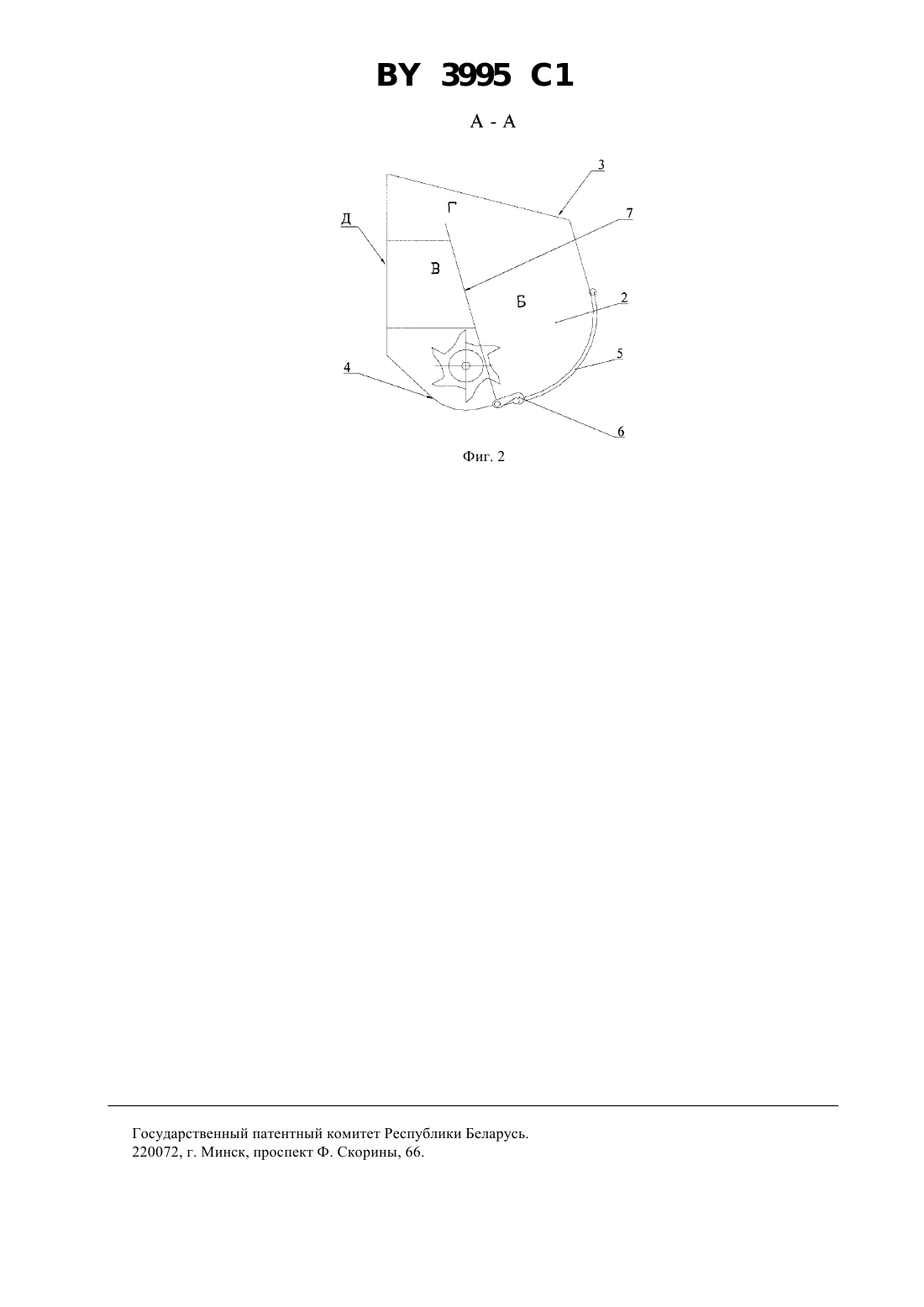

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ БУНКЕР ЗЕРНОУБОРОЧНОГО КОМБАЙНА ДЛЯ СБОРА ПРОДУКТОВ ОБМОЛОТА(71) Заявитель Головное специализированное конструкторское бюро по комплексу кормоуборочных машин(73) Патентообладатель Головное специализированное конструкторское бюро по комплексу кормоуборочных машин(57) 1. Бункер зерноуборочного комбайна для сбора продуктов обмолота, выполненный в виде емкости с боковинами и выгрузной задней крышкой, удерживаемой защелкой, и механизмом подачи продуктов обмолота, отличающийся тем, что емкость выполнена открытой спереди и снабжена внутренней сетчатой перегородкой, верхний торец которой образует с верхней крышкой емкости воздуховод, при этом перегородка выполнена из верхней прямоугольной части, переходящей в нижнюю трапециевидную часть, нижний торец которой образует совместно с днищем емкости загрузочное окно, а к боковым торцам трапециевидной части перегородки и перпендикулярно к ней закреплены наклонные скаты, переходящие от нижнего торца в вертикальные, сопряженные с днищем емкости щечки, на которых в зоне загрузочного окна установлен ротационный подаватель продуктов обмолота. 2. Бункер по п. 1, отличающийся тем, что емкость открытой передней частью крепится к комбайну так,что боковины емкости служат продолжением боковин комбайна, образуя замкнутую систему. Изобретение относится к сельскохозяйственному машиностроению, а именно к уборочным машинам, где необходимо собрать мелкие растительные части - продукты обмолота и т.д. Известен копнитель к зерноуборочным комбайнам ( 244766, МПК 01 31/12, 1969.), в котором для сбора только половы в верхней части емкости установлен поворотный лоток, днище которого для просыпания мелкого продукта выполнено решетчатым, а механизм подачи половы выполнен в виде граблин, установленных в передней части емкости. Задняя часть снабжена клапаном для выгруза половы. Однако такое устройство не обладает необходимой герметичностью, в связи с чем не полностью собираются продукты обмолота. Устройство имеет открытые стороны, в связи с чем за комбайном тянется шлейф летящей половы. Известно техническое решение ( 300138, МПК А 01 75/00, 1971.), в котором собираются только продукты обмолота, полова и др. части растений. Данное устройство выполнено в виде накопительного бункера закрытого типа с механизмом подачи продукта обмолота. Однако это техническое решение очень сложно в конструктивном исполнении и требует дополнительного механизма транспортирования половы, а именно вентилятора с воздуховодом и дополнительного механизма перемещения бункера, его опрокидывания и выгрузка половы. Технической задачей настоящего изобретения является упрощение конструкции бункера для сбора только половы, обеспечение удобства в эксплуатации и надежности сбора продуктов обмолота. Поставленная задача достигается тем, что бункер выполнен в виде емкости с боковинами, которые являются продолжением боковин комбайна, а сама емкость выполнена открытой спереди и снабжена внутренней сетчатой перегородкой, верхний торец которой образует с верхней крышкой емкости воздуховод, при этом перегородка выполнена на верхней прямоугольной части, переходящей в нижнюю трапециевидную часть,нижний торец которой образует с днищем емкости загрузочное окно, а к боковым торцам трапециевидной части перегородки и перпендикулярно к ней закреплены наклонные скаты, переходящие от нижнего торца в вертикальные, сопряженные с днищем емкости щечки, на которых в зоне загрузочного окна установлен ротационный подаватель продуктов обмолота. На фиг. 1 изображен бункер зерноуборочного комбайна для сбора продуктов обмолота, вид спереди на фиг. 2 - разрез А-А фиг. 1. Бункер зерноуборочного комбайна для сбора продуктов обмолота содержит емкость 1 с боковинами 2,верхней крышкой 3, днищем 4, выгрузной задней крышкой 5, удерживаемой защелкой 6. Внутри емкости установлена перегородка 7, верхняя часть 8 которой выполнена прямоугольной, а нижняя часть 9 трапециевидной. К торцам трапециевидной части 9 закреплены скаты 10, переходящие в вертикальные щечки 11, на которых установлен вращающийся подаватель 12. Подаватель 12 установлен в зоне загрузочного окна 13,образованного нижним торцом 14 трапециевидной части 9 перегородки 7 и днищем 4 емкости. Таким образом, перегородка 7 разделяет бункер на две зоны одна из них зона Б - накопительная зона, а другая зона В - зона осаждения, соединенные между собой верхним воздуховодом Г. Устройство работает следующим образом. После обмолота зерносоломистая смесь попадает на очистительно-сортировочный блок комбайна (не показан), где полова и другие мелкие включения, т.е. все продукты обмолота, кроме зерна, отделяются воздушным потоком и направляются в заднюю часть (не показана) очистительно-сортировочного блока комбайна, к которой присоединен бункер. Продукты обмолота воздушным потоком подаются в переднюю часть бункера, т.е. в зону В, образованную перегородкой 7, скатами 10, боковинами 2 и днищем 4. Так как перегородка 7 и крышка 3 выполнены сетчатыми, то воздух выходит наружу, а продукты обмолота осаждаются в зоне В и попадают на подаватель 12, который транспортирует продукты обмолота в зону Б, в которую поступают продукты обмолота не только от подавателя 12, но и из воздуховода Г. Так как боковины 2 бункера и боковины (не показаны) очистительно-сортировального блока комбайна присоединены по торцам Д, то продукты обмолота не имеют возможности выдуваться воздушным потоком очистной системы комбайна и полностью без потерь осаждаются и накапливаются в бункере. По мере накопления продуктов обмолота по команде оператора открывается защелка 6, при этом открывается выгрузная крышка 5, и бункер освобождается от продуктов обмолота. Предложенная конструкция бункера обеспечивает сбор без потерь всего продукта обмолота, как наиболее ценного продукта питания для животноводства. Кроме того, при использовании бункера такой конструкции в стационарных молотильных агрегатах значительно снижается засоренность воздуха в помещениях, где работают операторы. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
