Устройство для получения спермы от хряков

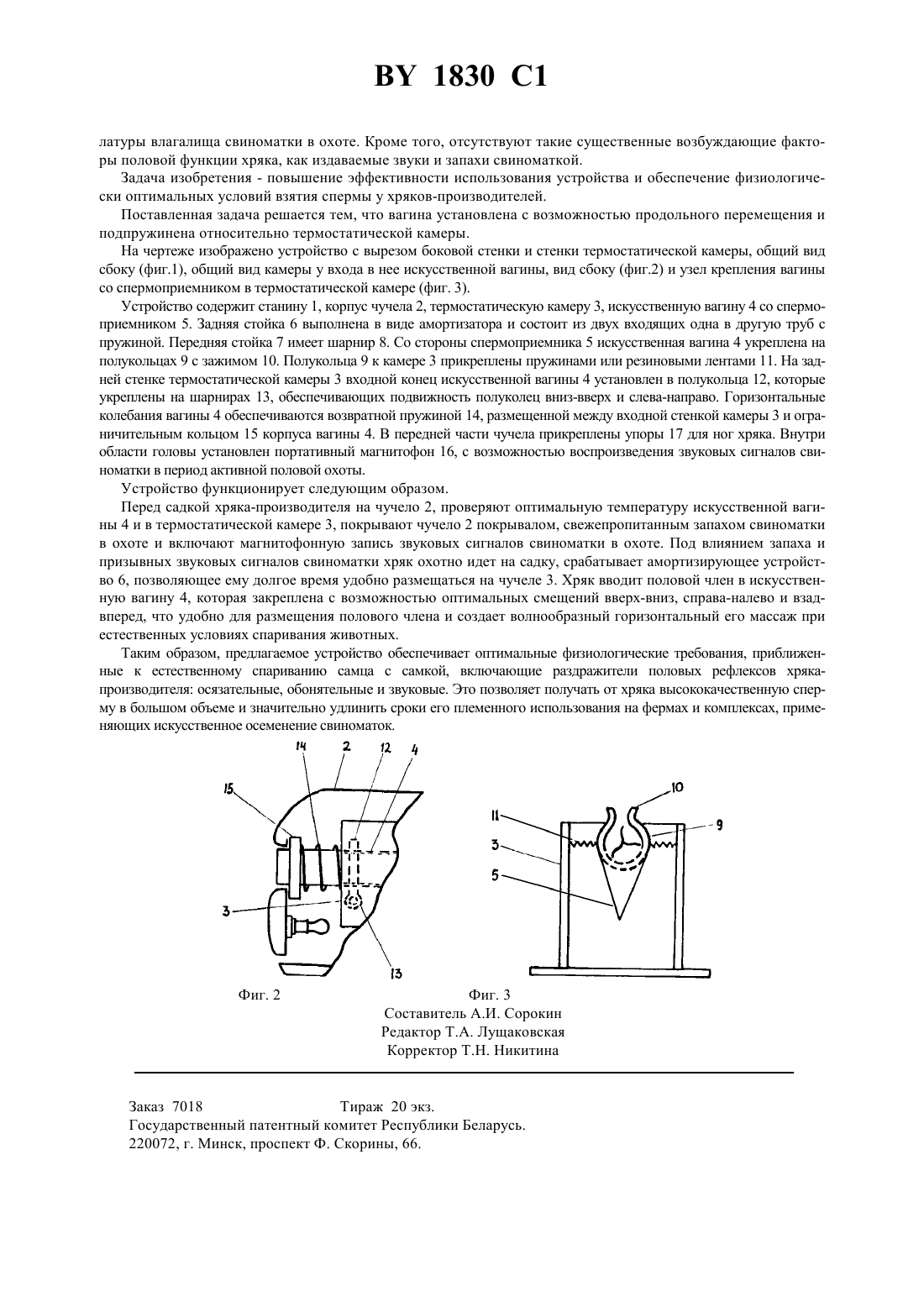

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ СПЕРМЫ ОТ ХРЯКОВ(57) Устройство для получения спермы от хряков, содержащее корпус чучела посредством амортизаторов и шарниров, установленный на станине, искусственную вагину со спермоприемником, горизонтально установленную в термостатической камере, размещенной в задней части корпуса, отличающееся тем, что вагина установлена с возможностью продольного перемещения и подпружинена относительно термостатической камеры. Фиг. 1 Изобретение относится к сельскому хозяйству, в частности к искусственному осеменению животных. Половые рефлексы хряков-производителей, содержащихся на промышленных комплексах и фермах, часто тормозятся, из-за чего они неохотно идут на совокупление с самками, а эякулят на вагину может быть малообъемный и низкого качества. Известно устройство для получения спермы от хряков-производителей, выполненное в виде чучела, установленного на основании посредством передней и задней стоек, в полости которого смонтированы вагинодержатель с вагиной, спермоприемник и приспособление для обогрева. Чучело связано с передней стойкой шарнирно, а вагинодержатель закреплен в полости чучела посредством шарнира. Вагина соединена со стенками чучела с помощью пружины, а задняя стойка выполнена телескопической и снабжена внутри пружиной 1. Однако данное устройство не обеспечивает достаточной стимуляции заторможенных половых рефлексов хряка, поскольку вагина установлена с возможностью перемещения вокруг своей продольной оси, но отсутствует продольный массаж полового члена во время садки, имитирующий волнообразные колебания муску 1830 1 латуры влагалища свиноматки в охоте. Кроме того, отсутствуют такие существенные возбуждающие факторы половой функции хряка, как издаваемые звуки и запахи свиноматкой. Задача изобретения - повышение эффективности использования устройства и обеспечение физиологически оптимальных условий взятия спермы у хряков-производителей. Поставленная задача решается тем, что вагина установлена с возможностью продольного перемещения и подпружинена относительно термостатической камеры. На чертеже изображено устройство с вырезом боковой стенки и стенки термостатической камеры, общий вид сбоку (фиг.1), общий вид камеры у входа в нее искусственной вагины, вид сбоку (фиг.2) и узел крепления вагины со спермоприемником в термостатической камере (фиг. 3). Устройство содержит станину 1, корпус чучела 2, термостатическую камеру 3, искусственную вагину 4 со спермоприемником 5. Задняя стойка 6 выполнена в виде амортизатора и состоит из двух входящих одна в другую труб с пружиной. Передняя стойка 7 имеет шарнир 8. Со стороны спермоприемника 5 искусственная вагина 4 укреплена на полукольцах 9 с зажимом 10. Полукольца 9 к камере 3 прикреплены пружинами или резиновыми лентами 11. На задней стенке термостатической камеры 3 входной конец искусственной вагины 4 установлен в полукольца 12, которые укреплены на шарнирах 13, обеспечивающих подвижность полуколец вниз-вверх и слева-направо. Горизонтальные колебания вагины 4 обеспечиваются возвратной пружиной 14, размещенной между входной стенкой камеры 3 и ограничительным кольцом 15 корпуса вагины 4. В передней части чучела прикреплены упоры 17 для ног хряка. Внутри области головы установлен портативный магнитофон 16, с возможностью воспроизведения звуковых сигналов свиноматки в период активной половой охоты. Устройство функционирует следующим образом. Перед садкой хряка-производителя на чучело 2, проверяют оптимальную температуру искусственной вагины 4 и в термостатической камере 3, покрывают чучело 2 покрывалом, свежепропитанным запахом свиноматки в охоте и включают магнитофонную запись звуковых сигналов свиноматки в охоте. Под влиянием запаха и призывных звуковых сигналов свиноматки хряк охотно идет на садку, срабатывает амортизирующее устройство 6, позволяющее ему долгое время удобно размещаться на чучеле 3. Хряк вводит половой член в искусственную вагину 4, которая закреплена с возможностью оптимальных смещений вверх-вниз, справа-налево и взадвперед, что удобно для размещения полового члена и создает волнообразный горизонтальный его массаж при естественных условиях спаривания животных. Таким образом, предлагаемое устройство обеспечивает оптимальные физиологические требования, приближенные к естественному спариванию самца с самкой, включающие раздражители половых рефлексов хрякапроизводителя осязательные, обонятельные и звуковые. Это позволяет получать от хряка высококачественную сперму в большом объеме и значительно удлинить сроки его племенного использования на фермах и комплексах, применяющих искусственное осеменение свиноматок. Заказ 7018 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
