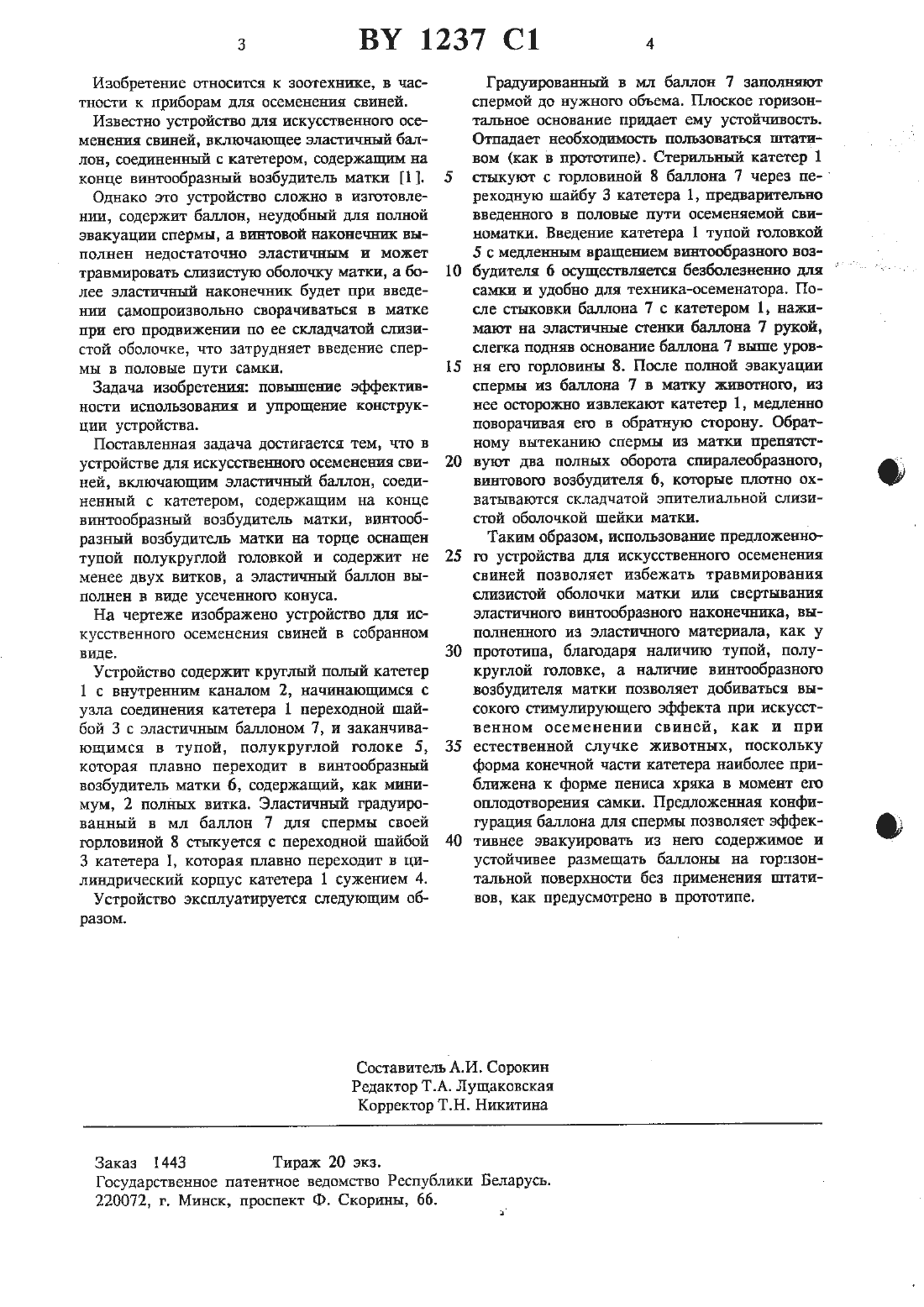

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(54) УСТРОЙСТВО ДЛЯ ИСКУССТВЕННОГО ОСЕМЕНЕНИЯ СВИНЕЙ(71) Заявитель Малое предприятие КИСС Смолевичского района, Белорусский науЧНО-ИССЛВДОВНТШТЬСКИЙ ИНСТИТУТ ЖИВОтноводства (ВУ)(73) Патентообладатель . Малое предприятие КИСС Смолевичскою района (ВТ)1. Устройство для искусственного осеменения свиней, включающее эластичный баллон, соединенный с катетером, содержащим на конце винтообразный возбудитель матки, отличающееся тем, что винтообразный возбудитель матки на торце оснащен тупой полукруглой головкой и содержит не менее двух витков.. Устройство по п.1 отличающееся тем, что эластичный баллон выполнен в виде усеченного конуса.Изобретение относится к зоотехнике, в частности к приборам для осеменения свиней.Известно устройство для искусственного осеменения свиней, включающее эластичный баллон, соединенный с катетером, содержащим на конце винтообразньгй возбудитель матки 1 1.Однако это устройство сложно в изготовлении, содержит балшон, неудобный для полной эвакуации спермы, а винтовой наконечник внПОЛНЕН НСДОСТЗТОЧНО ЭЛЗСТИЧННМ И МОЖЕТ травмировать слизистую оболочку матки, а более эластичный наконечник будет при введении самопроизвольно сворачиваться в матке при его продвижении по ее складчатой слизистой оболочке, что затрудняет введение спермы в половые пути самки.Задача изобретения повышение эффективности использования и упрощение конструкции устройства.ПОСТЗВЛВННЗЯ задача ДОСТИГБСТСЯ ТЕМ, ЧТО В устройстве для искусственного осеменения свиней, включающим эластичный баллон, соедиНВННЫЙ С КЗТЕТЕРОМ, СОДСРЖЗЩИМ на КОНЦС винтообразньгй возбудитель матки, винтообразный возбудитель матки на торце оснащен тупой полукруглой головкой и содержит не менее двух витков, а эластичный баллон выПОЛНЕН В ВИДЕ УСЕЧЕННОШ КОНУСЗ.На чертеже изображено устройство для искусственного осеменения свиней в собранном ВИДЕ.Устройство содержит кругшяй полый катетер 1 с внутренним каналом 2, начинающимся с узла соединения катетера 1 переходной шайбой 3 с эластичным баллоном 7, и заканчивающимся в тупой, полукруглой голоке 5,которая плавно переходит в винтообразный возбудитель матки б, содержащий, как миннмум 2 полных витка. Эластичный градуированный в мл баллон 7 для спермы своей горловиной 8 стыкуется с переходной шайбой 3 катетера 1, которая плавно переходит в цилиндрический корпус катетера 1 сужением 4.Устройство эксплуатируется следующим образом.Градуироваиггьгй в мл баллон 7 заполняют спермой до нужною объема. Плоское горизонтальное основание придает ему устойчивость. Отпадает необходимость пользоваться штативом (как в прототипе). Стерильный катетер 1стыкуют с горловиной 8 баллона 7 через пе реходную шайбу З катетера 1, предварительно введенного в половые пути осеменяемой свиноматки. Введение катетера 1 тупой головкой 5 с медленным вращением винтообразного возбудителя 6 осуществляется безболезненно для самки и удобно для техника-осеменатора. После стьгковки баллона 7 с катетером 1, нажимают иа эластичные стенки баллона 7 рукой,слегка подняв основание баллона 7 выше уровня его горловины 8. После полной эвакуации спермы из баллона 7 в матку животного, из нее осторожно извлекают катетер 1, медленно поворачивая его в обратную сторону. Обратному вытеканию спермы из матки препятствуют два полных оборота спиралеобразного,винтового возбудителя б, которые плотно охватываются складчатой эпителиальной слизистой оболочкой шейки матки.Таким образом, использование предложенного устройства для искусственного осеменения свиней позволяет избежать травмирования слизистой оболочки матки или свертывания эластичного винтообразного наконечника, внполненного из эластичного материала, как у прототипа, благодаря наличию тупой, полукруглой головке, а наличие винтообразного возбудителя матки позволяет добиваться высокого стимулирующего эффекта при искусстВСННОМ ОСВМВНСНИН СВИНЕЙ, как И при ССТССТВСННОЙ СЛУЧКС ЖИВОТНЫХ, ПОСКОЛЬКУ форма конечной части катетера наиболее приближена к форме пениса крика в момент его оплодотворения самки. Предложенная конфигурация баллона для спермы позволяет эффективнее эвакуировать из него содержимое и устойчивее размещать баллоны на горизонтальной поверхности без применения штативов, как предусмотрено в прототипе.Государственное патентное ведомство Республики Беларусь.

МПК / Метки

МПК: A61D 19/02, A61D 7/02

Метки: осеменения, искусственного, свиней, устройство
