Двухпроводный канал связи

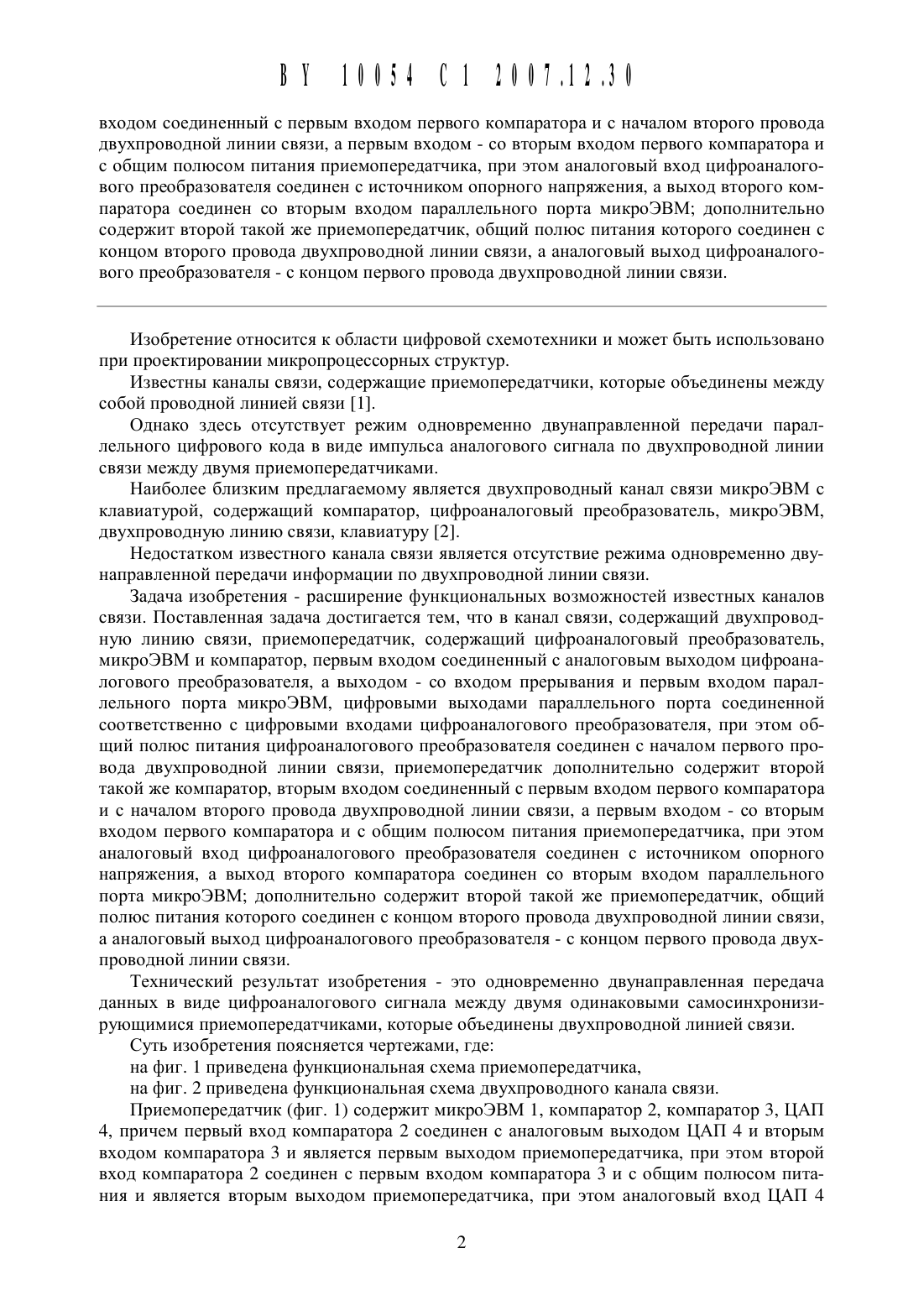

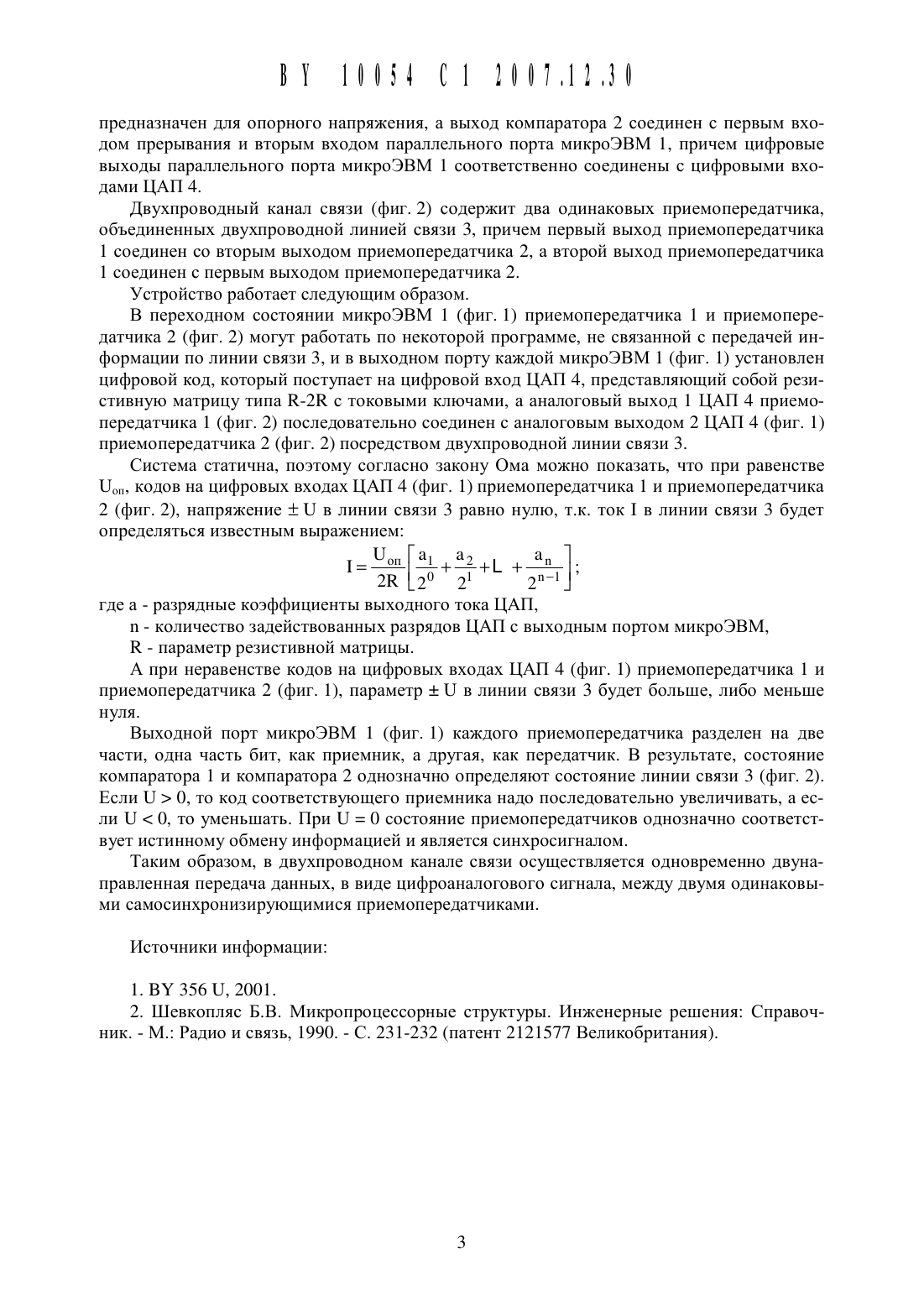

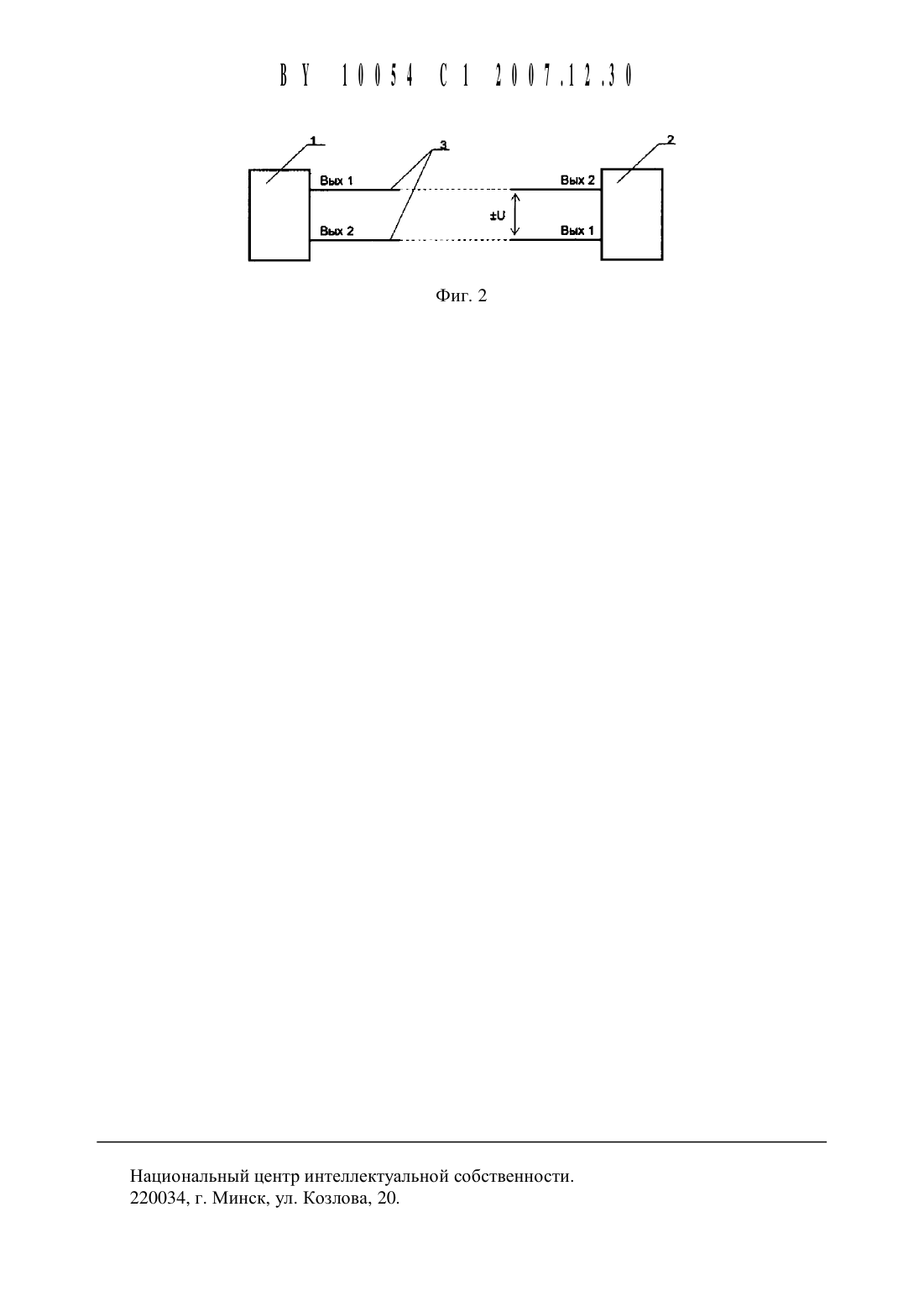

(71) Заявители Стратилатов Алексей Валерьевич Стратилатов Валерий Игоревич (ВУ)(72) Авторы Стратилатов Алексей Валерьевич Стратилатов Валерий Игоревич (ВУ)Алексей Валерьевич Стратилатов Валерий Игоревич (ВУ)Канал связи, содержащий двухпроводную линию связи, приемопередатчик, содержащий Цифроаналоговый преобразователь, микроЭВМ и компаратор, первым входом соединенный с аналоговым выходом цифроаналогового преобразователя, а выходом - со входом прерывания и первым входом параллельного порта микроЭВМ, цифровыми выходами параллельного порта соединенной соответственно с цифровыми входами цифроаналогового преобразователя, при этом общий полюс питания цифроаналогового преобразователя соединен с началом первого провода двухпроводной линии связи, отличающийся тем, что приемопередатчик дополнительно содержит второй такой же компаратор, вторымВХОДОМ СОСДИНСННЫЙ С ПСрВЫМ ВХОДОМ ПСрВОГО компаратора И С началом ВТОрОГО провода ДВуХПрОВОДНОЙ ЛИНИИ СВЯЗИ, а ПСрВЫМ ВХОДОМ - СО ВТОрЫМ ВХОДОМ ПСрВОГО компаратора И С ОбЩИМ ПОЛЮСОМ питания приемопередатчика, ПрИ ЭТОМ аналоговый ВХОД цифроаналогоВОГО преобразователя СОСДИНСН С ИСТОЧНИКОМ ОПОрНОГО напряжения, а ВЫХОД ВТОрОГО КОМпаратора СОСДИНСН СО ВТОрЫМ ВХОДОМ параллельного порта МИКрОЭВМ ДОПОЛНИТСЛЬНО СОДСрЖИТ ВТОрОЙ такой же приемопередатчик, ОбЩИЙ ПОЛЮС питания КОТОрОГО СОСДИНСН С КОНЦОМ ВТОрОГО провода ДВуХПрОВОДНОЙ ЛИНИИ СВЯЗИ, а аналоговый ВЫХОД цифроаналогоВОГО преобразователя - С КОНЦОМ первого провода ДВуХПрОВОДНОЙ ЛИНИИ СВЯЗИ.Изобретение относится К области цифровой схемотехники И может быть использовано при проектировании микропроцессорных структур.Известны Каналы связи, содержащие приемопередатчики, которые объединены между собой проводной линией связи 1.Однако здесь отсутствует режим одновременно двунаправленной передачи параллельного цифрового кода в виде импульса аналогового сигнала по двухпроводной линии связи между двумя приемопередатчиками.Наиболее близким предлагаемому является двухпроводнь 1 й канал связи микроЭВМ с клавиатурой, содержащий компаратор, цифроаналоговь 1 й преобразователь, микроЭВМ,двухпроводную линию связи, клавиатуру 2.Недостатком известного канала связи является отсутствие режима одновременно двунаправленной передачи информации по двухпроводной линии связи.Задача изобретения - расширение функциональных возможностей известных каналов связи. Поставленная задача достигается тем, что в канал связи, содержащий двухпроводную линию связи, приемопередатчик, содержащий цифроаналоговь 1 й преобразователь,микроЭВМ и компаратор, первым входом соединенный с аналоговым выходом цифроаналогового преобразователя, а выходом - со входом прерывания и первым входом параллельного порта микроЭВМ, цифровыми выходами параллельного порта соединенной соответственно с цифровыми входами цифроаналогового преобразователя, при этом общий полюс питания цифроаналогового преобразователя соединен с началом первого провода двухпроводной линии связи, приемопередатчик дополнительно содержит второй такой же компаратор, вторым входом соединенный с первым входом первого компаратора и с началом второго провода двухпроводной линии связи, а первым входом - со вторым входом первого компаратора и с общим полюсом питания приемопередатчика, при этом аналоговый вход цифроаналогового преобразователя соединен с источником опорного напряжения, а выход второго компаратора соединен со вторым входом параллельного порта микроЭВМ дополнительно содержит второй такой же приемопередатчик, общий полюс питания которого соединен с концом второго провода двухпроводной линии связи,а аналоговый выход цифроаналогового преобразователя - с концом первого провода двухпроводной линии связи.Технический результат изобретения - это одновременно двунаправленная передача данных в виде цифроаналогового сигнала между двумя одинаковыми самосинхронизирующимися приемопередатчиками, которые объединены двухпроводной линией связи.Суть изобретения поясняется чертежами, гдена фиг. 1 приведена функциональная схема приемопередатчика, на фиг. 2 приведена функциональная схема двухпроводного канала связи.Приемопередатчик (фиг. 1) содержит микроЭВМ 1, компаратор 2, компаратор 3, ЦАП 4, причем первый вход компаратора 2 соединен с аналоговым выходом ЦАП 4 и вторым входом компаратора 3 и является первым выходом приемопередатчика, при этом второй вход компаратора 2 соединен с первым входом компаратора 3 и с общим полюсом питания и является вторым выходом приемопередатчика, при этом аналоговый вход ЦАП 4предназначен для опорного напряжения, а выход компаратора 2 соединен с первым входом прерывания и вторым входом параллельного порта микроЭВМ 1, причем Цифровые выходы параллельного порта микроЭВМ 1 соответственно соединены с цифровыми входами ЦАП 4.Двухпроводный канал связи (фиг. 2) содержит два одинаковых приемопередатчика,объединенных двухпроводной линией связи 3, причем первый выход приемопередатчика 1 соединен со вторым выходом приемопередатчика 2, а второй выход приемопередатчика 1 соединен с первым выходом приемопередатчика 2.Устройство работает следующим образом.В переходном состоянии микроЭВМ 1 (фиг. 1) приемопередатчика 1 и приемопередатчика 2 (фиг. 2) могут работать по некоторой программе, не связанной с передачей информации по линии связи 3, и в выходном порту каждой микроЭВМ 1 (фиг. 1) установлен цифровой код, который поступает на цифровой вход ЦАП 4, представляющий собой резистивную матрицу типа К-2 К с токовыми ключами, а аналоговый выход 1 ЦАП 4 приемопередатчика 1 (фиг. 2) последовательно соединен с аналоговым выходом 2 ЦАП 4 (фиг. 1) приемопередатчика 2 (фиг. 2) посредством двухпроводной линии связи 3.Система статична, поэтому согласно закону Ома можно показать, что при равенстве ПОП, кодов на цифровых входах ЦАП 4 (фиг. 1) приемопередатчика 1 и приемопередатчика 2 (фиг. 2), напряжение 1 П в линии связи 3 равно нулю, т.к. ток 1 в линии связи 3 будет определяться известным выражением1 П фддъ а ф 2 К 20 21 2 п 1 где а - разрядные коэффициенты выходного тока ЦАП, п - количество задействованных разрядов ЦАП с выходным портом микроЭВМ, К - параметр резистивной матрицы.А при неравенстве кодов на цифровых входах ЦАП 4 (фиг. 1) приемопередатчика 1 и приемопередатчика 2 (фиг. 1), параметр 1 П в линии связи 3 будет больше, либо меньше нуля.Выходной порт микроЭВМ 1 (фиг. 1) каждого приемопередатчика разделен на две части, одна часть бит, как приемник, а другая, как передатчик. В результате, состояние компаратора 1 и компаратора 2 однозначно определяют состояние линии связи 3 (фиг. 2). Если П О, то код соответствующего приемника надо последовательно увеличивать, а если П О, то уменьшать. При П О состояние приемопередатчиков однозначно соответствует истинному обмену информацией и является синхросигналом.Таким образом, в двухпроводном канале связи осуществляется одновременно двунаправленная передача данных, в виде цифроаналогового сигнала, между двумя одинаковь 1 ми самосинхронизирующимися приемопередатчиками.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
