Способ интенсификации мокрого диспергирования твердосплавного порошка в шаровых мельницах

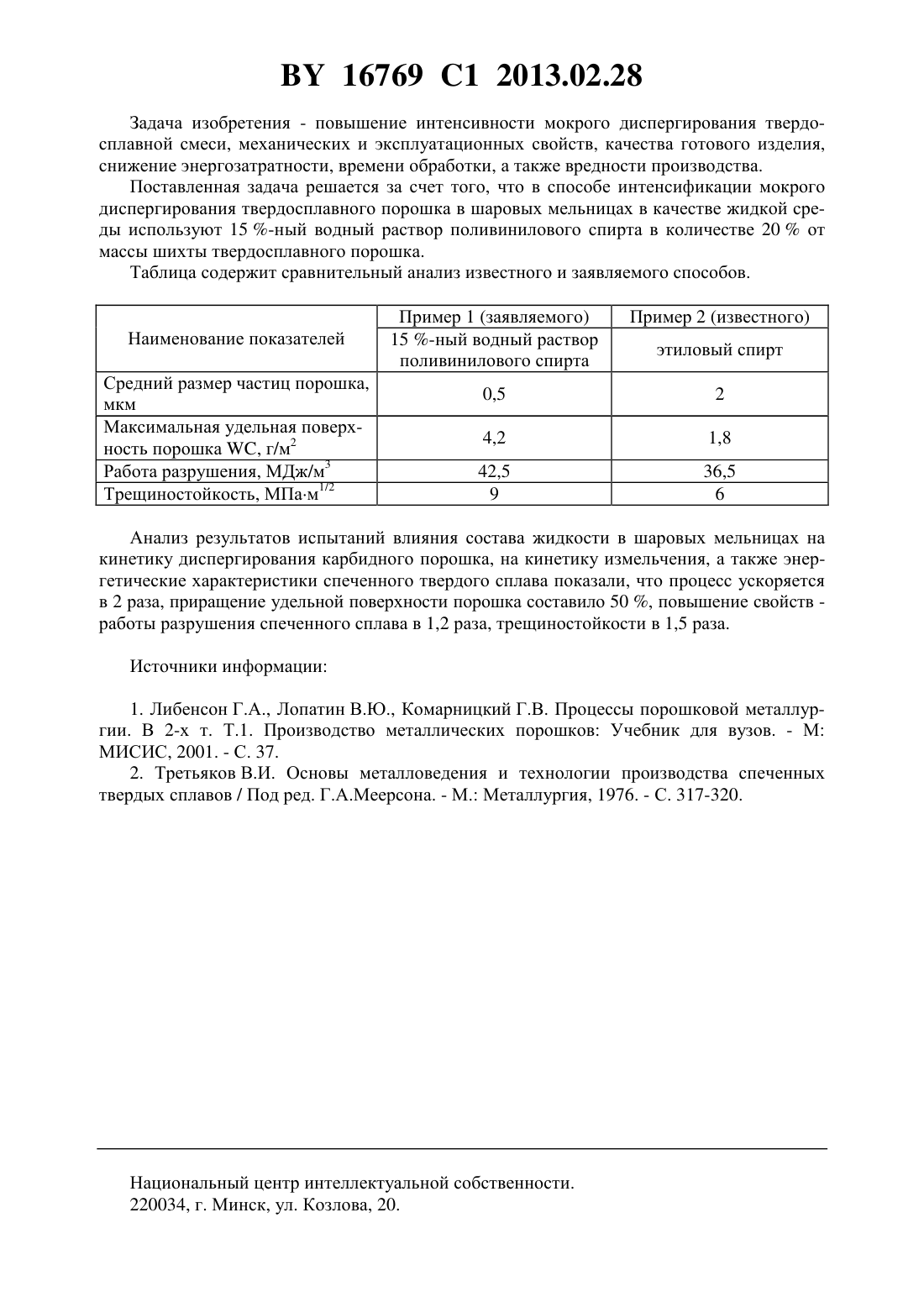

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ИНТЕНСИФИКАЦИИ МОКРОГО ДИСПЕРГИРОВАНИЯ ТВЕРДОСПЛАВНОГО ПОРОШКА В ШАРОВЫХ МЕЛЬНИЦАХ(71) Заявитель Учреждение образования Мозырский государственный педагогический университет имени И.П.Шамякина(72) Авторы Лупарева Валентина Михайловна Смолякова Ольга Филипповна(73) Патентообладатель Учреждение образования Мозырский государственный педагогический университет имени И.П.Шамякина(56) ТРЕТЬЯКОВ В.И. Основы металловедения и технологии производства спеченных твердых сплавов. - М. Металлургия, 1976. - С. 317-320.5126104 , 1992.4483905, 1984.2256533 1, 2005.1394558 1, 1989.(57) Способ интенсификации мокрого диспергирования твердосплавного порошка в шаровых мельницах, отличающийся тем, что в качестве жидкой среды используют 15 -ный водный раствор поливинилового спирта в количестве 20 от массы шихты твердосплавного порошка. Изобретение относится к порошковой металлургии, а именно производству вольфрамокобальтовых твердых сплавов. Известны способы 1, при которых для интенсификации мокрого диспергирования твердосплавного порошка в рабочую камеру шаровой мельницы вводятся такие органические жидкости, как этиловый и метиловый спирты, йод, ацетон, бензин. Недостатком этих способов является высокая энергозатратность процесса измельчения. Кроме того, недостаточное адсорбционное понижение прочности, поверхностной энергии во время деформации и развития трещины в частице порошка ведет к снижению интенсивности, качества диспергирования, конгломерации порошка, увеличению времени обработки материала, снижению механических свойств спеченного твердого сплава. Наиболее близким (прототип) 2 к предлагаемому по технической сущности и достигаемому эффекту является способ интенсификации мокрого диспергирования за счет введения в рабочую камеру шаровой мельницы этилового спирта (этанол 25) в количестве 220 мл на 1 кг твердосплавной шихты. Недостатками применения этилового спирта являются повышенная взрывоопасность,низкие показатели кинетики диспергирования, механические свойства спеченного твердого сплава. 16769 1 2013.02.28 Задача изобретения - повышение интенсивности мокрого диспергирования твердосплавной смеси, механических и эксплуатационных свойств, качества готового изделия,снижение энергозатратности, времени обработки, а также вредности производства. Поставленная задача решается за счет того, что в способе интенсификации мокрого диспергирования твердосплавного порошка в шаровых мельницах в качестве жидкой среды используют 15 -ный водный раствор поливинилового спирта в количестве 20 от массы шихты твердосплавного порошка. Таблица содержит сравнительный анализ известного и заявляемого способов. Наименование показателей Средний размер частиц порошка,мкм Максимальная удельная поверхность порошка , г/м 2 Работа разрушения, МДж/м 3 Трещиностойкость, МПам 1/2 Пример 1 (заявляемого) 15 -ный водный раствор поливинилового спирта Анализ результатов испытаний влияния состава жидкости в шаровых мельницах на кинетику диспергирования карбидного порошка, на кинетику измельчения, а также энергетические характеристики спеченного твердого сплава показали, что процесс ускоряется в 2 раза, приращение удельной поверхности порошка составило 50 , повышение свойств работы разрушения спеченного сплава в 1,2 раза, трещиностойкости в 1,5 раза. Источники информации 1. Либенсон Г.А., Лопатин В.Ю., Комарницкий Г.В. Процессы порошковой металлургии. В 2-х т. Т.1. Производство металлических порошков Учебник для вузов. - М МИСИС, 2001. - С. 37. 2. Третьяков В.И. Основы металловедения и технологии производства спеченных твердых сплавов / Под ред. Г.А.Меерсона. - М. Металлургия, 1976. - С. 317-320. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
