Способ получения укрепленного клея

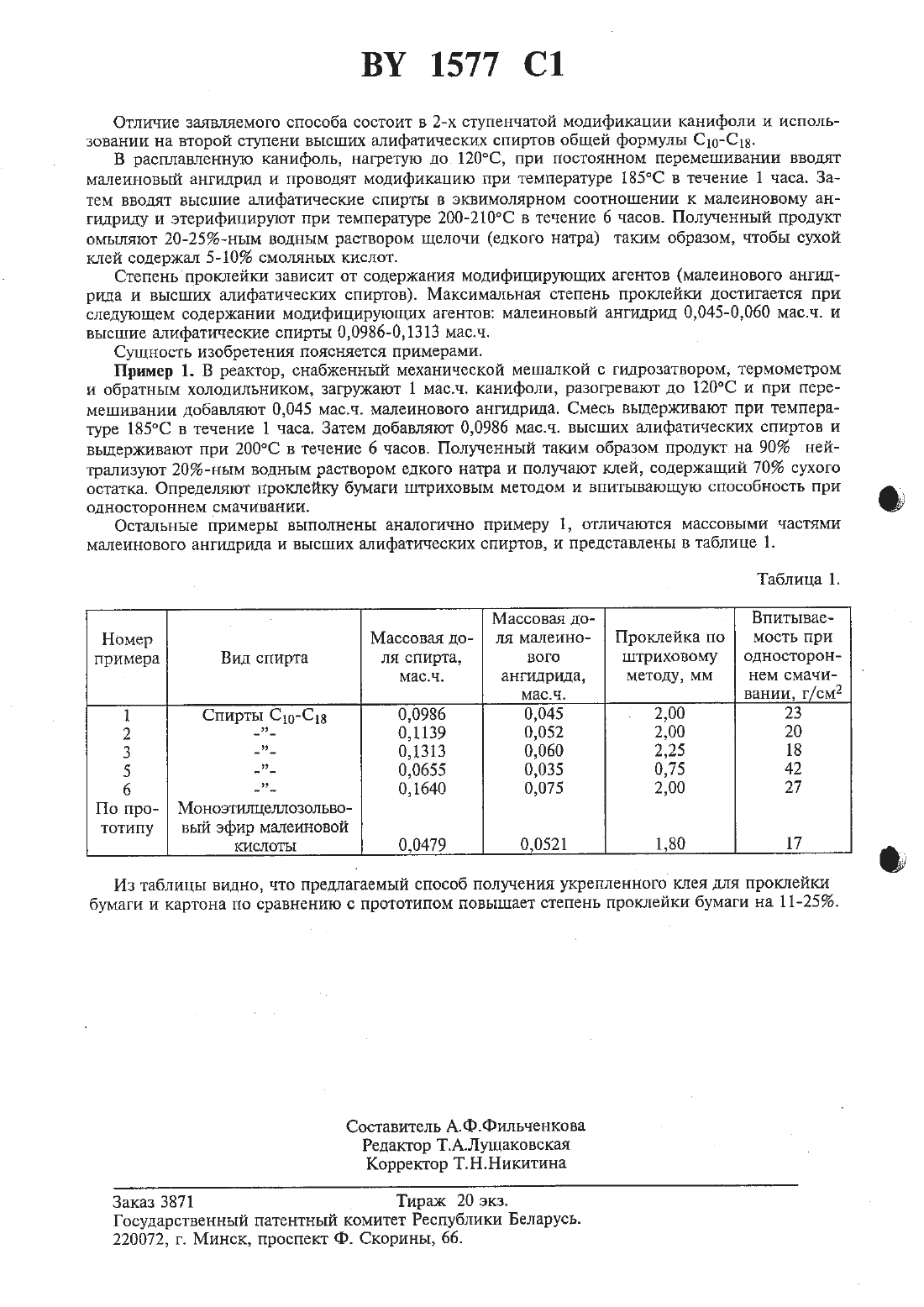

/ ОПИСАНИЕ РЕСПУБЛИКА БЕЛАРУСЬ (19) В (п) 1577 ИЗОБРЕТЕНИЯ (13) (31(54) СПОСОБ ПОЛУЧЕНИЯ УКРЕПЛЕННОГО КЛЕЯ(71) Заявитель Белорусский государственный технологический университет (ВУ)(73) Патентообладатель Белорусский шсудар ственньпй технологический университетСпособ получения укрепленного клея для проклейки бумаги и картона в массе путем модификации канифоли с последующей нейтрализацией, отличающийся тем, что модификацию канифоли сначала ведут малеиновым ангидридом при массовом соотношении канифоли и ангидрида 1(0,045-0,06), а затем высшими алифатическими спиртами Сю-Сш, взятыми в эквимолярном отношении к малеиновому ангидриду.Изобретение относится к Целлюлозно-бумажному производству, в частности к области попучения канифольных клеев для проклейки бумаги и картона в массе.Известен способ получения клея для проклейки бумаги и картона путем модификации канифоли моноэтилцеллозольвовым эфиром малеиновой кислоты 1.Недостатком данного способа является то, что использование этого модифицирующего агента не обеспечивает высокой проклейки бумаги.Наиболее близким к заявляемому по технической сущности и достигаемому результату является способ получения укрепленного клея для проклейки бумаги и картона путем модификации канифоли моноэфирами низших спиртов общей формулы С 4 2. Недостатком данного способа является невысокая степень проклейки бумаги.Задачей изобретения является повышение степени проклейки бумаги. Для решения поставленной задачи предложен способ получения укрепленного клея, в котором путем модификации канифоли с последующей нейтрализацией сначала модификацию ведут малеиновым ангидридом в количестве 0,045-0,060 мас.ч., а затем высшими алифатическими спиртами общей формулы Сш-Сш в эквимолярном соотношении к мапеиновому ангидрицу.Из литературных источников неизвестна модификация канифоли сначала малеиновым ангидридом и Затем высшими алифатическими спиртами общей формулы Сю-Сдд с целью поЩпучения укрепленного клея с высокой степенью проклейки бумаги, и нами предлагается впервЫе.Отличие заявляемого способа состоит в 2-х ступенчатой модификации канифоли и использовании на второй ступени высших алифатичесшах спиртов обшей формулы Сю-СШ.В расплавленную канифоль, нагретую до 120 С, при постоянном перемешивании вводят малеиновый ангидрид и проводят модификацию при температуре 185 С в течение 1 часа. Затем вводят высшие алифатические спирты в эквимолярном соотношении к малеиновому ангидриду и этерифицирутот при температуре 200-21 ОС в течение 6 часов. Полученный продукт омыляют 20-25-ным водным раствором щелочи (едкого натра) таким образом, чтобы сухой клей содержал 540 смоляных кислот.Степень проклейки зависит от содержания модифицирующих агентов (малеинового ангидрида и высших алифатических спиртов). Максимальная степень проклейки достигается при следующем содержании модифицирующих агентов малеиновый ангидрид 0,045-0,О 6 О мас.ч. и высшие алифатические спирты 0,О 986-О 1313 мас.ч.Сущность изобретения поясняется примерами.Пример 1. В реактор, снабженный механической мешалкой с гидрозатвором, термометром и обратным холодильником, загружают 1 мас.ч. канифоли, разогревают до 12 ОС и при перемешивании добавляют 0,045 мас.ч. малеинового ангидрида. Смесь выдерживают при температуре 185 С в течение 1 часа. Затем добавляют 0,О 986 мас.ч. высших алифатических спиртов и вьщернсивают при 200 С в течение 6 часов. Полученный таким образом продукт. на 90 нейтрализуют 20-ным водным раствором едкого натра и получают клей, содержащий 70 сухого остатка. Определяют проклейку бумаги штриховым методом и впитывающую способность при одностороннем смачивании.Остальные примеры выполнены аналогично примеру 1, отличаются массовыми частями малеинового ангидрида и высших алифатических спиртов, и представлены в таблице 1.Впитываемость при одностороннем смачивании, г см 2Проютейка по штриховому методу, ммМоноэтилтцеллозольвовый эфир малеиновой кислотыИз таблицы видно, что предлагаемый способ получения укрепленного. клея для проклейки бумаги и картона по сравнению с прототипом повышает степень проклейки бумаги на 11-2595.Заказ 3871 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
