Устройство для реабилитации пациентов с нарушением функций опорно-двигательного аппарата

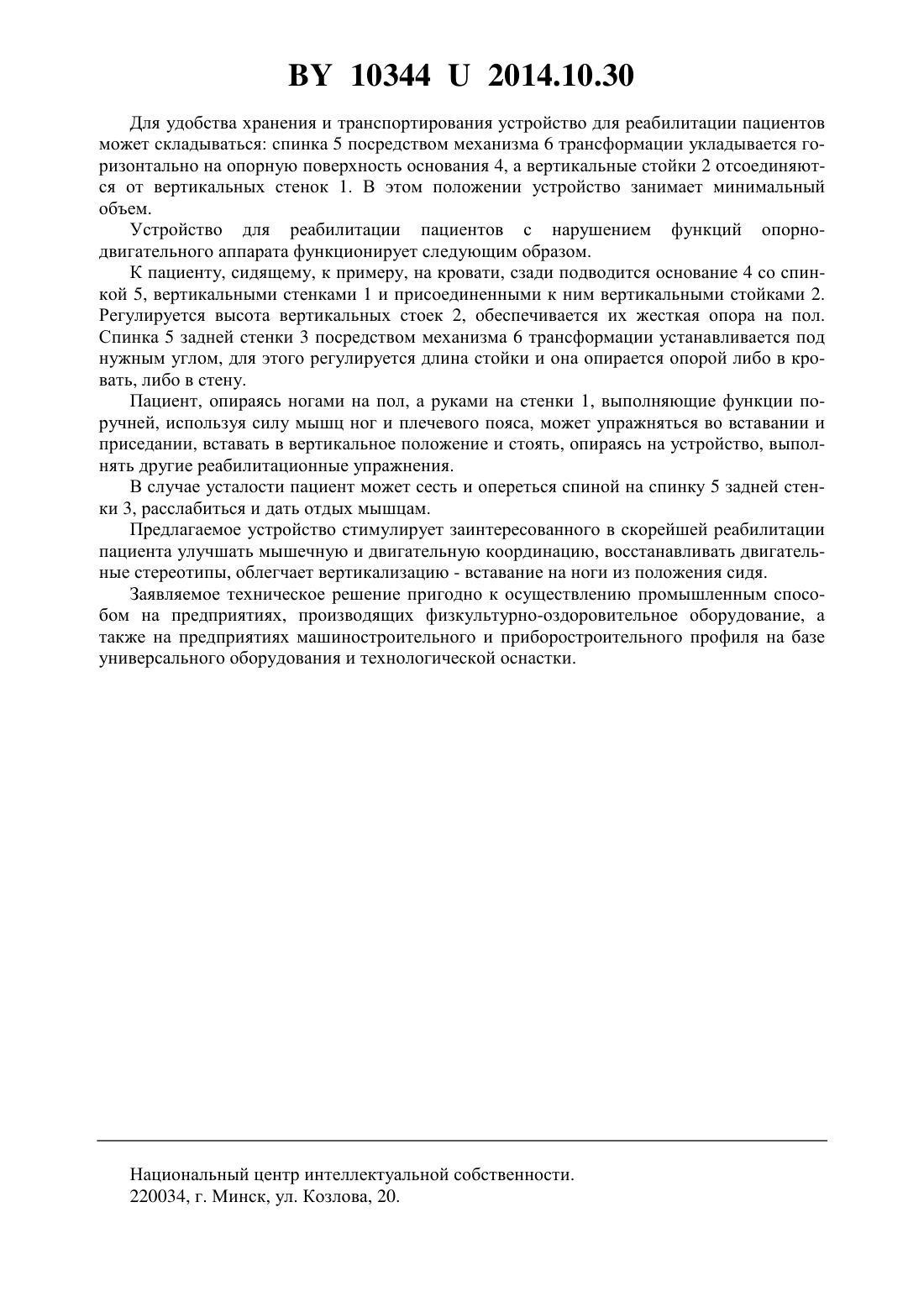

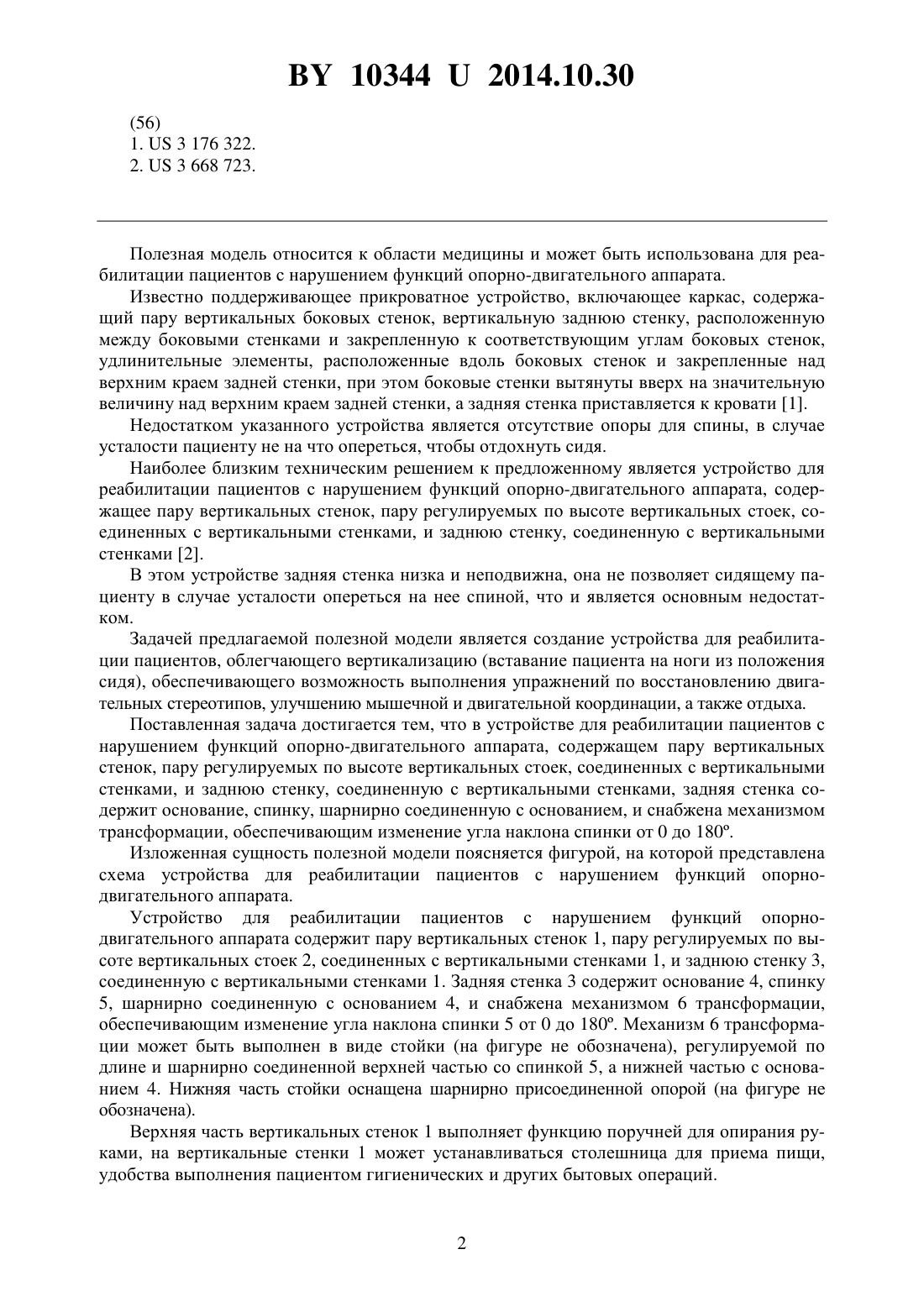

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РЕАБИЛИТАЦИИ ПАЦИЕНТОВ С НАРУШЕНИЕМ ФУНКЦИЙ ОПОРНО-ДВИГАТЕЛЬНОГО АППАРАТА(71) Заявители Открытое акционерное общество Научно-технический центр комбайностроения Республиканское унитарное предприятие Центр научно-технической и деловой информации(72) Авторы Николаев Владимир Иванович Рехлицкий Олег Валентинович Старовойтов Александр Семенович Старовойтов Виктор Семенович Шамров Дмитрий Алексеевич Шантыко Александр Степанович(73) Патентообладатели Открытое акционерное общество Научно-технический центр комбайностроения Республиканское унитарное предприятие Центр научно-технической и деловой информации(57) Устройство для реабилитации пациентов с нарушением функций опорнодвигательного аппарата, содержащее пару вертикальных стенок, пару регулируемых по высоте вертикальных стоек, соединенных с вертикальными стенками, и заднюю стенку,соединенную с вертикальными стенками, отличающееся тем, что задняя стенка содержит основание, спинку, шарнирно соединенную с основанием, и снабжена механизмом трансформации, обеспечивающим изменение угла наклона спинки от 0 до 180. Полезная модель относится к области медицины и может быть использована для реабилитации пациентов с нарушением функций опорно-двигательного аппарата. Известно поддерживающее прикроватное устройство, включающее каркас, содержащий пару вертикальных боковых стенок, вертикальную заднюю стенку, расположенную между боковыми стенками и закрепленную к соответствующим углам боковых стенок,удлинительные элементы, расположенные вдоль боковых стенок и закрепленные над верхним краем задней стенки, при этом боковые стенки вытянуты вверх на значительную величину над верхним краем задней стенки, а задняя стенка приставляется к кровати 1. Недостатком указанного устройства является отсутствие опоры для спины, в случае усталости пациенту не на что опереться, чтобы отдохнуть сидя. Наиболее близким техническим решением к предложенному является устройство для реабилитации пациентов с нарушением функций опорно-двигательного аппарата, содержащее пару вертикальных стенок, пару регулируемых по высоте вертикальных стоек, соединенных с вертикальными стенками, и заднюю стенку, соединенную с вертикальными стенками 2. В этом устройстве задняя стенка низка и неподвижна, она не позволяет сидящему пациенту в случае усталости опереться на нее спиной, что и является основным недостатком. Задачей предлагаемой полезной модели является создание устройства для реабилитации пациентов, облегчающего вертикализацию (вставание пациента на ноги из положения сидя), обеспечивающего возможность выполнения упражнений по восстановлению двигательных стереотипов, улучшению мышечной и двигательной координации, а также отдыха. Поставленная задача достигается тем, что в устройстве для реабилитации пациентов с нарушением функций опорно-двигательного аппарата, содержащем пару вертикальных стенок, пару регулируемых по высоте вертикальных стоек, соединенных с вертикальными стенками, и заднюю стенку, соединенную с вертикальными стенками, задняя стенка содержит основание, спинку, шарнирно соединенную с основанием, и снабжена механизмом трансформации, обеспечивающим изменение угла наклона спинки от 0 до 180. Изложенная сущность полезной модели поясняется фигурой, на которой представлена схема устройства для реабилитации пациентов с нарушением функций опорнодвигательного аппарата. Устройство для реабилитации пациентов с нарушением функций опорнодвигательного аппарата содержит пару вертикальных стенок 1, пару регулируемых по высоте вертикальных стоек 2, соединенных с вертикальными стенками 1, и заднюю стенку 3,соединенную с вертикальными стенками 1. Задняя стенка 3 содержит основание 4, спинку 5, шарнирно соединенную с основанием 4, и снабжена механизмом 6 трансформации,обеспечивающим изменение угла наклона спинки 5 от 0 до 180. Механизм 6 трансформации может быть выполнен в виде стойки (на фигуре не обозначена), регулируемой по длине и шарнирно соединенной верхней частью со спинкой 5, а нижней частью с основанием 4. Нижняя часть стойки оснащена шарнирно присоединенной опорой (на фигуре не обозначена). Верхняя часть вертикальных стенок 1 выполняет функцию поручней для опирания руками, на вертикальные стенки 1 может устанавливаться столешница для приема пищи,удобства выполнения пациентом гигиенических и других бытовых операций. 103442014.10.30 Для удобства хранения и транспортирования устройство для реабилитации пациентов может складываться спинка 5 посредством механизма 6 трансформации укладывается горизонтально на опорную поверхность основания 4, а вертикальные стойки 2 отсоединяются от вертикальных стенок 1. В этом положении устройство занимает минимальный объем. Устройство для реабилитации пациентов с нарушением функций опорнодвигательного аппарата функционирует следующим образом. К пациенту, сидящему, к примеру, на кровати, сзади подводится основание 4 со спинкой 5, вертикальными стенками 1 и присоединенными к ним вертикальными стойками 2. Регулируется высота вертикальных стоек 2, обеспечивается их жесткая опора на пол. Спинка 5 задней стенки 3 посредством механизма 6 трансформации устанавливается под нужным углом, для этого регулируется длина стойки и она опирается опорой либо в кровать, либо в стену. Пациент, опираясь ногами на пол, а руками на стенки 1, выполняющие функции поручней, используя силу мышц ног и плечевого пояса, может упражняться во вставании и приседании, вставать в вертикальное положение и стоять, опираясь на устройство, выполнять другие реабилитационные упражнения. В случае усталости пациент может сесть и опереться спиной на спинку 5 задней стенки 3, расслабиться и дать отдых мышцам. Предлагаемое устройство стимулирует заинтересованного в скорейшей реабилитации пациента улучшать мышечную и двигательную координацию, восстанавливать двигательные стереотипы, облегчает вертикализацию - вставание на ноги из положения сидя. Заявляемое техническое решение пригодно к осуществлению промышленным способом на предприятиях, производящих физкультурно-оздоровительное оборудование, а также на предприятиях машиностроительного и приборостроительного профиля на базе универсального оборудования и технологической оснастки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
