Бумажная масса

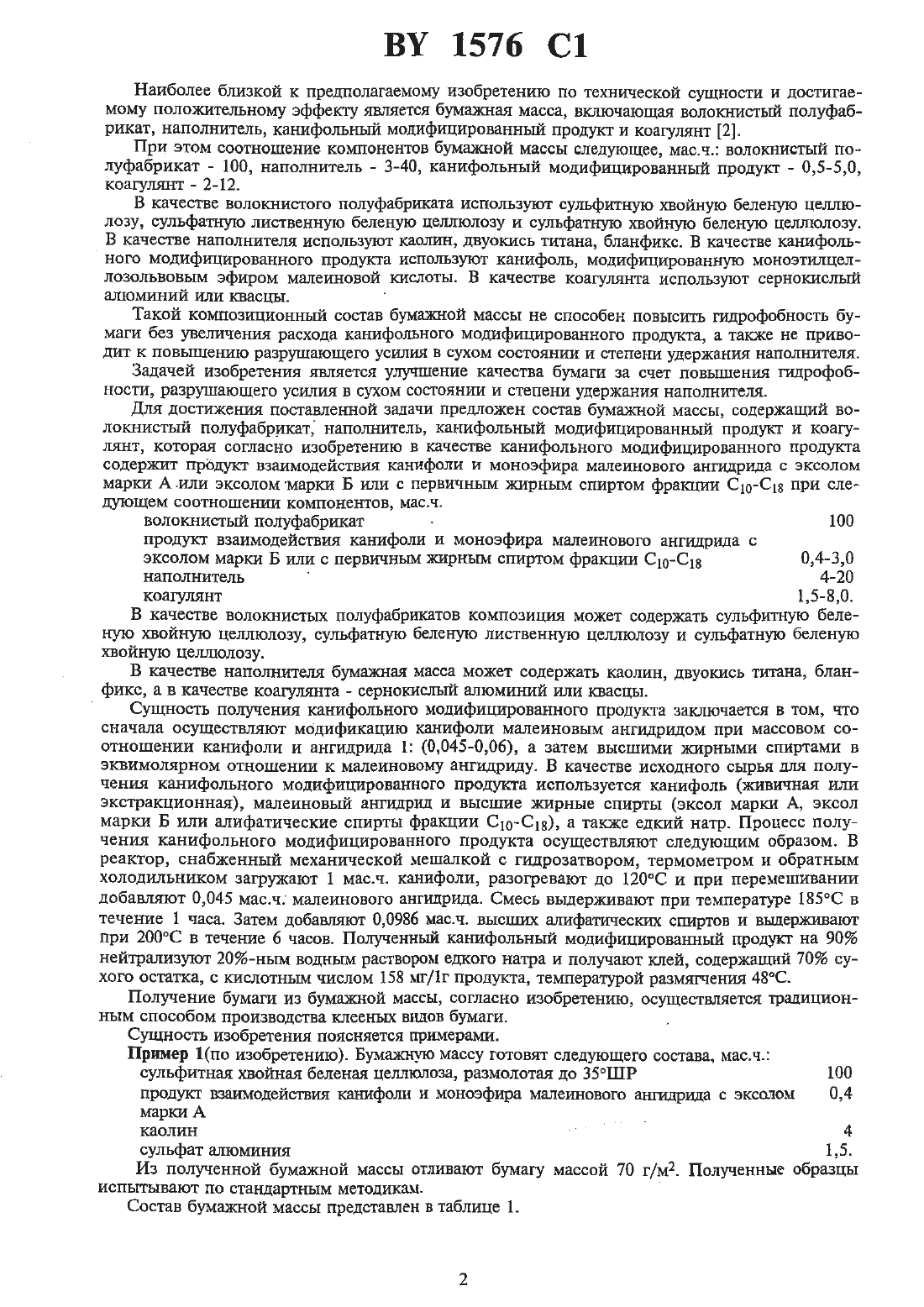

(71) Заявитель Белорусский государственный технологический университет(73) Патентообладатель Белорусский го сударственный технологический уни верситет (ВТ)Бумажная масса, содержащая волокнистый полуфабрикат, наполнитель, Канифольный модифицированный продукт и Коагулянт, отличающаяся тем, что в качестве канифолъного модифицированного продукта она содержит продукт взаимодействия кашмгфоли и моноэфира мапеинового ангидрида с эксолом марки А ища эксолом марки Б или с первичным жирным спиртом фракции Сю-С 13 при следующем соотношении компонентов, мас.ч.волокнистый полуфабрикат . 100 продукт взаимодействия канифоли и моноэфира малеинового ангидрида с эксолом марки А или эксолом марки Б или с первичным экирным спиртом 0,4-3,0 ФРНКЦИИ Сшсш наполнитель т 4-20 коагулянт а 1,5-80.(56) 1. Крылатов Ю.А. Ковернинский И.Н. Проклейка бумаги.-М. Лесная промышленность, 19 в 7.- С.1 б 9. О 2. А.с.СССР 1189921, МКИ 132113 3400, 1 Э 21 Н 334, опубл.1985. а О 1 Изобретение относится к целлюлозно-бумахшому производству и может быть использовано при изготовлении высокосортньш бумаг, например рисовальной, чертежной, основы для свеЦЧ точувствительной, тетрадной, писчей, печатной. т-Ч Известен композиционный состав бумажной массы, включающей волокнистый полуфабрикат, наполнитель, проклеивающее вещество (клей Канифольный модифицированный маркид ТМ или марки ЖМ) и коагулянт 1.Щ Известная бумажная масса не обеспечивает повышении гидрофобности бумаги, а также не способствует повышению степени удержания наполнителя и готовой продукции.Наиболее близкой к предполагаемому изобретению по технической сущности и достигаемому положительному эффекту является бумажная масса, включающая волокнистый полуфабрикат, наполнитель, Канифольный модифицированный продукт И Коагулянт 2.При этом соотношение компонентов бумажной массы следующее, мас.ч. волокнистый полуфабрикат - 100, наполнитель - 3-40, Канифольный модифицированный продукт - 0,5-5 О Коагулянт - 2-12.В качестве золотистого полуфабриката используют сульфитную хвойную беленую Целлюлозу, сульфатную лиственную беленую целлюлозу и сульфатную хвойную беленую целлюлозу. В качестве наполнителя используют каолин, двуокись титана, бланфикс. В качестве канифольНОГО модифицированного продукта используют канифоль, модифицированную моноэтилцеллозольвовым эфиром малеиновой киштотьт. В качестве коагулянта используют сернокисльпит алюминий или квасцьт.Такой композиционньш состав бумажной массы не способен повысить гидрофобность бумаги без увеличения расхода канифольного модифицированного продукта, а также не приводит к повышению разрушающего усилия в сухом состоянии и степени удержания наполнителя.Задачей изобретения является улучшение качества бумаги за счет повьицения Гидрофобности, разрушающего усилия в сухом состоянии и степени удержания наполнителя.Для достижения поставленной задачи предложен состав бумажной массы, содержащий волокнистьтй полуфабрикат, наполнитель, Канифольный модифицированный продукт и коагулянт, которая согласно изобретению в качестве канифольного модифицированного продукта содержит Продукт взаимодействия канифоли и моноэфира малеинового ангидрида с ЭКСОЛОМ марки Аили эксолом марки Б или с первичным жирным спиртом фракции Сю-Сш при следующем соотношении компонентов, мас.ч.волокнистый полуфабрикат - 100 продукт взаимодействия канифоли и моноэфира малеинового ангидрида сэкеолом марки Б или с первичным жирным спиртом фракции Сю-Сш 0,4-3,0 наполнитель 4-20 коагулянт 1,5-8,0.В качестве волокнистых полуфабрикатов композиция может содержать сульфатную беленую хвойную целлюлозу, сульфатную беленую лиственную целлюлозу и сульфатную беленую хвойную целлюлозу.В качестве наполнителя бумажная масса может содержать каолин, двуокись титана, блан фикс, а в качестве коагулянта - сернокислый алюминий или квасцы.Сущность получения канифольного модифицированного продукта заключается в том, что сначала осуществляют модификацию канифоли малеиновым антидридом при массовом соотношении канифоли и ангидрида 1 (0,О 450,О 6), а затем высшими хсирными спиртами в эквимолярном отношении к малеиновому ангидриду. В качестве исходного сырья для получения канифольного модифицированного продукта используется канифоль (живичная или экстракционная), малеиновый ангидрид и высшие жирные спирты (эксол марки А, эксол марки Б или алифатические спирты фракции Сто-ста), а также едкий натр. Процесс получения канифольного модифицированного продукта осуществляют следующим образом. В реактор, снабженный механической мешалкой с гидрозатвором, термометром и обратным холодильником загружают 1 мас.ч. канифоли, разогревают до 120 С и при перемешивании добавляют 0,045 мас.ч. малеинового ангидрида. Смесь выдерживают при температуре 185 С в течение 1 часа. Затем добавляют 0,0986 мас.ч. высших алифатических спиртов и выдерживают при 200 С в течение 6 часов. Полученный Канифольный модифицированный прошит на 90 нейтрализуют 20-ным водным раствором едкого натра и получают клей, содержащий 70 сухого остатка, с шитслотньтм числом 158 мг/1 г продукта, температурой размягчения 48 С.Получение бумаги из бумажной массы, согласно изобретению, осуществляется традиционным способом производства ютееных видов бумаги.Сущность изобретения поясняется принтерами.Пршиер 1(по изобретению). Бумажную массу готовят следующего состава, мас.ч.сульфитная хвойная беленая целлюлоза, размолотая до 35 ШР 100 продукт взаимодействия канифоли и моноэфира малеинового ангидрида с эксолом 0,4 марки А , каолин - 4 сульфат алюминия 1,5 Из полученной бумажной массы отливают бумагу массой 70 г/мд. Полученные образцы испытывают по стандартным методика. Состав бумажной массы представлен в таблице 1.Свойства бумапгпрдставлены в таблице 2. Остальные примеры вьшолнены аналогично примеру 1 и отличаются видом волокнистого полуфабриката (целлюлоза сульфитная беленая хвойная, Целлюлоза сулъфатная беленая хвойная, целлюлоза сульфатная беленая Лиственная), наполнителя (каолин, бланфикс, двуокись титана), канифольного модифицированного продукта (по составу высших ншрньш стартов эксол марки А, эксол марки Б и алифатические спирты фракции Сю-Сдд) и коагулянта (квасцы,сульфат алюминия). Свойства бумаги представлены также в таблице 2.Из табгшцы 2 видно, что бумага, изготовленная из бумажной массы, содержащей в качестве канифолъного модифицированного продукта продукт взаимодействия канифоли и моноэфира мапеинового ангидрида с эксолом марки А шш эксолом марки Б или с первичным исирньпи спиртом фракции Сю-Сш, отличается улучшенными свойствами по сравнению с прототипом. Степень проклейки по штриховому методу повысилась На 1530, впитываемостъ воды при одностороннем смачивании снизилась на 10-20, разрушающее усилие в сухом состоянии и степень удержания наполнителя увеличились на 10-2596.модифицированный као- блан- двуопо лин фикс хсисьволокнистый полуп аб и икатПримечание А, Б и В - Канифольный модифицированный продукт, содержащий в своей структуре эксол марки А, эксол марки Б и первичные жирные спирты фракции Сш-Сш соответственно Вканифоль по прототипу, модифицированная моноэтилцеллозолъвовьш эфиром малеиновой толсты.Степень про- Вгштываемосг Разрушающее Степенъ удер клейки по ь воды при од- усилие в сухом живания наштриховому ностороннем состоянии, Н полнителя, смачивании,Заказ 4512 Тираж 20 экз. Государственный патентный комитет Республшки Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
