Устройство для контроля лазерного дальномера

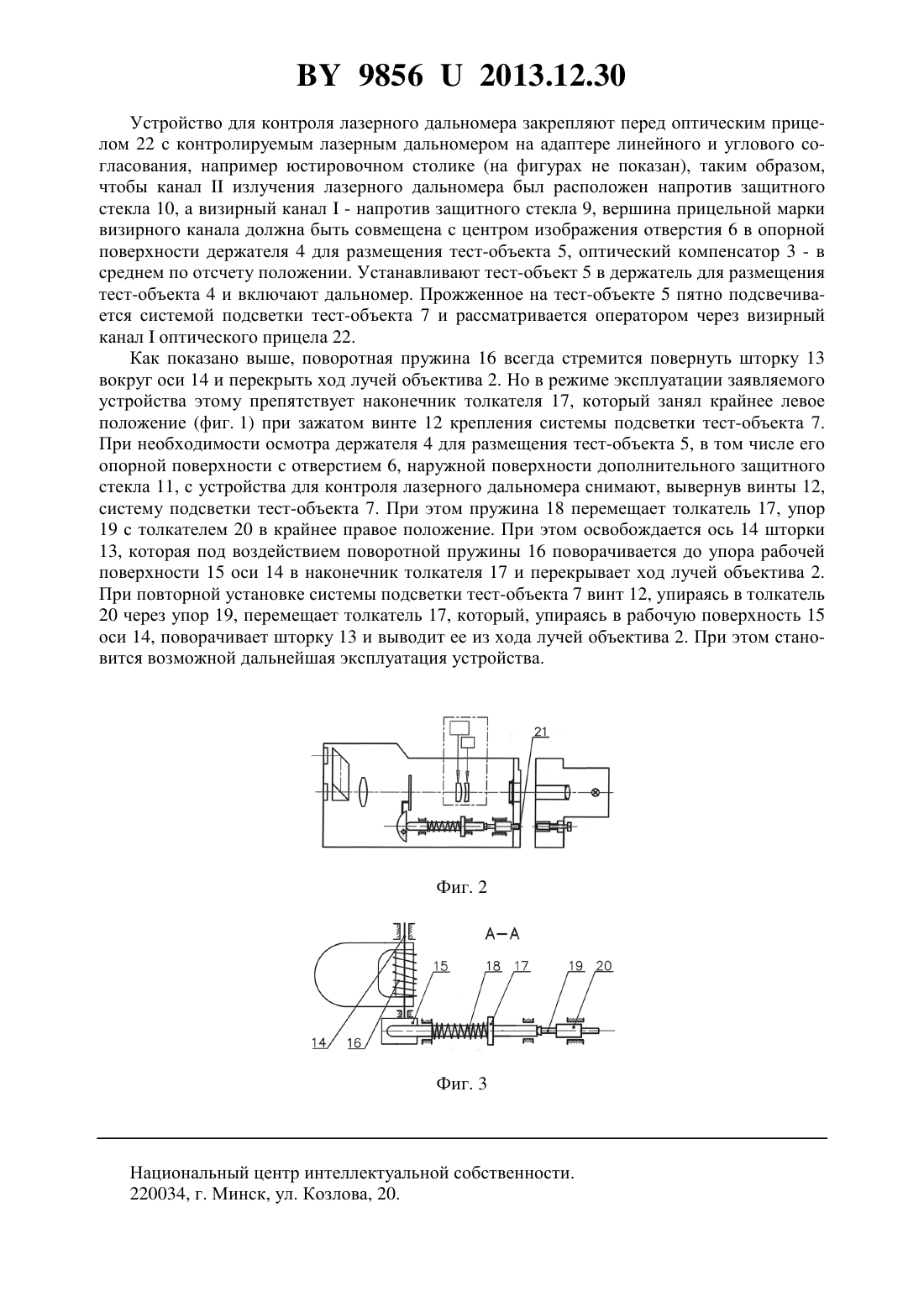

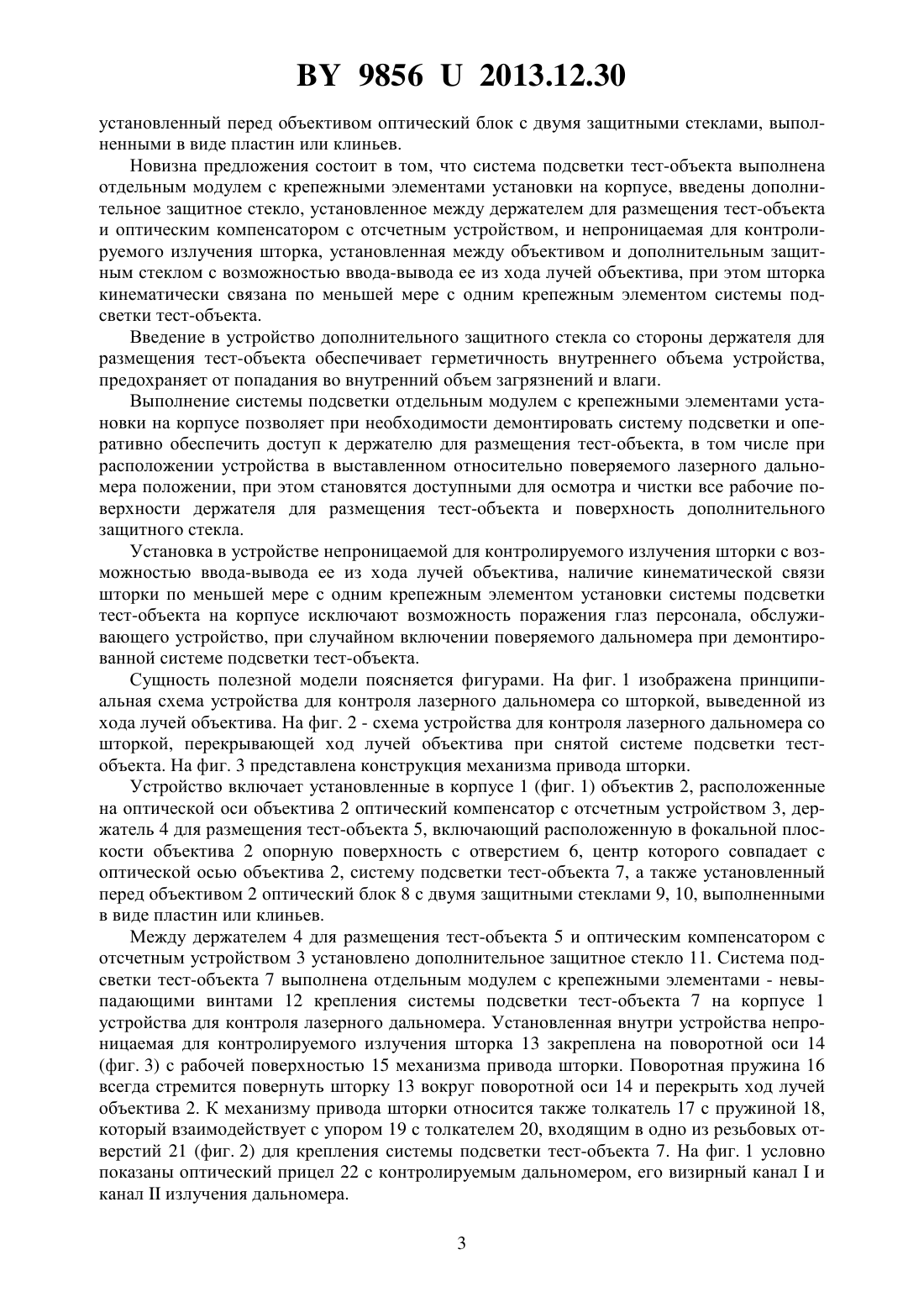

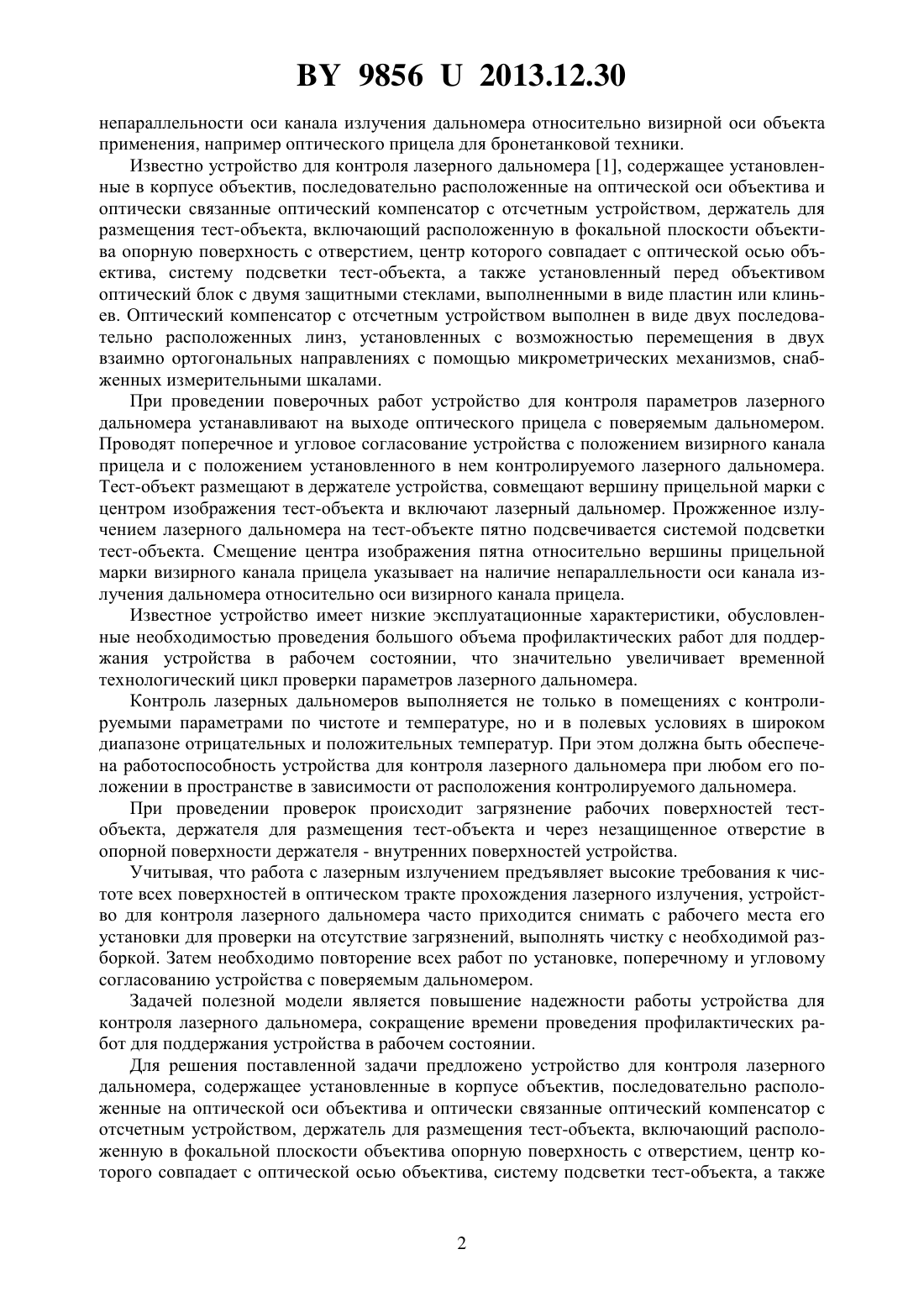

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЛАЗЕРНОГО ДАЛЬНОМЕРА(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Бауло Леонид Петрович Бондаренко Михаил Михайлович Ермолович Жанна Федоровна Зайцева Елена Ивановна(73) Патентообладатель Открытое акционерное общество Пеленг(57) Устройство для контроля лазерного дальномера, содержащее установленные в корпусе объектив, последовательно расположенные на оптической оси объектива и оптически связанные оптический компенсатор с отсчетным устройством, держатель для размещения тест-объекта, включающий расположенную в фокальной плоскости объектива опорную поверхность с отверстием, центр которого совпадает с оптической осью объектива, систему подсветки тест-объекта, а также установленный перед объективом оптический блок с двумя защитными стеклами, выполненными в виде пластин или клиньев, отличающееся тем, что система подсветки тест-объекта выполнена отдельным модулем с крепежными элементами установки на корпусе, введены дополнительное защитное стекло, установленное между держателем для размещения тест-объекта и оптическим компенсатором с отсчетным устройством, и непроницаемая для контролируемого излучения шторка,установленная между объективом и дополнительным защитным стеклом с возможностью ввода-вывода ее из хода лучей объектива, при этом шторка кинематически связана по меньшей мере с одним крепежным элементом системы подсветки тест-объекта. Фиг. 1 Полезная модель относится к области контрольно-измерительной техники, более конкретно к устройствам контроля параметров лазерного дальномера, в частности контроля 98562013.12.30 непараллельности оси канала излучения дальномера относительно визирной оси объекта применения, например оптического прицела для бронетанковой техники. Известно устройство для контроля лазерного дальномера 1, содержащее установленные в корпусе объектив, последовательно расположенные на оптической оси объектива и оптически связанные оптический компенсатор с отсчетным устройством, держатель для размещения тест-объекта, включающий расположенную в фокальной плоскости объектива опорную поверхность с отверстием, центр которого совпадает с оптической осью объектива, систему подсветки тест-объекта, а также установленный перед объективом оптический блок с двумя защитными стеклами, выполненными в виде пластин или клиньев. Оптический компенсатор с отсчетным устройством выполнен в виде двух последовательно расположенных линз, установленных с возможностью перемещения в двух взаимно ортогональных направлениях с помощью микрометрических механизмов, снабженных измерительными шкалами. При проведении поверочных работ устройство для контроля параметров лазерного дальномера устанавливают на выходе оптического прицела с поверяемым дальномером. Проводят поперечное и угловое согласование устройства с положением визирного канала прицела и с положением установленного в нем контролируемого лазерного дальномера. Тест-объект размещают в держателе устройства, совмещают вершину прицельной марки с центром изображения тест-объекта и включают лазерный дальномер. Прожженное излучением лазерного дальномера на тест-объекте пятно подсвечивается системой подсветки тест-объекта. Смещение центра изображения пятна относительно вершины прицельной марки визирного канала прицела указывает на наличие непараллельности оси канала излучения дальномера относительно оси визирного канала прицела. Известное устройство имеет низкие эксплуатационные характеристики, обусловленные необходимостью проведения большого объема профилактических работ для поддержания устройства в рабочем состоянии, что значительно увеличивает временной технологический цикл проверки параметров лазерного дальномера. Контроль лазерных дальномеров выполняется не только в помещениях с контролируемыми параметрами по чистоте и температуре, но и в полевых условиях в широком диапазоне отрицательных и положительных температур. При этом должна быть обеспечена работоспособность устройства для контроля лазерного дальномера при любом его положении в пространстве в зависимости от расположения контролируемого дальномера. При проведении проверок происходит загрязнение рабочих поверхностей тестобъекта, держателя для размещения тест-объекта и через незащищенное отверстие в опорной поверхности держателя - внутренних поверхностей устройства. Учитывая, что работа с лазерным излучением предъявляет высокие требования к чистоте всех поверхностей в оптическом тракте прохождения лазерного излучения, устройство для контроля лазерного дальномера часто приходится снимать с рабочего места его установки для проверки на отсутствие загрязнений, выполнять чистку с необходимой разборкой. Затем необходимо повторение всех работ по установке, поперечному и угловому согласованию устройства с поверяемым дальномером. Задачей полезной модели является повышение надежности работы устройства для контроля лазерного дальномера, сокращение времени проведения профилактических работ для поддержания устройства в рабочем состоянии. Для решения поставленной задачи предложено устройство для контроля лазерного дальномера, содержащее установленные в корпусе объектив, последовательно расположенные на оптической оси объектива и оптически связанные оптический компенсатор с отсчетным устройством, держатель для размещения тест-объекта, включающий расположенную в фокальной плоскости объектива опорную поверхность с отверстием, центр которого совпадает с оптической осью объектива, систему подсветки тест-объекта, а также 98562013.12.30 установленный перед объективом оптический блок с двумя защитными стеклами, выполненными в виде пластин или клиньев. Новизна предложения состоит в том, что система подсветки тест-объекта выполнена отдельным модулем с крепежными элементами установки на корпусе, введены дополнительное защитное стекло, установленное между держателем для размещения тест-объекта и оптическим компенсатором с отсчетным устройством, и непроницаемая для контролируемого излучения шторка, установленная между объективом и дополнительным защитным стеклом с возможностью ввода-вывода ее из хода лучей объектива, при этом шторка кинематически связана по меньшей мере с одним крепежным элементом системы подсветки тест-объекта. Введение в устройство дополнительного защитного стекла со стороны держателя для размещения тест-объекта обеспечивает герметичность внутреннего объема устройства,предохраняет от попадания во внутренний объем загрязнений и влаги. Выполнение системы подсветки отдельным модулем с крепежными элементами установки на корпусе позволяет при необходимости демонтировать систему подсветки и оперативно обеспечить доступ к держателю для размещения тест-объекта, в том числе при расположении устройства в выставленном относительно поверяемого лазерного дальномера положении, при этом становятся доступными для осмотра и чистки все рабочие поверхности держателя для размещения тест-объекта и поверхность дополнительного защитного стекла. Установка в устройстве непроницаемой для контролируемого излучения шторки с возможностью ввода-вывода ее из хода лучей объектива, наличие кинематической связи шторки по меньшей мере с одним крепежным элементом установки системы подсветки тест-объекта на корпусе исключают возможность поражения глаз персонала, обслуживающего устройство, при случайном включении поверяемого дальномера при демонтированной системе подсветки тест-объекта. Сущность полезной модели поясняется фигурами. На фиг. 1 изображена принципиальная схема устройства для контроля лазерного дальномера со шторкой, выведенной из хода лучей объектива. На фиг. 2 - схема устройства для контроля лазерного дальномера со шторкой, перекрывающей ход лучей объектива при снятой системе подсветки тестобъекта. На фиг. 3 представлена конструкция механизма привода шторки. Устройство включает установленные в корпусе 1 (фиг. 1) объектив 2, расположенные на оптической оси объектива 2 оптический компенсатор с отсчетным устройством 3, держатель 4 для размещения тест-объекта 5, включающий расположенную в фокальной плоскости объектива 2 опорную поверхность с отверстием 6, центр которого совпадает с оптической осью объектива 2, систему подсветки тест-объекта 7, а также установленный перед объективом 2 оптический блок 8 с двумя защитными стеклами 9, 10, выполненными в виде пластин или клиньев. Между держателем 4 для размещения тест-объекта 5 и оптическим компенсатором с отсчетным устройством 3 установлено дополнительное защитное стекло 11. Система подсветки тест-объекта 7 выполнена отдельным модулем с крепежными элементами - невыпадающими винтами 12 крепления системы подсветки тест-объекта 7 на корпусе 1 устройства для контроля лазерного дальномера. Установленная внутри устройства непроницаемая для контролируемого излучения шторка 13 закреплена на поворотной оси 14(фиг. 3) с рабочей поверхностью 15 механизма привода шторки. Поворотная пружина 16 всегда стремится повернуть шторку 13 вокруг поворотной оси 14 и перекрыть ход лучей объектива 2. К механизму привода шторки относится также толкатель 17 с пружиной 18,который взаимодействует с упором 19 с толкателем 20, входящим в одно из резьбовых отверстий 21 (фиг. 2) для крепления системы подсветки тест-объекта 7. На фиг. 1 условно показаны оптический прицел 22 с контролируемым дальномером, его визирный канали канализлучения дальномера. 3 98562013.12.30 Устройство для контроля лазерного дальномера закрепляют перед оптическим прицелом 22 с контролируемым лазерным дальномером на адаптере линейного и углового согласования, например юстировочном столике (на фигурах не показан), таким образом,чтобы канализлучения лазерного дальномера был расположен напротив защитного стекла 10, а визирный канал- напротив защитного стекла 9, вершина прицельной марки визирного канала должна быть совмещена с центром изображения отверстия 6 в опорной поверхности держателя 4 для размещения тест-объекта 5, оптический компенсатор 3 - в среднем по отсчету положении. Устанавливают тест-объект 5 в держатель для размещения тест-объекта 4 и включают дальномер. Прожженное на тест-объекте 5 пятно подсвечивается системой подсветки тест-объекта 7 и рассматривается оператором через визирный каналоптического прицела 22. Как показано выше, поворотная пружина 16 всегда стремится повернуть шторку 13 вокруг оси 14 и перекрыть ход лучей объектива 2. Но в режиме эксплуатации заявляемого устройства этому препятствует наконечник толкателя 17, который занял крайнее левое положение (фиг. 1) при зажатом винте 12 крепления системы подсветки тест-объекта 7. При необходимости осмотра держателя 4 для размещения тест-объекта 5, в том числе его опорной поверхности с отверстием 6, наружной поверхности дополнительного защитного стекла 11, с устройства для контроля лазерного дальномера снимают, вывернув винты 12,систему подсветки тест-объекта 7. При этом пружина 18 перемещает толкатель 17, упор 19 с толкателем 20 в крайнее правое положение. При этом освобождается ось 14 шторки 13, которая под воздействием поворотной пружины 16 поворачивается до упора рабочей поверхности 15 оси 14 в наконечник толкателя 17 и перекрывает ход лучей объектива 2. При повторной установке системы подсветки тест-объекта 7 винт 12, упираясь в толкатель 20 через упор 19, перемещает толкатель 17, который, упираясь в рабочую поверхность 15 оси 14, поворачивает шторку 13 и выводит ее из хода лучей объектива 2. При этом становится возможной дальнейшая эксплуатация устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
