Теплообменный аппарат

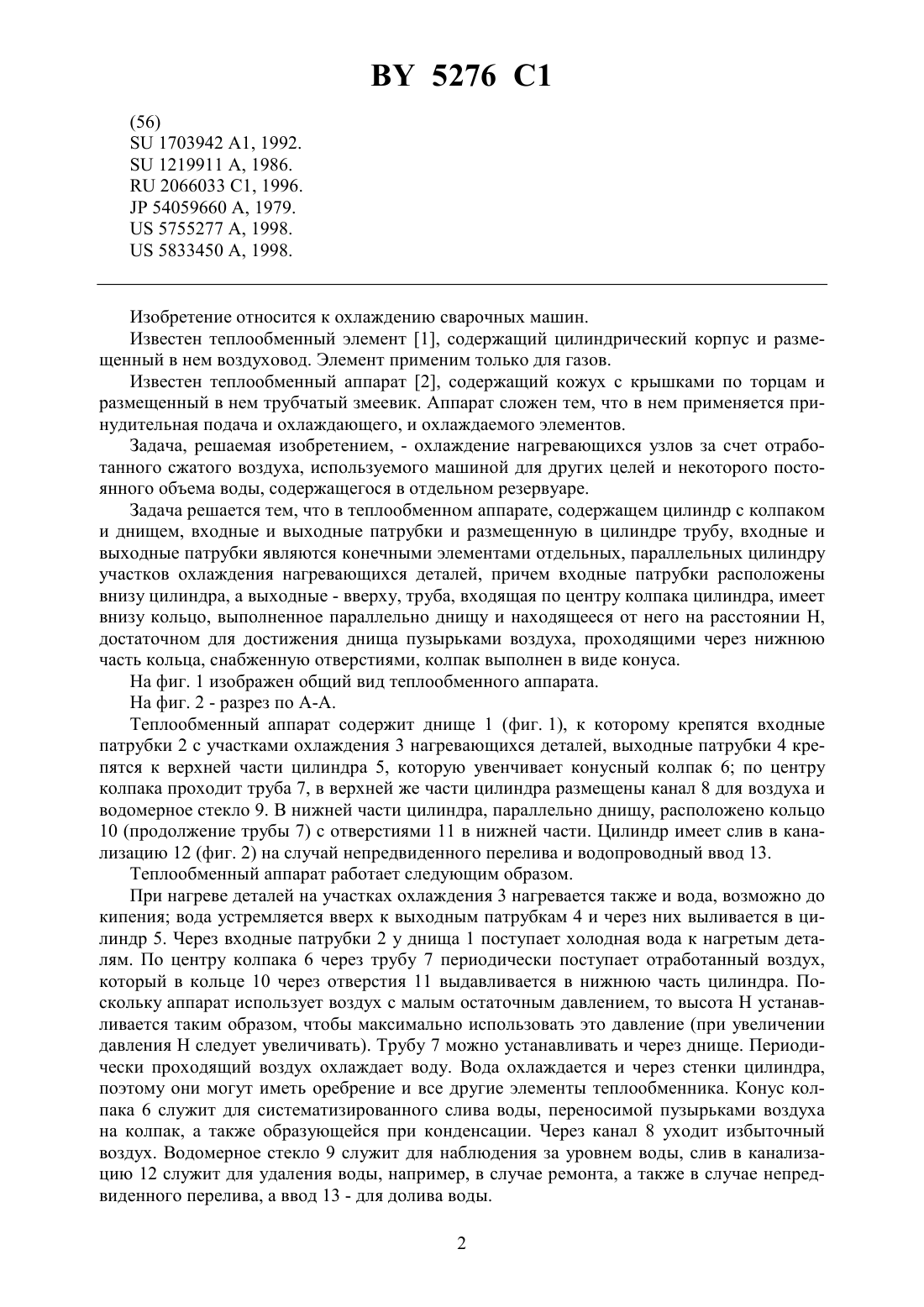

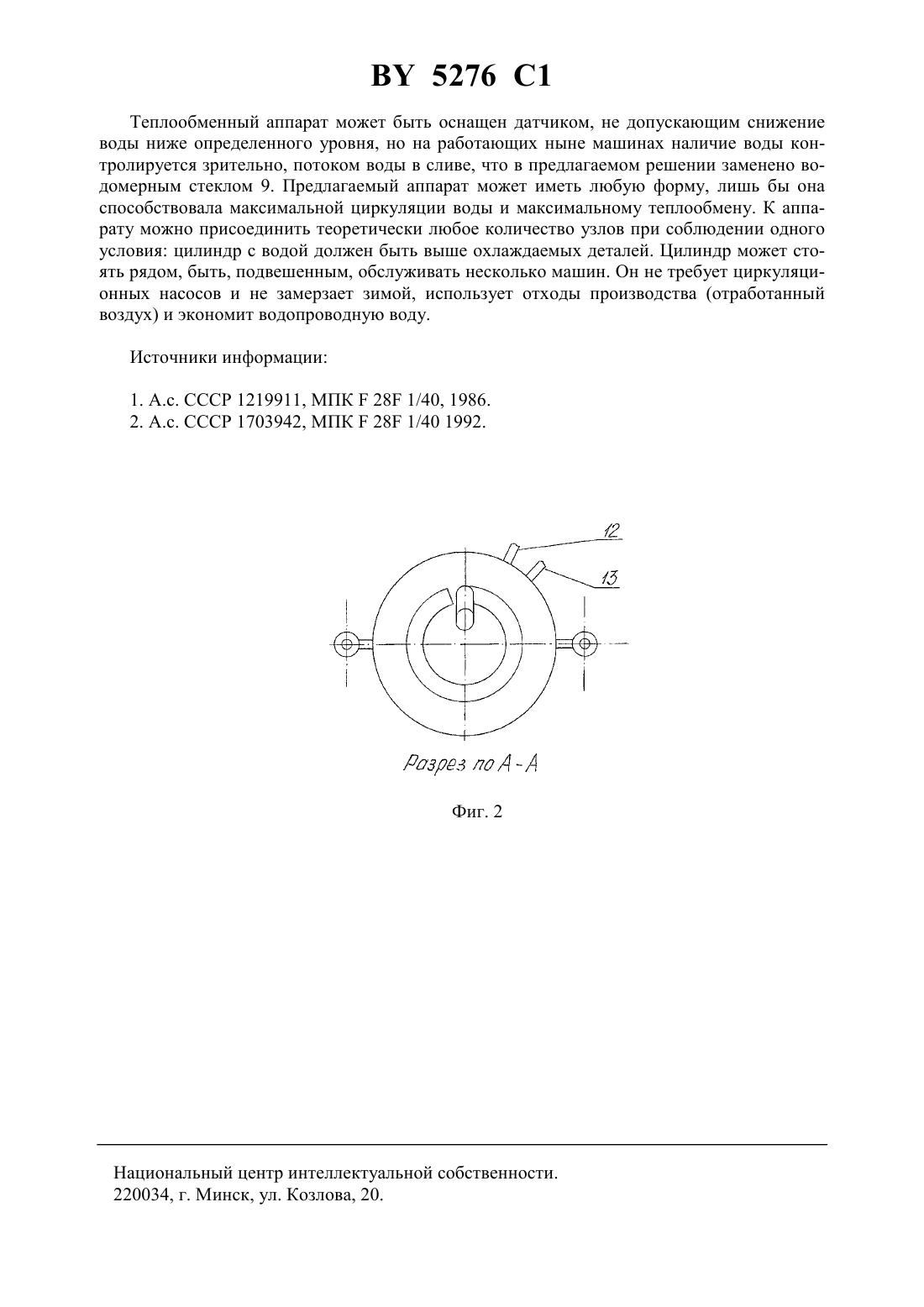

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Рагунович Сергей Петрович Кениг Владимир Вячеславович Романенков Владимир Андреевич(57) Теплообменный аппарат, содержащий цилиндр с колпаком и днищем, входные и выходные патрубки и размещенную в цилиндре трубу, отличающийся тем, что входные и выходные патрубки являются конечными элементами отдельных, параллельных цилиндру участков охлаждения нагревающихся деталей, причем входные патрубки расположены внизу цилиндра, а выходныевверху, труба, входящая по центру колпака цилиндра, имеет внизу кольцо, выполненное параллельно днищу и находящееся от него на расстоянии Н, достаточном для достижения днища пузырьками воздуха, проходящими через нижнюю часть кольца, снабженную отверстиями, колпак выполнен в виде конуса.(56)1703942 1, 1992.1219911 , 1986.2066033 1, 1996.54059660 , 1979.5755277 , 1998.5833450 , 1998. Изобретение относится к охлаждению сварочных машин. Известен теплообменный элемент 1, содержащий цилиндрический корпус и размещенный в нем воздуховод. Элемент применим только для газов. Известен теплообменный аппарат 2, содержащий кожух с крышками по торцам и размещенный в нем трубчатый змеевик. Аппарат сложен тем, что в нем применяется принудительная подача и охлаждающего, и охлаждаемого элементов. Задача, решаемая изобретением, - охлаждение нагревающихся узлов за счет отработанного сжатого воздуха, используемого машиной для других целей и некоторого постоянного объема воды, содержащегося в отдельном резервуаре. Задача решается тем, что в теплообменном аппарате, содержащем цилиндр с колпаком и днищем, входные и выходные патрубки и размещенную в цилиндре трубу, входные и выходные патрубки являются конечными элементами отдельных, параллельных цилиндру участков охлаждения нагревающихся деталей, причем входные патрубки расположены внизу цилиндра, а выходные - вверху, труба, входящая по центру колпака цилиндра, имеет внизу кольцо, выполненное параллельно днищу и находящееся от него на расстоянии Н,достаточном для достижения днища пузырьками воздуха, проходящими через нижнюю часть кольца, снабженную отверстиями, колпак выполнен в виде конуса. На фиг. 1 изображен общий вид теплообменного аппарата. На фиг. 2 - разрез по А-А. Теплообменный аппарат содержит днище 1 (фиг. 1), к которому крепятся входные патрубки 2 с участками охлаждения 3 нагревающихся деталей, выходные патрубки 4 крепятся к верхней части цилиндра 5, которую увенчивает конусный колпак 6 по центру колпака проходит труба 7, в верхней же части цилиндра размещены канал 8 для воздуха и водомерное стекло 9. В нижней части цилиндра, параллельно днищу, расположено кольцо 10 (продолжение трубы 7) с отверстиями 11 в нижней части. Цилиндр имеет слив в канализацию 12 (фиг. 2) на случай непредвиденного перелива и водопроводный ввод 13. Теплообменный аппарат работает следующим образом. При нагреве деталей на участках охлаждения 3 нагревается также и вода, возможно до кипения вода устремляется вверх к выходным патрубкам 4 и через них выливается в цилиндр 5. Через входные патрубки 2 у днища 1 поступает холодная вода к нагретым деталям. По центру колпака 6 через трубу 7 периодически поступает отработанный воздух,который в кольце 10 через отверстия 11 выдавливается в нижнюю часть цилиндра. Поскольку аппарат использует воздух с малым остаточным давлением, то высота Н устанавливается таким образом, чтобы максимально использовать это давление (при увеличении давления Н следует увеличивать). Трубу 7 можно устанавливать и через днище. Периодически проходящий воздух охлаждает воду. Вода охлаждается и через стенки цилиндра,поэтому они могут иметь оребрение и все другие элементы теплообменника. Конус колпака 6 служит для систематизированного слива воды, переносимой пузырьками воздуха на колпак, а также образующейся при конденсации. Через канал 8 уходит избыточный воздух. Водомерное стекло 9 служит для наблюдения за уровнем воды, слив в канализацию 12 служит для удаления воды, например, в случае ремонта, а также в случае непредвиденного перелива, а ввод 13 - для долива воды. 2 5276 1 Теплообменный аппарат может быть оснащен датчиком, не допускающим снижение воды ниже определенного уровня, но на работающих ныне машинах наличие воды контролируется зрительно, потоком воды в сливе, что в предлагаемом решении заменено водомерным стеклом 9. Предлагаемый аппарат может иметь любую форму, лишь бы она способствовала максимальной циркуляции воды и максимальному теплообмену. К аппарату можно присоединить теоретически любое количество узлов при соблюдении одного условия цилиндр с водой должен быть выше охлаждаемых деталей. Цилиндр может стоять рядом, быть, подвешенным, обслуживать несколько машин. Он не требует циркуляционных насосов и не замерзает зимой, использует отходы производства (отработанный воздух) и экономит водопроводную воду. Источники информации 1. А.с. СССР 1219911, МПК 28 1/40, 1986. 2. А.с. СССР 1703942, МПК 28 1/40 1992. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
