F04D — Насосы и компрессоры необъемного вытеснения

Номер патента: 8531

Опубликовано: 30.10.2006

Авторы: Шпак Юрий Федорович, Полушкин Дмитрий Александрович, Дудкин Николай Григорьевич

МПК: F04C 2/344, F04C 15/00, F04D 29/08...

Метки: гидравлический, насос

Текст:

...Решение поставленной задачи достигается тем, что насос содержит герметично закрытый крышкой корпус, в котором размещен качающий узел, прижимной диск и вал, проходящий через отверстия в корпусе и прижимном диске, причем внутри корпуса образована полость высокого давления, соединенная с нагнетательными камерами качающего узла и ограниченная торцом прижимного диска, уплотнительным кольцом и уплотнительным элементом -образного сечения, а...

Номер патента: 8469

Опубликовано: 30.10.2006

Авторы: Ловкис Зенон Валентинович, Пашкевич Наталья Ивановна, Довнар Олег Францевич, Якимцов Валерий Васильевич

МПК: F04D 29/22

Метки: перекачки, жидкостей, рабочее, высокотемпературных, насоса, колесо

Текст:

...диска,металлоемкость и громоздкость конструкции. Известно рабочее колесо 2 насоса для перекачивания гидросмеси, которое содержит диски и расположенные между ними лопасти с рабочей стороной, профилированной от входа до выхода по эпициклоиде, и с тыльной стороной, профилированной по логарифмической спирали. На рабочей стороне лопасти от входа до выхода выполнены продольные винтообразные канавки, соединенные с поперечной канавкой, которая...

Номер патента: U 2893

Опубликовано: 30.08.2006

Авторы: Московко Юрий Георгиевич, Караджи Вячеслав Георгиевич

МПК: F04D 17/16, F04D 29/66, F04D 29/40...

Метки: шумопоглощающий, нему, корпус, канальный, варианты, вентилятор

Текст:

...элемент К на фиг. 2. На фиг. 11 показан продольный разрез корпуса по 3-му варианту. На фиг. 12 показан разрез Л-Л на фиг. 11. На фиг. 13 показан разрез М-М на фиг. 11. На фиг. 14 показан вид Н на фиг. 12. На фиг. 15 показан внешний кожух при виде спереди. На фиг. 16 показан пример развертки заготовки для внешнего кожуха. На фиг. 17 показан внутренний кожух при виде спереди. На фиг. 18 показан разрез О-О на фиг. 11. На фиг. 19 показан...

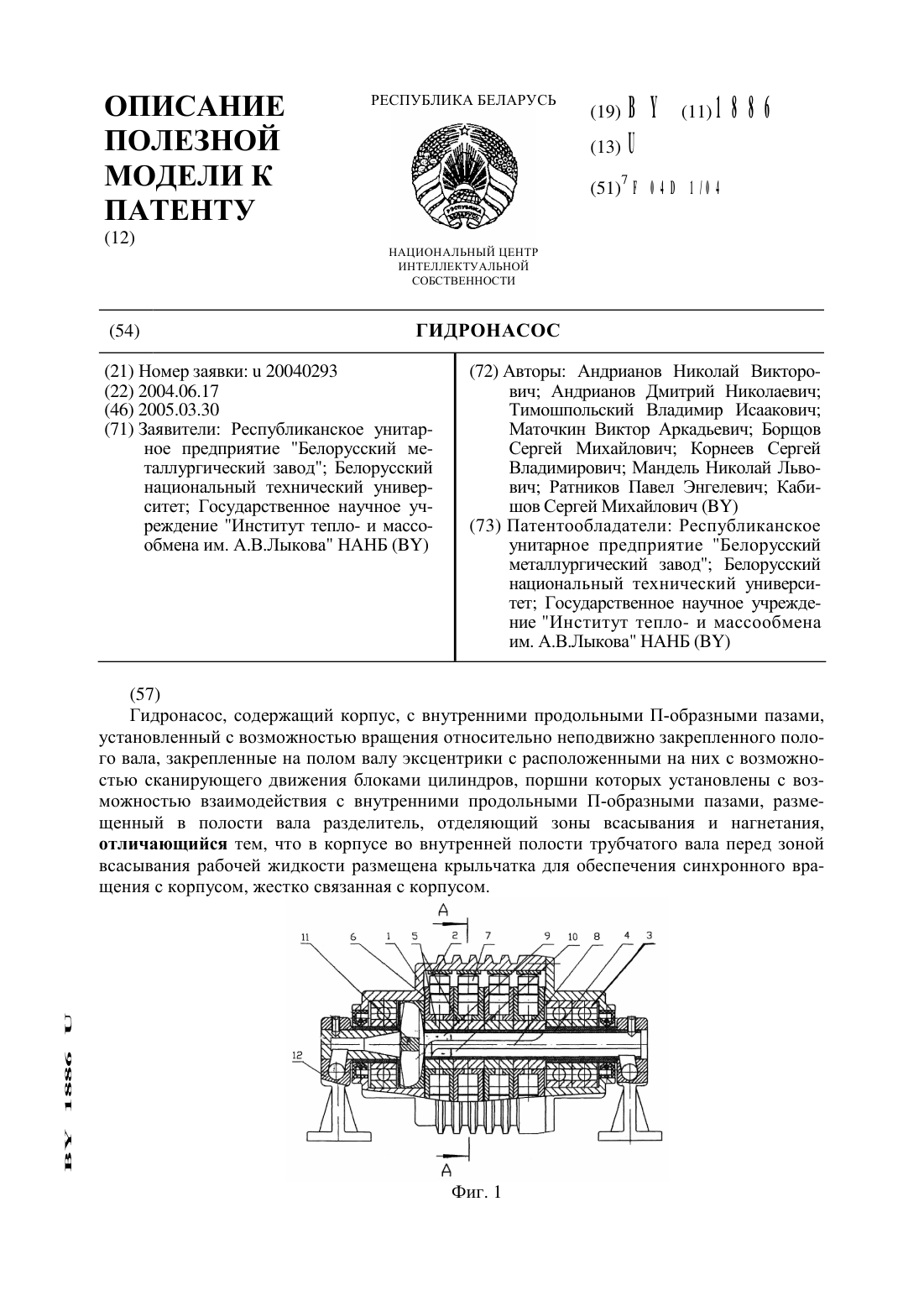

Номер патента: U 1886

Опубликовано: 30.03.2005

Авторы: Мандель Николай Львович, Кабишов Сергей Михайлович, Корнеев Сергей Владимирович, Андрианов Николай Викторович, Андрианов Дмитрий Николаевич, Борщов Сергей Михайлович, Тимошпольский Владимир Исаакович, Ратников Павел Энгелевич, Маточкин Виктор Аркадьевич

МПК: F04D 1/04

Метки: гидронасос

Текст:

...взаимодействия с продольными П-образными пазами корпуса, что обеспечивает сканирующее движение блоков цилиндров при работе гидромашины.Недостатком данной машины является ограничение использования технологических возможностей использования насоса в связи с инерционностью срабатывания насоса из-за отсутствия в нем рабочего цикла самовсась 1 вания-самозаполнения его камер рабочей жидкости.Задачей полезной модели является расширение...

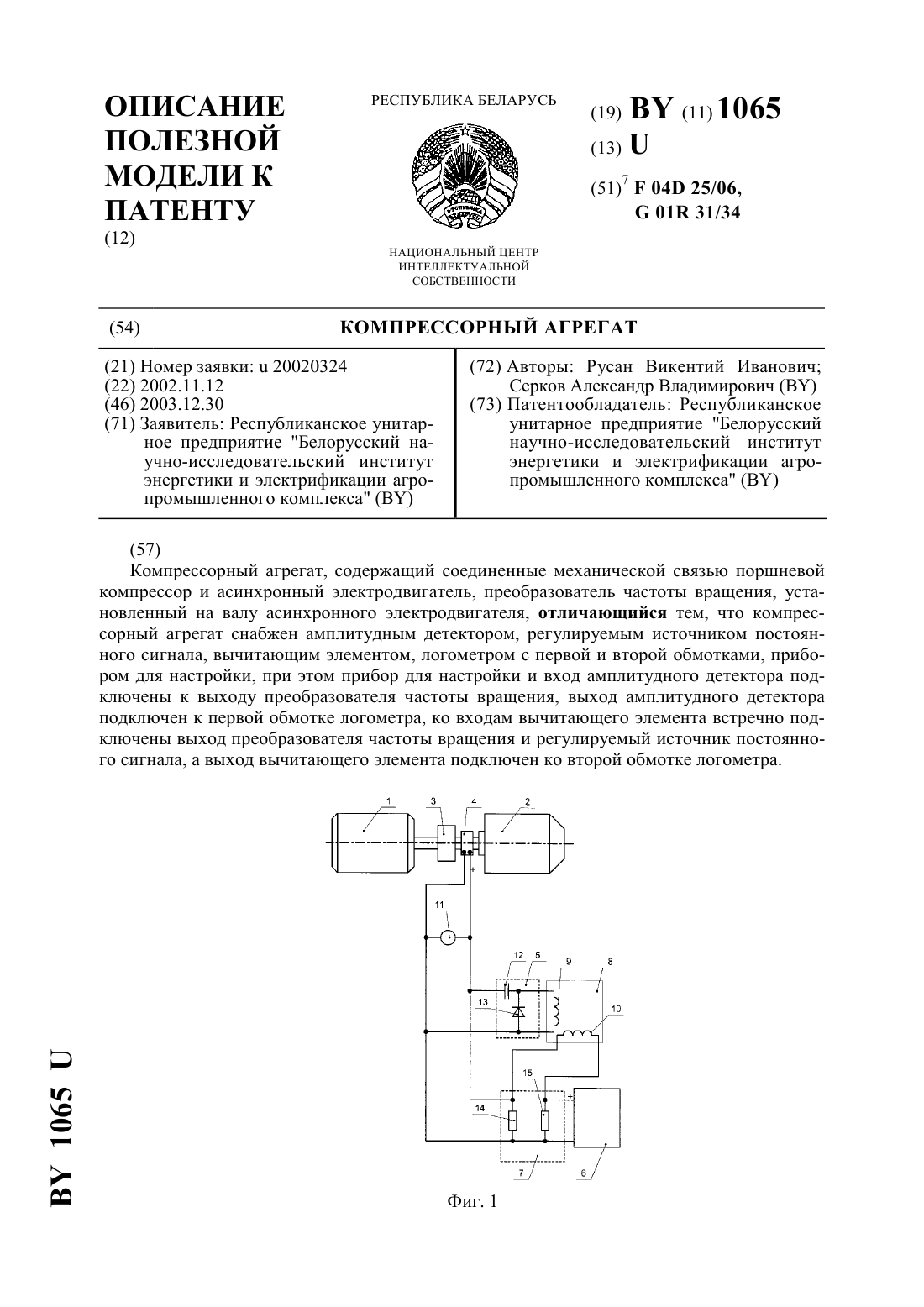

Номер патента: U 1065

Опубликовано: 30.12.2003

Авторы: Серков Александр Владимирович, Русан Викентий Иванович

МПК: G01R 31/34, F04D 25/06

Метки: агрегат, компрессорный

Текст:

...электродвигателей и своевременного вывода их в ремонт. Поставленная задача достигается тем, что в компрессорном агрегате, содержащем соединенные механической связью поршневой компрессор и асинхронный электродвигатель, преобразователь частоты вращения, установленный на валу асинхронного электродвигателя, - компрессорный агрегат снабжен амплитудным детектором, регулируемым источником постоянного сигнала, вычитающим элементом, логометром с...

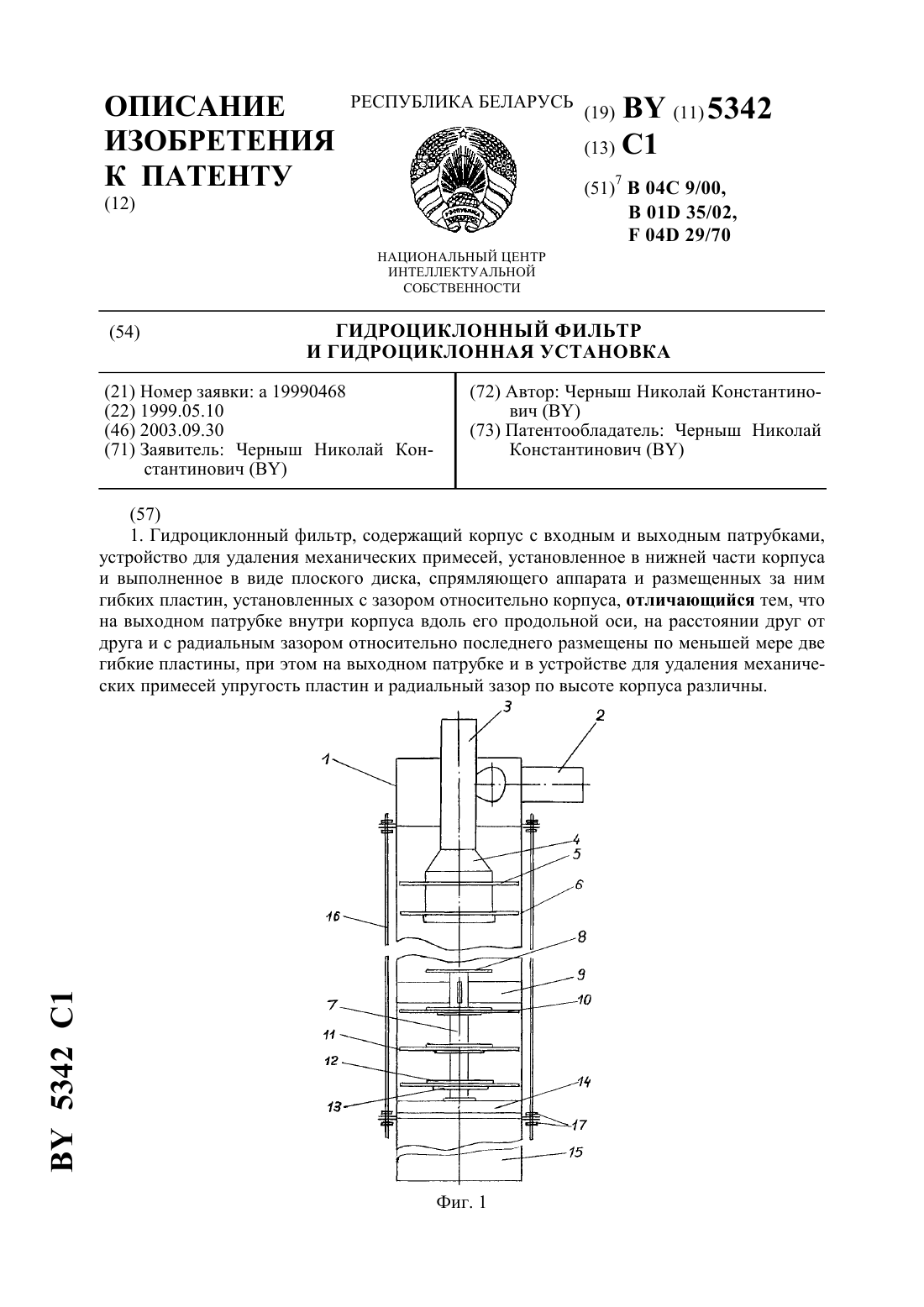

Номер патента: 5342

Опубликовано: 30.09.2003

Автор: Черныш Николай Константинович

МПК: B01D 35/02, B04C 9/00, F04D 29/70...

Метки: гидроциклонный, фильтр, гидроциклонная, установка

Текст:

...Корпус от входного патрубка до последней гибкой пластины выполнен из материала с упругими свойствами. С наружной стороны корпуса установлено натяжное устройство. Нижняя часть корпуса за гибкими пластинами снабжена переходной насадкой, максимальный внутренний диаметр которой соизмерим с внутренним диаметром корпуса. 4 5342 1 Указанное размещение гибких пластин на выходном патрубке, различие в параметрах(гибкость, зазоры) всех пластин,...

Номер патента: 4749

Опубликовано: 30.12.2002

Автор: Шкуратов Владимир Григорьевич

МПК: F04D 15/00

Метки: центробежный, насос

Текст:

...только для насосов с односторонним всасыванием. Задачей изобретения является расширение диапазона регулирования параметров насоса как с односторонним, так и с двухсторонним всасыванием с минимальным отбором воды из напорного трубопровода с сохранением КПД насоса. В соответствии с изобретением поставленная задача решается тем, что в центробежном насосе, содержащем корпус, рабочее колесо, всасывающий и нагнетающий патрубки и сопла,...

Номер патента: 4072

Опубликовано: 30.09.2001

Автор: Белоус Владимир Иосифович

МПК: F02C 9/18, F04D 27/02

Метки: авиационного, многоступенчатый, компрессор, осевой, двигателя

Текст:

...перепуска в этих клапанах закрываются заслонками, управляемыми гидроцилиндрами. Устройства перепуска воздуха 4 и 5 являются средством для отключения двух последних ступеней в компрессоре. Компрессор соединен валом с турбиной. Двигатель имеет регулируемое сопло, оборудован системой автоматического управления. С целью упрощения запуска раскрутку ротора 1 двигателя целесообразно начинать с отключенными последними ступенями. После...

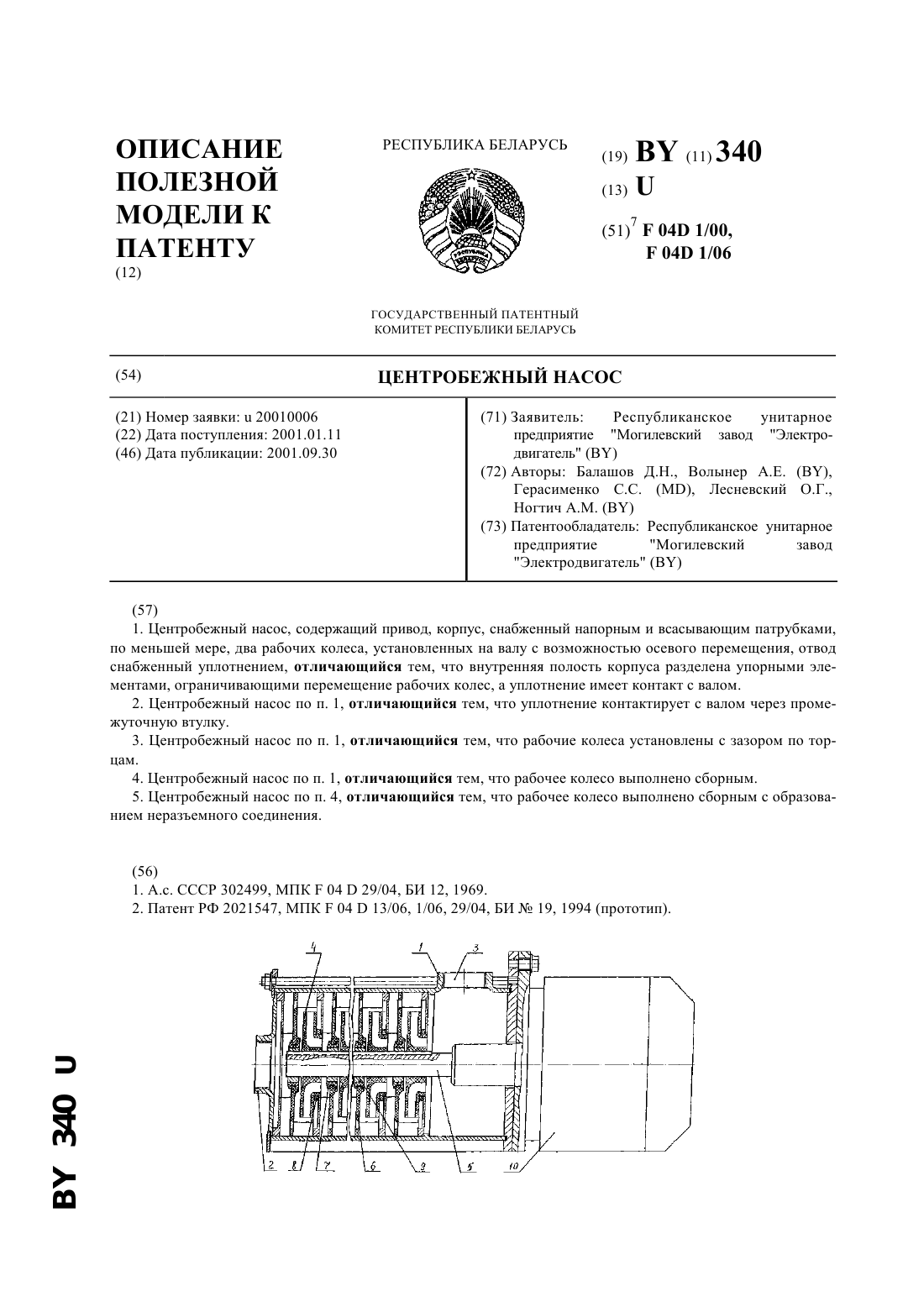

Номер патента: U 340

Опубликовано: 30.09.2001

Авторы: Ногтич Александр Михайлович, Волынер Александр Ефимович, Балашов Дмитрий Николаевич, Герасименко Сергей Степанович, Лесневский Олег Геннадьевич

МПК: F04D 1/00, F04D 1/06

Метки: центробежный, насос

Текст:

...с возможностью осевого перемещения и взаимодействия между собой по торцам, привод 2. Однако в данной конструкции значительные осевые нагрузки на консольную часть вала и изгибающие моменты, действующие на него, невозможность независимой установки колеса в радиальном направлении. Кроме того, сложная сборка не позволяет обеспечить высокую надежность насоса. Задачей полезной модели является повышение надежности работы насоса, расширение...

Номер патента: 3254

Опубликовано: 30.03.2000

Авторы: Сумцов Геннадий Григорьевич, Расчинкин Евгений Николаевич

МПК: F02C 7/06, F04D 29/04

Метки: узел, подшипниковый, турбокомпрессора

Текст:

...канавки от нагара и отложений, а также раздробление с последующим удалением относительно крупных частиц загрязнителя. В процессе эксплуатации увеличение проходного сечения этой канавки с расширяющимся в сторону наружной опорной поверхности профиля при износе радиального подшипника в сочетании с увеличением проходного сечения второго дросселя, которым является непосредственно упорный подшипник, стабилизирует давление масла в кольцевой...

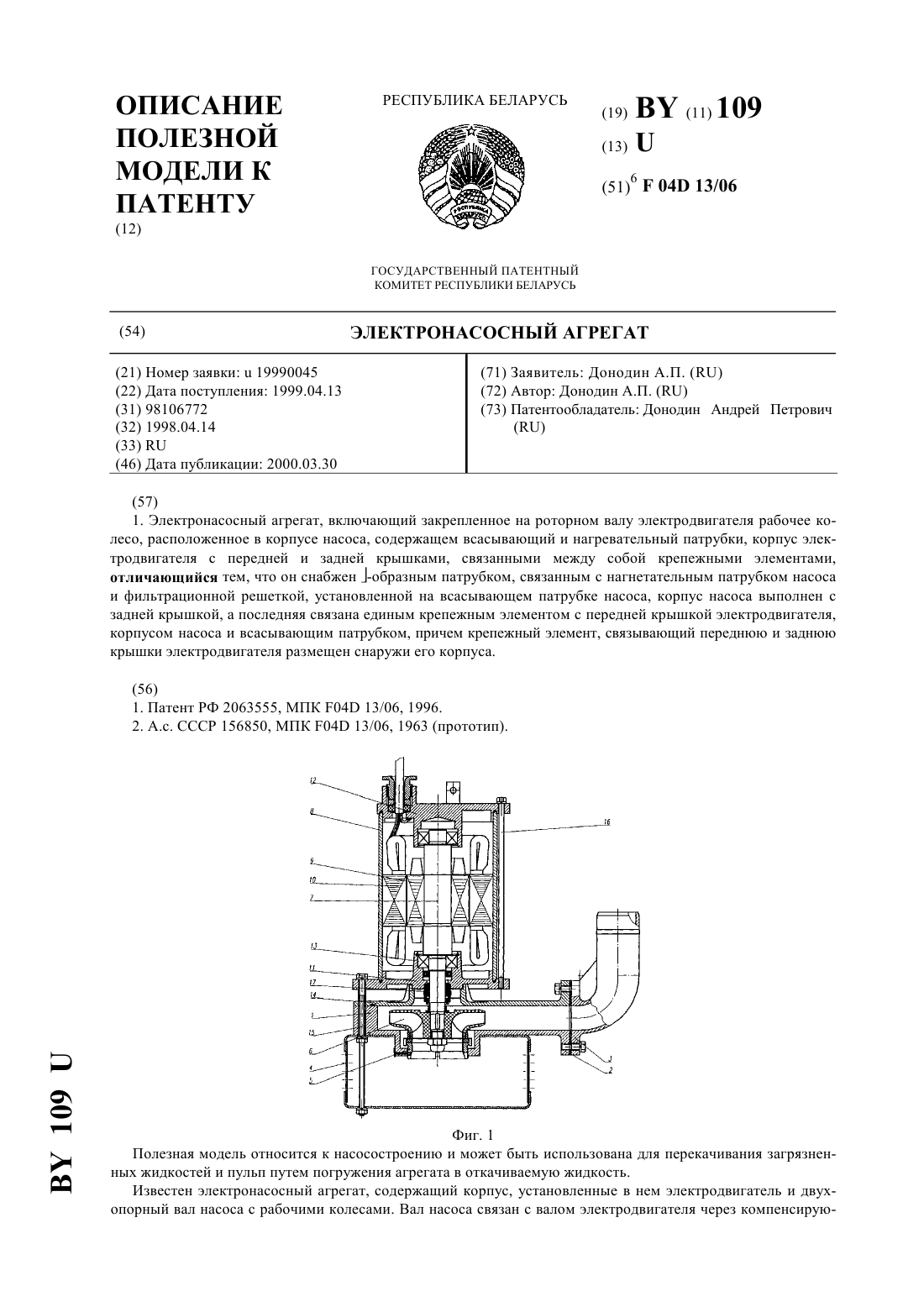

Номер патента: U 109

Опубликовано: 30.03.2000

Автор: Донодин Андрей Петрович

МПК: F04D 13/06

Метки: агрегат, электронасосный

Текст:

...3, фильтрационную решетку 4, установленную на всасывающем патрубке 5 насоса, расположенное в корпусе насоса рабочее колесо 6, закрепленное на валу 7 асинхронного трехфазного электродвигателя, содержащего корпус 8,ротор 9, статор 10 и переднюю и заднюю крышки 11 и 12, соответственно с подшипниковым узлом 13. Корпус насоса выполнен с задней крышкой 14, которая связана крепежным элементом 15 с передней крышкой 11 электродвигателя, корпусом 1...

Номер патента: U 108

Опубликовано: 30.03.2000

Автор: Донодин Андрей Петрович

МПК: F04D 13/06

Метки: электронасосный, агрегат

Текст:

...и установлена меньшей ступенью на валу электродвигателя в расточке рабочего колеса, а неподвижное кольцо уплотнительного узла установлено в расточке корпуса электродвигателя, причем оба кольца уплотнительного узла выполнены керамическими и площадь торцевой поверхности подвижного кольца меньше площади торцевой поверхности неподвижного кольца. Площади торцевых поверхностей колец уплотнительного узла выбираются из соотношения п 0,70,5 н...

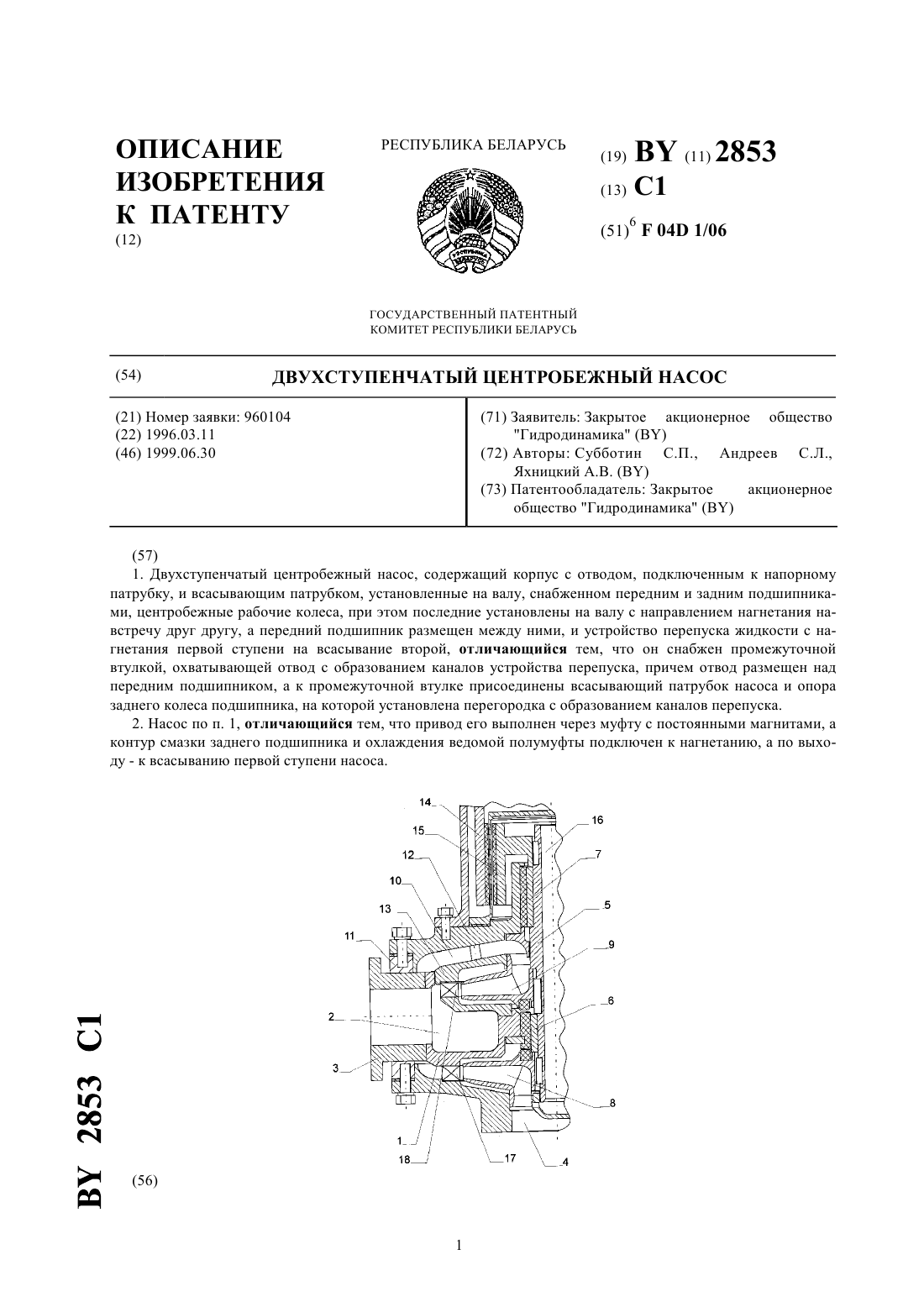

Номер патента: 2853

Опубликовано: 30.06.1999

Авторы: Субботин Сергей Павлович, Андреев Сергей Леонидович, Яхницкий Александр Владимирович

МПК: F04D 1/06

Метки: насос, центробежный, двухступенчатый

Текст:

...втулке присоединены всасывающий патрубок насоса и опора заднего подшипника, на которой установлена перегородка с образованием каналов перепуска. Кроме того, привод насоса выполнен через муфту с постоянными магнитами, а контур смазки заднего подшипника и охлаждения ведомой полумуфты подключен к нагнетанию, а по выходук всасыванию первой ступени насоса. Отличительной особенностью заявляемого насоса является то, что он снабжен промежуточной...

Номер патента: 2789

Опубликовано: 30.06.1999

Авторы: ПОДХВАТИЛИН Геннадий Васильевич, Нагула Петр Константинович, ИЛЬИН Николай Владимирович

МПК: F04D 7/06, F04D 1/06

Метки: насос

Текст:

...кольца, а в корпусе насоса установлена крышка, разделяющая полости первой и второй ступеней, причем в промежутках между лопатками в спрямляющем аппарате второй ступени выполнены каналы, обеспечивающие перепуск жидкости с нагнетания первой ступени на всасывание другой, при этом обратный направляющий аппарат выполнен на заднем торце спрямляющего аппарата второй ступени. Отличительной особенностью конструкции насоса является то, что уплотнение...

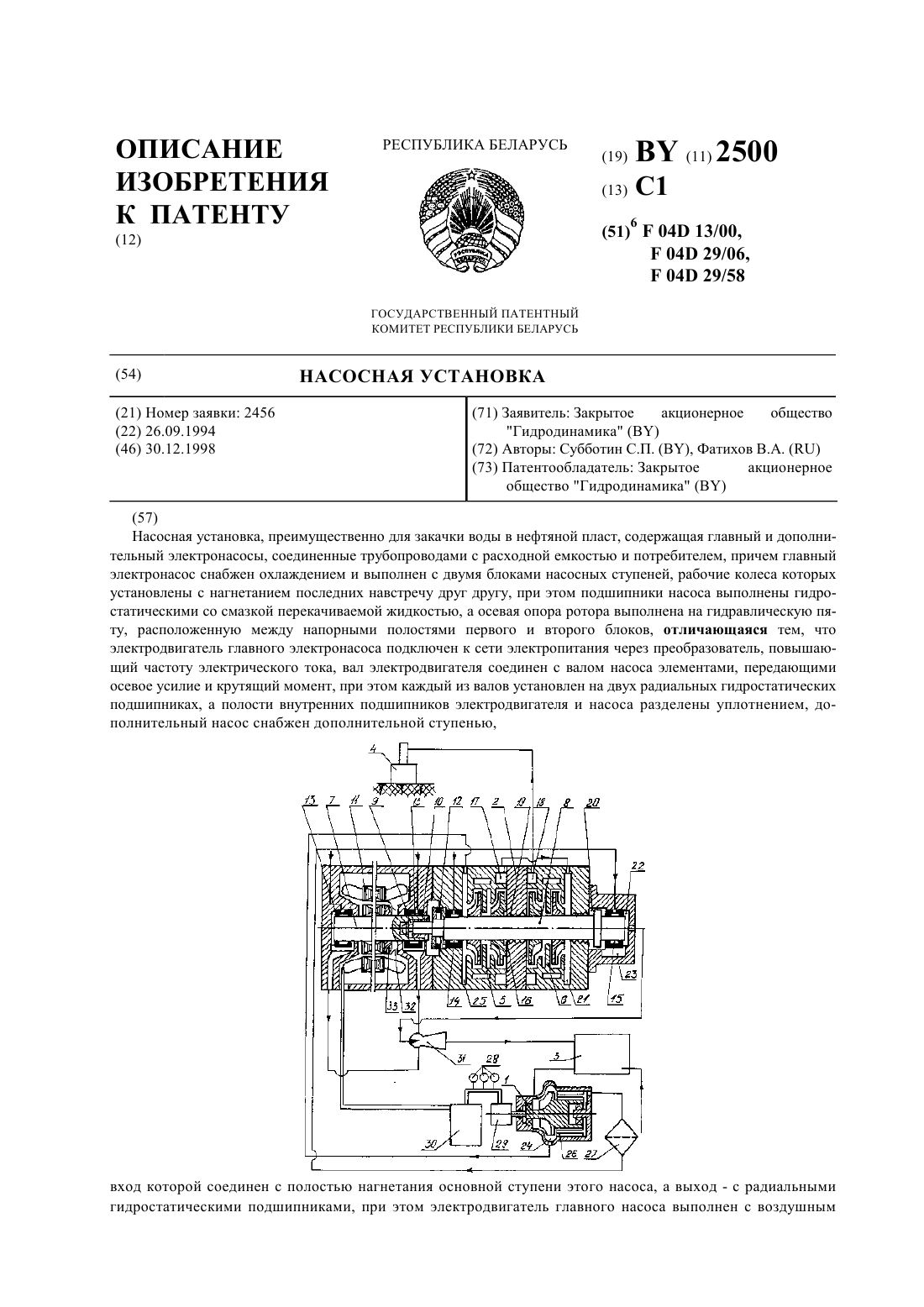

Номер патента: 2500

Опубликовано: 30.12.1998

Авторы: Фатихов Василий Абударович, Субботин Сергей Павлович

МПК: F04D 13/00, F04D 29/06, F04D 29/58...

Метки: насосная, установка

Текст:

...разрешить возникающее при переходе на новые материалы в электродвигателе противоречие для обеспечения высокой 2500 1 надежности роторной системы подшипники должны быть гидростатическими, а для увеличенной частоты электропитания жидкости в полостях электродвигателя не должно быть. В заявляемом насосе это противоречивое требование выполняется следующими отличительными признаками вход жидкости во все радиальные гидростатические...

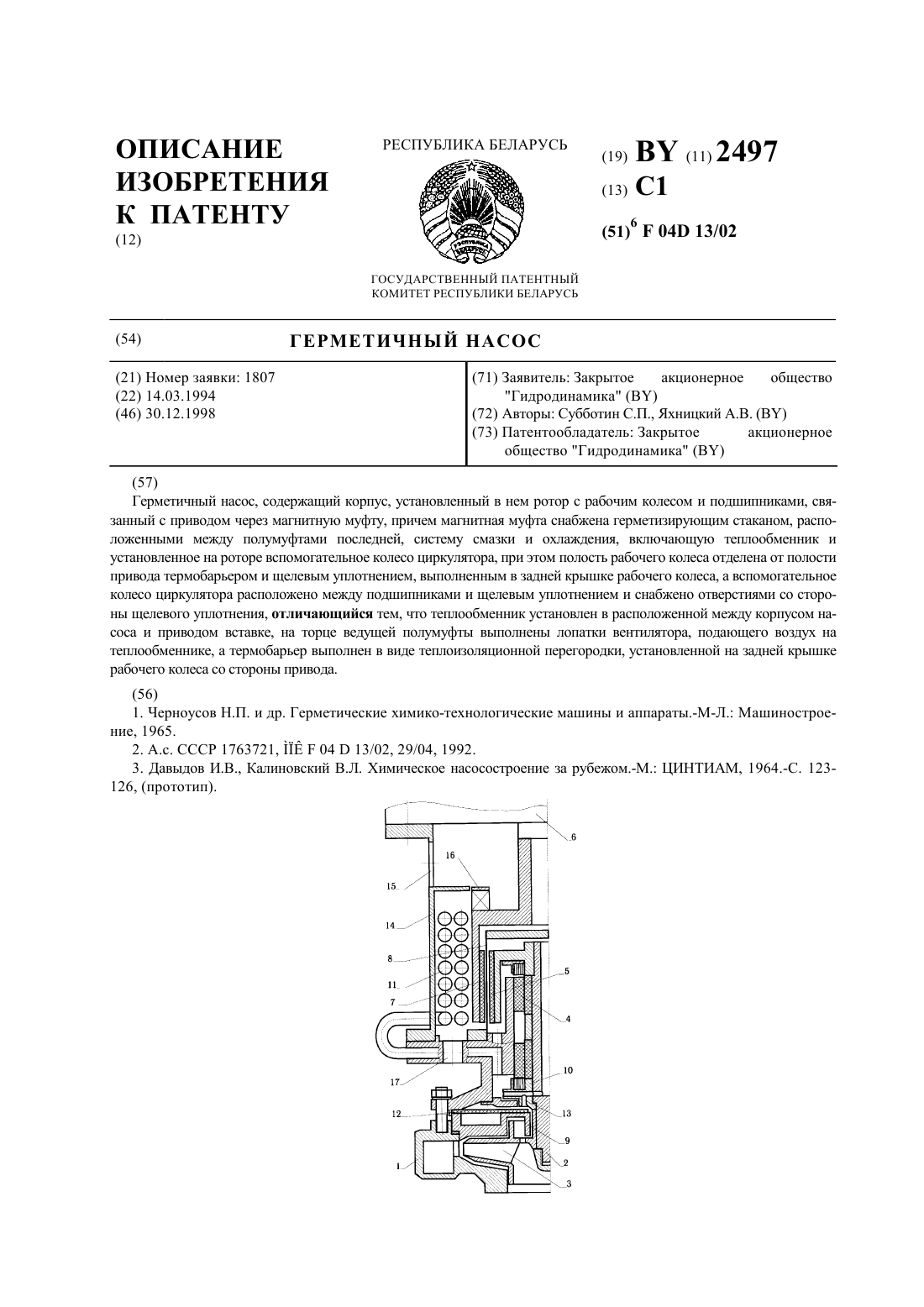

Номер патента: 2497

Опубликовано: 30.12.1998

Авторы: Яхницкий Александр Владимирович, Субботин Сергей Павлович

МПК: F04D 13/02

Метки: насос, герметичный

Текст:

...расположено между подшипниками и щелевым уплотнением и снабжено отверстиями со стороны щелевого уплотнения, согласно изобретению, теплообменник установлен в расположенной между корпусом насоса и приводом вставке, на торце ведущей полумуфты выполнены лопатки вентилятора, подающего воздух на теплообменник, а термобарьер выполнен в виде теплоизоляционной перегородки, установленной на задней крышке рабочего колеса со стороны привода....

Номер патента: 2574

Опубликовано: 30.12.1998

Автор: Субботин Сергей Павлович

МПК: F04D 9/04

Метки: агрегат, насосный

Текст:

...После временной остановки насоса его элементы возвращаются в исходное состояние, в камере для заливки остается достаточно жидкости для повторного запуска, и насос готов к повторному запуску без выполнения каких-либо вспомогательных операций, что упрощает его эксплуатацию. Такое техническое решение позволяет не только обеспечить самовсасывание, т.е. заполнение насоса жидкостью из размещенного на более низком уровне резервуара, но и запуск...

Номер патента: 1819

Опубликовано: 30.12.1997

Авторы: Сумцов Геннадий Григорьевич, Куцевол Сергей Николаевич, Расчинкин Евгений Николаевич

МПК: F04D 17/06, F04D 29/44, F04D 17/08...

Метки: компрессор, центробежный

Текст:

...профиль вставки в радиальном сечении выполнен с переменным по ходу воздухосборника радиусом, причем вогнутость профиля вставки обращена к спиральному воздухосборнику. Вставка выполнена из листового материала и снабжена расположенными на ее концах лапками, установленными в углублениях, выполненных на корпусе. Сущность изобретения поясняется графическими материалами на фиг.1 изображен центробежный компрессор, продольный разрез, на фиг.2 -...

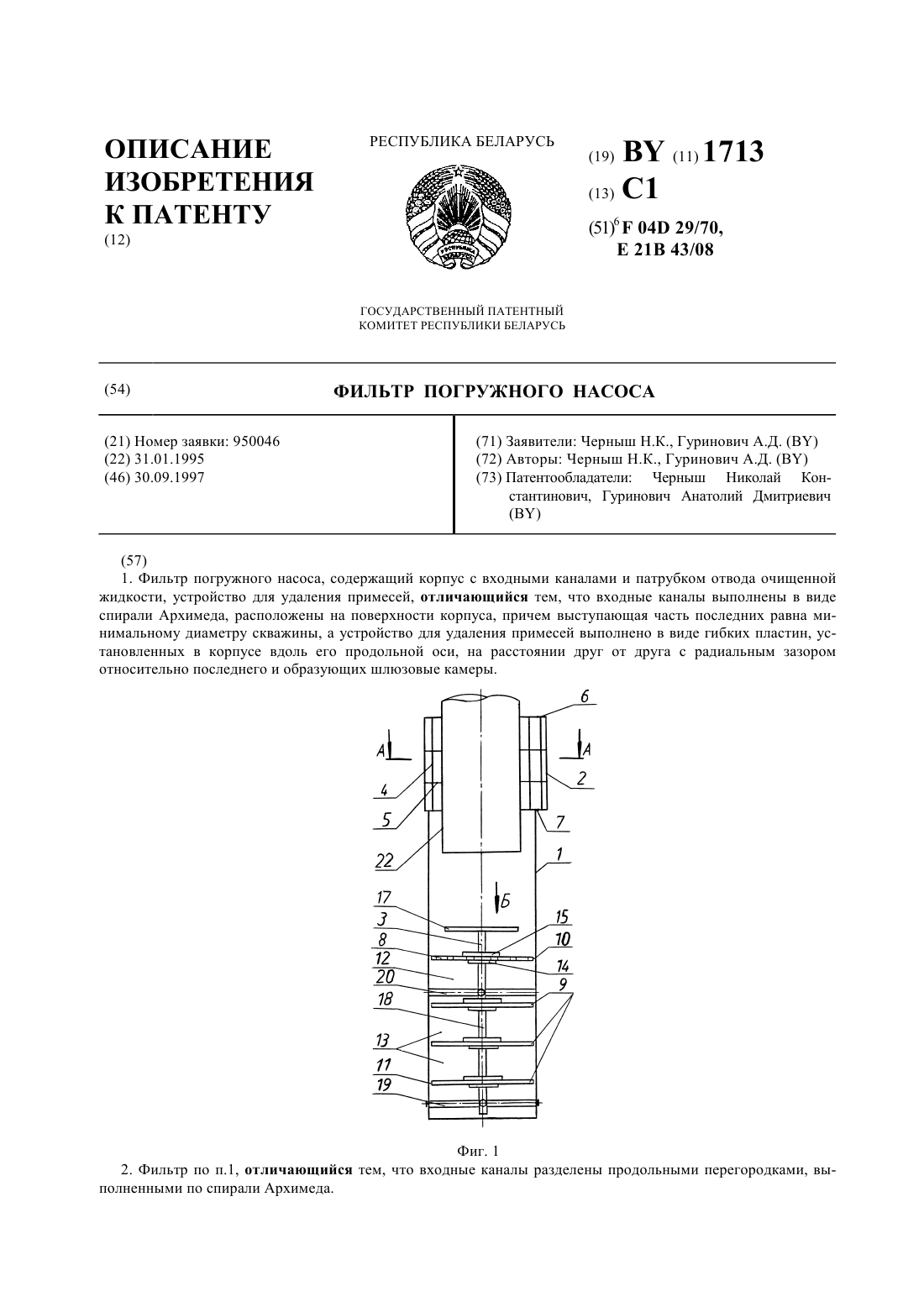

Номер патента: 1713

Опубликовано: 30.09.1997

Авторы: Черныш Николай Константинович, Гуринович Анатолий Дмитриевич

МПК: F04D 29/70, E01B 43/08

Метки: фильтр, насоса, погружного

Текст:

...оптимальным, с точки зрения энергозатрат,при круговом движении реальной жидкости в поле силы тяжести (движение жидкости в раковине, в ванне,круговорот воды на реке и т.д.). Эта спираль технологически удобна тем, что она хорошо сопрягается с корпусом и, конструктивно, также хорошо апроксимируется дугой окружности. Входные каналы вынесены за пределы корпуса таким образом, чтобы внешней своей частью они находились на окружности минимального...

Номер патента: 1403

Опубликовано: 16.12.1996

Авторы: Васильев Н. И., Гриб В. Б., Наганов А. В., Герасименко С. С.

МПК: F04D 5/00

Метки: дисковый, насос

Текст:

...диска 4 и жидкостью вращаться. Частота колебаний в слоях жидкости между диском 4 и стенками 3 корпуса 1 пропорциональна числу оборотов привода и количеству гофр. В то же время зти слои жидкости имеют собственную частоту колебаний. определяемую геометрией слоев и вязкостью жидкости. что позволяет. изменяя число оборотов электродвигателя 8. получить в зазорах 2 между диском 4 и стенками 3 волновое движение жидкости от центра к периферии....

Номер патента: 1402

Опубликовано: 16.12.1996

Авторы: Наганов А. В., Васильев Н. И., Герасименко С. С., Шидлович А. В.

МПК: F04D 1/00, F04D 29/66

Метки: насос, шнекоцентробежный

Текст:

...шнека 7 и центробежноголо паточного колеса 8. При вращении центрального вала 5 с-ведущей шестерней 10 вращающий момент-через паразитную 50 шестерню 12 передается к ведомой шестерне 11 и связанному с нейперифе рийному валу 6 с центробежным колесом 8 ЖИДКОСТЬ ПОСТУПЗЕТ вовсасывающи 55.хождении неподвиноголопаточного аппарата А лоток закручивается и приобретает скорость на ныкоде из аппа рата Сдш, которая обеспечивает безударный вход...

Номер патента: 968

Опубликовано: 15.12.1995

Авторы: Васильев Николай Иванович, Баранов Владимир Васильевич, Наганов Александр Валерианович

МПК: F04D 13/06, F04D 29/04

Метки: приводом, магнитным, центробежный, насос

Текст:

...является конструкция его рабочего колеса, в котором металлические детали образуют своеобразную несущую, армирующую конструкЦИЮ, ЧТО упрощает ТСХНОЛОГРПО ИЗГОТОВЛЕНИЯ рабочего колеса (кроме того, технологию изготовления насоса упрощает также симметричность конструкции рабочего колеса и возможность исполъзовать материал дисков для ответной пары трения в подшипшхках), а также образование теми же металлическими деталями магнитной системы ротора,...

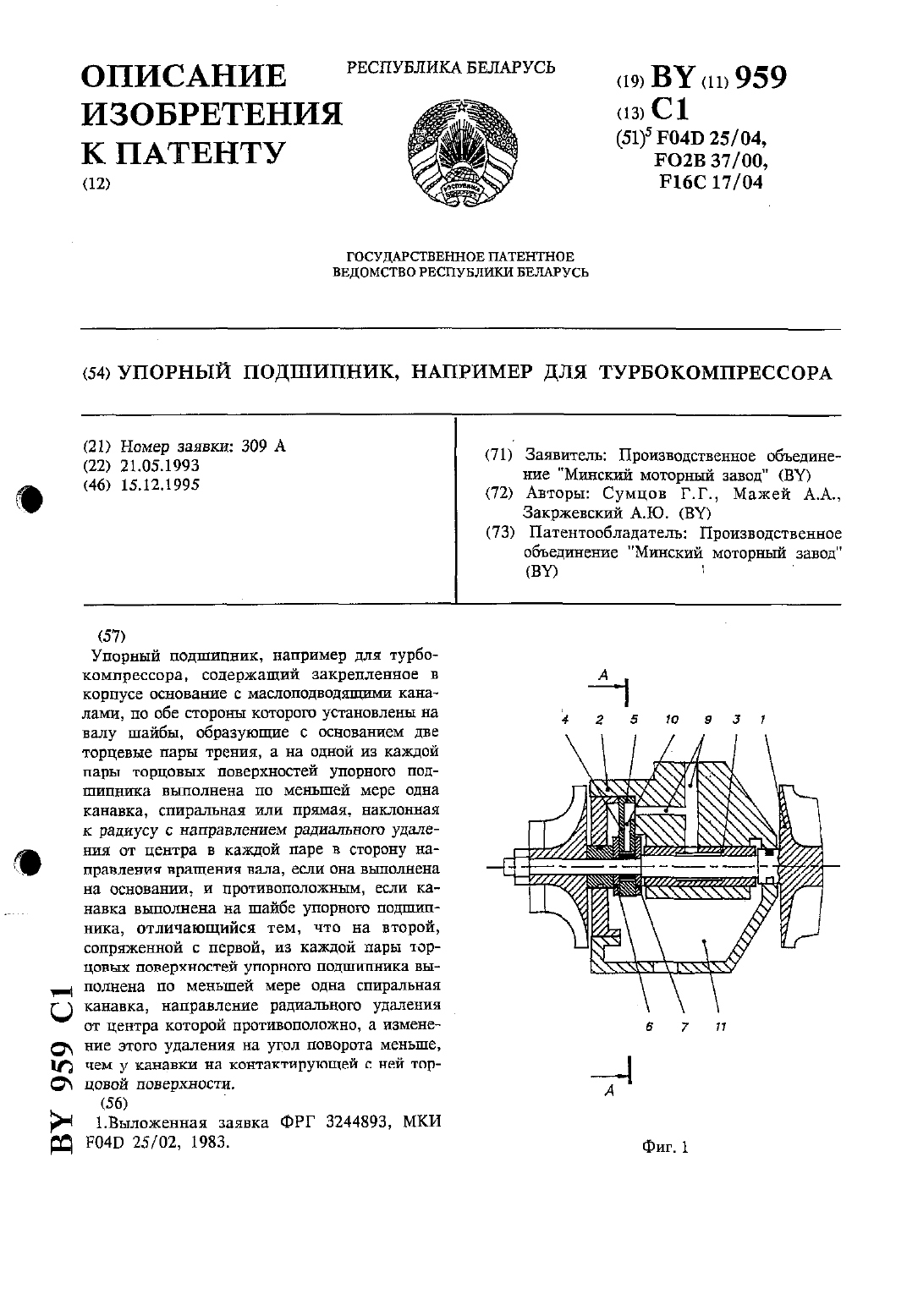

Номер патента: 959

Опубликовано: 15.12.1995

Авторы: Сумцов Геннадий Григорьевич, Мажей Андрей Андреевич, Закржевский Александр Юльянович

МПК: F04D 25/04, F02B 37/00, F16C 17/04...

Метки: подшипник, упорный, например, турбокомпрессора

Текст:

...канавка, направление радиального удаления от центра которой противоположно, а измене 10ние этого удаления на угол поворота меньше. чем у канавки на контактирующей с ней торцовой поверхности.Сущность изобретения поясняется графичеСКИМИ МЗТЕРИЗЛЗМИ.на фиг.2 - шайба 6 с видом на торцевую поверхность с канавкамина фиг.3 - основание 5 с видом на торцевую поверхность с Канавкойна фиг.4 - канавки в сечении А-А на неподвижном основании 5...

Номер патента: 633

Опубликовано: 30.06.1995

Авторы: Пименов А. П., Герасименко С. С., Васильев Н. И., Наганов А. В., Субботин С. П.

МПК: F04D 5/00, F04D 29/18

Метки: радиальновихревой, насос

Текст:

...с периферийной частью 8 камеры 3,причем сквозные 7 и тупиковые 8 каналы наклонены в сторону, противоположную направлению вращения ш колеса 4, а на торновых стенках 10 камеры 3 в зоне диска 6 выполнены концентричные кольцевые канавки 11.Сквозные и тупиковые каналы 7 и 9 мотут иметь спиральную форму. В диске 6 выполнены перепускные осевые отверстия 12.Во время работы радиально-вихревого насоса рабочая жидкость через входной патрубок 2...

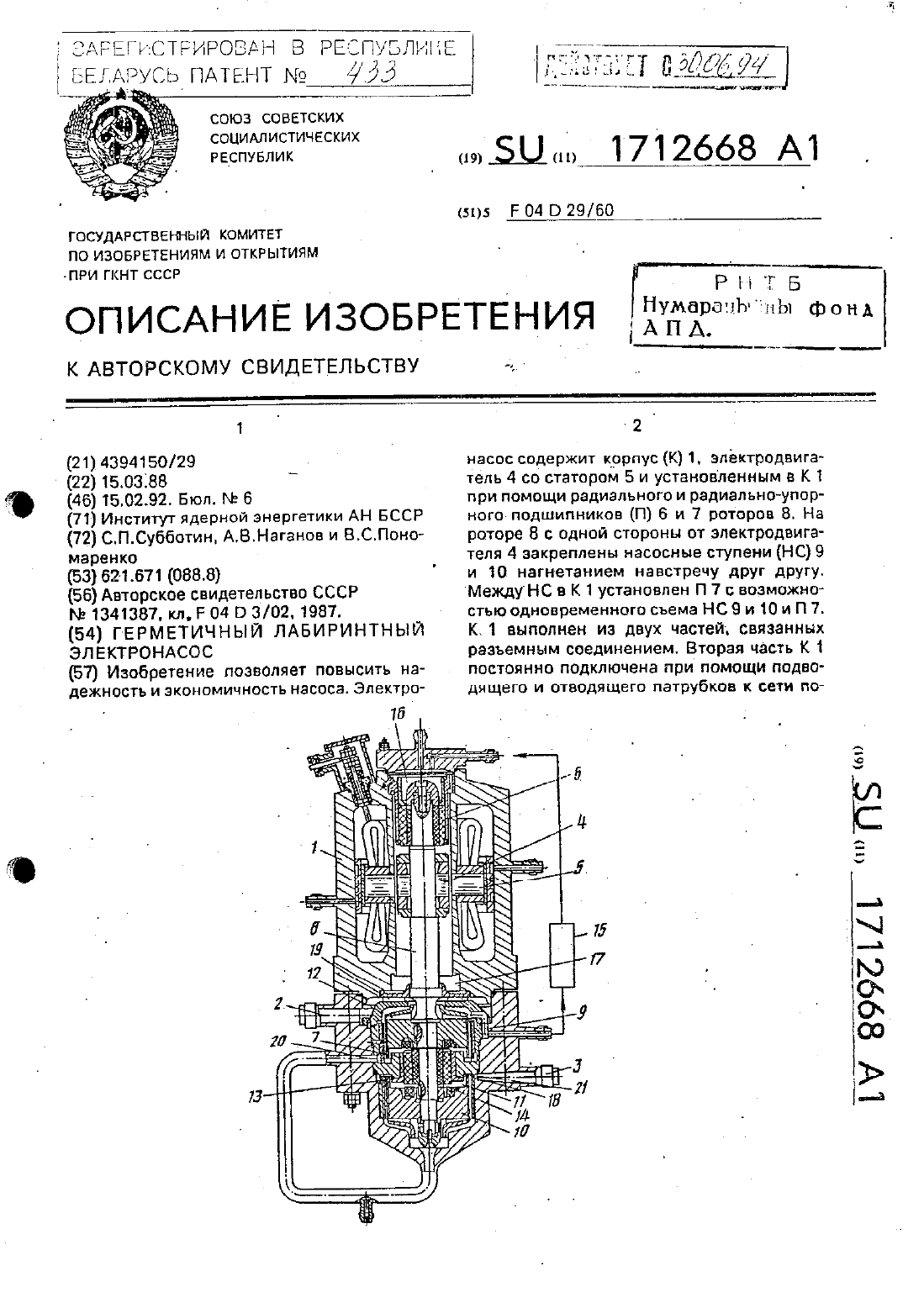

Номер патента: 433

Опубликовано: 30.03.1995

Авторы: Наганов Александр Валерианович, Субботин Сергей Павлович, Пономаренко В. С.

МПК: F04D 29/60

Метки: электронасос, герметичный, лабиринтный

Текст:

...1 ил.пуса 1 насоса постоянно подключена к сети потребителя. Насос снабжен охладителем 15. а торцовые лопатки 12 выполнены в виде центробежной ступени. подключенной На выходе к полости 16 электродвигателя 4 через охладитель 15. Перед входом в центробежную ступень выполнена полость термобарьер 17. Разгрузочная полость 11 расположена на выходе второй ступени 10. а последняя снабжена кольцевым выступом 18. Зазор переменного сечения образован...

Номер патента: 416

Опубликовано: 30.03.1995

Автор: Фельдман Айзик Иосифович

МПК: F04D 29/56, F04D 27/00

Метки: лопаток, аппарата, механизм, направляющего, поворота, осевого, вентилятора

Текст:

...расположенные по 15 Рычагамш 3 И 4 окружности рычаги 3, 4 с щелевымипа зам 5, 6 и отверстиями 7, смещенны Ф О Р М У Л а ИЗ О 5 Р Е Т О Й И Я иотносительно продольных осей па- эов 5 6, причем штифты 2 приводного Механизм поворота лопаток осевого- кольца 1 размещены в пазах 5,б рыча 20 направляющего аппарата вентилятора,гов 3, 4, а цапфы 8 поворотных лопа- СОДЕРЖаЩНйиПРИВОдНОе КОЛЬЦО СО Штифток 9 в отверстиях 7, причем част там,...

Номер патента: 35

Опубликовано: 30.05.1994

Авторы: Герасименко Сергей Степанович, Пименов А. П., Наганов А. В., Васильев Н. И.

МПК: F04D 3/00, F04D 1/06

Метки: насос, многоступенчатый

Текст:

...диаметр нареаки 2 на корпусе 1. Ведущий диск 7 выполнен с диаметром. не превышающим внутренний диаметр нарезки 4 на роторе 3. обечайкой 10 и ведущим диском 7 центробежной ступени 9 образована кольцевая демпферная полость Н. расположенная между пред включенной центробежной 9 и лабиринтной 5 ступенями.Насос работает следующим образом.При включении электродвигателя ротор З приводится во вращение. Лопатки 6 центробежной ступени 9 нагнетают...

Номер патента: 34

Опубликовано: 30.05.1994

Авторы: Пименов А. П., Наганов А. В., Герасименко Сергей Степанович, Пономаренко В. С.

МПК: F04D 29/04

Метки: центробежный, насос

Текст:

...пазух 9, а разгрузочные камеры 15 сообщены посредством отверстий 16 и 17 в дисках 6 и 7 с полостью 2 всасывания. Колесо -1 установлено на валу 5 посредством зубчатой муфты 18. Насос снабжен обтекателими 19. установленными с внутренней стороны дисков 6 и 7 напротив отверстий 16 и 17. Корпус 1 снабжен расположенными по периферии задисковых пазух 9 кольцевыми перемычками 20 с каналами 21,сообщенными с полостью З нагнетания и имеющими выход в...

Номер патента: 33

Опубликовано: 30.05.1994

Авторы: Субботин С. П., Герасименко Сергей Степанович, Наганов А. В., Васильев Н. И.

МПК: F04D 31/00

Метки: гидравлический, компрессор

Текст:

...4 с образованием между последней И перегородкой 15 камеры 16, подключенной к вышод ному патрубку 3. Трубопровод 18, соединяющий патрубок З с активнм соп лом 11, проходит через теплообменник 18.Гидравлический компрессор работает следующим образом.В эжекторе 10 по Действием струи жидкости, выходящей из активного сопла 11, нагнетается газ из пассивного сопла 12 во входной патрубок 2, откуда газожидкостная смесь поступает на лопатки 8...
