Гидравлический насос

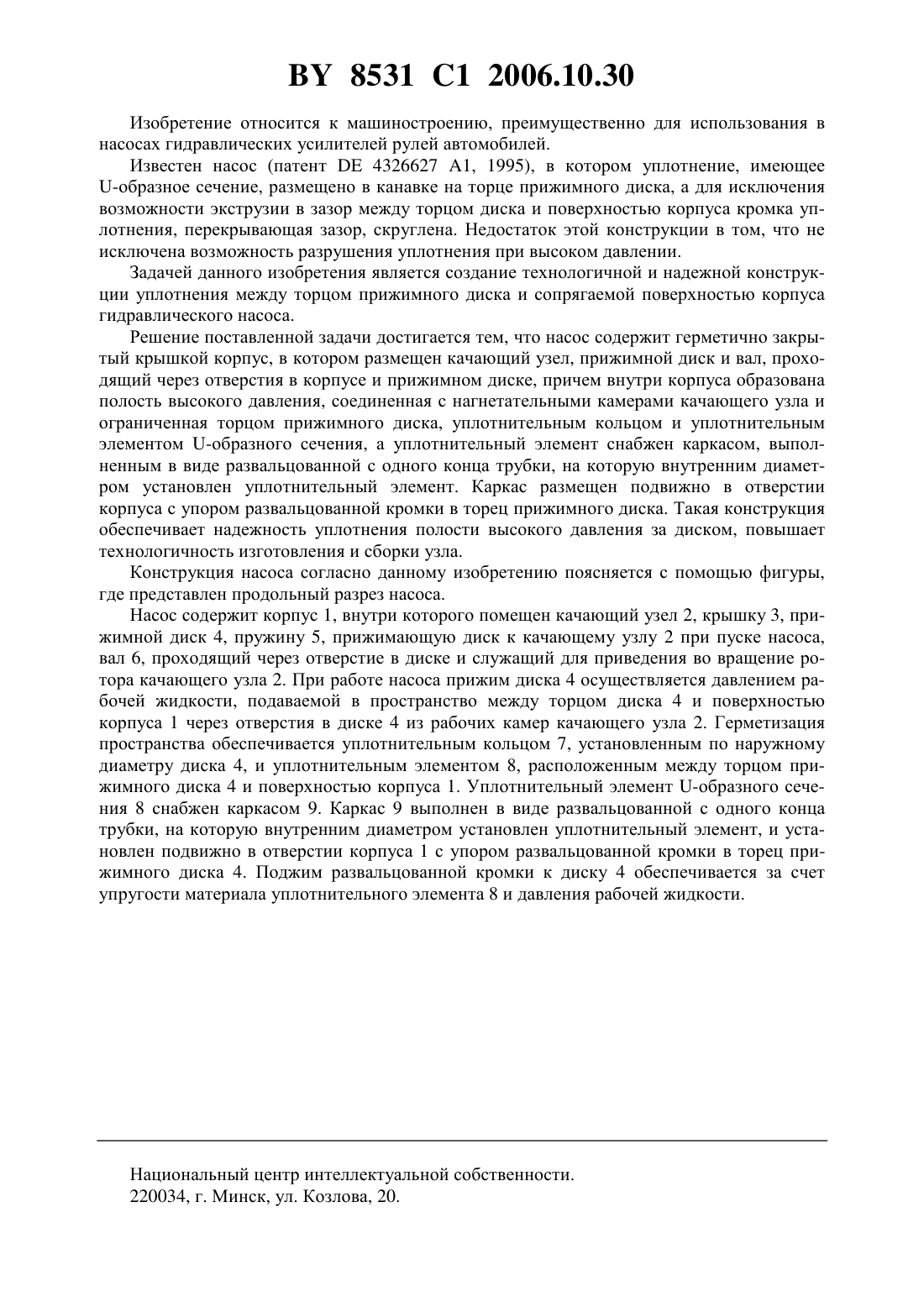

(71) Заявитель Республиканское унитарное промышленное предприятие Борисовский завод Автогидроусилитель(72) Авторы Дудкин Николай Григорьевич Шпак Юрий Федорович Полушкин Дмитрий Александрович(73) Патентообладатель Республиканское унитарное промышленное предприятие Борисовский завод Автогидроусилитель(57) Гидравлический насос, содержащий герметично закрытый крышкой корпус с размещенными в нем качающим узлом и прижимным диском, вал, проходящий через отверстия в корпусе и прижимном диске, причем внутри корпуса образована полость высокого давления, соединенная с нагнетательными камерами качающего узла и ограниченная торцом прижимного диска, уплотнительным кольцом и уплотнительным элементом -образного сечения, отличающийся тем, что уплотнительный элемент -образного сечения снабжен каркасом, выполненным в виде развальцованной с одного конца трубки, на которую внутренним диаметром установлен уплотнительный элемент, и размещенным подвижно в отверстии корпуса с упором развальцованной кромки в торец прижимного диска. 8531 1 2006.10.30 Изобретение относится к машиностроению, преимущественно для использования в насосах гидравлических усилителей рулей автомобилей. Известен насос (патент 4326627 1, 1995), в котором уплотнение, имеющее-образное сечение, размещено в канавке на торце прижимного диска, а для исключения возможности экструзии в зазор между торцом диска и поверхностью корпуса кромка уплотнения, перекрывающая зазор, скруглена. Недостаток этой конструкции в том, что не исключена возможность разрушения уплотнения при высоком давлении. Задачей данного изобретения является создание технологичной и надежной конструкции уплотнения между торцом прижимного диска и сопрягаемой поверхностью корпуса гидравлического насоса. Решение поставленной задачи достигается тем, что насос содержит герметично закрытый крышкой корпус, в котором размещен качающий узел, прижимной диск и вал, проходящий через отверстия в корпусе и прижимном диске, причем внутри корпуса образована полость высокого давления, соединенная с нагнетательными камерами качающего узла и ограниченная торцом прижимного диска, уплотнительным кольцом и уплотнительным элементом -образного сечения, а уплотнительный элемент снабжен каркасом, выполненным в виде развальцованной с одного конца трубки, на которую внутренним диаметром установлен уплотнительный элемент. Каркас размещен подвижно в отверстии корпуса с упором развальцованной кромки в торец прижимного диска. Такая конструкция обеспечивает надежность уплотнения полости высокого давления за диском, повышает технологичность изготовления и сборки узла. Конструкция насоса согласно данному изобретению поясняется с помощью фигуры,где представлен продольный разрез насоса. Насос содержит корпус 1, внутри которого помещен качающий узел 2, крышку 3, прижимной диск 4, пружину 5, прижимающую диск к качающему узлу 2 при пуске насоса,вал 6, проходящий через отверстие в диске и служащий для приведения во вращение ротора качающего узла 2. При работе насоса прижим диска 4 осуществляется давлением рабочей жидкости, подаваемой в пространство между торцом диска 4 и поверхностью корпуса 1 через отверстия в диске 4 из рабочих камер качающего узла 2. Герметизация пространства обеспечивается уплотнительным кольцом 7, установленным по наружному диаметру диска 4, и уплотнительным элементом 8, расположенным между торцом прижимного диска 4 и поверхностью корпуса 1. Уплотнительный элемент -образного сечения 8 снабжен каркасом 9. Каркас 9 выполнен в виде развальцованной с одного конца трубки, на которую внутренним диаметром установлен уплотнительный элемент, и установлен подвижно в отверстии корпуса 1 с упором развальцованной кромки в торец прижимного диска 4. Поджим развальцованной кромки к диску 4 обеспечивается за счет упругости материала уплотнительного элемента 8 и давления рабочей жидкости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
