Центробежный насос

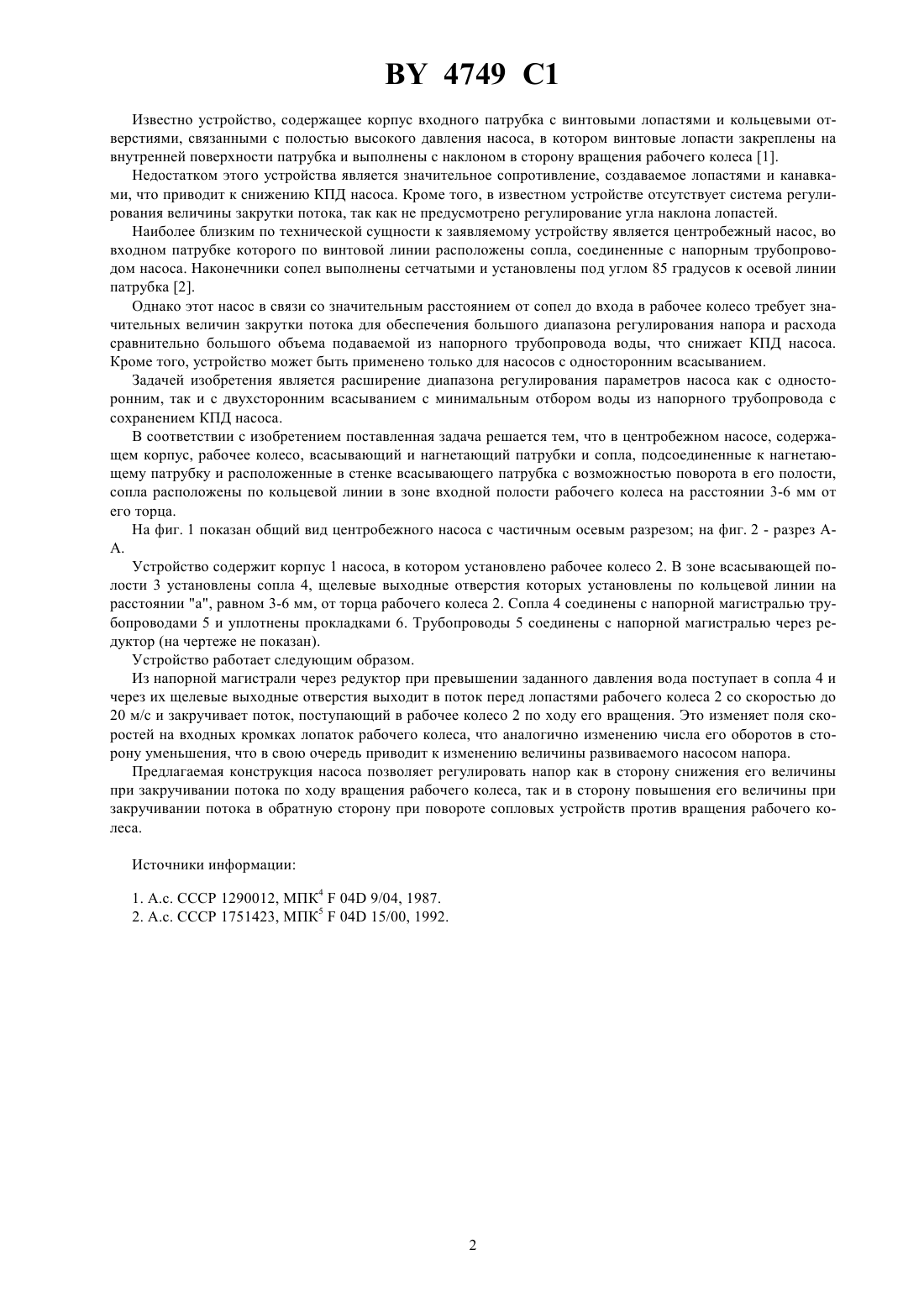

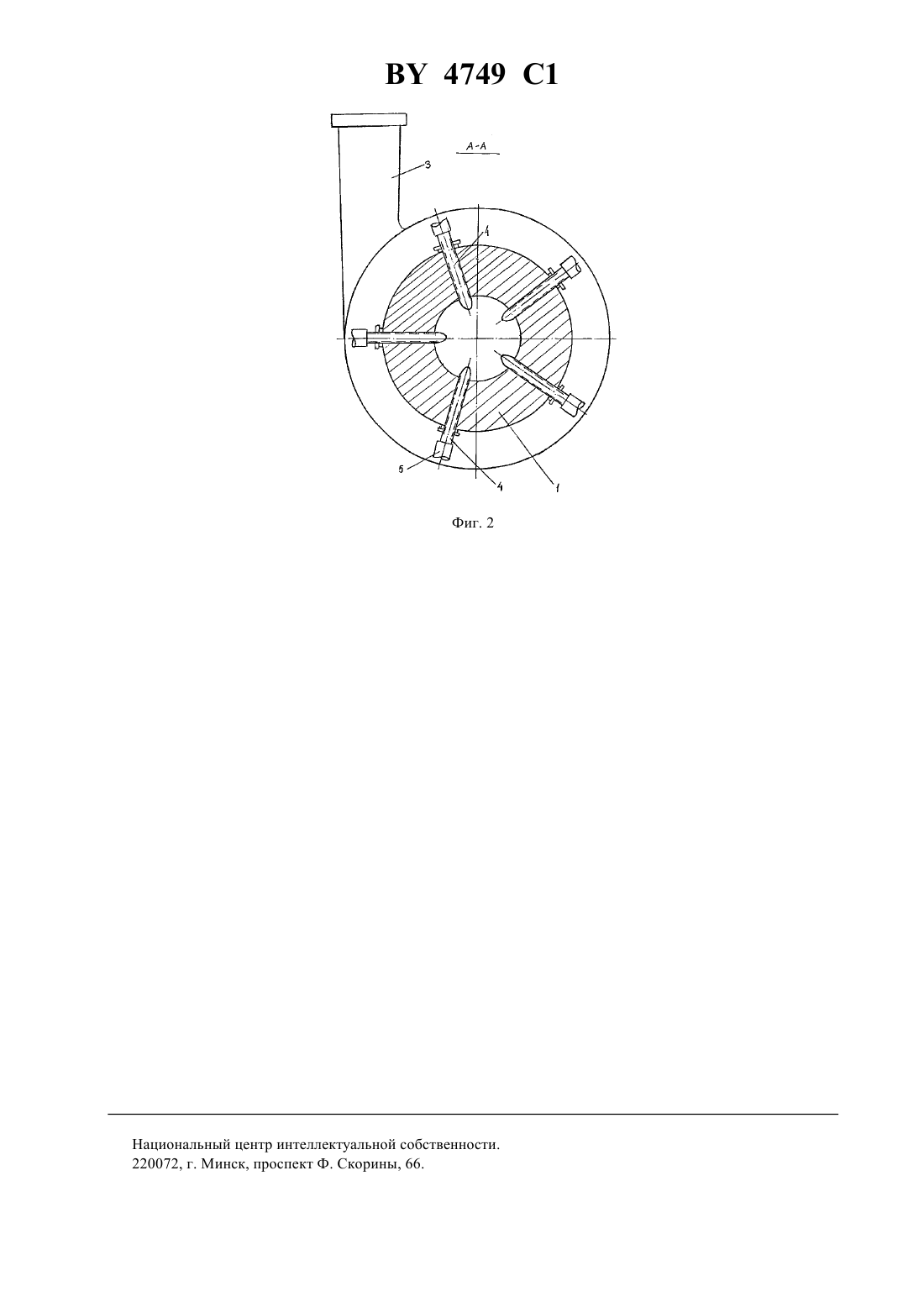

(73) Патентообладатель Арендное научнопроизводственное объединение Жилкоммунтехника(57) Центробежный насос, содержащий корпус, рабочее колесо, всасывающий и нагнетающий патрубки и сопла, подсоединенные к нагнетающему патрубку и расположенные в стенке всасывающего патрубка с возможностью поворота в его полости, отличающийся тем, что сопла расположены по кольцевой линии в зоне входной полости колеса на расстоянии 3-6 мм от его торца. Фиг. 1 Изобретение относится к гидромашиностроению и позволяет регулировать напор и расход жидкости в центробежных насосах. 4749 1 Известно устройство, содержащее корпус входного патрубка с винтовыми лопастями и кольцевыми отверстиями, связанными с полостью высокого давления насоса, в котором винтовые лопасти закреплены на внутренней поверхности патрубка и выполнены с наклоном в сторону вращения рабочего колеса 1. Недостатком этого устройства является значительное сопротивление, создаваемое лопастями и канавками, что приводит к снижению КПД насоса. Кроме того, в известном устройстве отсутствует система регулирования величины закрутки потока, так как не предусмотрено регулирование угла наклона лопастей. Наиболее близким по технической сущности к заявляемому устройству является центробежный насос, во входном патрубке которого по винтовой линии расположены сопла, соединенные с напорным трубопроводом насоса. Наконечники сопел выполнены сетчатыми и установлены под углом 85 градусов к осевой линии патрубка 2. Однако этот насос в связи со значительным расстоянием от сопел до входа в рабочее колесо требует значительных величин закрутки потока для обеспечения большого диапазона регулирования напора и расхода сравнительно большого объема подаваемой из напорного трубопровода воды, что снижает КПД насоса. Кроме того, устройство может быть применено только для насосов с односторонним всасыванием. Задачей изобретения является расширение диапазона регулирования параметров насоса как с односторонним, так и с двухсторонним всасыванием с минимальным отбором воды из напорного трубопровода с сохранением КПД насоса. В соответствии с изобретением поставленная задача решается тем, что в центробежном насосе, содержащем корпус, рабочее колесо, всасывающий и нагнетающий патрубки и сопла, подсоединенные к нагнетающему патрубку и расположенные в стенке всасывающего патрубка с возможностью поворота в его полости,сопла расположены по кольцевой линии в зоне входной полости рабочего колеса на расстоянии 3-6 мм от его торца. На фиг. 1 показан общий вид центробежного насоса с частичным осевым разрезом на фиг. 2 - разрез АА. Устройство содержит корпус 1 насоса, в котором установлено рабочее колесо 2. В зоне всасывающей полости 3 установлены сопла 4, щелевые выходные отверстия которых установлены по кольцевой линии на расстоянии а, равном 3-6 мм, от торца рабочего колеса 2. Сопла 4 соединены с напорной магистралью трубопроводами 5 и уплотнены прокладками 6. Трубопроводы 5 соединены с напорной магистралью через редуктор (на чертеже не показан). Устройство работает следующим образом. Из напорной магистрали через редуктор при превышении заданного давления вода поступает в сопла 4 и через их щелевые выходные отверстия выходит в поток перед лопастями рабочего колеса 2 со скоростью до 20 м/с и закручивает поток, поступающий в рабочее колесо 2 по ходу его вращения. Это изменяет поля скоростей на входных кромках лопаток рабочего колеса, что аналогично изменению числа его оборотов в сторону уменьшения, что в свою очередь приводит к изменению величины развиваемого насосом напора. Предлагаемая конструкция насоса позволяет регулировать напор как в сторону снижения его величины при закручивании потока по ходу вращения рабочего колеса, так и в сторону повышения его величины при закручивании потока в обратную сторону при повороте сопловых устройств против вращения рабочего колеса. Источники информации 1. А.с. СССР 1290012, МПК 404 9/04, 1987. 2. А.с. СССР 1751423, МПК 504 15/00, 1992. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
