F03B — Гидравлические машины и двигатели непоршневого типа

Номер патента: U 10387

Опубликовано: 30.10.2014

Автор: Балашенко Сергей Александрович

МПК: F03D 3/04, F03B 3/00

Метки: энергию, текучей, среды, преобразования, установка, энергии, движущейся, полезную

Текст:

...изменению скорости 1 входного потока и площади 1 входного поперечного сечения, т.е. при увеличении площади забора потока (площадь входного поперечного сечения) в три раза и концентрации его на лопастях турбины скорость 2 выходного потока возрастет до трех раз, что, соответственно, существенно увеличивает КПД установки. Более того, благодаря описанным выше особенностям выполнения средства улавливания и направления потока текучей среды...

Номер патента: U 10088

Опубликовано: 30.04.2014

Автор: Селяхович Александр Александрович

МПК: F03B 17/06, F03B 9/00

Метки: миниэлектростанция

Текст:

...сравнительно невысок. Он будет тем выше, чем меньше коэффициент лобового сопротивления при обтекании лопасти с выпуклой стороны и чем больше коэффициент лобового сопротивления при обтекании ее с вогнутой стороны. Возможности дальнейшего снижения коэффициента лобового сопротивления при обтекании с выпуклой стороны практически исчерпаны, поскольку применение лопастей с более совершенной аэродинамической и гидродинамической формой не...

Номер патента: U 10053

Опубликовано: 30.04.2014

Автор: Селяхович Александр Александрович

МПК: F03B 17/06, F03B 9/00

Метки: миниэлектростанция

Текст:

...колесом соединен генератор электрического тока. Однако такое техническое решение имеет существенный недостаток. Неразборность сварного соединения лопастей и цепей затрудняет разборку и сборку устройства при профилактике или ремонте. Кроме того, произвольная форма изогнутости лопастей не позволяет максимально использовать энергию водного потока. Задача полезной модели состоит в облегчении монтажа и демонтажа устройства в процессе...

Номер патента: 18163

Опубликовано: 30.04.2014

Авторы: Двибородчин Андрей Иванович, Борейшо Владимир Евгеньевич, Бобровник Александр Иванович, Аль-Кинани Мухаммед Фадхил

МПК: A01B 63/10, F03B 15/02

Метки: привод, трактора, насоса, навесной, гидропривода, системы, универсально-пропашного, вращения

Текст:

...трактора, содержащим гидравлический насос регулируемой производительности, расположенный соосно насосу питания коробки передач трактора, и планетарный редуктор, на валу эпициклической шестерни которого установлен гидравлический мотор, соединенный маслопроводами с насосом регулируемой производительности, при этом вал солнечной шестерни планетарного редуктора кинематически связан с коленчатым валом двигателя трактора, водило планетарного...

Номер патента: U 9862

Опубликовано: 28.02.2014

Авторы: Морозов Александр Михайлович, Колос Степан Владимирович, Семенов Андрей Викторович, Гайшун Иван Андреевич

МПК: F03B 13/10

Метки: ветроколесо

Текст:

...закрепленные на тройнике, закрытом полой гондолой с диффузором в лицевой части и небольшой турбиной внутри, где упомянутый тройник жестко установлен на валу ветродвигателя с горизонтальной осью вращения. На фиг. 1 изображена конструкция предлагаемой модели, вид сбоку на фиг. 2 - вид спереди. Ветроколесо, включающее три жесткие лопасти с крыловым профилем в поперечном сечении, закрепленные на закрытом гондолой тройнике, жестко...

Номер патента: U 9861

Опубликовано: 28.02.2014

Авторы: Гайшун Иван Андреевич, Колос Степан Владимирович, Морозов Александр Михайлович, Семенов Андрей Викторович

МПК: F03B 13/10

Метки: гидроэлектростанция, всесезонная, бесплотинная

Текст:

...на ней горизонтальный ряд реактивных гидротурбин, размещенных в отдельных корпусах и соединенных при помощи конических зубчатых передач с выходным валом при помощи муфт свободного хода, где упомянутые валы выполнены за одно целое с образованием общего вала отбора мощности, связанного с электрогенератором, а корпуса выполнены сетчатыми 1. Недостатком указанной гидроэлектростанции является низкий коэффициент полезного действия за счет передачи...

Номер патента: U 9698

Опубликовано: 30.10.2013

Автор: Селяхович Александр Александрович

МПК: F03B 17/06, F03B 9/00

Метки: гидроагрегат, наплавной, бесплотинный

Текст:

...в различных несущих конструкциях на малых реках. Поставленная задача решается тем, что бесплотинный наплавной гидроагрегат, содержащий закрепленные на раме две пары зубчатых колес, охваченных цепями, между которыми закреплены изогнутые лопасти, причем как минимум с одним зубчатым колесом соединен генератор электрического тока, имеет отличительные признаки изогнутые лопасти выполнены без прямолинейных участков и закреплены с помощью сварки...

Номер патента: U 9364

Опубликовано: 30.08.2013

Авторы: Новиков Анатолий Васильевич, Шимчук Виктор Сергеевич, Жданко Дмитрий Анатольевич, Тимошенко Василий Яковлевич

МПК: F03B 15/00

Метки: система, трактора, гидравлическая

Текст:

...срабатывания выше давления наддува), гидравлический насос, распределитель 2. Недостатком гидравлической системы является то, что во время ее работы при заборе рабочей жидкости из гидробака он заполняется воздухом из турбокомпрессора двигателя внутреннего сгорания, что негативно сказывается на работе двигателя, особенно при его работе на низких оборотах, а также отсутствие системы турбонаддува двигателя на некоторых моделях тракторов и...

Номер патента: U 9391

Опубликовано: 30.08.2013

Автор: Королев Яков Павлович

МПК: F03B 17/00

Метки: пневмогидравлический, привод, генерируемый

Текст:

...ее перемещения по образующей, начиная с нижней точки, пневмоцилиндром до полного его одностороннего вытеснения из пневмокамеры и получения ее герметичности, создаваемой постоянным магнитным силовым потоком в зоне жидкости, обеспечивая при этом разность объемов перемещения ее в вертикальном положении и передачу от усилия выталкивающей силы вращения шкива и вала, с которым он жестко соединен, вращения исполнительному механизму. Прилагаются...

Номер патента: U 9087

Опубликовано: 30.04.2013

Автор: Жингель Юрий Ульянович

МПК: F03B 13/00

Метки: бесплотинная, речная, электростанция, рычажно-лопатковая

Текст:

...с турбинным колесом и другими металлоконструкциями. Синхронный генератор горизонтального положения мощностью 3,5 МВт,согласно данным п/о Металлострой, г. Санкт-Петербург, весит 22150 кг. В патенте заявлена мощность до 5 МВт. Исходя из описания патента общий вес подвижного металлического сооружения будет в районе 50-80 тонн, значит, эта система будет обладать большой инерцией. Задачей, которую ставили перед собой авторы данной полезной модели,...

Номер патента: U 9099

Опубликовано: 30.04.2013

Автор: Руденков Александр Евгеньевич

МПК: F03B 13/00

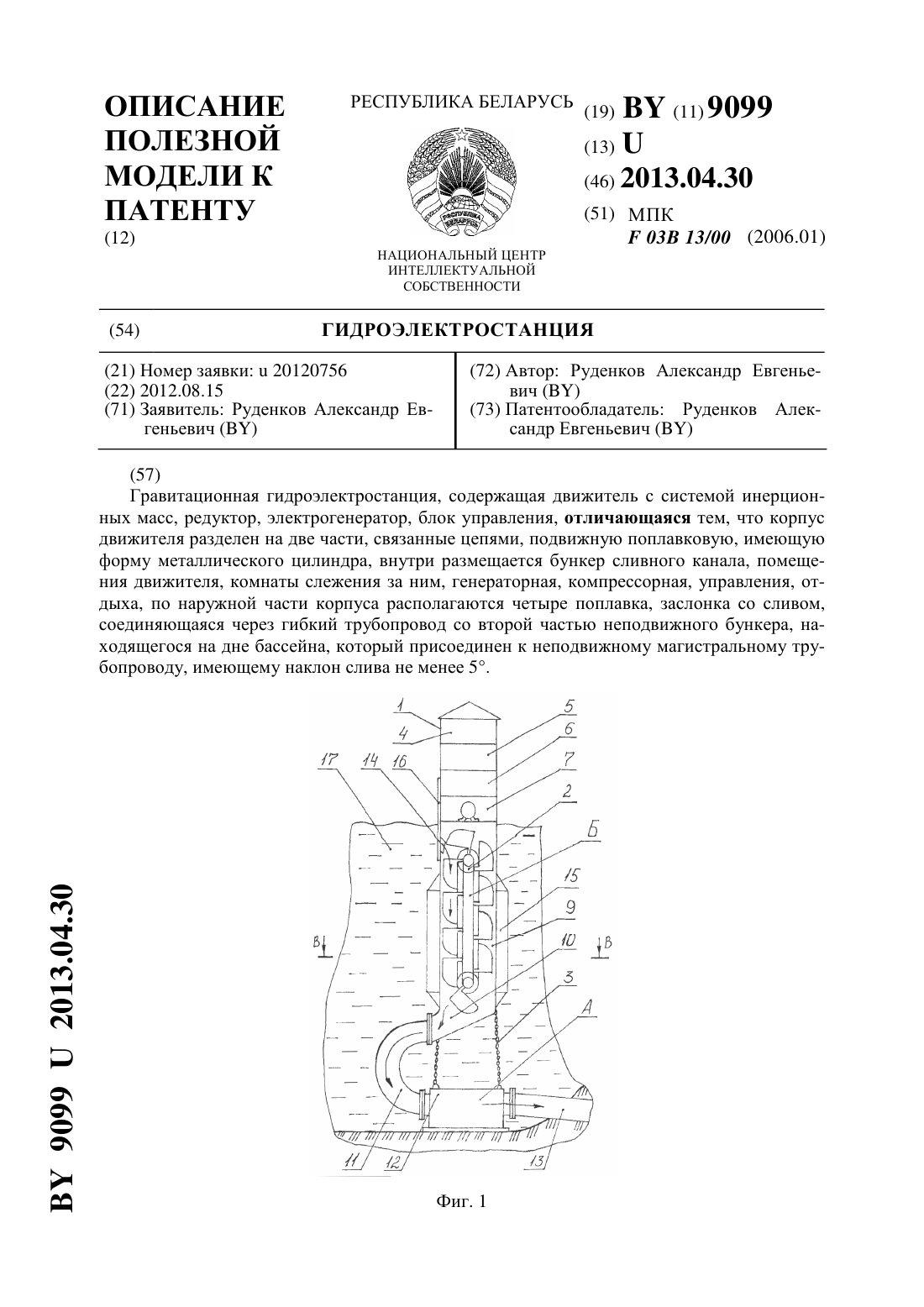

Метки: гидроэлектростанция

Текст:

...металлическом корпусе, разделенном на две части, подвижную поплавковую, состоящую из бункера сливного канала, помещения движителя, двух комнат слежения, генераторной,компрессорной, управления, жилого помещения, с наружной стороны корпуса находится четыре поплавка, заслонка, и неподвижную часть бункера магистрального канала, находящегося на дне бассейна, соединенного с поплавком цепями, гибким трубопроводом. Сущность полезной модели...

Номер патента: U 8826

Опубликовано: 30.12.2012

Авторы: Барков Сергей Георгиевич, Федин Виктор Тимофеевич

МПК: F03B 13/00

Метки: энергетическая, установка

Текст:

...21, снабженное выпускным клапаном 22. Обратимый генератор 10 связан с энергосистемой 23. У фундамента здания 2 расположены дренажные каналы 24 для отвода использованной дождевой воды. Блок 25 автоматики связан с узлом 18 фиксации верхнего и нижнего положений турбин 4 и 5,обратимым генератором 10 и выпускными клапанами 13, 15, 17, 20 и 22 (на фиг. 1, 2, 3, 4,5 связи показаны пунктирными линиями). Емкость для сбора дождевой воды может...

Номер патента: U 8714

Опубликовано: 30.10.2012

Автор: Савиных Эдуард Сергеевич

МПК: F03B 13/00

Метки: гидроэлектростанция, подводная

Текст:

...и профилактических работ, водостойкие электроразъемы и электрокабели, находящиеся под водой, создают угрозу для жизни человека и для живых обитателей водоема. Задачей, на решение которой направлена предлагаемая полезная модель, является упрощение конструкции и максимальное использование энергии водяного потока. Решение задачи заключается в том, что подводная гидроэлектростанция состоит из цилиндрического корпуса, причем корпус имеет...

Номер патента: U 8690

Опубликовано: 30.10.2012

Авторы: Сычик Василий Андреевич, Руденков Александр Евгеньевич

МПК: F03B 13/00

Метки: гидроэлектрическая, станция

Текст:

...химически теплостойкого материала, например бетона, в форме цилиндра, диаметр которого зависит от требуемой генерируемой мощности ГЭС и составляет 520 м, а высота - от 5 до 30 м. Вал 3 выполнен трубчатой формы для повышения его жесткости и снижения веса из стали. В верхнем основании вала 3 размещена гидротурбина 4 стандартной конструкции и максимально возможных размеров. Винтовой шнек 2 сечения выполнен спиралеобразной формы из легкого,...

Номер патента: U 8610

Опубликовано: 30.10.2012

Автор: Сычик Василий Андреевич

МПК: F03B 13/00

Метки: глубинная, электростанция

Текст:

...с гидравлическим аккумулятором 3,верхняя часть корпуса которого выполнена в виде усеченного пустотелого конуса и сопряжена большим основанием со второй своей частью, выполненной в форме полусферического пустотелого тела вращения. Такая конструкция гидравлического аккумулятора 3 воспринимает вращение создаваемого водоводами 8 потока и образует маховик, что обеспечивает оптимальное вращение водяного потока на требуемых оборотах, его...

Номер патента: U 8569

Опубликовано: 30.10.2012

Авторы: Сычик Василий Андреевич, Руденков Александр Евгеньевич

МПК: F03B 13/00

Метки: электростанция, гидродинамическая

Текст:

...в форме конической фигуры, из которой выходят спирали водоводов 7 с наклоном спиралей к горизонту под углом 40-60. Межосевое расстояниемежду валом 3 и каждым из водоводов 7 зависит от требуемой величины механического 2 85692012.10.30 момента на валу 3, то есть генерируемой мощности, и находится в пределах от 1 до 3 метров. Водоводы 7 механически жестко связаны с валом 3 перемычками 8 пустотелой формы. На горизонтальных участках водоводов 7...

Номер патента: U 8717

Опубликовано: 30.10.2012

Авторы: Федин Виктор Тимофеевич, Барков Сергей Георгиевич

МПК: F03B 13/00

Метки: установка, энергетическая

Текст:

...здания, на фиг. 3 - энергетическая установка с емкостью для сбора дождевой воды, выполненной в виде бассейна, а на фиг. 4 - ее вид сверху. Энергетическая установка содержит крышу 1 здания 2. Емкость для сбора дождевой воды выполнена в виде желоба 3 по периметру крыши 1. Энергетическая установка содержит турбину 4, выполненную в виде барабана с намотанным на него тросом 5, на свободном конце которого закреплена дополнительная емкость 6,...

Номер патента: U 8546

Опубликовано: 30.08.2012

Авторы: Трубников Андрей Валентинович, Федин Виктор Тимофеевич

МПК: F03B 13/00, E02B 9/00

Метки: установка, гидроаккумулирующая

Текст:

...турбина 13 и генератор 14,газопровод из упругого материала 15, запорное устройство 16, газопровод 17 из твердого материала, газохранилище 18. Полая емкость 2 посредством газопровода 6 через запорное устройство 7 соединена с ресивером 4, который соединен с компрессором 5, а также посредством газопровода 15 через запорное устройство 16 соединена с камерой 12. Камера 12 соединена с компрессором 5 посредством газопровода 17. На фиг. 1 полая...

Номер патента: U 8452

Опубликовано: 30.08.2012

Авторы: Федин Виктор Тимофеевич, Трубников Андрей Валентинович

МПК: E02B 9/00, F03B 13/00

Метки: гидроаккумулирующая, установка

Текст:

...6 через запорное устройство 7 соединена с ресивером 4, который соединен с компрессором 5. На фиг. 1 полая емкость 2 находится в нижней части водоема 1 и удерживается стопорами, расположенными в нижней части водоема 1 (на фиг. 1 не показаны). При этом отверстие 8 закрыто. На фиг. 2 полая емкость 2 находится в верхней части водоема 1, при этом отверстие 8 открыто, и частично или полностью, как и газопровод 6, находится вне водоема. Установка...

Номер патента: 16247

Опубликовано: 30.08.2012

Авторы: Прищепова Елена Михайловна, Тимошенко Василий Яковлевич, Прищепов Михаил Александрович

МПК: F03B 13/10

Метки: гидроэлектрогенератор, речной

Текст:

...тем, что в речном гидроэлектрогенераторе, содержащем корпус, рабочий орган - осевое колесо, выполненное в виде обруча со спицами,снабженными лопастями, и закрепленное на вращающемся валу, при этом осевое колесо закреплено на вертикально вращающемся валу, и электрогенератор, вал которого кинематически связан с вертикально вращающимся валом осевого колеса, согласно изобретению,корпус выполнен в виде двух плоских поплавков, жестко скрепленных...

Номер патента: 16246

Опубликовано: 30.08.2012

Авторы: Прищепова Елена Михайловна, Прищепов Михаил Александрович, Тимошенко Василий Яковлевич

МПК: F03B 13/10

Метки: гидроэлектрогенератор, речной

Текст:

...имеющего по центру вертикальное сквозное отверстие для прохождения кинематически связанных вала осевого колеса и вала электрогенератора, установленного в верхней надводной плоскости поплавка, с двух противоположных сторон которого установлены крепления для тросов, фиксируемых на противоположных берегах реки, при этом на каждой спице свободно шарнирно подвешены вдоль своих больших боковых сторон поворотная лопасть и упор, ограничивающий...

Номер патента: U 8166

Опубликовано: 30.04.2012

Авторы: Сычик Василий Андреевич, Дручик Светлана Сергеевна

МПК: F03B 13/00

Метки: гидроэлектростанция

Текст:

...электрической мощности, и находится в пределах 1050 м 2. Высота -образного водовода 1 (корпуса) над уровнем воды зависит от требуемого перепада давлений, скорости течения воды из сопла и составляет от 5 до 10 метров, а угол наклона нисходящей части -образного водовода 1 с соплом 2 выбирается так,чтобы гидротурбина 3, на которую воздействует вытекающий из сопла 2 высокоэнергетический водяной поток, размещалась на прибрежном бетонном...

Номер патента: U 8007

Опубликовано: 28.02.2012

Авторы: Руденков Александр Евгеньевич, Сычик Василий Андреевич

МПК: F03B 13/00

Метки: гидроэлектростанция, гравитационная

Текст:

...со второй цепной передачей 7. Вал 3 и вал 4 установлены на подшипниках в корпусе 10 ГГЭС. Вал 3 с ведущей зубчатой шестерней 1, на котором размещен маховик 11, механически посредством редуктора 12 связан с электрическим генератором 13. Режим работы функциональных узлов ГГЭС контролируется и управляется блоком управления 14. Водозаборные короба 8 наполняются рабочей жидкостью (водой) из бассейна или реки 15, на которой имеется естественный...

Номер патента: 14441

Опубликовано: 30.06.2011

Авторы: Федин Виктор Тимофеевич, Кулаковская Анна Валерьевна

МПК: E02B 9/00, F03B 13/00

Метки: гидроэнергоаккумулирующая, установка

Текст:

...гидроэнергоаккумулирующая установка, содержащая заполненный водой водоем 1, разделенный на две части шлюзом 2, аккумулятор энергии в виде полой емкости 3, расположенной внутри шлюза 2, реверсивный генератор 4, соединенный с полой емкостью 3 кинематической связью 5 и присоединенный к энергосистеме 6. Шлюз 2 в верхней части содержит фиксаторы 7 полой емкости 3. Шлюз 2 в нижней части также содержит фиксаторы 8 полой емкости 3. Полая емкость...

Номер патента: U 6638

Опубликовано: 30.10.2010

Авторы: Жданко Дмитрий Анатольевич, Тимошенко Василий Яковлевич

МПК: F03B 15/00

Метки: система, гидравлическая, трактора

Текст:

...фильтр тонкой очистки воздуха нельзя, так как это приводит к разрежению в гидробаке и нарушает работу гидросистемы в целом. Нефильтрованный воздух, попадающий в гидробак, приводит к быстрому загрязнению рабочей жидкости, интенсивному изнашиванию агрегатов гидравлической системы, снижению ее надежности и сокращению ресурса. Задача полезной модели - повышение технической надежности гидравлической системы трактора и обеспечение ее...

Номер патента: U 6430

Опубликовано: 30.08.2010

Авторы: Прищепов Михаил Александрович, Тимошенко Василий Яковлевич, Прищепова Елена Михайловна

МПК: F03B 13/00

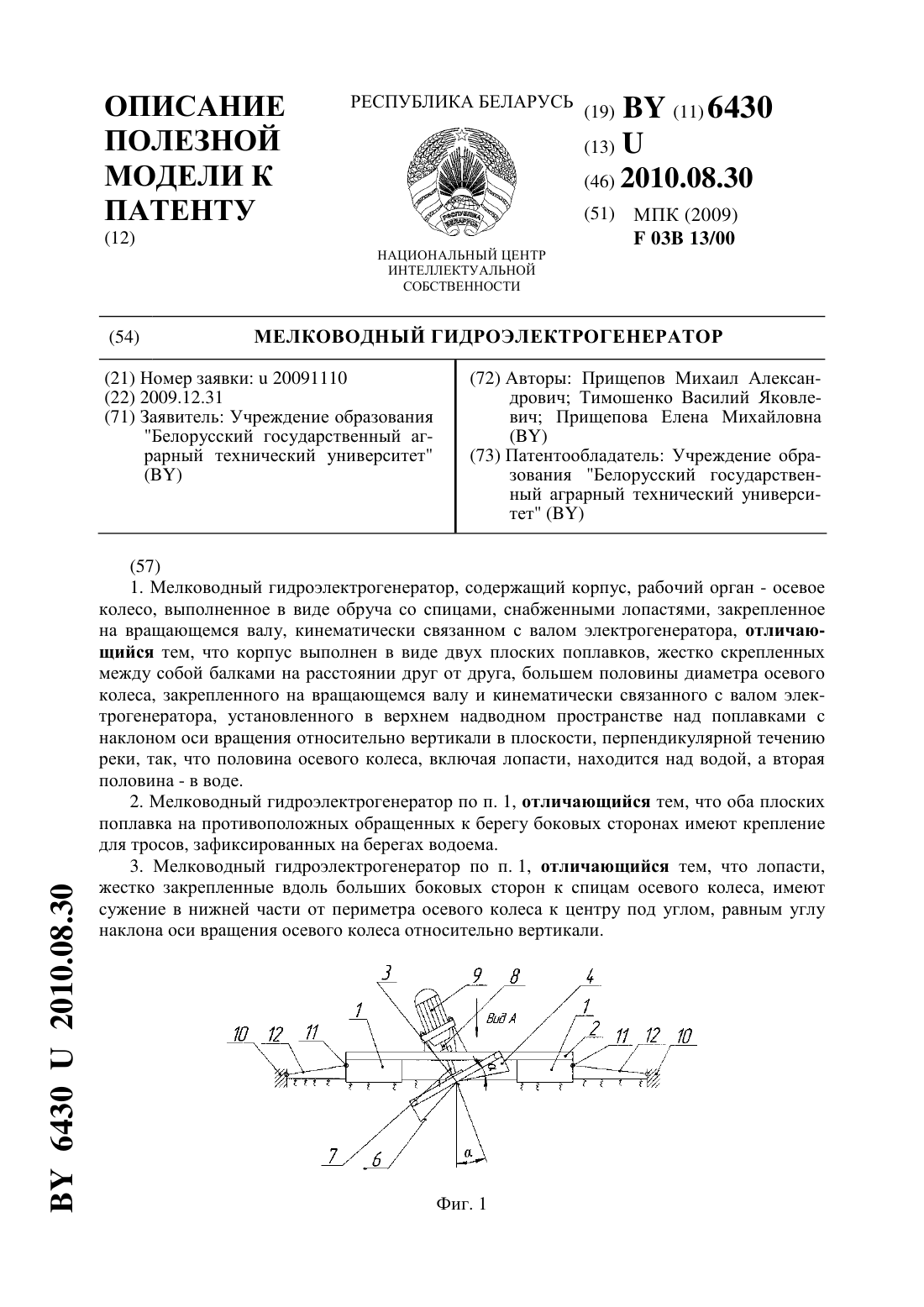

Метки: мелководный, гидроэлектрогенератор

Текст:

...гидроэлектрогенератора за счет снижения гидравлических потерь в пассивной зоне осевого колеса, повышение его надежности и снижение материалоемкости. Поставленная задача достигается тем, что в мелководном гидроэлектрогенераторе, содержащем корпус, рабочий орган - осевое колесо, выполненное в виде обруча со спицами,снабженными лопостями, закрепленное на вращающемся валу, кинематически связанном с валом электрогенератора, корпус выполнен в виде...

Номер патента: U 6395

Опубликовано: 30.08.2010

Авторы: Прищепов Михаил Александрович, Прищепова Елена Михайловна, Тимошенко Василий Яковлевич

МПК: F03B 13/00

Метки: гидроэлектрогенератор, мелководный

Текст:

...с валом электрогенератора, корпус выполнен в виде плоского поплавка, имеющего по центру вертикальное сквозное отверстие для прохождения кинематически связанных валов осевого колеса и электрогенератора, установленного в верхней надводной плоскости поплавка, с двух противоположных сторон которого установлены крепления для тросов, зафиксированных на противоположных берегах водоема, при этом спицы имеют свободно шарнирно подвешенные вдоль...

Номер патента: U 6379

Опубликовано: 30.08.2010

Авторы: Скубилин Михаил Демьянович, Самойленко Анатолий Петрович, Гончарова Юлия Анатольевна

МПК: F03B 13/00

Метки: энергоустановка, базирования, автоматическая, морского

Текст:

...с противовесом, причем плавучее средство выполнено из двух и более элементов с положительной плавучестью, расположенных на поверхности моря и соединенных между собой механически подвижно, в которых вмонтированы пьезоэлектрические преобразователи, устройства преобразования колебательных движений сопряженных элементов плавучего средства в импульсные силовые воздействия, соединенные механически с одной стороны с сопряженными элементами...

Номер патента: U 6132

Опубликовано: 30.04.2010

Автор: Моторин Владимир Васильевич

МПК: F03B 9/00

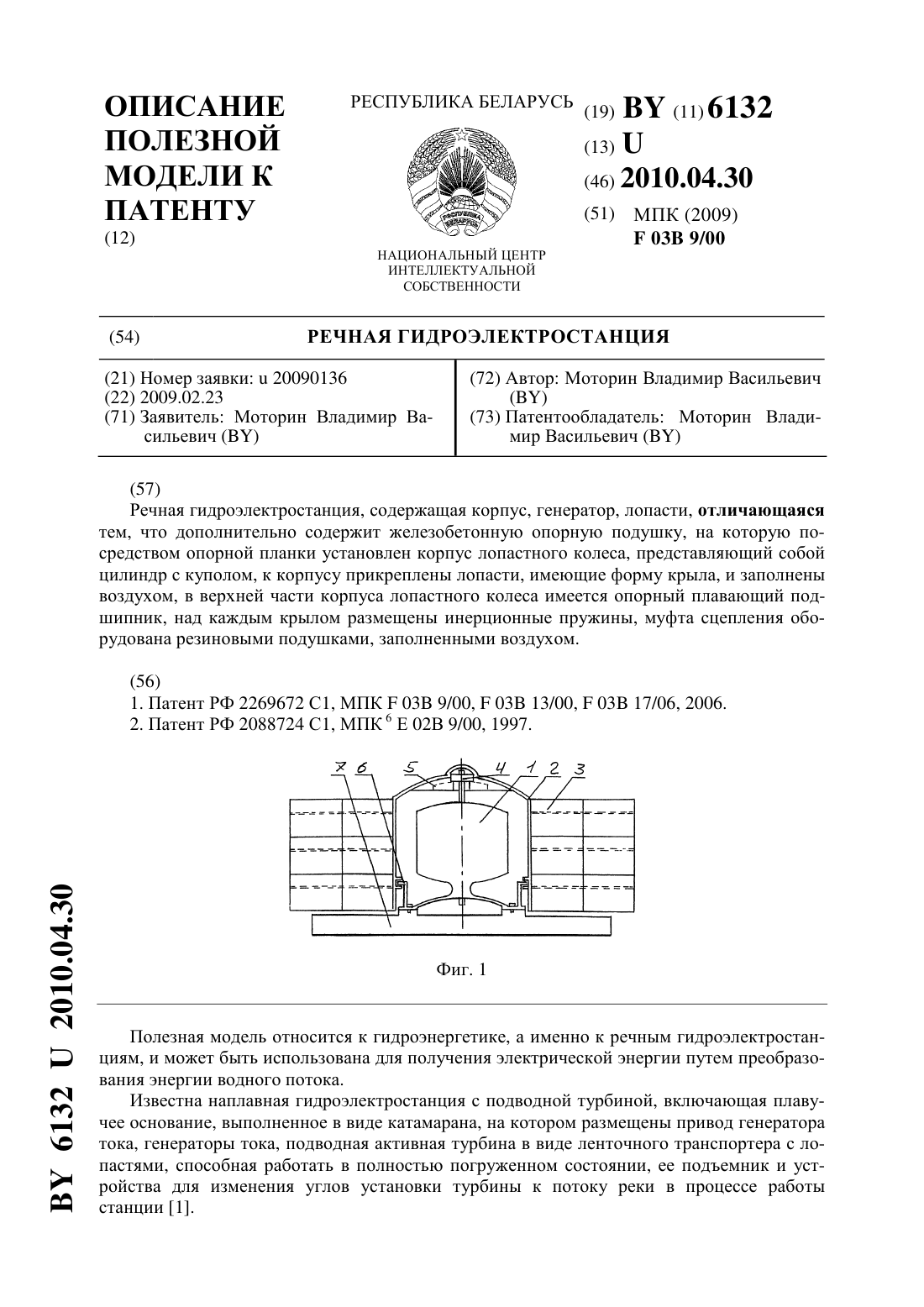

Метки: речная, гидроэлектростанция

Текст:

...воды на определенном участке реки. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании затопляемой портативной речной гидроэлектростанции, обеспечивающей более полное использование кинетической энергии водного потока. Задача решается за счет того, что речная гидроэлектростанция содержит корпус, генератор, лопасти, причем дополнительно содержит железобетонную опорную подушку, на которую посредством...

Номер патента: 12916

Опубликовано: 28.02.2010

Автор: Степанович Николай Иосифович

МПК: F03B 13/00, F03B 7/00

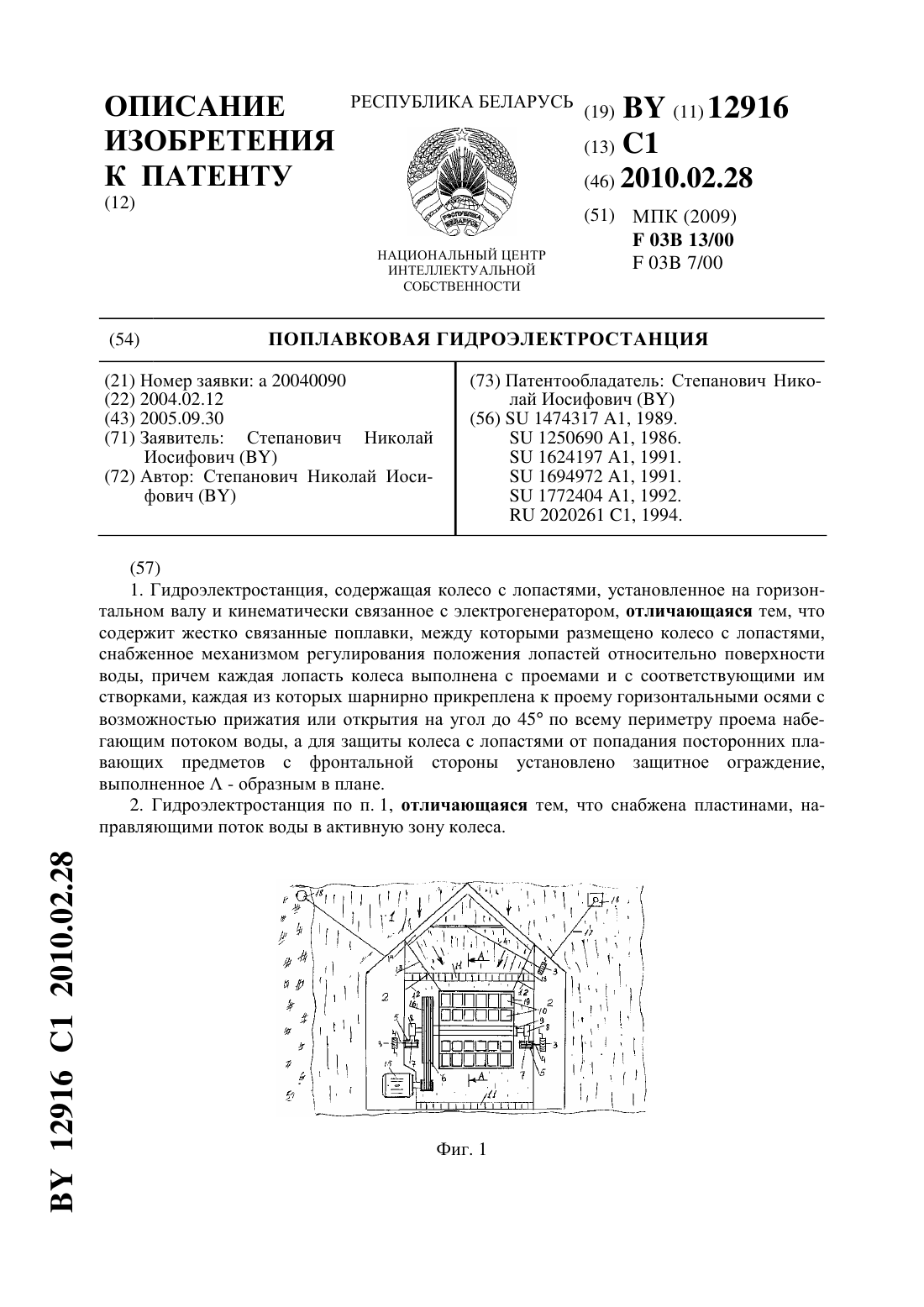

Метки: гидроэлектростанция, поплавковая

Текст:

...данным изобретением каждая лопасть колеса выполнена с проемами и соответствующими створками. Створка шарнирно крепится к проему горизонтальными осями, приближенными к валу с возможностью прижатия или открытия по всему периметру проема силой воды. Для обеспечения оптимального режима работы колеса оно снабжено механизмом регулирования заглубления лопастей относительно поверхности воды. Для защиты рабочего колеса от попадания посторонних...

Номер патента: U 6061

Опубликовано: 28.02.2010

Авторы: Сычик Андрей Васильевич, Сычик Василий Андреевич, Сычик Людмила Николаевна

МПК: F03B 13/00

Метки: многосекционная, речная, электростанция, поплавковая

Текст:

...соединены с поплавками 3. На попарно расположенных по ширине подвижных стойках 2 на роликоподшипниках размещены валы 4 с турбинными колесами 5. Подвижные цилиндрические стойки 2 имеют проемы, высота которых определяется диаметром турбинных колес 5, глубиной их погружения в воду, минимальным уровнем глубины реки и составляет от 1,0 до 5 метров. Длина, ширина и толщина поплавков 3, которые изготавливаются в форме пустотелых параллелепипедов из...

Номер патента: U 5819

Опубликовано: 30.12.2009

Авторы: Сычик Василий Андреевич, Асанов Геннадий Васильевич

МПК: F03B 13/00

Метки: электростанция, бесплотинная, речная

Текст:

...размещенными на основаниях, например на анкерной опоре 7. При изменении уровня воды в реке отбойники 6 остаются погруженными в воду на неизменную глубину 0,5-1,5 м и на турбинное колесо 3 поступает неизменный поток воды, обеспечивая устойчивое вращение турбинного колеса 3. Отбойники 6 представляют сваренные стальные листы толщиной 2 мм с полостями посредине, их ширина составляет 0,7-2,5 м, а длина 8-10 м. Угол их сужения для повышения 2...

Номер патента: 12476

Опубликовано: 30.10.2009

Автор: Манкевич Эдуард Александрович

МПК: F03B 3/00, F04F 7/00

Метки: тела, способ, гидротурбины, осуществления, установка, получения, рабочего

Текст:

...высокого давления для возможности направления на лопатки гидротурбин для привода их в действие и связанных с ними электрогенераторов, а в установке для осуществления описанного способа получения рабочего тела для гидротурбин, содержащей сопловой аппарат, последний выполнен многоветвевым, а каждая ветвь выполнена многоступенчатой и включает ступень первичного увеличения объема потока рабочей жидкости, ступень разгона полученного увеличенного...

Номер патента: U 5534

Опубликовано: 30.08.2009

Авторы: Кулаковская Анна Валерьевна, Федин Виктор Тимофеевич

МПК: F03B 13/00, E02B 9/00

Метки: установка, гидроэнергоаккумулирующая

Текст:

...На фиг. 1 показана гидроэнергоаккумулирующая установка, содержащая водоем 1,разделенный на две части шлюзом 2, аккумулятор энергии в виде полой емкости 3, расположенной внутри шлюза 2, реверсивный генератор 4, соединенный с верхней частью полой емкости 3 кинематической связью 5 и присоединенный к энергосистеме 6 связью 5. Шлюз 2 в верхней части содержит фиксаторы 7 полой емкости 3. Шлюз 2 в нижней части также содержит фиксаторы 8 полой...

Номер патента: 11908

Опубликовано: 30.06.2009

Автор: Гинзбург Александр Анатольевич

МПК: F03B 15/00, G05D 7/06

Метки: регулятор, расхода

Текст:

...в котором выполнены отверстия подвода и отвода рабочей жидкости и расположены дросселирующий элемент с возможностью перемещения и клапан разности давлений, отверстие подвода рабочей жидкости соединяется с одной из торцовых камер клапана разности давлений, в клапане разности давлений выполнено отверстие, связанное с упомянутой торцовой камерой, а дросселирующий элемент выполнен с возможностью взаимодействия с указанным отверстием при своем...

Номер патента: U 5233

Опубликовано: 30.04.2009

Автор: Горобец Петр Григорьевич

МПК: F03B 1/00

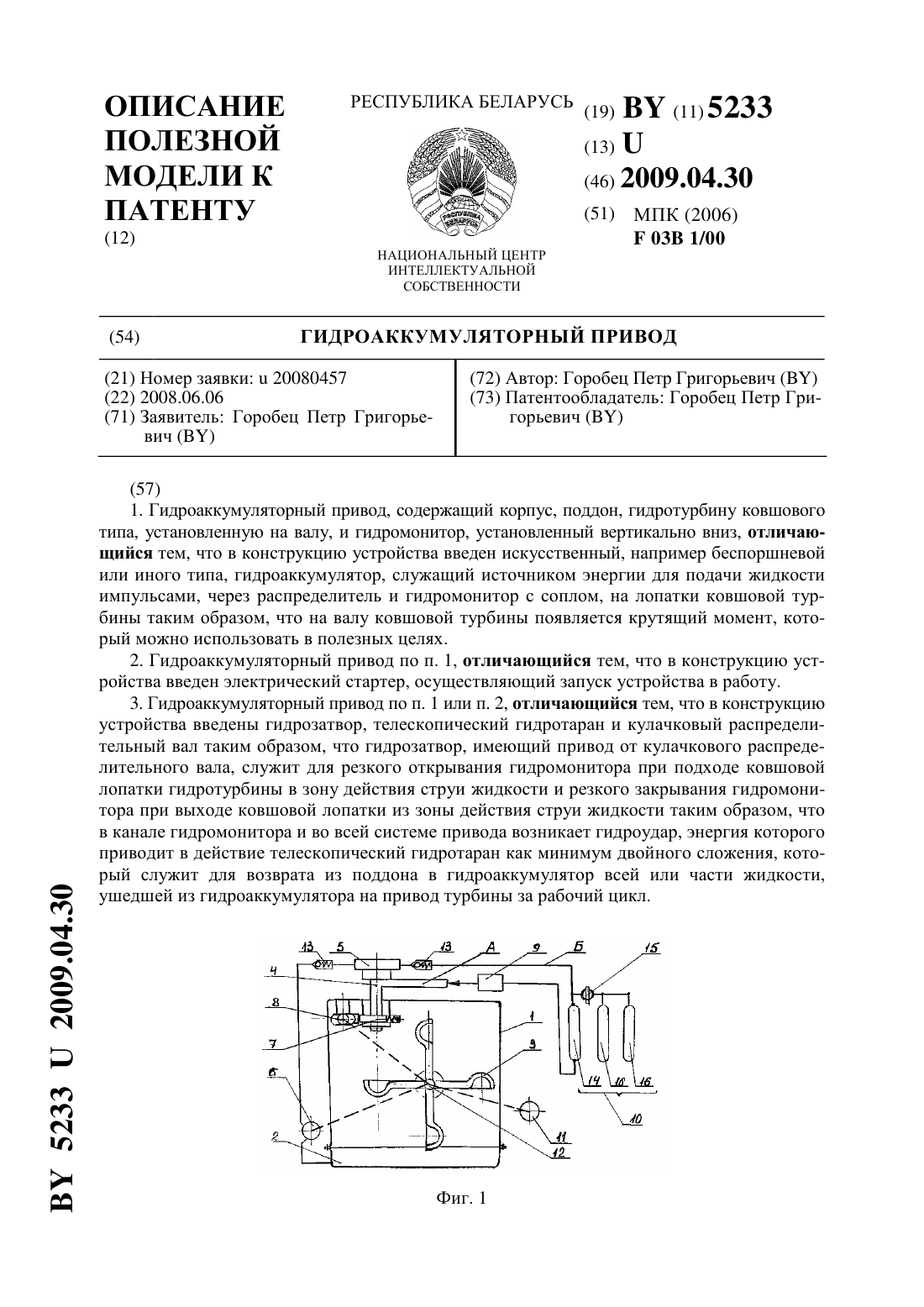

Метки: гидроаккумуляторный, привод

Текст:

...В корпусе 1 (фиг. 1) гидроаккумуляторного привода на валу 12 монтируется ковшовая турбина 3. В нижней части корпуса 1 крепится поддон 2, служащий для слива отработанной жидкости и выполняющий функцию маслобака. В верхней части корпуса 1 монтируется гидромонитор 4 для подачи жидкости на лопатки турбины 3. На нижней кромке гидромонитора 4 монтируется гидрозатвор 7, привод которого осуществляется от кулачкового распредвала 8, связанного...

Номер патента: U 5038

Опубликовано: 28.02.2009

Автор: Головченко Николай Николаевич

МПК: F03B 13/00

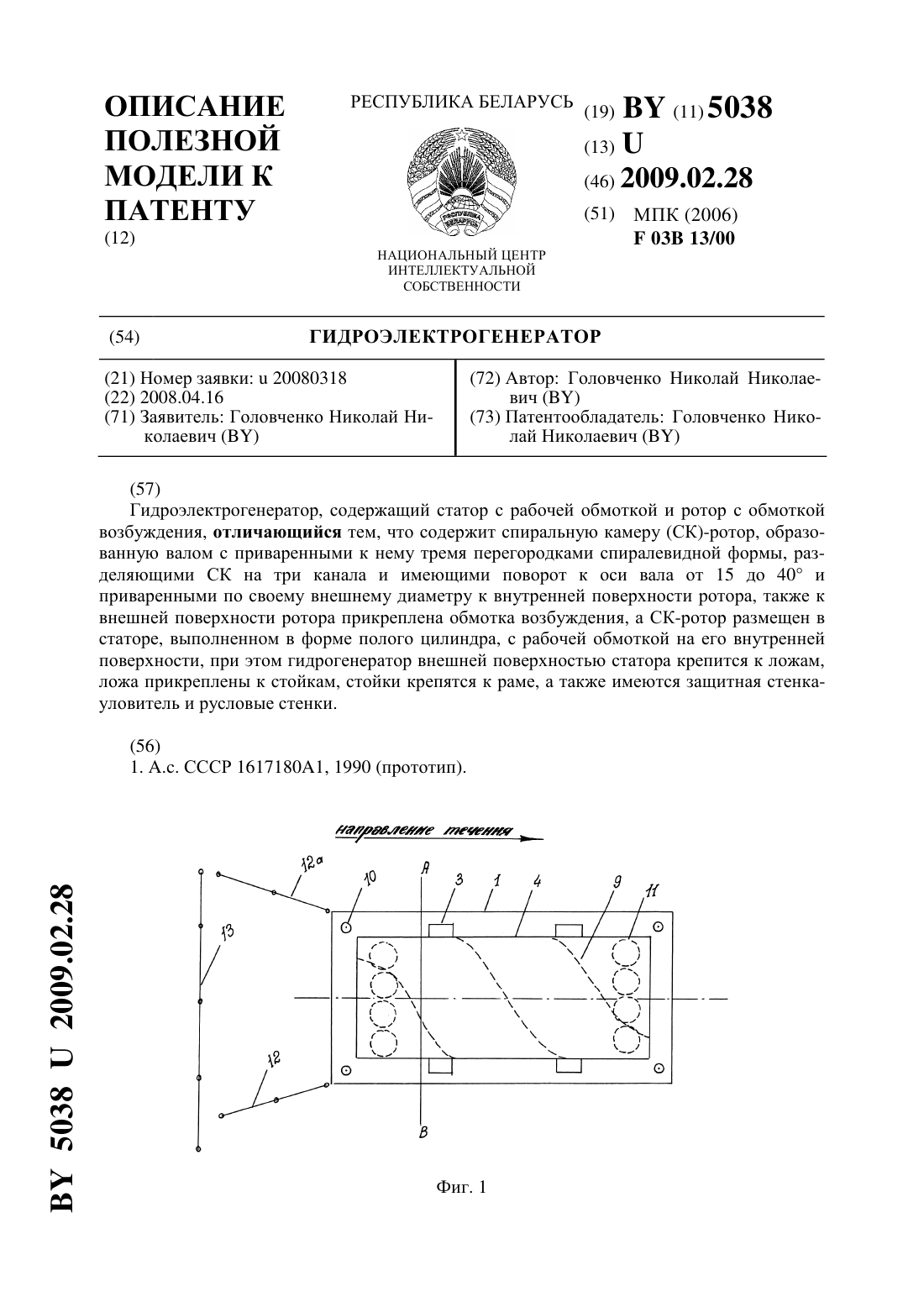

Метки: гидроэлектрогенератор

Текст:

...а также смены сезонов года. Задачей предлагаемой полезной модели является увеличение мощности устройства. Имеется ротор с обмоткой возбуждения. Ротор выполнен в форме цилиндра. Обмотка возбуждения закреплена на внешней поверхности ротора. Внутренняя полость ротора представляет собой спиральную камеру (СК). СК имеет три перегородки. Перегородки крепятся одним концом к внутренней поверхности ротора, а другим концом к валу СК-ротора....

Номер патента: U 4957

Опубликовано: 30.12.2008

Автор: Хведук Францишек Изидорович

МПК: F03B 1/00

Метки: геликоидных, устройство, турбин, сблокированных

Текст:

...ускорение потока воды, энергия которого не используется. Задачей предложенной полезной модели является повышение коэффициента полезного действия работы геликоидных турбин. Поставленная задача решается следующим образом. Устройство сблокированных геликоидных турбин включает секции, которые состоят из турбин, жестко соединенных торцами и образующих вертикальную конструкцию. Согласно полезной модели, вертикальные секции геликоидных турбин...

Номер патента: 10770

Опубликовано: 30.06.2008

Авторы: Манкевич Геннадий Эдуардович, Манкевич Эдуард Александрович

МПК: F03B 3/00

Метки: турбина, многоступенчатая, двухвальная, активная, радиальная

Текст:

...1 2008.06.30 сечении имеющих вид концентрических окружностей с расчетным шагом, причем в стенках стаканов выполнены окна с установленными внутри последних рабочими лопатками,обращенные к наклонным щелевым отверстиям - соплам с обеспечением возможности прохода напорных потоков рабочего тела и вращения верхнего и нижнего стаканов в противоположные стороны, в доньях стаканов выполнены эвакуационные проемы для свободного перемещения отработанных...

Номер патента: U 4474

Опубликовано: 30.06.2008

Авторы: Малявко Леонид Петрович, Ковдерко Владимир Эдуардович

МПК: F03B 13/00

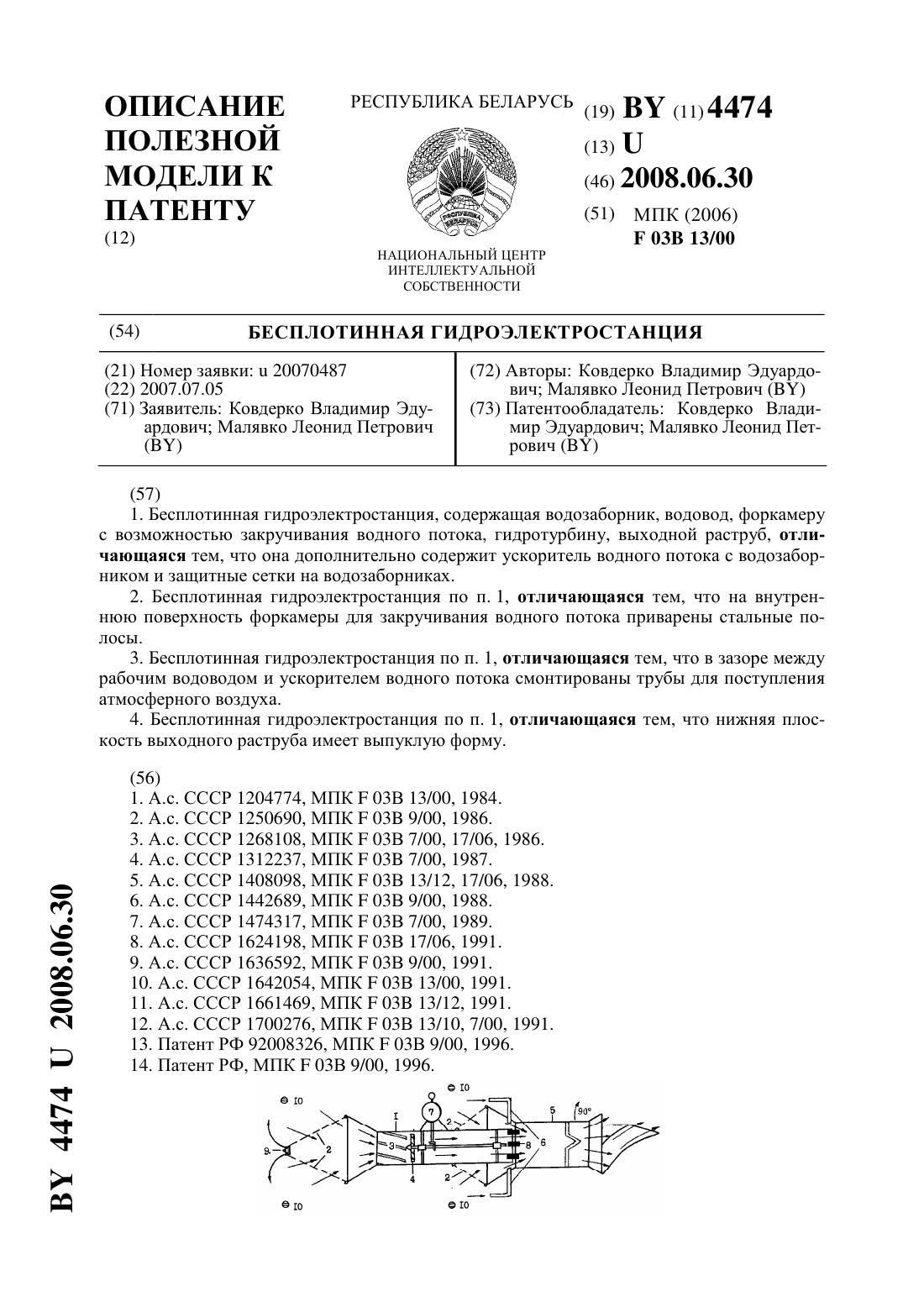

Метки: бесплотинная, гидроэлектростанция

Текст:

...устройства позволят использовать его не только в теплые периоды года, но и после ледостава. Сущность полезной модели заключается в введении новых конструктивных элементов и модернизации существующих. В предлагаемой полезной модели предусмотрены защитные сетки, исключающие попадание в гидротурбину негабаритных плавающих предметов. Коленообразный вывод водного потока прототипа заменен на ускоритель. Он играет роль водоструйного насоса,...
