Устройство сблокированных геликоидных турбин

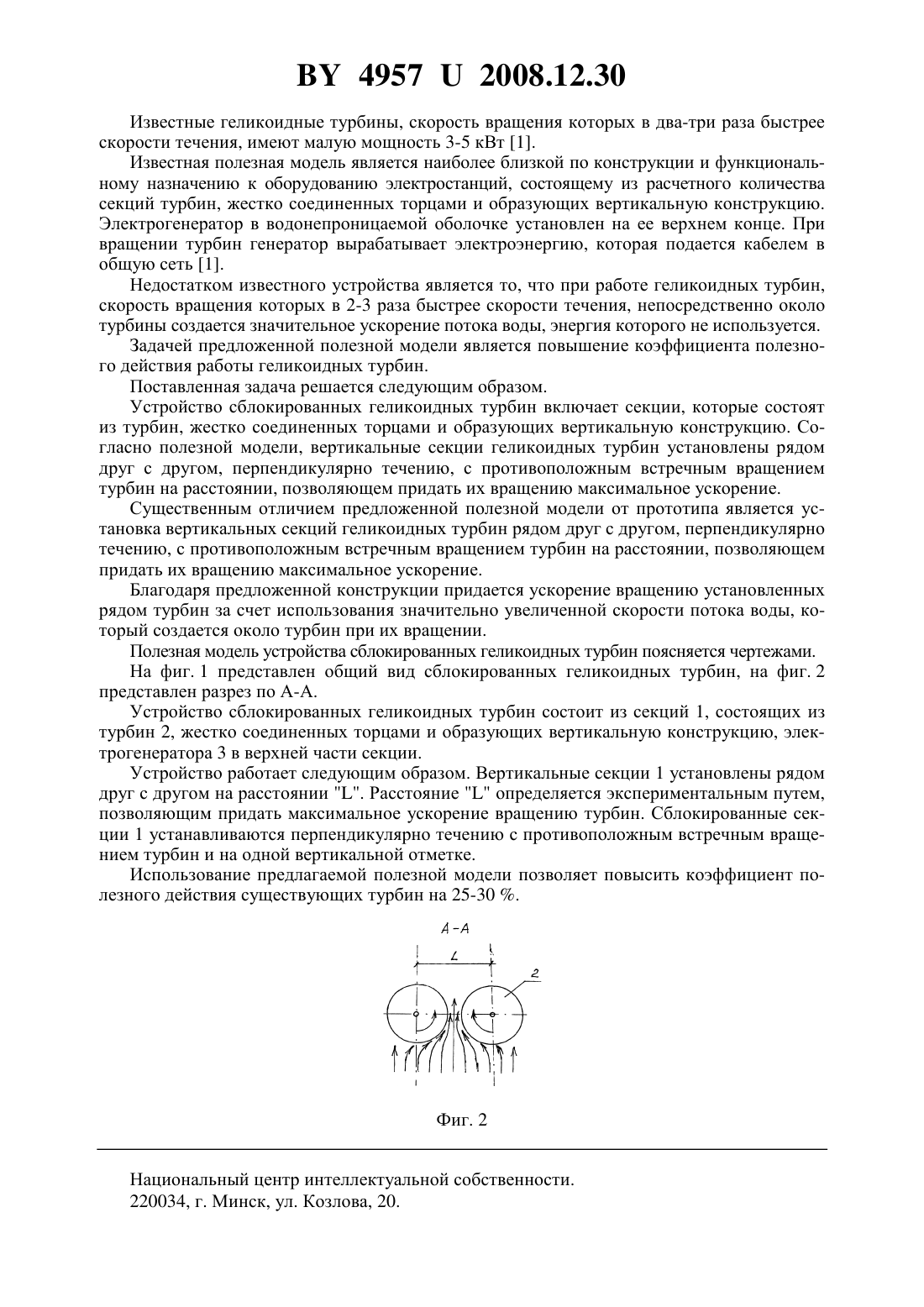

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО СБЛОКИРОВАННЫХ ГЕЛИКОИДНЫХ ТУРБИН(71) Заявитель Хведук Францишек Изидорович(72) Автор Хведук Францишек Изидорович(73) Патентообладатель Хведук Францишек Изидорович(57) Устройство сблокированных геликоидных турбин, включающее секции, состоящие из турбин, жестко соединенных торцами и образующих вертикальную конструкцию с электрогенератором в верхней части, отличающееся тем, что вертикальные секции геликоидных турбин установлены рядом друг с другом перпендикулярно течению с противоположным встречным вращением турбин на расстоянии, позволяющем придать их вращению максимальное ускорение. Фиг. 1 Полезная модель относится к области гидротехнического строительства и может быть использована при строительстве морских и речных электростанций на течениях с небольшой скоростью. 49572008.12.30 Известные геликоидные турбины, скорость вращения которых в два-три раза быстрее скорости течения, имеют малую мощность 3-5 кВт 1. Известная полезная модель является наиболее близкой по конструкции и функциональному назначению к оборудованию электростанций, состоящему из расчетного количества секций турбин, жестко соединенных торцами и образующих вертикальную конструкцию. Электрогенератор в водонепроницаемой оболочке установлен на ее верхнем конце. При вращении турбин генератор вырабатывает электроэнергию, которая подается кабелем в общую сеть 1. Недостатком известного устройства является то, что при работе геликоидных турбин,скорость вращения которых в 2-3 раза быстрее скорости течения, непосредственно около турбины создается значительное ускорение потока воды, энергия которого не используется. Задачей предложенной полезной модели является повышение коэффициента полезного действия работы геликоидных турбин. Поставленная задача решается следующим образом. Устройство сблокированных геликоидных турбин включает секции, которые состоят из турбин, жестко соединенных торцами и образующих вертикальную конструкцию. Согласно полезной модели, вертикальные секции геликоидных турбин установлены рядом друг с другом, перпендикулярно течению, с противоположным встречным вращением турбин на расстоянии, позволяющем придать их вращению максимальное ускорение. Существенным отличием предложенной полезной модели от прототипа является установка вертикальных секций геликоидных турбин рядом друг с другом, перпендикулярно течению, с противоположным встречным вращением турбин на расстоянии, позволяющем придать их вращению максимальное ускорение. Благодаря предложенной конструкции придается ускорение вращению установленных рядом турбин за счет использования значительно увеличенной скорости потока воды, который создается около турбин при их вращении. Полезная модель устройства сблокированных геликоидных турбин поясняется чертежами. На фиг. 1 представлен общий вид сблокированных геликоидных турбин, на фиг. 2 представлен разрез по А-А. Устройство сблокированных геликоидных турбин состоит из секций 1, состоящих из турбин 2, жестко соединенных торцами и образующих вертикальную конструкцию, электрогенератора 3 в верхней части секции. Устройство работает следующим образом. Вертикальные секции 1 установлены рядом друг с другом на расстоянии . Расстояниеопределяется экспериментальным путем,позволяющим придать максимальное ускорение вращению турбин. Сблокированные секции 1 устанавливаются перпендикулярно течению с противоположным встречным вращением турбин и на одной вертикальной отметке. Использование предлагаемой полезной модели позволяет повысить коэффициент полезного действия существующих турбин на 25-30 . Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
