Ветроколесо

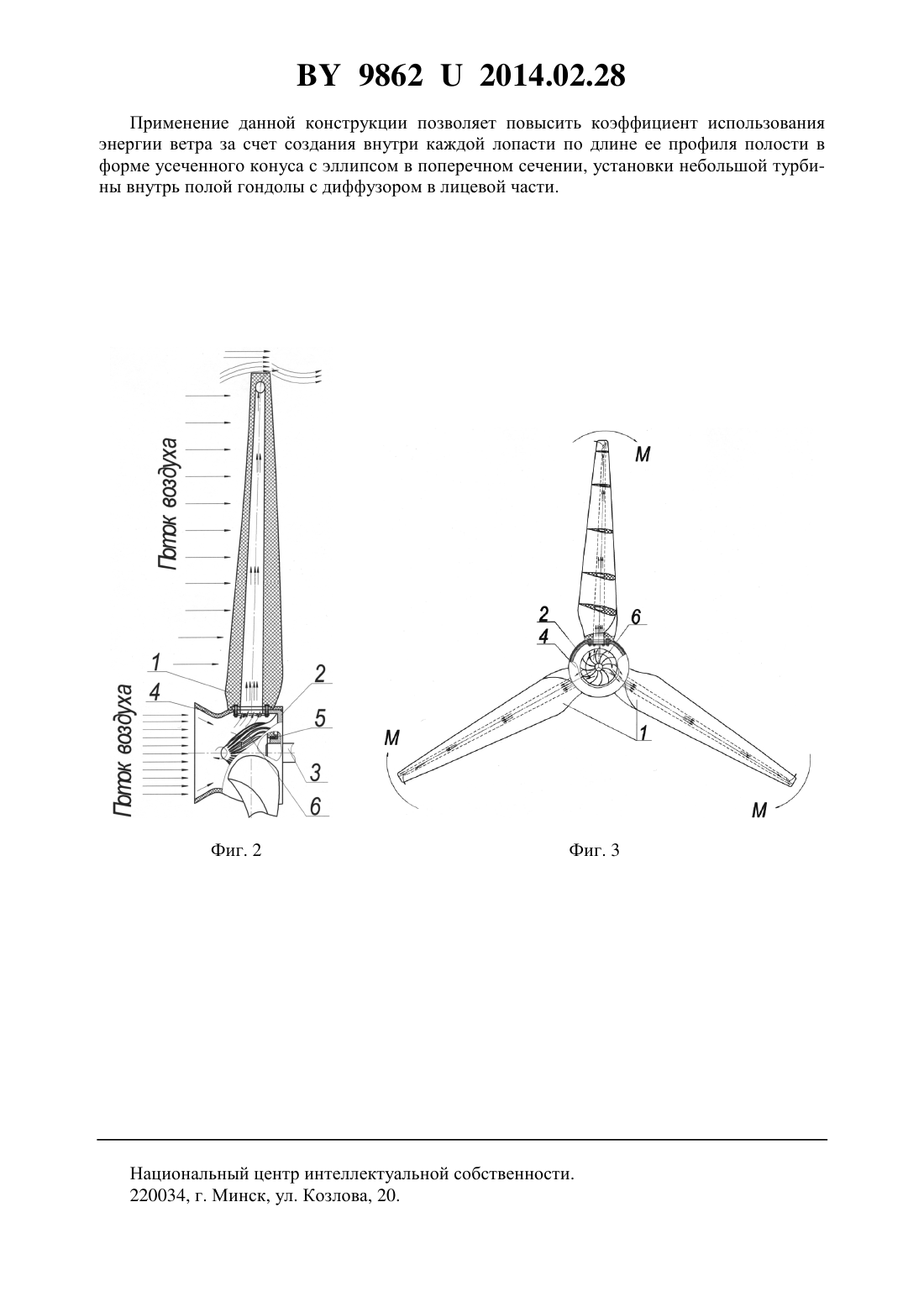

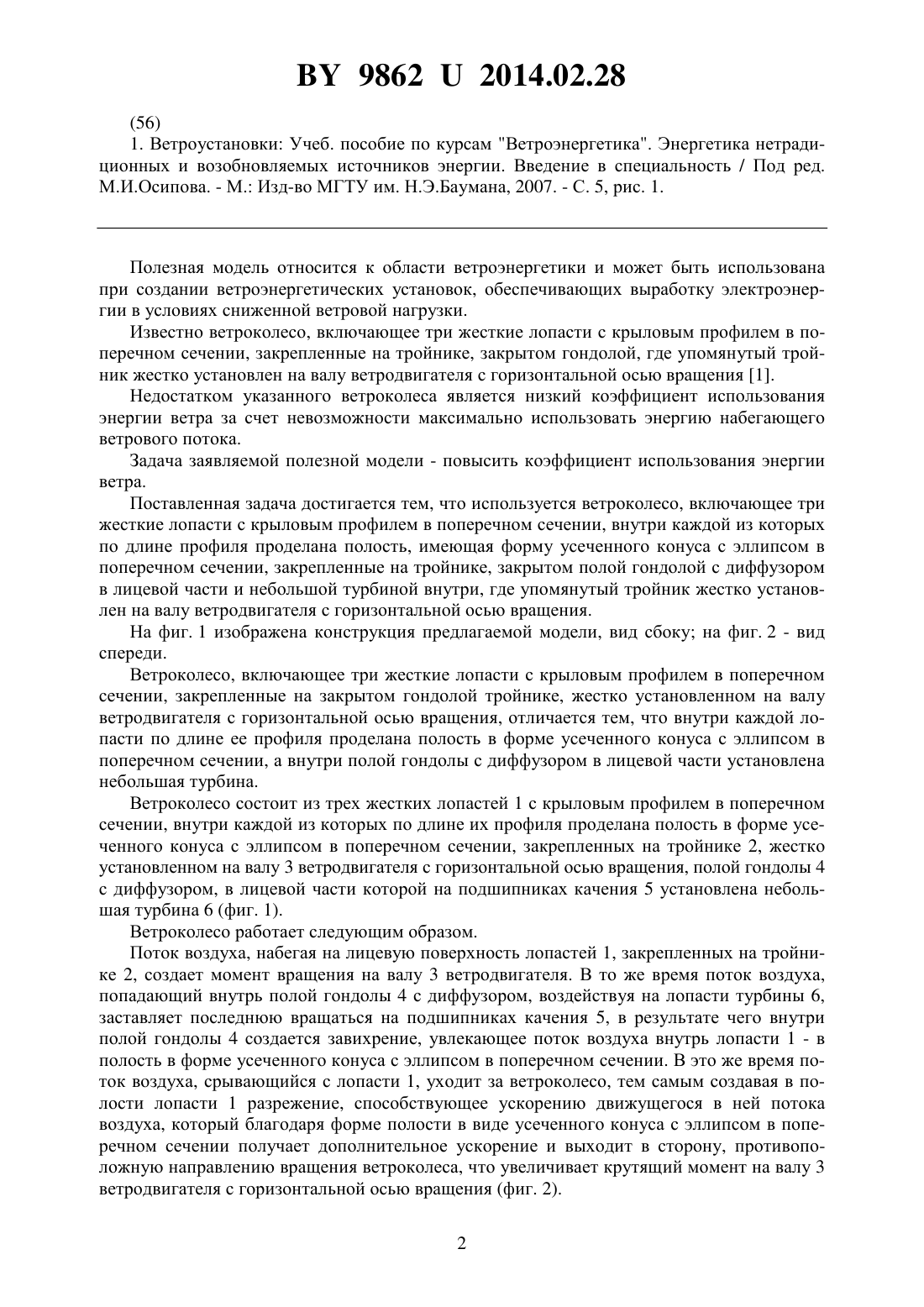

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Гайшун Иван Андреевич Колос Степан Владимирович Морозов Александр Михайлович Семенов Андрей Викторович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Ветроколесо, включающее три жесткие лопасти с крыловым профилем в поперечном сечении, закрепленные на закрытом гондолой тройнике, жестко установленном на валу ветродвигателя с горизонтальной осью вращения, отличающееся тем, что внутри каждой лопасти по длине ее профиля проделана полость в форме усеченного конуса с эллипсом в поперечном сечении, а внутри полой гондолы с диффузором в лицевой части установлена небольшая турбина.(56) 1. Ветроустановки Учеб. пособие по курсам Ветроэнергетика. Энергетика нетрадиционных и возобновляемых источников энергии. Введение в специальность / Под ред. М.И.Осипова. - М. Изд-во МГТУ им. Н.Э.Баумана, 2007. - С. 5, рис. 1. Полезная модель относится к области ветроэнергетики и может быть использована при создании ветроэнергетических установок, обеспечивающих выработку электроэнергии в условиях сниженной ветровой нагрузки. Известно ветроколесо, включающее три жесткие лопасти с крыловым профилем в поперечном сечении, закрепленные на тройнике, закрытом гондолой, где упомянутый тройник жестко установлен на валу ветродвигателя с горизонтальной осью вращения 1. Недостатком указанного ветроколеса является низкий коэффициент использования энергии ветра за счет невозможности максимально использовать энергию набегающего ветрового потока. Задача заявляемой полезной модели - повысить коэффициент использования энергии ветра. Поставленная задача достигается тем, что используется ветроколесо, включающее три жесткие лопасти с крыловым профилем в поперечном сечении, внутри каждой из которых по длине профиля проделана полость, имеющая форму усеченного конуса с эллипсом в поперечном сечении, закрепленные на тройнике, закрытом полой гондолой с диффузором в лицевой части и небольшой турбиной внутри, где упомянутый тройник жестко установлен на валу ветродвигателя с горизонтальной осью вращения. На фиг. 1 изображена конструкция предлагаемой модели, вид сбоку на фиг. 2 - вид спереди. Ветроколесо, включающее три жесткие лопасти с крыловым профилем в поперечном сечении, закрепленные на закрытом гондолой тройнике, жестко установленном на валу ветродвигателя с горизонтальной осью вращения, отличается тем, что внутри каждой лопасти по длине ее профиля проделана полость в форме усеченного конуса с эллипсом в поперечном сечении, а внутри полой гондолы с диффузором в лицевой части установлена небольшая турбина. Ветроколесо состоит из трех жестких лопастей 1 с крыловым профилем в поперечном сечении, внутри каждой из которых по длине их профиля проделана полость в форме усеченного конуса с эллипсом в поперечном сечении, закрепленных на тройнике 2, жестко установленном на валу 3 ветродвигателя с горизонтальной осью вращения, полой гондолы 4 с диффузором, в лицевой части которой на подшипниках качения 5 установлена небольшая турбина 6 (фиг. 1). Ветроколесо работает следующим образом. Поток воздуха, набегая на лицевую поверхность лопастей 1, закрепленных на тройнике 2, создает момент вращения на валу 3 ветродвигателя. В то же время поток воздуха,попадающий внутрь полой гондолы 4 с диффузором, воздействуя на лопасти турбины 6,заставляет последнюю вращаться на подшипниках качения 5, в результате чего внутри полой гондолы 4 создается завихрение, увлекающее поток воздуха внутрь лопасти 1 - в полость в форме усеченного конуса с эллипсом в поперечном сечении. В это же время поток воздуха, срывающийся с лопасти 1, уходит за ветроколесо, тем самым создавая в полости лопасти 1 разрежение, способствующее ускорению движущегося в ней потока воздуха, который благодаря форме полости в виде усеченного конуса с эллипсом в поперечном сечении получает дополнительное ускорение и выходит в сторону, противоположную направлению вращения ветроколеса, что увеличивает крутящий момент на валу 3 ветродвигателя с горизонтальной осью вращения (фиг. 2). 2 98622014.02.28 Применение данной конструкции позволяет повысить коэффициент использования энергии ветра за счет создания внутри каждой лопасти по длине ее профиля полости в форме усеченного конуса с эллипсом в поперечном сечении, установки небольшой турбины внутрь полой гондолы с диффузором в лицевой части. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
