Прижимное универсальное устройство деревообрабатывающего станка

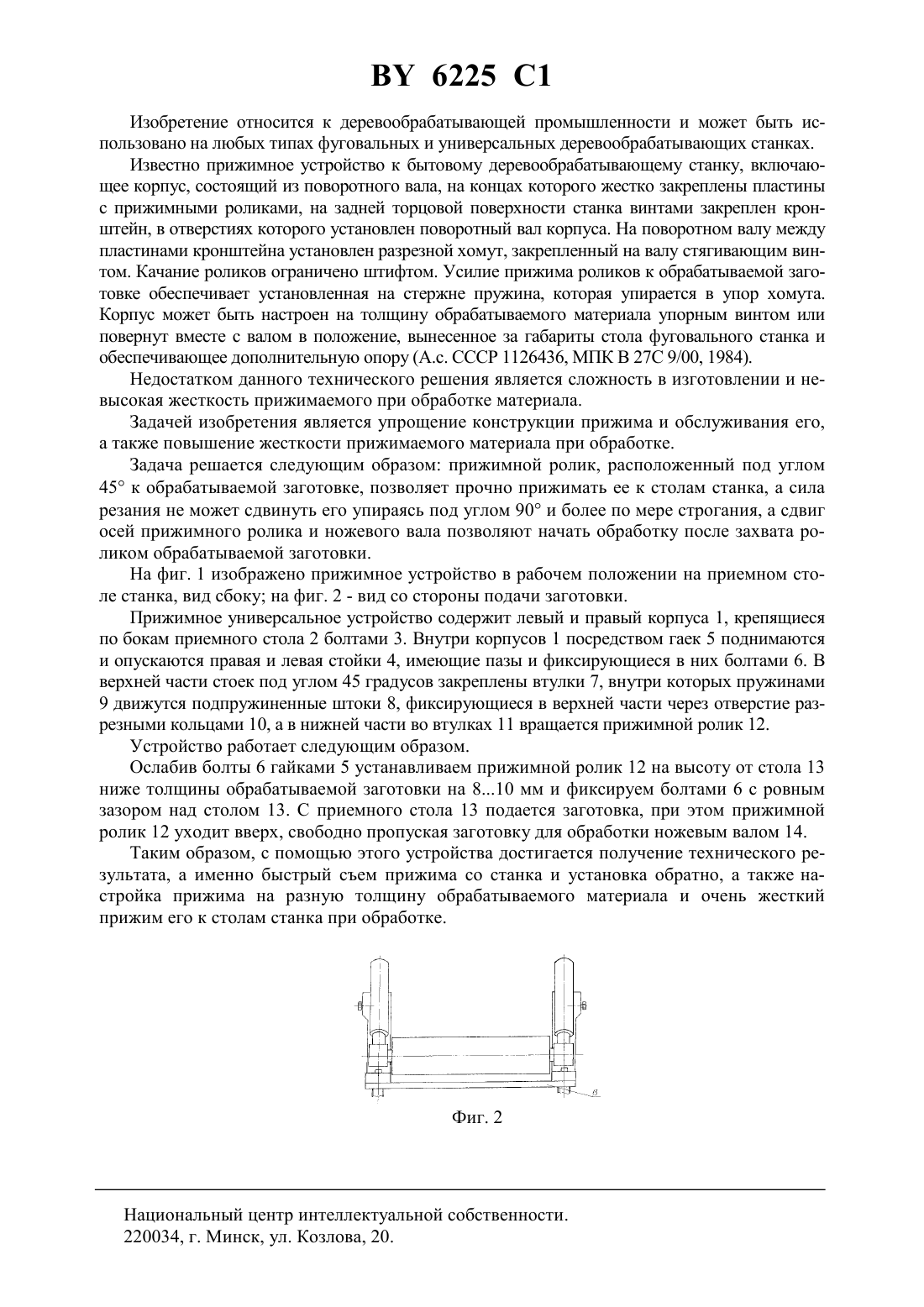

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИЖИМНОЕ УНИВЕРСАЛЬНОЕ УСТРОЙСТВО ДЕРЕВООБРАБАТЫВАЮЩЕГО СТАНКА(71) Заявитель Клишо Михаил Александрович(72) Автор Клишо Михаил Александрович(73) Патентообладатель Клишо Михаил Александрович(57) Прижимное универсальное устройство деревообрабатывающего станка, включающее прижимной ролик, размещенный над приемным столом станка, отличающееся тем, что прижимной ролик размещен на подпружиненных штоках, установленных под углом 45 к приемному столу во втулках, закрепленных на стойках, установленных с возможностью вертикального перемещения в правом и левом корпусах, закрепленных на приемном столе. 6225 1 Изобретение относится к деревообрабатывающей промышленности и может быть использовано на любых типах фуговальных и универсальных деревообрабатывающих станках. Известно прижимное устройство к бытовому деревообрабатывающему станку, включающее корпус, состоящий из поворотного вала, на концах которого жестко закреплены пластины с прижимными роликами, на задней торцовой поверхности станка винтами закреплен кронштейн, в отверстиях которого установлен поворотный вал корпуса. На поворотном валу между пластинами кронштейна установлен разрезной хомут, закрепленный на валу стягивающим винтом. Качание роликов ограничено штифтом. Усилие прижима роликов к обрабатываемой заготовке обеспечивает установленная на стержне пружина, которая упирается в упор хомута. Корпус может быть настроен на толщину обрабатываемого материала упорным винтом или повернут вместе с валом в положение, вынесенное за габариты стола фуговального станка и обеспечивающее дополнительную опору (А.с. СССР 1126436, МПК В 27 С 9/00, 1984). Недостатком данного технического решения является сложность в изготовлении и невысокая жесткость прижимаемого при обработке материала. Задачей изобретения является упрощение конструкции прижима и обслуживания его,а также повышение жесткости прижимаемого материала при обработке. Задача решается следующим образом прижимной ролик, расположенный под углом 45 к обрабатываемой заготовке, позволяет прочно прижимать ее к столам станка, а сила резания не может сдвинуть его упираясь под углом 90 и более по мере строгания, а сдвиг осей прижимного ролика и ножевого вала позволяют начать обработку после захвата роликом обрабатываемой заготовки. На фиг. 1 изображено прижимное устройство в рабочем положении на приемном столе станка, вид сбоку на фиг. 2 - вид со стороны подачи заготовки. Прижимное универсальное устройство содержит левый и правый корпуса 1, крепящиеся по бокам приемного стола 2 болтами 3. Внутри корпусов 1 посредством гаек 5 поднимаются и опускаются правая и левая стойки 4, имеющие пазы и фиксирующиеся в них болтами 6. В верхней части стоек под углом 45 градусов закреплены втулки 7, внутри которых пружинами 9 движутся подпружиненные штоки 8, фиксирующиеся в верхней части через отверстие разрезными кольцами 10, а в нижней части во втулках 11 вращается прижимной ролик 12. Устройство работает следующим образом. Ослабив болты 6 гайками 5 устанавливаем прижимной ролик 12 на высоту от стола 13 ниже толщины обрабатываемой заготовки на 810 мм и фиксируем болтами 6 с ровным зазором над столом 13. С приемного стола 13 подается заготовка, при этом прижимной ролик 12 уходит вверх, свободно пропуская заготовку для обработки ножевым валом 14. Таким образом, с помощью этого устройства достигается получение технического результата, а именно быстрый съем прижима со станка и установка обратно, а также настройка прижима на разную толщину обрабатываемого материала и очень жесткий прижим его к столам станка при обработке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
