Универсальное разбрызгивающее устройство

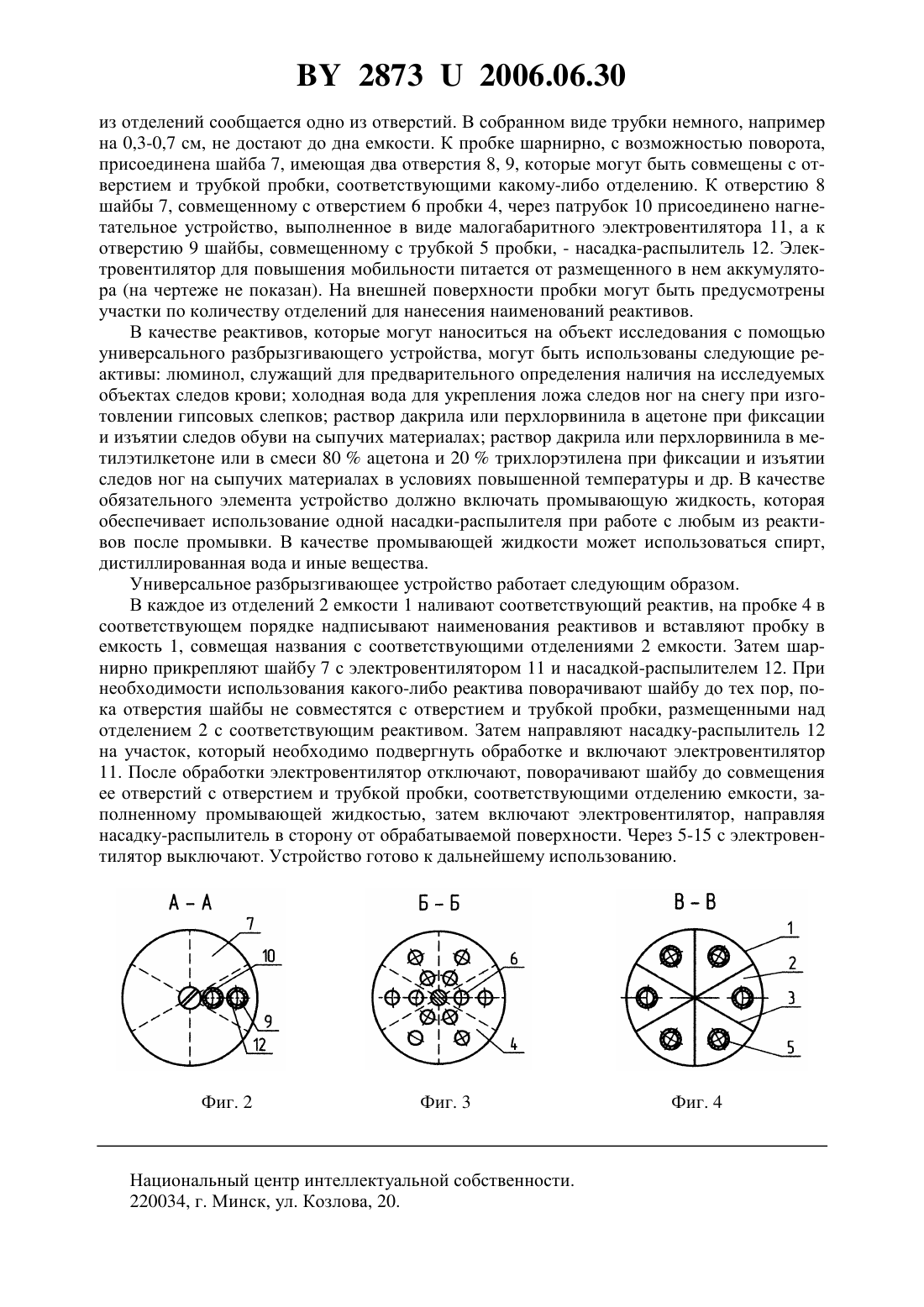

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Юридический колледж Белорусского государственного университета(72) Автор Гучок Александр Евгеньевич(73) Патентообладатель Учреждение образования Юридический колледж Белорусского государственного университета(57) 1. Универсальное разбрызгивающее устройство, содержащее прозрачную емкость,приспособление для нагнетания воздуха и выходной патрубок с насадкой, отличающееся тем, что емкость имеет не сообщающиеся между собой отделения, которые разделены перегородками, выполненными заодно с емкостью, для размещения веществ, используемых при проведении криминалистических исследований, в емкости установлена пробка, содержащая трубки и отверстия по количеству отделений емкости, причем в каждое из отделений емкости помещена одна трубка и с каждым из отделений сообщается одно из отверстий, к пробке шарнирно, с возможностью поворота, присоединена шайба, имеющая два отверстия, которые могут быть совмещены с отверстием и трубкой пробки, соответствующими какому-либо отделению, к отверстию шайбы, совмещенному с отверстием пробки, через патрубок присоединено приспособление для нагнетания воздуха, выполненное в виде электровентилятора, а к отверстию шайбы, совмещенному с трубкой пробки, - насадка-распылитель. 28732006.06.30 2. Устройство по п. 1, отличающееся тем, что емкость имеет 6-10 отделений. 3. Устройство по п. 1, отличающееся тем, что трубки пробки не достают до дна емкости на 0,3-0,7 см.(56) 1.91/01256 . Полезная модель относится к криминалистической технике, а именно к специальным техническим средствам для разбрызгивания различных жидких реактивов при проведении следственных действий. В технике широко используются устройства, использующие для приведения в действие пульверизатора нагнетательные баллоны (резиновые груши), либо баллончики, содержащие под высоким давлением фреон. Известно устройство для разбрызгивания жидкостей 1, содержащее емкость для жидкости, приспособление для нагнетания воздуха и выходной патрубок с насадкой. Недостатком данного устройства является неравномерность разбрызгивания жидкости на исследуемую поверхность, поскольку нагнетание осуществляется вручную, путем периодического воздействия на рукоятку, а также недостаточная универсальность, поскольку емкость может быть заправлена только одним типом жидкости. Техническим результатом заявленного устройства является расширение функциональных возможностей заявленного устройства, повышение его универсальности, а также повышение равномерности нанесения жидкостей на исследуемые поверхности. Технический результат достигается тем, что универсальное разбрызгивающее устройство содержит прозрачную емкость, имеющую отделения, не сообщающиеся между собой, которые разделены перегородками, выполненными заодно с емкостью. В отделения помещают вещества, используемые при проведении криминалистических исследований. В емкости установлена пробка, содержащая трубки и отверстия по количеству отделений емкости, причем в каждое из отделений емкости помещена одна трубка и с каждым из отделений сообщается одно из отверстий, к пробке шарнирно, с возможностью поворота,присоединена шайба, имеющая два отверстия, которые могут быть совмещены с отверстием и трубкой пробки, соответствующими какому-либо отделению, к отверстию шайбы,совмещенному с отверстием пробки, через патрубок присоединено приспособление для нагнетания воздуха, выполненное в виде электровентилятора, а к отверстию шайбы, совмещенному с трубкой пробки, - насадка-распылитель. Устройство предпочтительно имеет 6-10 отделений, а трубки пробки не достают до дна емкости на 0,3-0,7 см. На фиг. 1 показано продольное сечение универсального разбрызгивающего устройства. На фиг. 2 показан разрез - на фиг. 1. На фиг. 3 показан разрез Б-Б на фиг. 1. На фиг. 4 показан разрез - на фиг. 1. Универсальное разбрызгивающее устройство содержит прозрачную емкость 1, имеющую множество отделений 2, не сообщающихся между собой, которые разделены перегородками 3, выполненными заодно с емкостью. В каждое из отделений помещаются различные вещества, используемые при проведении криминалистических исследований,например растворы дакрила в ацетоне, перхлорвинила, азотнокислое серебро, аллоксан,нингидрин, пероксид водорода и т.п. При этом одну из емкостей заполняют промывочным раствором, с помощью которого осуществляется промывка самого устройства. Количество отделений предпочтительно 6-10, поскольку при числе отделений меньше 6 устройство будет обладать недостаточной универсальностью вследствие малого количества реактивов, а при числе отделений более 10 будет теряться эффективность, поскольку вместимость отделения будет недостаточной для проведения полноценного исследования. В емкость помещена плотно пригнанная пробка 4, содержащая трубки 5 и отверстия 6 по количеству отделений, причем в каждое из отделений помещена одна трубка и с каждым 2 28732006.06.30 из отделений сообщается одно из отверстий. В собранном виде трубки немного, например на 0,3-0,7 см, не достают до дна емкости. К пробке шарнирно, с возможностью поворота,присоединена шайба 7, имеющая два отверстия 8, 9, которые могут быть совмещены с отверстием и трубкой пробки, соответствующими какому-либо отделению. К отверстию 8 шайбы 7, совмещенному с отверстием 6 пробки 4, через патрубок 10 присоединено нагнетательное устройство, выполненное в виде малогабаритного электровентилятора 11, а к отверстию 9 шайбы, совмещенному с трубкой 5 пробки, - насадка-распылитель 12. Электровентилятор для повышения мобильности питается от размещенного в нем аккумулятора (на чертеже не показан). На внешней поверхности пробки могут быть предусмотрены участки по количеству отделений для нанесения наименований реактивов. В качестве реактивов, которые могут наноситься на объект исследования с помощью универсального разбрызгивающего устройства, могут быть использованы следующие реактивы люминол, служащий для предварительного определения наличия на исследуемых объектах следов крови холодная вода для укрепления ложа следов ног на снегу при изготовлении гипсовых слепков раствор дакрила или перхлорвинила в ацетоне при фиксации и изъятии следов обуви на сыпучих материалах раствор дакрила или перхлорвинила в метилэтилкетоне или в смеси 80 ацетона и 20 трихлорэтилена при фиксации и изъятии следов ног на сыпучих материалах в условиях повышенной температуры и др. В качестве обязательного элемента устройство должно включать промывающую жидкость, которая обеспечивает использование одной насадки-распылителя при работе с любым из реактивов после промывки. В качестве промывающей жидкости может использоваться спирт,дистиллированная вода и иные вещества. Универсальное разбрызгивающее устройство работает следующим образом. В каждое из отделений 2 емкости 1 наливают соответствующий реактив, на пробке 4 в соответствующем порядке надписывают наименования реактивов и вставляют пробку в емкость 1, совмещая названия с соответствующими отделениями 2 емкости. Затем шарнирно прикрепляют шайбу 7 с электровентилятором 11 и насадкой-распылителем 12. При необходимости использования какого-либо реактива поворачивают шайбу до тех пор, пока отверстия шайбы не совместятся с отверстием и трубкой пробки, размещенными над отделением 2 с соответствующим реактивом. Затем направляют насадку-распылитель 12 на участок, который необходимо подвергнуть обработке и включают электровентилятор 11. После обработки электровентилятор отключают, поворачивают шайбу до совмещения ее отверстий с отверстием и трубкой пробки, соответствующими отделению емкости, заполненному промывающей жидкостью, затем включают электровентилятор, направляя насадку-распылитель в сторону от обрабатываемой поверхности. Через 5-15 с электровентилятор выключают. Устройство готово к дальнейшему использованию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
