Универсальное устройство для сухого волочения и плющения стальной проволоки

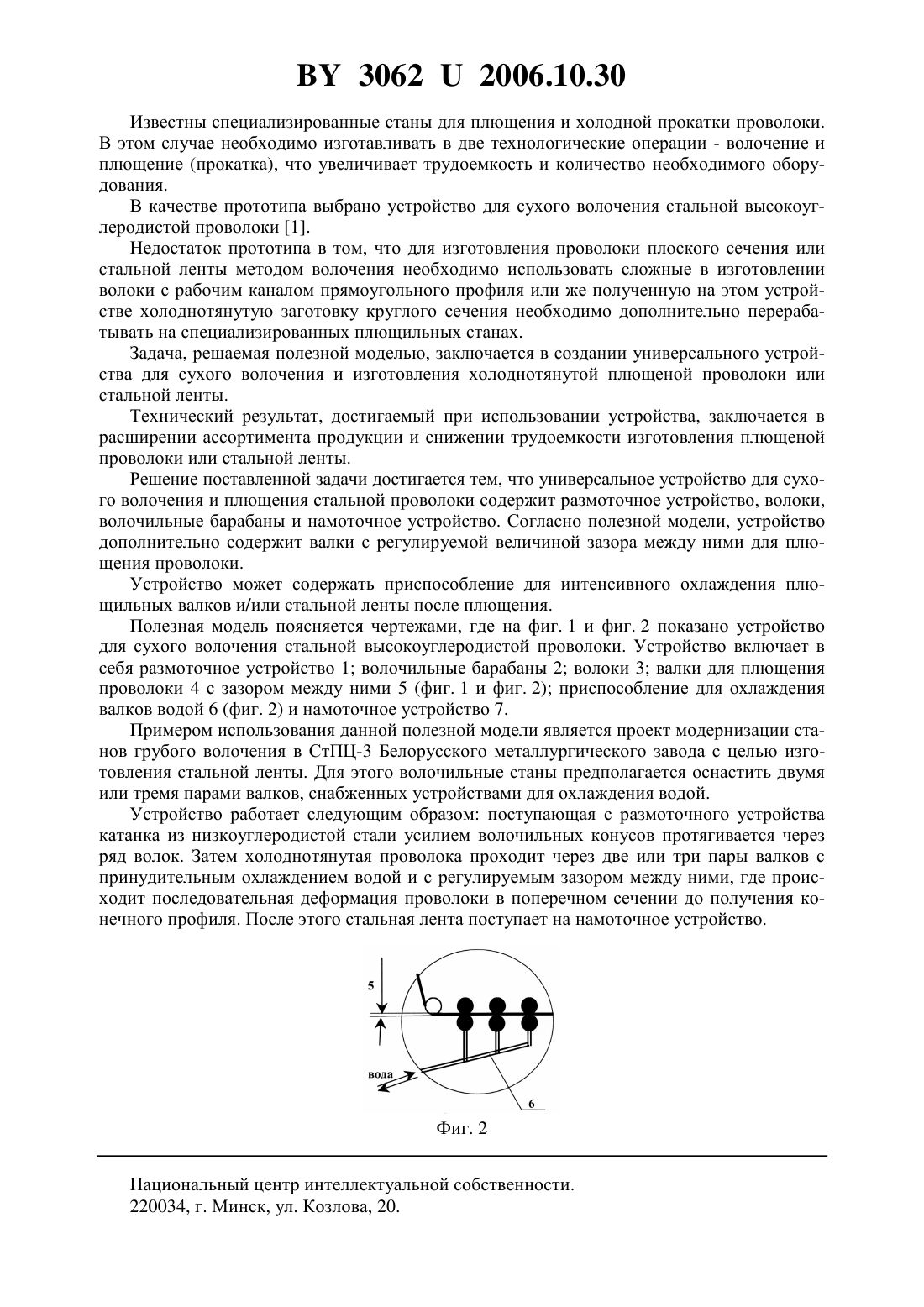

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УНИВЕРСАЛЬНОЕ УСТРОЙСТВО ДЛЯ СУХОГО ВОЛОЧЕНИЯ И ПЛЮЩЕНИЯ СТАЛЬНОЙ ПРОВОЛОКИ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Игнатенко Олег Иванович Павлов Михаил Леонидович Зиновенко Андрей Владимирович Демидов Александр Васильевич Андрианов Николай Викторович Маточкин Виктор Аркадьевич Савенок Анатолий Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) 1. Универсальное устройство для сухого волочения и плющения стальной проволоки,содержащее размоточное устройство, волоки, волочильные барабаны и намоточное устройство, отличающееся тем, что оно дополнительно содержит валки с регулируемой величиной зазора между ними для плющения проволоки. 2. Устройство по п. 1, отличающееся тем, что содержит приспособление для интенсивного охлаждения плющильных валков и/или стальной ленты после плющения.(56) 1. Коковихин Ю.И. Технология сталепроволочного производства Учебник - К., 1995. С. 608 (прототип)/ Фиг. 1 Полезная модель относится к металлургическому производству, точнее к области обработки проволоки и изготовления изделий из нее, в частности к устройствам для волочения и плющения стальной проволоки. 30622006.10.30 Известны специализированные станы для плющения и холодной прокатки проволоки. В этом случае необходимо изготавливать в две технологические операции - волочение и плющение (прокатка), что увеличивает трудоемкость и количество необходимого оборудования. В качестве прототипа выбрано устройство для сухого волочения стальной высокоуглеродистой проволоки 1. Недостаток прототипа в том, что для изготовления проволоки плоского сечения или стальной ленты методом волочения необходимо использовать сложные в изготовлении волоки с рабочим каналом прямоугольного профиля или же полученную на этом устройстве холоднотянутую заготовку круглого сечения необходимо дополнительно перерабатывать на специализированных плющильных станах. Задача, решаемая полезной моделью, заключается в создании универсального устройства для сухого волочения и изготовления холоднотянутой плющеной проволоки или стальной ленты. Технический результат, достигаемый при использовании устройства, заключается в расширении ассортимента продукции и снижении трудоемкости изготовления плющеной проволоки или стальной ленты. Решение поставленной задачи достигается тем, что универсальное устройство для сухого волочения и плющения стальной проволоки содержит размоточное устройство, волоки,волочильные барабаны и намоточное устройство. Согласно полезной модели, устройство дополнительно содержит валки с регулируемой величиной зазора между ними для плющения проволоки. Устройство может содержать приспособление для интенсивного охлаждения плющильных валков и/или стальной ленты после плющения. Полезная модель поясняется чертежами, где на фиг. 1 и фиг. 2 показано устройство для сухого волочения стальной высокоуглеродистой проволоки. Устройство включает в себя размоточное устройство 1 волочильные барабаны 2 волоки 3 валки для плющения проволоки 4 с зазором между ними 5 (фиг. 1 и фиг. 2) приспособление для охлаждения валков водой 6 (фиг. 2) и намоточное устройство 7. Примером использования данной полезной модели является проект модернизации станов грубого волочения в СтПЦ-3 Белорусского металлургического завода с целью изготовления стальной ленты. Для этого волочильные станы предполагается оснастить двумя или тремя парами валков, снабженных устройствами для охлаждения водой. Устройство работает следующим образом поступающая с размоточного устройства катанка из низкоуглеродистой стали усилием волочильных конусов протягивается через ряд волок. Затем холоднотянутая проволока проходит через две или три пары валков с принудительным охлаждением водой и с регулируемым зазором между ними, где происходит последовательная деформация проволоки в поперечном сечении до получения конечного профиля. После этого стальная лента поступает на намоточное устройство. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
