Светильник (варианты)

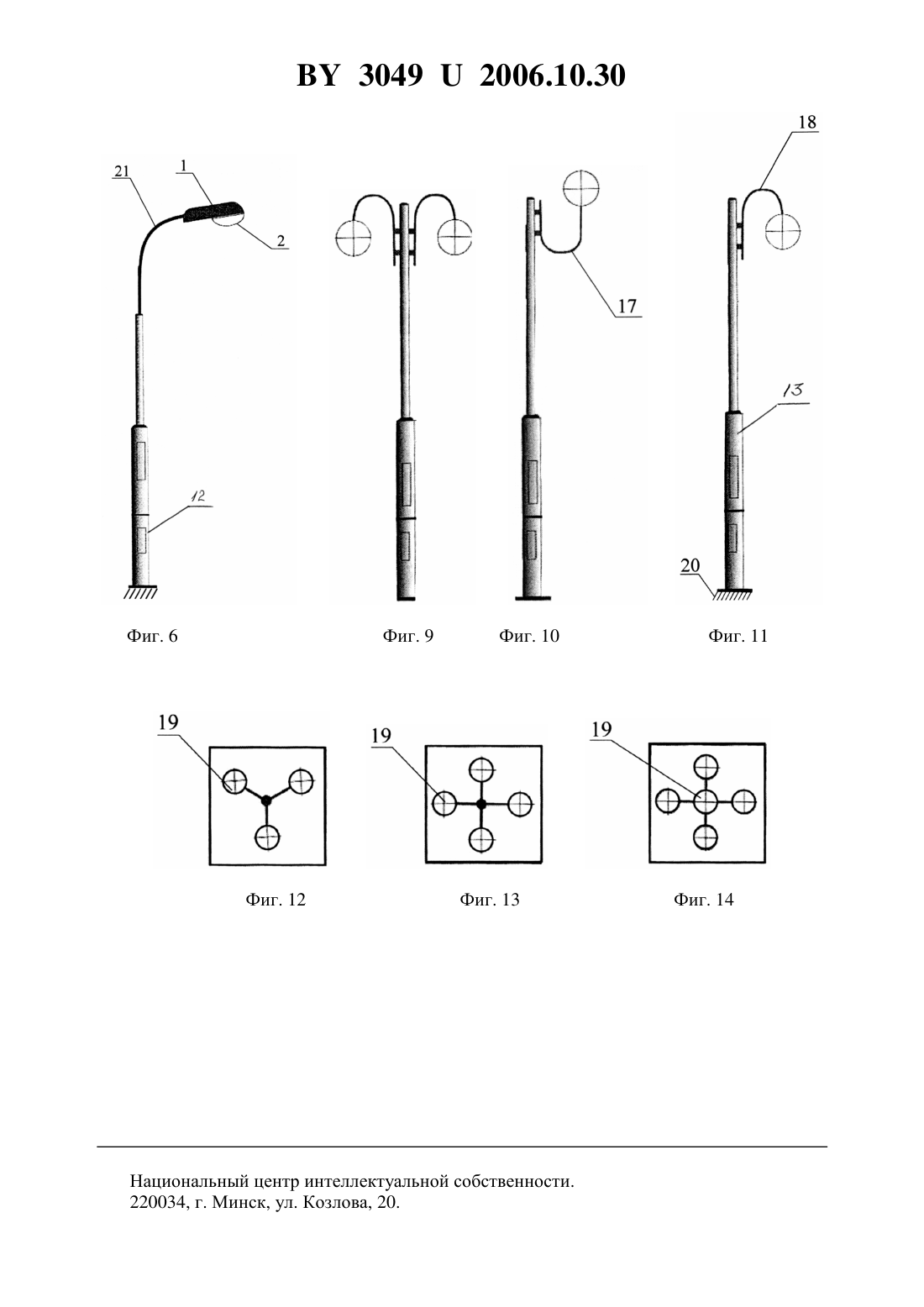

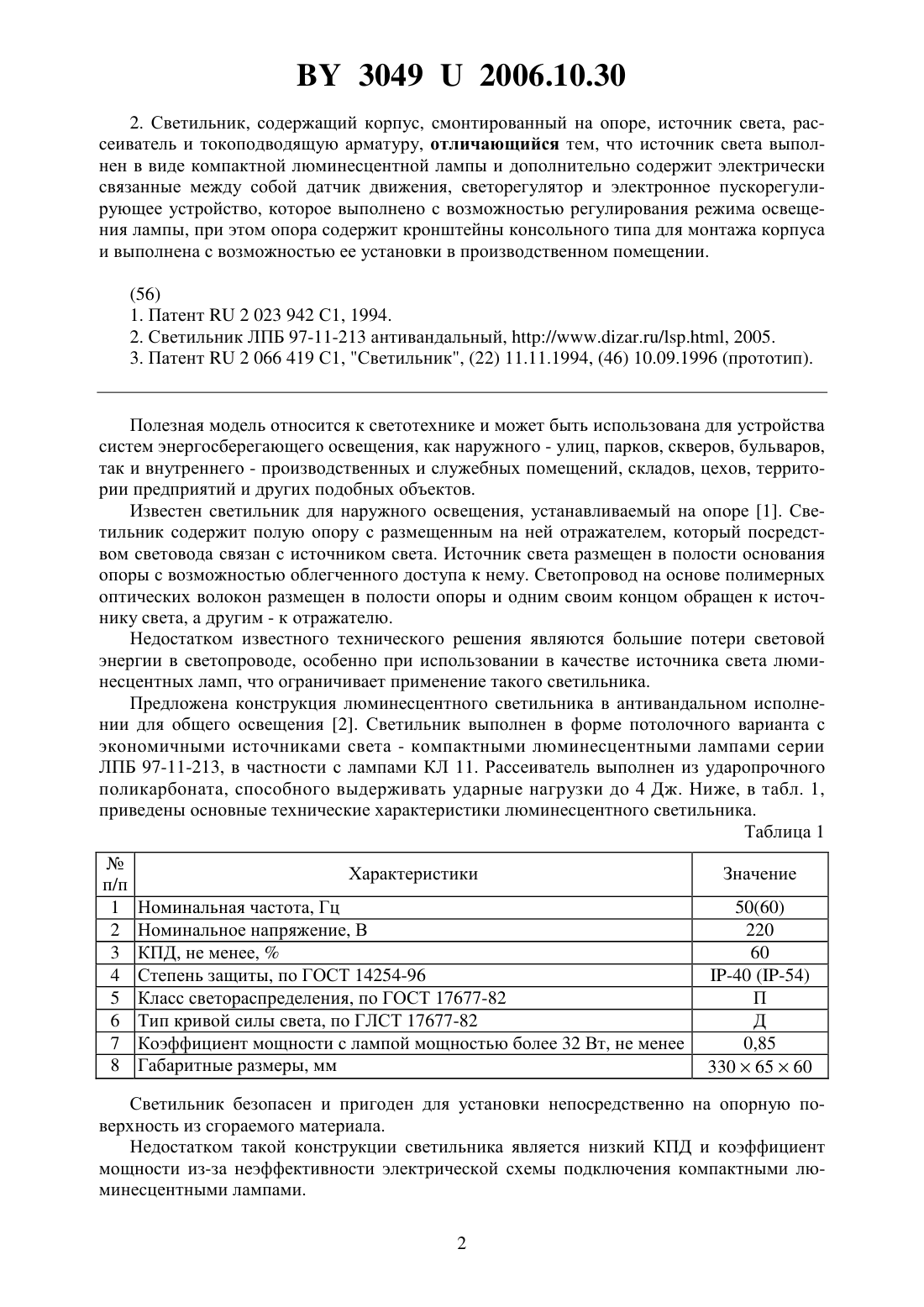

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Медведев Сергей Григорьевич Зарецкий Сергей Николаевич Зубяк Юрий Богданович(57) 1. Светильник, содержащий корпус, смонтированный на опоре, источник света, рассеиватель и токоподводящую арматуру, отличающийся тем, что источник света выполнен в виде компактной люминесцентной лампы и дополнительно содержит электрически связанные между собой датчик движения, светорегулятор и электронное пускорегулирующее устройство с теплым пуском, которое выполнено с возможностью регулирования режима освещения лампы, при этом опора выполнена торшерного типа с возможностью установки на улице и содержит кронштейны с фигурной арматурой для монтажа корпуса,который выполнен в виде подвеса в форме архитектурно-декоративного абажура. 30492006.10.30 2. Светильник, содержащий корпус, смонтированный на опоре, источник света, рассеиватель и токоподводящую арматуру, отличающийся тем, что источник света выполнен в виде компактной люминесцентной лампы и дополнительно содержит электрически связанные между собой датчик движения, светорегулятор и электронное пускорегулирующее устройство, которое выполнено с возможностью регулирования режима освещения лампы, при этом опора содержит кронштейны консольного типа для монтажа корпуса и выполнена с возможностью ее установки в производственном помещении.(56) 1. Патент 2 023 942 С 1, 1994. 2. Светильник ЛПБ 97-11-213 антивандальный, ///., 2005. 3. Патент 2 066 419 С 1, Светильник, (22) 11.11.1994, (46) 10.09.1996 (прототип). Полезная модель относится к светотехнике и может быть использована для устройства систем энергосберегающего освещения, как наружного - улиц, парков, скверов, бульваров,так и внутреннего - производственных и служебных помещений, складов, цехов, территории предприятий и других подобных объектов. Известен светильник для наружного освещения, устанавливаемый на опоре 1. Светильник содержит полую опору с размещенным на ней отражателем, который посредством световода связан с источником света. Источник света размещен в полости основания опоры с возможностью облегченного доступа к нему. Светопровод на основе полимерных оптических волокон размещен в полости опоры и одним своим концом обращен к источнику света, а другим - к отражателю. Недостатком известного технического решения являются большие потери световой энергии в светопроводе, особенно при использовании в качестве источника света люминесцентных ламп, что ограничивает применение такого светильника. Предложена конструкция люминесцентного светильника в антивандальном исполнении для общего освещения 2. Светильник выполнен в форме потолочного варианта с экономичными источниками света - компактными люминесцентными лампами серии ЛПБ 97-11-213, в частности с лампами КЛ 11. Рассеиватель выполнен из ударопрочного поликарбоната, способного выдерживать ударные нагрузки до 4 Дж. Ниже, в табл. 1,приведены основные технические характеристики люминесцентного светильника. Таблица 1 Номинальная частота, Гц Номинальное напряжение, В КПД, не менее,Степень защиты, по ГОСТ 14254-96 Класс светораспределения, по ГОСТ 17677-82 Тип кривой силы света, по ГЛСТ 17677-82 Коэффициент мощности с лампой мощностью более 32 Вт, не менее Габаритные размеры, мм Светильник безопасен и пригоден для установки непосредственно на опорную поверхность из сгораемого материала. Недостатком такой конструкции светильника является низкий КПД и коэффициент мощности из-за неэффективности электрической схемы подключения компактными люминесцентными лампами. 2 30492006.10.30 В качестве прототипа выбран светильник для освещения рабочих зон как наиболее близкий по технической сущности к предлагаемой полезной модели 3. Светильник содержит основание с закрепленной на нем опорой в виде стойки с токопроводящей арматурой. На противоположном конце опоры закреплен интенсивный источник света в виде галогенной лампы, установленный в рассеивателе (корпусе-отражателе) произвольной формы. Стойка выполнена из 1 составных частей от 1 до 25, часть 2 из которых выполнена с возможностью изгибания за счет шарниров или гибких трущихся конструкций с фиксацией их взаиморасположения. Оптимальный вариант изготовления светильника характеризуется эмпирическим параметром, равным 1,5, который задается соотношением зон освещения, которые связаны с конструктивным исполнением стойки и ее частей 1 и 2. Недостатком прототипа является освещение относительно небольших рабочих площадей и низкая экономичность из-за сравнительно большого потребления электрической энергии. Кроме того, конструктивное исполнение светильника позволяет использовать его только в помещениях, что сужает сферу его применения. Задачей полезной модели является устранение указанных недостатков и снижение энергопотребления светильника при одновременном повышении параметров освещенности. Техническим результатом полезной модели является возможность эффективной замены ламп накаливания, галогенных и ртутных ламп в уличных светильниках и светильниках производственных помещений, территорий предприятий с существенным снижением их энергопотребления. Вариант 1. Поставленная задача решена тем, что в светильнике, содержащем корпус, смонтированный на опоре, источник света, рассеиватель и токоподводящую арматуру, согласно полезной модели, источник света выполнен в виде компактной люминесцентной лампы и дополнительно содержит электрически связанные между собой датчик движения, светорегулятор и электронное пускорегулирующее устройство с теплым пуском, которое выполнено с возможностью регулирования режима освещения лампы, при этом опора выполнена торшерного типа с возможностью установки на улице и содержит кронштейны с фигурной арматурой для монтажа корпуса, который выполнен в виде подвеса в форме архитектурно-декоративного абажура. Вариант 2. Поставленная задача решена тем, что в светильнике, содержащем корпус, смонтированный на опоре, источник света, рассеиватель и токоподводящую арматуру, согласно полезной модели, источник света выполнен в виде компактной люминесцентной лампы и дополнительно содержит электрически связанные между собой датчик движения, светорегулятор и электронное пускорегулирующее устройство, которое выполнено с возможностью регулирования режима освещения лампы, при этом опора содержит кронштейны консольного типа для монтажа корпуса и выполнена с возможностью ее установки в производственном помещении. Полезная модель по варианту 1 поясняется чертежами на фиг. 1, 5, 8-14, где представлены фиг. 1 - принципиальная электрическая схема подключения одной компактной люминесцентной лампы фиг. 5 - фрагмент опоры с фланцевым соединением фиг. 8 - 11 - опоры для функционально-декоративного светильника фиг. 12-14 - варианты подвеса фонарей светильников на опоре Полезная модель по варианту 2 поясняется чертежами на фиг. 2-4, 6-7, где представлены фиг. 2 - принципиальная электрическая схема подключения двух компактных люминесцентных ламп 3 30492006.10.30 фиг. 3 - светильник комбинированный фиг. 4 - светильник пластиковый фиг. 6 и 7 - опоры с кронштейнами консольного типа. Согласно варианту 1 светильник содержит архитектурно-декоративный абажур 19 с источником света в виде компактной люминесцентной лампы 3, которая патронами 4 посредством токоподводящей арматуры (на чертеже не показано) согласно электрической схеме 5 связана с электронным пускорегулирующим устройством (аппаратом) (ЭПРА) 7,со светорегулятором 8, датчиком движения 9 и устройством теплового пуска 10. Абажуры 19 установлены на торшерных опорах 13, которые смонтированы на фундаменте 14 посредством фланцевого соединения 15. Торшерные опоры 13 снабжены кронштейнами с фигурной арматурой 16, 17, 18 для подвеса архитектурно-декоративных абажуров 19 с источником света 3 в различных комбинациях декоративного исполнения (фиг. 12 - 14). Согласно варианту 2 светильник содержит корпус 1 с рассеивателем 2, источник света в виде компактной люминесцентной лампы 3, которая патронами 4 посредством токоподводящей арматуры (на чертеже не показано) согласно электрической схеме 6 связана с электронным пускорегулирующим устройством (аппаратом) (ЭПРА) 7, со светорегулятором 8, датчиком движения 9, устройством теплового пуска 10. Корпус 1 светильника установлен на кронштейнах консольных типа 21, 22 на опорах 11, 12, которые смонтированы на фундаменте 14 посредством фланцевого соединения 15. Реализация полезной модели. Вариант 1. В месте установки светильника в грунт 20 закладывают фундамент 14 и посредством фланцевого соединения 15 монтируют опору 13. Затем на кронштейны с фигурной арматурой 16, 17, 18 подвешивают корпуса в виде абажуров 19. Токопроводящую арматуру 23 размещают в полости опоры 13 (на чертеже не показано), а затем в соответствии с электрической схемой (рис. 1) патрон 4 для компактной люминесцентной лампы 3 подсоединяют к ЭПРА 7 со светорегулятором 8, датчиком движения 9 и устройством теплового пуска 10. Затем входные вводы 24 ЭПРА 7 подключают к электрической сети и приводят светильник в эксплуатационную готовность. Вариант 2. Опоры 11 и 12 монтируют в производственном помещении на фундамент 14 аналогично, как и в первом варианте полезной модели. Затем на кронштейны консольного типа 21, 22 устанавливают корпус 1 с рассеивателем 2. Токопроводящую арматуру 23 размещают в полости опор 11 и 12 (на чертеже не показано), далее в соответствии с электрической схемой (фиг. 2) патроны 4 с компактными люминесцентными лампами 3 подсоединяют к ЭПРА 7 со светорегулятором 8 и датчиком движения 9, а входные вводы 24 подключают к электрической сети и приводят светильник в эксплуатационную готовность. Технический результат полезной модели достигается за счет оптимизации схемнотехнического решения подключения люминесцентных ламп. Во-первых, введением в электрическую схему светорегулятора 8 и датчика движения 9, что позволяет устанавливать рациональный режим освещения в зависимости от времени суток и присутствия людей на рабочих местах. Во-вторых, использование в ЭПРА 7 устройства теплового пуска 10(вариант 1) обеспечивает мягкие условия эксплуатации и устойчивую работу компактных люминесцентных ламп (КЛЛ) при отрицательных температурах окружающей среды, что увеличивает их рабочий ресурс. В табл. 2 приведены технико-экономические характеристики светильников, выполненных согласно полезной модели в сравнении с традиционными аналогами, в которых используются лампы накаливания, натриевые или ртутные лампы. 4 30492006.10.30 Таблица 2 Наименование Светильник согласно полезной модели(вариант 1) с КЛЛ/ 42/840 Светильник согласно полезной модели Как видно из табл. 2 светильники с компактными люминесцентными лампами по сравнению с аналогами имеют лучшие или сравнимые технические характеристики (,и т.д.). Помимо указанных в табл. 2, в разработанных светильниках согласно полезной модели с успехом могут использоваться и другие типы КЛЛ. Производственные испытания показали, что новые светильники позволяют сэкономить электроэнергию по сравнению с традиционными светильниками серий в 2-5 раз, а именно НКУ-200 в 5 раз РКУ-125 в 3 раза ЖКУ-70 в 2 раза. Светильник дает максимально близкий к дневному спектр света, ресурс работы КЛЛ рассчитан на срок эксплуатации не менее 12 000 часов (при эксплуатации в среднем 8 час/сутки - это порядка 4-х лет). Производство светильников согласно полезной модели освоено на предприятии заявителя. Предлагаемые светильники являются практичной заменой традиционных светильников с лампами НКУ, РКУ и ЖКУ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
